La roue est la pièce la plus importante de tout système de turbomachinerie d'un point de vue dynamique des fluides. Ce composant d'une simplicité trompeuse transfère l'énergie d'un moteur à un fluide et génère le débit, la pression et le vide critiques nécessaires dans des applications allant des moteurs à réaction aux ventilateurs médicaux. Les performances de l'ensemble du système reposent sur la précision géométrique, l'état de surface et les performances structurelles de la roue. Ce défi fait de l'usinage des roues l'un des domaines les plus difficiles de la fabrication, et explique pourquoi l'usinage 5 axes est devenu la technologie de référence.
S'éloigner des méthodes conventionnelles, voire de l'usinage 3 axes traditionnel, n'est plus une option pour produire des roues performantes. Le but de cet article est d'expliquer les défis techniques, les avantages commerciaux et la nécessité dictée par le marché de tirer parti de la technologie CNC 5 axes pour des pièces usinées de haute précision.
D'un point de vue technique, une roue est un cauchemar pour l'ingénieur car elle présente une inaccessibilité et une complexité. Plus particulièrement, la conception d'une roue est entrelacée avec :
Surfaces à forme libre complexes :Généralement conçues avec des courbures composées complexes (profil aérodynamique) pour améliorer l'écoulement du fluide et minimiser les pertes d'énergie.
Zones en contre-dépouille et inaccessibles :Les canaux entre les pales sont longs et étroits et présentent souvent des contre-dépouilles sur les bords, tous inaccessibles avec un outillage normal sur une machine 3 axes.
Parois minces: Dans de nombreux cas, les pales sont très fines pour réduire le poids et l'inertie. Cela crée des problèmes de vibrations et de déformation lors de l'usinage des pales.
Tolérances extrêmes et état de surface: Des écarts relativement faibles de la géométrie conçue ou de l'état de surface peuvent provoquer une cavitation et des turbulences, ce qui diminue les performances et peut entraîner une défaillance.
Les techniques d'usinage conventionnelles nécessitent de nombreux montages et fixations pour capturer tous les angles requis. Chaque montage introduit des erreurs potentielles entraînant un désalignement et, en fin de compte, une accumulation de tolérances qui peut ruiner l'efficacité ou, dans certains cas, rendre les pièces inutilisables.
Enfin, un résumé fonctionnel de chacun des avantages de l'usinage simultané 5 axes apporte une solution à ces problèmes. Une machine CNC 5 axes peut déplacer une pièce dans 3 axes linéaires (X, Y, Z) et dans 2 axes rotatifs (A et B) simultanément. À ce stade, l'usinage CNC de roues complexes devient une toute autre expérience.

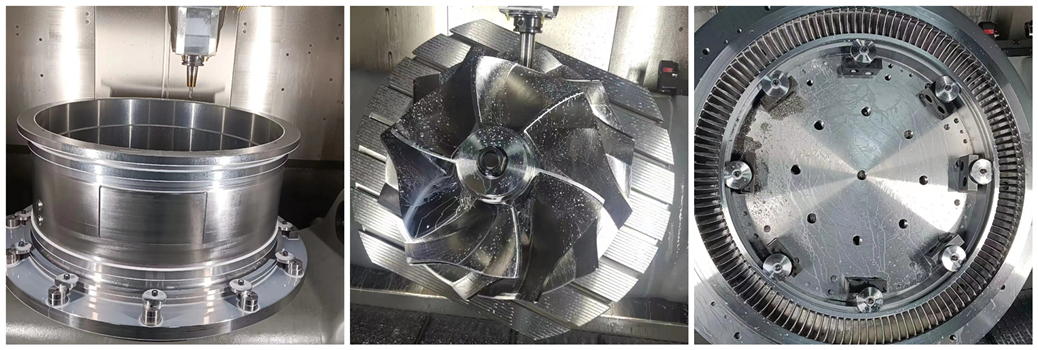

L'avantage le plus significatif pourla fabrication de précision des rouesest la capacité de traiter la pièce entière en un seul serrage. La machine peut positionner de manière unique l'ébauche de la roue au meilleur angle pour maintenir la perpendicularité de l'outil de coupe par rapport à la surface complexe de la pale. L'utilisation d'un seul montage élimine les montages en série et permet un alignement parfait du moyeu, des pales et de l'enveloppe si présente - et c'est la clé de l'usinage de précision des roues.
L'utilisation des axes rotatifs permet à la machine d'incliner la pièce de façon à pouvoir utiliser un outil de coupe plus court pour atteindre les passages étroits et profonds entre les pales. L'utilisation d'un outil plus court améliore considérablement la rigidité et élimine donc les vibrations (broutage). Ceci est très important pour :
Usiner les pales de roue à paroi mince sans les déformer tout en maintenant les cotes.
Produire un état de surface de meilleure qualité sur les profils des pales, ce qui est important pour l'efficacité hydrodynamique et aérodynamique.
Le contournage complexe 5 axes permet à l'outil d'avoir une charge de copeaux constante et des conditions de coupe optimales, prolongeant ainsi la durée de vie de l'outil avec des résultats cohérents pour l'ensemble de la série.
Qu'il s'agisse d'une roue de turbomachinerie pour un moteur de fusée en superalliage résistant à la chaleur comme l'Inconel, d'une roue de compresseur pour un turbocompresseur automobile en aluminium à haute résistance, ou d'une roue pour dispositif médical en titane biocompatible, la CNC 5 axes peut tout faire. La même machine qui effectue les opérations d'ébauche avec une coupe agressive des matériaux peut également réaliser les passes de finition fines et délicates, offrant une flexibilité incroyable pour la fabrication de roues personnalisées.
Investir dans l'usinage 5 axes de roues n'est pas seulement un choix technique, cela peut devenir une décision commerciale.
Coût total de possession (TCO) réduit :Une machine 5 axes a un prix d'acquisition plus élevé, mais elle peut réduire les coûts de main-d'œuvre (moins de montages), les coûts de rebut (meilleure précision) et les traitements secondaires (méthodes souvent « en une seule opération »). Ces facteurs réduisent considérablement le coût des pièces dans la fabrication de précision à très grand volume.
Délais de mise sur le marché réduits :L'usinage 5 axes peut réduire les délais de production, grâce à la capacité de montage unique. Cet avantage sous-estimé peut en fait permettre aux entreprises de développer et d'échantillonner des conceptions plus rapidement, et en fin de compte d'apporter des produits sur le marché plus vite - ce qui est particulièrement important dans les marchés de l'automobile et de l'aérospatiale.
Permettre de nouvelles conceptions: L'usinage 5 axes ouvre de nouvelles possibilités pour les ingénieurs de concevoir des roues avec des géométries complexes et à haut rendement qui étaient auparavant considérées comme impossibles ou ne pouvaient être fabriquées qu'à des coûts élevés. Il en résulte une innovation produit pour un avantage concurrentiel.
Simplification et sécurité de la chaîne d'approvisionnement :En faisant appel à un fabricant spécialisé dans les roues CNC, vous bénéficiez d'une source fiable de pièces critiques. Cela réduit la complexité de votre chaîne d'approvisionnement et diminue vos risques. Sans oublier la haute qualité et la livraison à temps des pièces.
Plusieurs industries à haut risque utilisent des roues usinées hautes performances pour des applications exigeantes.
Aérospatiale et défense :Cette industrie utilise des composants de turbomachinerie comme éléments pour les moteurs à réaction, les groupes auxiliaires de puissance (APU), les systèmes de contrôle environnemental, etc. Les roues aérospatiales doivent fonctionner dans des environnements à haute contrainte et température, nécessitant des tolérances de fabrication parfaites à partir de matériaux exotiques.
Automobile et sports mécaniques :Les roues sont utilisées pour les roues de compresseur de turbocompresseur qui améliorent les performances du moteur ainsi que pour les pompes de liquide de refroidissement dans les véhicules électriques. Ces roues doivent fonctionner à grande vitesse et nécessitent donc un usinage de roues à grande vitesse pour maintenir l'équilibre et la longévité.
Médical et sciences de la vie :Les roues sont utilisées dans les ventilateurs, les appareils de dialyse et les pompes à sang. Ces dispositifs médicaux nécessitent des roues usinées avec précision à partir de matériaux biocompatibles, nécessitent de très bons états de surface pour minimiser la croissance bactérienne, et surtout, nécessitent des fonctions qui se produisent à chaque fois sans défaillance.
systèmes dans les secteurs pétrolier et gazier,Les applications de traitement chimique et de CVC sont rendues solides, efficaces, durables et créent une voie plus sûre pour la fabrication des roues.

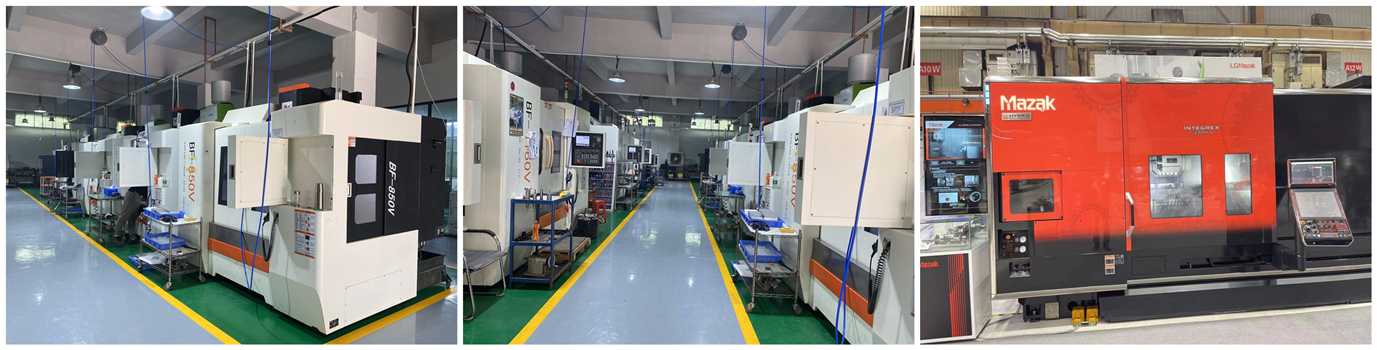

Tous les ateliers d'usinage ne sont pas équipés pour exécuter efficacement des plans d'usinage de roues. Quelques points à prendre en compte lors du choix de votre fabricant.
Capacité d'usinage 5 axes avancée: Expérience avérée dans la production de formes libres complexes.
Expérience en ingénierie :Les ingénieurs ayant des connaissances en dynamique des fluides sont essentiels pour fournir des conseils et des orientations en matière de conception pour la fabricabilité (DFM) afin d'optimiser la conception de votre roue en termes de performances et de fabricabilité.
Contrôle qualité formel :Sans inspection en cours de processus et équipement de mesure complet (MMT), il sera difficile de vérifier que chaque dimension critique de vos pales et rotors usinés avec précision est réellement précise.
Le développement de la technologie CNC 5 axes a permis l'évolution des roues, passant de simples types à roue à aubes à des composants à profil aérodynamique très sophistiqués. La transition de l'usinage 5 axes de roues d'un domaine d'expertise à la norme pour produire les composants fiables et de grande valeur attendus par la technologie d'aujourd'hui est tout à fait unique. C'est le seul processus capable de transformer de nobles aspirations de conception technique en une réalité de fabrication commerciale.
Concevez-vous la toute dernière technologie de turbine ?Appelez Falcon CNC Swisspour voir comment notre processus d'usinage de précision 5 axes peut animer vos produits de roues et rotors actuels et futurs avec précision et rapidité. Obtenez votre devis dès aujourd'hui et constatez l'avantage de l'expertise.
