Les dissipateurs thermiques sont présents dans de nombreux endroits, comme votre ordinateur, sous différents types d'ampoules, et dans vos environnements électroniques automobiles. Leur seul but est d'évacuer la chaleur des composants sensibles, permettant ainsi le fonctionnement efficace de tous les appareils. Conception d'un dissipateur thermique de qualité n'est cependant pas une tâche facile ; l'usinage d'ailettes de refroidissement profondes, le maintien d'une architecture de paroi mince sans compromettre l'intégrité de l'outil, et le maintien d'une surface plane pour assurer une conductivité thermique élevée nécessitent une planification importante.
Dans ce guide, nous discuterons de ce qui fonctionne (et de ce qui ne fonctionne pas) lors de l'usinage de dissipateurs thermiques en aluminium et en cuivre. Nous examinerons des éléments tels que les options d'outillage et les régimes de rotation, les avances par tour, la différence entre l'aluminium et le cuivre en tant que matériaux, ainsi que les considérations de conception qui offrent une bonne perspective d'ingénieur, mais peu de contenu superflu.

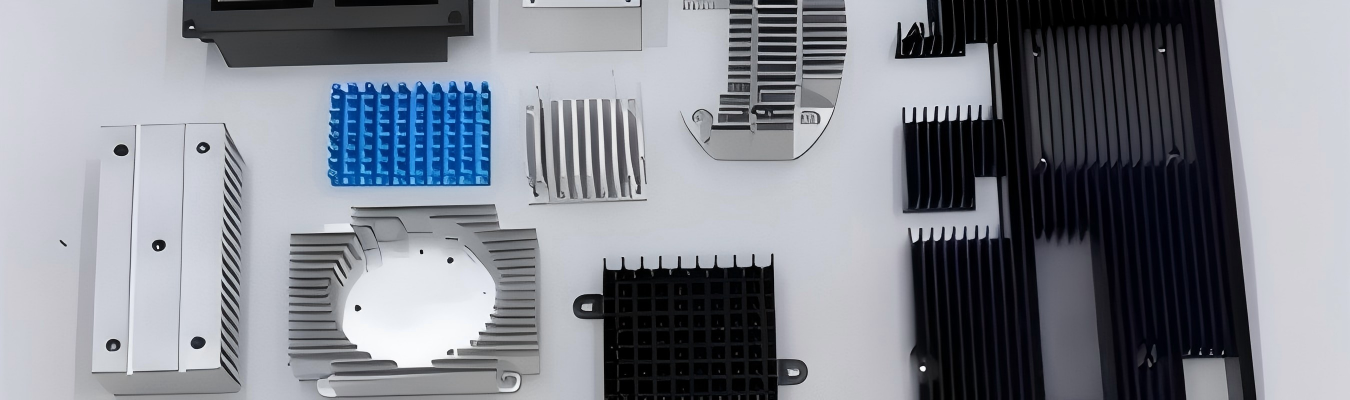

Les dissipateurs thermiques usinés par CNC sont fabriqués à partir du matériau populaire de choix : l'aluminium. L'aluminium est tolérant, offre d'excellentes caractéristiques d'usinage, et présente d'excellentes performances thermiques à un coût économique. Deux alliages courants sont utilisés dans la fabrication des dissipateurs thermiques, le 6061 et le 6063, tous deux offrant de bons états de surface usinés, mais le 6061 produira une pièce finale légèrement plus résistante.
Utilisez des fraises en carbure à 2 ou 3 lèvres.
Pour évacuer les copeaux des poches d'ailettes profondes, utilisez un outil à 2 lèvres.
Pour éviter que l'aluminium n'adhère à l'arête de coupe de votre outil, vous pouvez appliquer une finition polie ou un revêtement ZrN (nitrure de zirconium) sur vos outils de coupe.
L'usinage CNC moderne permet à l'aluminium de supporter des vitesses de broche très élevées—généralement supérieures à 10 000 tr/min—et produira toujours d'excellents états de surface. Pour le fraisage à grande vitesse, des vitesses de coupe plus rapides produiront généralement de meilleurs taux d'enlèvement de matière, ce qui vous permet d'utiliser votre temps plus efficacement.
Vitesse de broche : Commencez à 10 000–14 000 tr/min. Pour les outils de petit diamètre (3 mm ou moins), commencez au-dessus de 20 000 tr/min.
Avance : 0,05 mm–0,15 mm par dent, selon le diamètre de l'outil utilisé.
Profondeur de passe : La profondeur axiale doit être de 0,5–1,0 fois le diamètre de l'outil pour minimiser la déflexion excessive de l'outil de coupe due à une longueur d'outil excessivement longue par rapport à la hauteur de l'ailette.
Pas latéral (profondeur radiale) : 0,5 mm–1,5 mm pour les passes de finition.
Dans un cas récent, un atelier a usiné un dissipateur thermique en Al6061 avec des ailettes très fines à une vitesse de broche de 14 000 tr/min, ce qui a donné un Ra de 0,7 µm et la pièce ne s'est pas du tout déformée après l'usinage. C'est l'état de surface souhaité pour le montage des dissipateurs thermiques utilisés dans les CPU ou GPU.
Là où les ailettes échouent en conception, c'est lorsqu'elles sont rendues trop fines. Les ingénieurs rapprochent souvent les ailettes ou les conçoivent trop hautes. Si l'outil de coupe doit atteindre profondément le fond du canal de l'ailette, un outil long et fin déviera et vibrera excessivement.
Respectez ces limites prudentes pour un usinage fiable des dissipateurs thermiques en aluminium :
| Paramètre | Minimum recommandé |
| Épaisseur de l'ailette | ≥ 0,8 mm |
| Espacement des ailettes | ≥ 1,5 mm |
| Rapport d'aspect de l'ailette (hauteur ÷ espacement) | ≤ 6:1 |
Si votre conception dépasse un rapport d'aspect de 6:1 dans l'aluminium, vous risquez des vibrations importantes et une mauvaise qualité de surface.

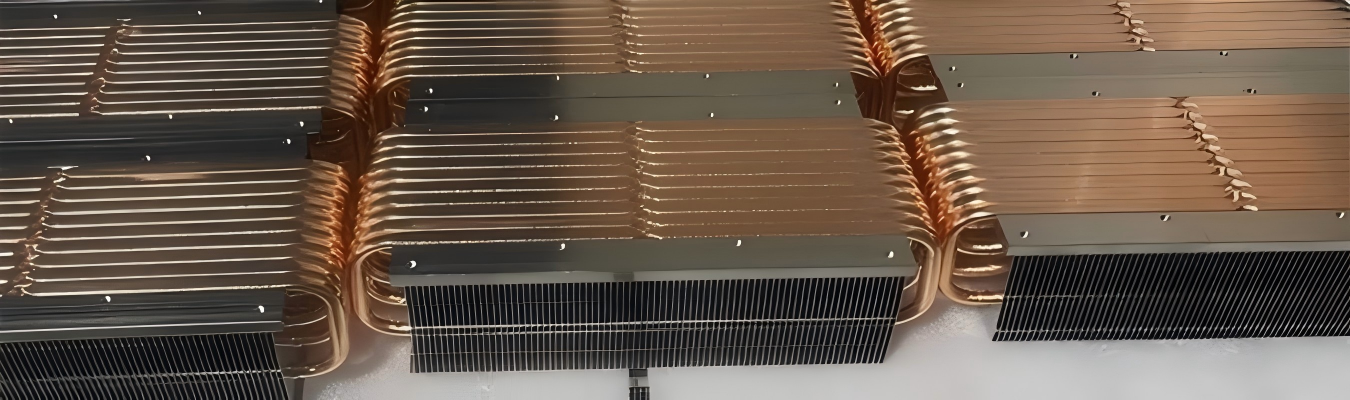

Le cuivre est unique en matière d'usinage. Il a une conductivité thermique très élevée d'environ 400 W/mK, soit environ le double de celle de l'aluminium (environ 205 W/mK), mais il est également considérablement plus lourd et plus cher. Il a des caractéristiques très molles et abrasives qui le font coller aux outils de coupe, ce qui ruine finalement l'état de surface et use rapidement l'outil.
Vitesse et avance (plages de départ suggérées et prudentes) :
Vitesse de broche : En réduisant la vitesse de coupe de 10 à 20 % par rapport à la ligne de base, on réduira considérablement l'usure de l'outil et on évitera une défaillance prématurée de l'outil.
Vitesse de broche : réduisez la vitesse de broche à environ 80-90 % de ce que vous utiliseriez pour l'aluminium. Pour les petits outils, 8000-12000 tr/min est considéré comme sûr et raisonnable.
Avance : Charges de copeaux modérées (voir les recommandations du fabricant d'outils).
Profondeur de passe : Des passes peu profondes apporteront une sécurité supplémentaire lors de l'usinage de petits outils.
Lubrifiant : Utilisez un arrosage abondant pour empêcher les copeaux de se souder à l'outil.
Outils requis pour l'usinage du cuivre :
Utilisez des fraises en carbure affûtées – les outils émoussés étaleront le cuivre plutôt que de le couper proprement.
Généralement, une fraise à 2 lèvres sera préférée car elle évacue les copeaux le plus efficacement possible.
N'utilisez pas de fraises à grande avance avec des arêtes polies car le cuivre les encrasse très rapidement.
Directives de conception pour la fabricabilité des ailettes en cuivre :
L'usinage du cuivre est plus difficile que celui de l'aluminium, par conséquent, l'épaisseur minimale de l'ailette et l'espacement entre les ailettes doivent être augmentés et le rapport d'aspect maintenu à un niveau inférieur.
| Paramètre | Minimum recommandé |
| Épaisseur de l'ailette | ≥ 1,0 mm |
| Espacement des ailettes | ≥ 1,8 mm |
| Rapport d'aspect de l'ailette (hauteur ÷ espacement) | ≤ 4:1 |
Si vos exigences thermiques dépassent la surface que la CNC peut fournir dans ces limites, envisagez une conception hybride—une base en aluminium avec un insert en cuivre—plutôt que d'usiner un bloc de cuivre massif.
Les formes de dissipateurs thermiques simples et linéaires peuvent être réalisées par extrusion de métal en grands volumes, mais l'extrusion ne permet pas de créer des géométries complexes, des sections transversales non uniformes ou des ailettes multidirectionnelles. Les conceptions personnalisées ou les séries de fabrication petites à moyennes peuvent être réalisées plus efficacement par usinage CNC.
Une autre approche consiste à utiliser une forme semi-finie extrudée et à usiner les caractéristiques critiques telles que les trous de montage, les surfaces de précision ou les ajustements localisés des ailettes. La combinaison de ces deux méthodes permet un bon équilibre entre coût et performance.
| Méthode | Idéal pour | Avantages | Inconvénients |
| CNC intégrale | Prototypes, volumes faibles à moyens, géométries complexes | Pas de coût d'outillage, haute précision, flexibilité de conception | Coût unitaire plus élevé pour les très grands volumes |
| Extrusion | Grand volume, profils simples | Faible coût unitaire, temps de cycle rapides | Coût de matrice initial élevé, géométrie limitée |
| Hybride (Extrusion + CNC) | Volumes moyens à élevés avec une certaine complexité | Équilibre entre coût et précision, idéal pour les caractéristiques de montage personnalisées | Délai de livraison plus long que l'extrusion pure |
Pour la plupart des projets de dissipateurs thermiques personnalisés, commencer par l'usinage CNC est la voie la plus sûre—cela permet des itérations de conception sans investissement initial lourd.
Le coût est souvent le facteur déterminant entre ces méthodes. Le tableau ci-dessous montre les coûts relatifs typiques pour chaque approche. Les chiffres de l'extrusion + finition CNC supposent un profil extrudé plus des opérations CNC secondaires pour les caractéristiques de précision telles que les trous de montage et les surfaces planes.
| Niveau de volume | Coût relatif estimé (par unité) | Méthode |
| 1–10 unités | Élevé | CNC intégrale |
| 10–250 unités | Moyen Élevé → Moyen | CNC intégrale |
|
