Les fixations standard (parfois appelées fixations de base), comme les écrous et les boulons, peuvent être utilisées dans de nombreuses situations. Cependant, si votre conception nécessite un filetage spécial, une longueur spéciale, un matériau spécial ou une configuration de tête unique, les fixations standard ne conviennent pas à votre application.
Les boulons et fixations sur mesure comblent le fossé entre les catalogues standard et la satisfaction de vos besoins et exigences spécifiques, garantissant un ajustement parfait, des propriétés matérielles appropriées et des performances constantes dans des environnements tels que : les assemblages aérospatiaux, les implants médicaux et les machines industrielles.
Ce guide explique ce que les ingénieurs et le personnel des achats doivent savoir sur la fabrication de boulons sur mesure : comment fonctionne le processus, comment choisir les bons matériaux, comment estimer le délai de fabrication et comment identifier un fabricant de boulons sur mesure réputé capable de fournir des pièces conformes aux spécifications de manière constante.

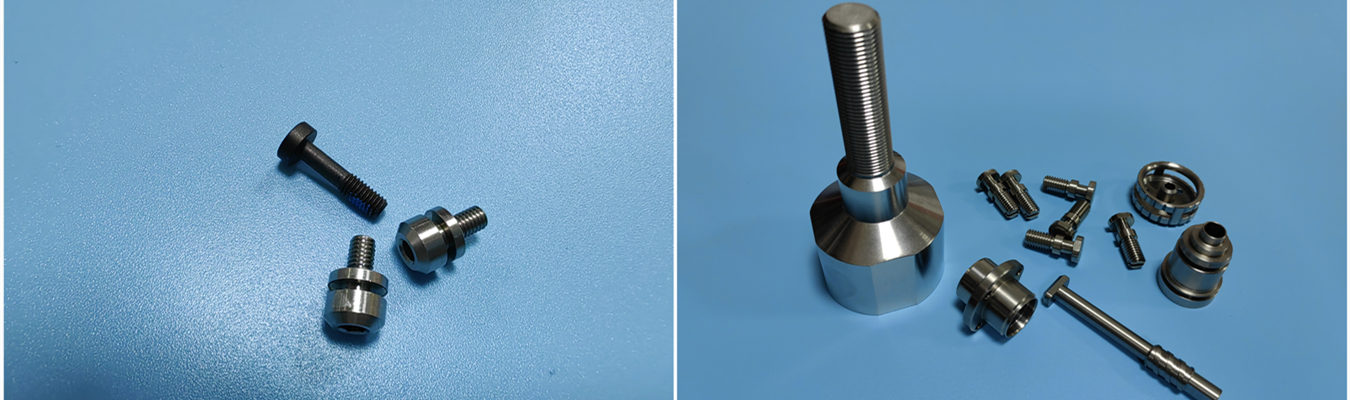

Les boulons sur mesure sont des fixations filetées fabriquées selon des spécifications non standard. Contrairement aux boulons standard qui suivent les normes industrielles (ASTM, ISO, DIN), les boulons sur mesure sont conçus en fonction de conditions de charge, d'exposition environnementale et d'exigences dimensionnelles spécifiques à votre application.
Les fixations sur mesure couvrent un large éventail :
Les vis à machine sur mesure pour instruments de précision nécessitent des pas de filetage et des géométries de tête exacts que les tableaux standard ne peuvent pas fournir
Des boulons spécifiques avec des longueurs inhabituelles ou des spécifications de matériaux pour des machines spécialisées
Des fixations industrielles sur mesure conçues pour résister à des températures extrêmes, des produits chimiques corrosifs ou des environnements à fortes vibrations
Lorsque les fixations standard ne peuvent pas répondre à vos exigences, les boulons fabriqués sur mesure deviennent la seule solution viable.
Choisir le bon matériau pour les boulons et écrous sur mesure est la décision technique la plus importante dans le processus de conception. Le choix du matériau affecte la résistance, la résistance à la corrosion, le poids, le coût et, en fin de compte, la durée de vie de votre assemblage.
| Matériau | Niveau de résistance | Résistance à la corrosion | Usinabilité | Applications typiques |
| Acier au carbone (Grade 5, 8) | Élevée à très élevée | Faible (nécessite un revêtement) | Bonne | Fixations structurelles industrielles générales et automobiles |
| Acier inoxydable (303, 304, 316) | Modérée à élevée | Excellente | Modérée à bonne | Dispositifs médicaux, transformation alimentaire, marine, usines chimiques |
| Titane (Grade 5, 23) | Très élevée | Excellente | Faible (nécessite un usinage spécialisé) | Aérospatial, implants médicaux, course à haute performance |
| Acier allié (4140, 4340) | Très élevée | Modérée | Modérée | Machines lourdes, assemblages critiques à haute résistance |
| Laiton | Faible | Modérée | Excellente | Décoratif, connecteurs électriques, applications à faible charge |
| Aluminium (6061, 7075) | Modérée | Bonne | Élevée | Assemblages légers, drones, électronique |
Tous les matériaux présentent un certain compromis. Par exemple, les boulons sur mesure en acier au carbone de grade 8 sont rentables mais n'ont aucune résistance à la corrosion, ils nécessitent donc des revêtements sujets à la corrosion, tandis que le titane possède une excellente résistance à la corrosion et une biocompatibilité, mais nécessite un usinage suisse des vis avancé et des liquides de refroidissement spéciaux pour l'usinage. L'acier inoxydable est un bon compromis entre ces deux extrêmes car il offre une résistance raisonnable à la corrosion et est modérément usinable.
Lors de la sélection des matériaux pour les boulons et fixations sur mesure, tenez compte des éléments suivants :
Exigences de résistance à la traction : Quelle charge la fixation doit-elle supporter ?
Exposition environnementale : Sera-t-elle confrontée à l'humidité, aux produits chimiques, à l'eau salée ou à des températures extrêmes ?
Contraintes de poids : La réduction de poids est-elle critique pour votre application ?
Conformité réglementaire : Le matériau doit-il répondre aux normes FDA, ASTM ou ISO ?
Budget de coût : Le projet peut-il absorber les coûts de matériaux premium lorsque nécessaire ?
Pour les applications nécessitant des fixations industrielles sur mesure, l'équilibrage de ces facteurs avec un fabricant de boulons sur mesure pendant la phase de conception donne généralement la solution la plus rentable.
La fabrication de boulons sur mesure implique la transformation de vos spécifications de conception en fixations filetées finies. Le processus varie en fonction de la complexité, du volume et des exigences de précision.
La première étape consiste à envoyer un dessin CAO de la pièce, ou un échantillon de votre pièce, à un service de fabrication de boulons sur mesure qualifié. L'examen DFM (Design for Manufacturing - Conception pour la Fabrication) de la pièce soumise vise à vérifier la fabricabilité, y compris les filetages, la géométrie de la tête, les contre-dépouilles et le matériau. Cette étape permet d'identifier les gains de coût et de qualité de fabrication avant le début de la production.
La barre brute est approvisionnée avec les certifications de matériaux appropriées. Pour les applications critiques, une traçabilité complète de l'usine à la pièce finie est maintenue.
Il existe deux méthodes principales pour produire des boulons et fixations sur mesure :
Refoulage à froid (Formage)
Le refoulage à froid comprime le fil métallique en formes de fixation sans enlèvement de matière. Le processus utilise des refouleuses à grande vitesse qui peuvent produire des centaines de pièces par minute.
Les avantages incluent :
Coût unitaire très bas pour les grands volumes (50 000+ pièces)
Excellente utilisation du matériau (déchets minimaux)
Structure de grain améliorée et résistance à la fatigue accrue
Néanmoins, il existe des restrictions concernant l'utilisation du refoulage à froid comme méthode de fabrication. Selon un guide de référence, le refoulage à froid « comprime la structure du grain du matériau et augmente ainsi la résistance à la fatigue » ; cependant, le processus de refoulage à froid ne peut pas créer de caractéristiques de contre-dépouille, de caractéristiques internes complexes, ni fournir des tolérances très serrées.

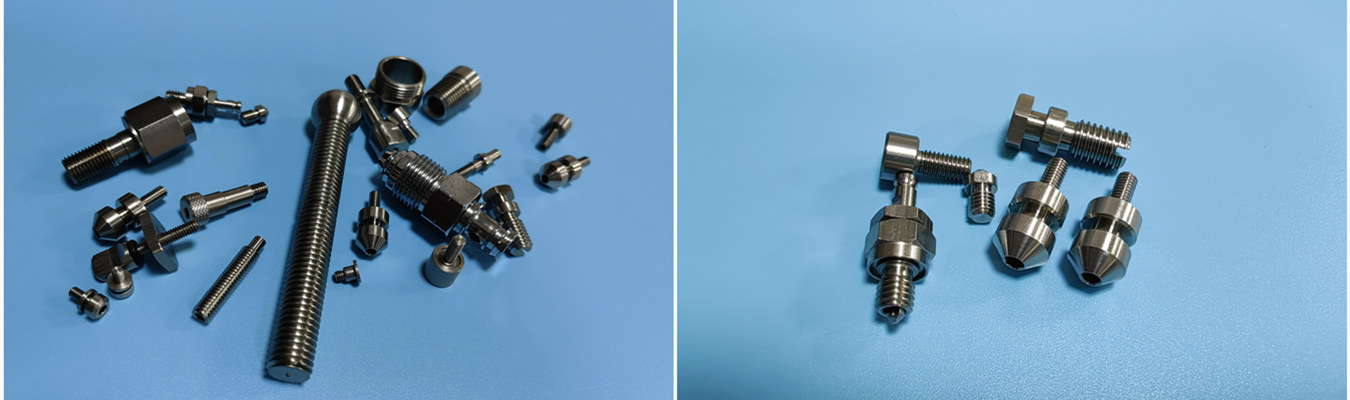

L'opération de tournage CNC suisse est un exemple de processus soustractif où un outil de coupe rotatif enlève de la matière d'une longueur de matériau (barre) pour produire le composant (fixation). L'usinage CNC suisse est bien adapté à la fabrication de fixations complexes de petit diamètre qui ne peuvent pas être fabriquées par la méthode de refoulage à froid. Un guide comparatif détaillant les avantages et inconvénients de l'utilisation de différents processus de fabrication explique : « un petit lot de 500 pièces de précision sur mesure avec de multiples caractéristiques complexes bénéficierait de l'usinage de vis, car cette méthode offre la précision et la flexibilité nécessaires. »
Les boulons sur mesure produits par tournage suisse offrent :
Des tolérances plus serrées (jusqu'à ±0,005 mm)
Des caractéristiques complexes (canaux internes, contre-dépouilles, systèmes d'entraînement personnalisés)
Des états de surface supérieurs
Une polyvalence des matériaux (y compris le titane et l'acier inoxydable)
De nombreuses fixations sur mesure nécessitent un traitement supplémentaire après l'usinage ou le refoulage initial :
Roulement de filet : Améliore la résistance à la fatigue tout en maintenant la précision dimensionnelle-
Traitement thermique : Augmente la résistance à l'usure de surface et la résistance du noyau pour les applications lourdes
Placage et revêtements : Ajoute une résistance à la corrosion et des propriétés de surface
Passivation : Élimine la contamination de surface pour les composants en acier inoxydable
Les fabricants de boulons sur mesure réputés effectuent des inspections rigoureuses tout au long de la production. Les services d'usinage de vis suisses intègrent couramment une vérification par MMT (Machine à Mesurer Tridimensionnelle), une inspection par projecteur de profil pour les formes de filet et des tests de finition de surface. De nombreux fournisseurs de boulons et fixations sur mesure fournissent des rapports d'inspection complets avec des certifications de matériaux et des données dimensionnelles.
Comprendre les délais des boulons sur mesure vous aide à planifier efficacement les calendriers de production.
Les délais pour les boulons sur mesure varient en fonction de la complexité, du volume et de la disponibilité des matériaux.
Voici une directive générale :
|
