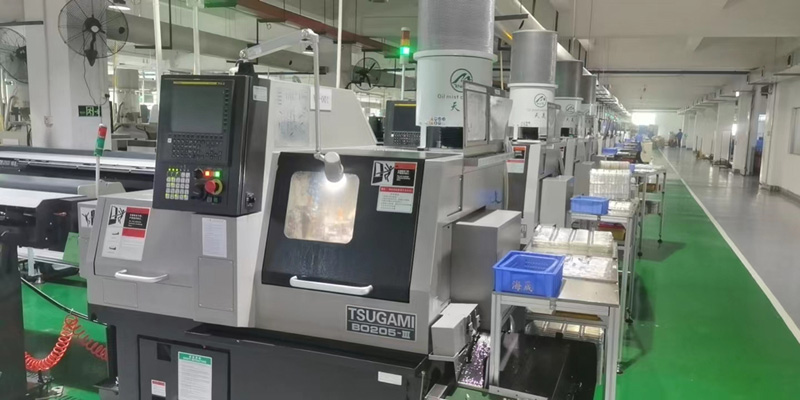

a. Qu'est-ce que l'usinage suisse ?
L'usinage suisse, également connu sous le nom d'usinage suisse de vis ou tournage suisse, est un processus d'usinage très précis et efficace utilisé dans l'industrie manufacturière. Il est particulièrement adapté à la production de pièces petites, complexes et de haute précision, souvent avec des tolérances serrées. Le processus tire son nom des horlogers suisses qui ont développé et popularisé cette technique pour produire des composants d'horlogerie complexes.
Dans l'usinage suisse, une pièce est généralement introduite à travers un fourreau de guidage, et un outil de coupe rotatif retire de la matière de la pièce pour obtenir la forme et les dimensions souhaitées. Le fourreau de guidage apporte soutien et stabilité à la pièce, permettant un usinage exceptionnellement précis et complexe. Cette méthode est particulièrement efficace pour les pièces longues et fines, car elle minimise la déflexion et les vibrations pendant le processus d'usinage.

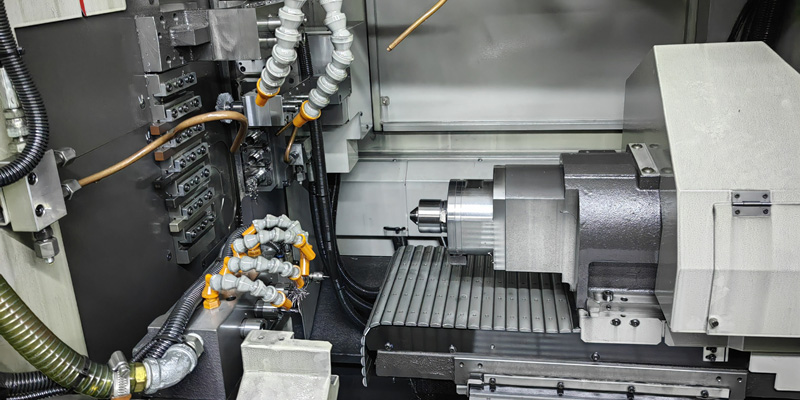

b. Comment fonctionnent les machines suisses ?
Les machines suisses, ou machines à vis suisses, sont des outils d'usinage spécialisés conçus pour la production de haute précision et en grand volume de petites pièces complexes. Elles fonctionnent selon les principes du tournage et du fraisage traditionnels, mais avec une configuration unique qui les distingue. Voici une explication étape par étape du fonctionnement des machines suisses :
1. Alimentation en matière :
Le processus commence généralement par une matière première longue et fine, souvent une barre ou un fil métallique, qui est chargée dans la broche de la machine suisse.
La matière est guidée à travers un fourreau de guidage, ce qui permet de maintenir sa rectitude et de fournir un soutien pendant le processus d'usinage.
2. Configuration des outils :
Les machines suisses disposent de plusieurs outils de coupe disposés autour de la matière. Ces outils peuvent se déplacer à la fois axialement et radialement. Les outils de coupe sont affûtés avec précision et positionnés près de la pièce pour minimiser la déflexion et obtenir une grande précision.
3. Opérations de tournage :
Pendant que la matière tourne, les outils de coupe effectuent des opérations de tournage en retirant de la matière du diamètre extérieur de la pièce. Le mouvement simultané des outils de coupe et de la matière permet un usinage efficace et continu.
4. Opérations de fraisage :
En plus du tournage, les machines suisses peuvent effectuer des opérations de fraisage. Cela est réalisé en déplaçant les outils de coupe radialement pour créer des caractéristiques telles que des trous, des fentes et des géométries complexes.
La capacité d'effectuer à la fois le tournage et le fraisage en une seule configuration rend l'usinage suisse adapté aux pièces complexes.
5. Gestion du liquide de refroidissement et des copeaux :
Un liquide de refroidissement est souvent appliqué pendant le processus d'usinage pour dissiper la chaleur et améliorer la durée de vie des outils. Une gestion efficace des copeaux est cruciale pour éviter leur accumulation et toute interférence avec le processus d'usinage.
6. Fonctionnement du fourreau de guidage :
Le fourreau de guidage, situé près des outils de coupe, soutient la matière, minimisant les vibrations et la déflexion. La proximité du fourreau de guidage par rapport au point de coupe permet une plus grande précision d'usinage, en particulier lors du travail avec de petits diamètres et de grandes longueurs.
7. Contrôle automatisé :
Les machines suisses sont généralement équipées de systèmes de contrôle avancés qui permettent une programmation précise et une coordination des mouvements des outils. Les fonctionnalités d'automatisation peuvent inclure des capacités de commande numérique par ordinateur (CNC), des changeurs d'outils et des chargeurs de barres pour améliorer la productivité et réduire les interventions manuelles.

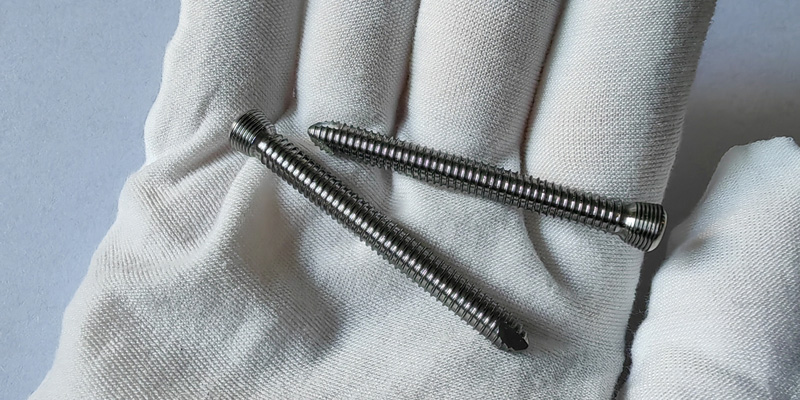

L'usinage suisse repose sur des processus et techniques spécifiques pour atteindre une haute précision dans la fabrication de petites pièces complexes. Voici les éléments clés impliqués :
1. Fourreau de guidage et soutien de la matière :
Le fourreau de guidage est un composant essentiel de l'usinage suisse. Il apporte soutien et stabilité à la matière usinée, minimisant la déflexion et les vibrations pendant le processus de coupe. La proximité du fourreau de guidage avec les outils de coupe garantit un usinage cohérent et précis, en particulier lors du travail avec de petits diamètres et des pièces longues.
2. Usinage simultané :
L'une des caractéristiques clés de l'usinage suisse est la capacité d'effectuer des opérations de tournage et de fraisage simultanées. Cet usinage simultané réduit les temps de cycle et améliore l'efficacité globale. La combinaison des mouvements axiaux et radiaux des outils de coupe permet de créer des géométries complexes, des trous et des caractéristiques en une seule configuration.
3. Programmation CNC (commande numérique par ordinateur) :
Les machines suisses sont équipées de commandes CNC qui permettent une programmation précise des mouvements des outils. La programmation CNC garantit la précision du positionnement des outils et le contrôle des paramètres de coupe.
Les capacités CNC avancées permettent de créer des géométries de pièces complexes avec des tolérances serrées, contribuant à la précision globale du processus d'usinage.
4. Outils de coupe affûtés avec précision :
Les outils de coupe utilisés dans l'usinage suisse sont affûtés avec précision selon des spécifications exactes. Cela garantit la cohérence des dimensions et de l'affûtage des outils. Des outils de coupe de haute qualité contribuent à l'obtention de tolérances serrées et de finitions de surface requises.

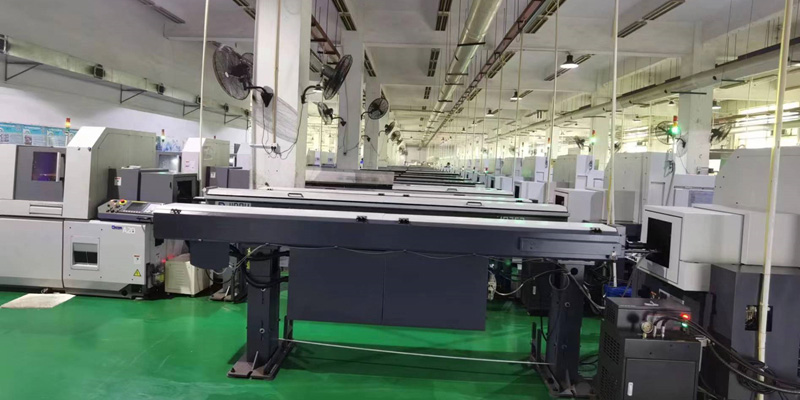

5. Systèmes d'alimentation en barres :
Les chargeurs de barres sont couramment utilisés dans l'usinage suisse pour alimenter automatiquement de longues barres de matière première dans la machine.
L'alimentation continue des barres réduit les temps d'arrêt entre les opérations d'usinage, contribuant à une productivité et une précision accrues.
6. Contrôle qualité et inspection :
Des mesures rigoureuses de contrôle qualité sont mises en œuvre tout au long du processus d'usinage. Cela peut inclure des inspections en cours de processus, des vérifications dimensionnelles et l'utilisation d'outils de métrologie pour vérifier la précision des pièces. Une inspection régulière garantit que les pièces finales répondent aux tolérances et aux normes de qualité spécifiées.
En combinant ces processus et techniques, l'usinage suisse atteint une haute précision dans la production de petits composants complexes. L'intégration de technologies avancées, d'outils de précision et d'un contrôle de processus méticuleux permet aux fabricants de répondre aux exigences strictes d'industries telles que l'aérospatiale, les dispositifs médicaux et l'électronique.

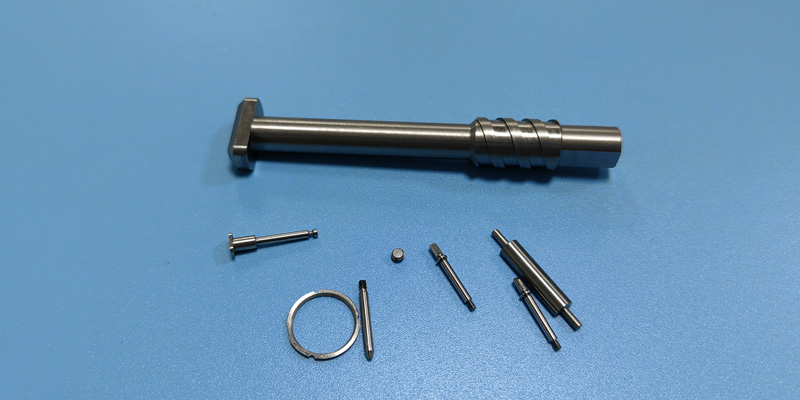

L'usinage suisse de précision revêt une importance considérable dans le secteur manufacturier, en particulier pour les industries qui nécessitent des composants de haute précision, complexes et de petite taille. Voici les principales raisons pour lesquelles l'usinage suisse de précision est crucial :
1. Capacité de micro-précision :
L'usinage suisse est réputé pour sa capacité à atteindre une micro-précision, produisant des pièces petites et complexes avec des tolérances serrées. Ceci est particulièrement crucial dans des industries telles que les dispositifs médicaux, l'aérospatiale et l'électronique, où la miniaturisation est une tendance clé.
2. Haute précision et cohérence :
L'usinage suisse garantit une haute précision et une cohérence dans la production de composants. La proximité des outils de coupe par rapport à la pièce, soutenue par la bague de guidage, minimise la déviation et les vibrations, ce qui donne des pièces aux dimensions et finitions de surface précises.
3. Géométries complexes :
Les capacités simultanées de tournage et de fraisage des machines suisses permettent la production de géométries complexes en une seule configuration. Cela est essentiel pour des industries comme l'aérospatiale et le médical, où les composants ont souvent des conceptions et des caractéristiques complexes.
4. Production à grand volume :
L'usinage suisse est bien adapté à la production à grand volume de petits composants. L'efficacité et la rapidité du processus, combinées à la capacité de produire des pièces précises et cohérentes, en font un choix privilégié pour les industries nécessitant de grandes quantités de composants de précision.
5. Temps de cycle optimisés :
Les opérations d'usinage simultanées et la possibilité de travailler sur plusieurs caractéristiques en une seule configuration contribuent à des temps de cycle optimisés. Cela conduit à une productivité accrue, rendant l'usinage suisse idéal pour les industries avec des calendriers de production exigeants.
6. Opérations secondaires réduites :
La capacité d'effectuer à la fois des opérations de tournage et de fraisage en une seule configuration minimise le besoin d'opérations secondaires. Cela permet non seulement de gagner du temps, mais aussi de réduire le risque d'erreurs introduites lors d'une manipulation supplémentaire.
7. Assurance qualité :
L'usinage suisse intègre des mesures rigoureuses de contrôle qualité, garantissant que chaque pièce répond aux tolérances et aux normes de qualité spécifiées. Cela est essentiel pour les industries ayant des exigences réglementaires strictes et un accent sur la fiabilité des produits.
L'usinage suisse de précision est indispensable dans le secteur manufacturier, en particulier pour les industries qui exigent des composants petits, complexes et hautement précis. Ses capacités en micro-précision, haute précision et efficacité en font une technologie précieuse pour répondre aux besoins évolutifs de la fabrication moderne.
Les pièces d'usinage suisse trouvent diverses applications dans différentes industries en raison de leur capacité à produire des composants petits et complexes avec une haute précision. Voici quelques applications notables des pièces d'usinage suisse dans l'industrie manufacturière :
1. Dispositifs médicaux :
L'usinage suisse est largement utilisé dans la production de composants et dispositifs médicaux. Cela inclut les instruments chirurgicaux, les implants dentaires, les vis orthopédiques et autres pièces critiques où la précision est primordiale.
2. Composants aérospatiaux :
L'industrie aérospatiale nécessite des composants avec des tolérances serrées et une haute précision. L'usinage suisse est employé pour fabriquer des pièces telles que connecteurs, bagues, arbres et autres composants aérospatiaux critiques.
3. Électronique et microtechnologie :
Dans l'industrie électronique, en particulier pour la production de composants dans les dispositifs électroniques et la microtechnologie, l'usinage suisse est essentiel. Cela inclut les connecteurs, broches et autres petites pièces utilisées dans les assemblages électroniques.

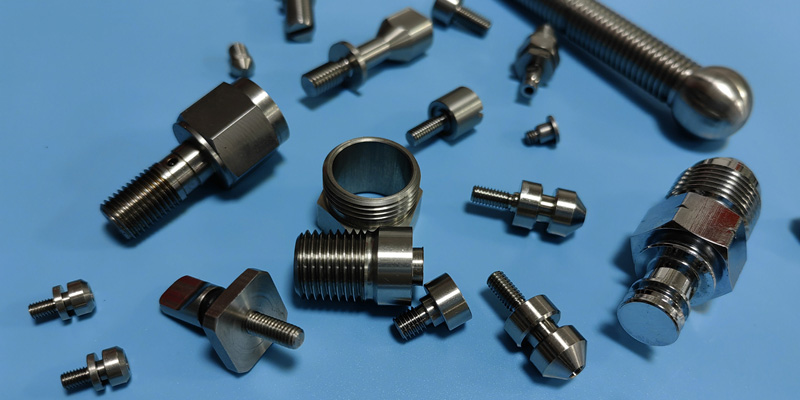

4. Composants automobiles :
L'usinage suisse est utilisé pour la production de composants de précision dans l'industrie automobile. Cela inclut les injecteurs de carburant, capteurs, vannes et autres petites pièces nécessitant une haute précision et cohérence.
5. Horlogerie :
Les origines de l'usinage suisse remontent à l'horlogerie, et il continue d'être une technologie cruciale dans cette industrie. L'usinage suisse est utilisé pour produire les composants complexes des montres, tels que les engrenages, pignons et vis.
6. Télécommunications :
L'industrie des télécommunications dépend de l'usinage suisse pour la production de composants comme les connecteurs, adaptateurs et broches utilisés dans les dispositifs et infrastructures de communication.
7. Composants optiques :
Les composants optiques de précision, y compris les lentilles, prismes et supports, sont souvent fabriqués à l'aide de l'usinage suisse en raison de sa capacité à atteindre des tolérances élevées et des finitions de surface lisses.
8. Énergie hydraulique et hydraulique :
Les composants utilisés dans les systèmes hydrauliques, tels que les vannes hydrauliques, buses et raccords, bénéficient des capacités de précision de l'usinage suisse pour garantir des performances et une fiabilité optimales.
9. Connecteurs électroniques et quincaillerie de connexion :
La fabrication de connecteurs électroniques et de quincaillerie de connexion nécessite de la précision pour garantir des connexions électriques fiables. L'usinage suisse est bien adapté à la production de ces composants petits et complexes.
La polyvalence de l'usinage suisse en fait une technologie précieuse dans une large gamme d'industries où des composants petits, complexes et de haute précision sont requis. Sa capacité à traiter divers matériaux, à maintenir des tolérances serrées et à obtenir d'excellentes finitions de surface fait de l'usinage suisse un processus essentiel dans la fabrication moderne.

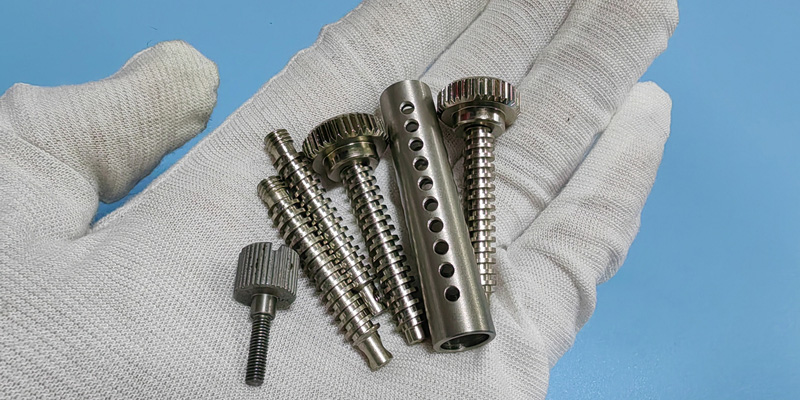

Opter pour des services d'usinage suisse de haute précision dans la fabrication offre plusieurs avantages et bénéfices clés, ce qui en fait un choix privilégié pour les industries nécessitant des composants petits, complexes et extrêmement précis. Voici quelques-uns des principaux avantages :
Micro-précision :
L'usinage suisse est réputé pour ses capacités exceptionnelles de micro-précision, permettant la production de pièces extrêmement petites avec des tolérances serrées. C'est crucial pour des industries telles que les dispositifs médicaux, l'aérospatiale et l'électronique où les composants miniatures sont courants.
Tolérances serrées et précision :
L'usinage suisse peut atteindre des tolérances serrées et des niveaux élevés de précision, garantissant que les pièces répondent à des spécifications exactes. Cela est particulièrement important dans les industries où l'ajustement et la fonctionnalité des composants sont critiques, comme dans les applications aérospatiales et médicales.
Tournage et fraisage simultanés :
Les capacités de tournage et de fraisage simultanés des machines suisses en une seule configuration permettent la production de pièces complexes avec de multiples caractéristiques. Cela réduit le besoin de processus d'usinage supplémentaires et améliore l'efficacité globale.
Réduction des déchets de matériaux :
L'usinage suisse intègre une alimentation continue en barres, minimisant les déchets de matériaux. L'utilisation efficace des matières premières contribue à des économies de coûts et s'aligne sur des pratiques de fabrication durables.
Production en grande série :
L'usinage suisse est bien adapté à la production en grande série de petits composants. La combinaison de précision et de vitesse permet aux fabricants de répondre aux exigences des industries nécessitant de grandes quantités de pièces usinées avec précision.
Polyvalence des matériaux :
L'usinage suisse peut travailler avec une large gamme de matériaux, y compris les métaux, les plastiques et les alliages avancés. Cette polyvalence le rend adapté à diverses industries, de l'automobile au médical, où différents besoins en matériaux existent.
Réduction des opérations secondaires :
La capacité d'effectuer à la fois des opérations de tournage et de fraisage en une seule configuration minimise le besoin d'opérations secondaires. Cela conduit à des temps de production plus rapides, une réduction des coûts et moins d'opportunités d'erreurs lors des manipulations supplémentaires.
Finition de surface améliorée :
Les processus d'usinage suisse aboutissent souvent à des finitions de surface supérieures. C'est crucial pour les applications où l'apparence et la douceur du produit final sont essentielles, comme dans la production de composants optiques.
Production rentable :
Malgré ses capacités de précision, l'usinage suisse peut être rentable, en particulier pour la production en grande série. L'efficacité du processus, la réduction des déchets de matériaux et la minimisation des opérations secondaires contribuent à des économies de coûts globales.
Géométrie complexe et caractéristiques complexes :
L'usinage suisse excelle dans la production de pièces avec des géométries complexes et des caractéristiques complexes. C'est avantageux dans des industries comme l'aérospatiale, où les composants ont souvent des conceptions complexes et des exigences géométriques serrées.
Cohérence et contrôle qualité :
La proximité des outils de coupe avec la pièce, soutenue par des douilles de guidage, garantit un usinage cohérent. Des mesures rigoureuses de contrôle qualité peuvent être mises en œuvre tout au long du processus, maintenant un haut niveau de précision et de qualité des pièces.

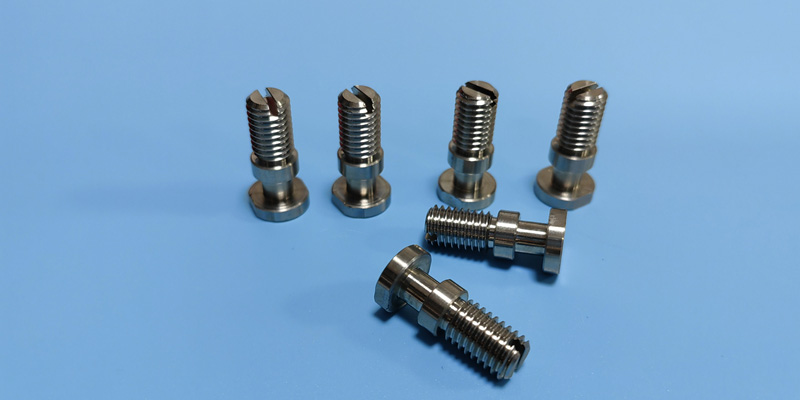

Intégration de l'automatisation :
L'usinage suisse peut facilement s'intégrer aux systèmes d'automatisation et à la robotique, améliorant encore l'efficacité et réduisant les coûts de main-d'œuvre. Les processus automatisés contribuent à une production et un contrôle qualité constants.
Les services d'usinage suisse de haute précision offrent une combinaison de capacités de micro-précision, de tolérances serrées, d'efficacité et de polyvalence, ce qui les rend avantageux pour une large gamme d'applications de fabrication. Les industries qui privilégient la précision, l'efficacité et la production de composants complexes se tournent souvent vers l'usinage suisse pour répondre à leurs besoins spécifiques.

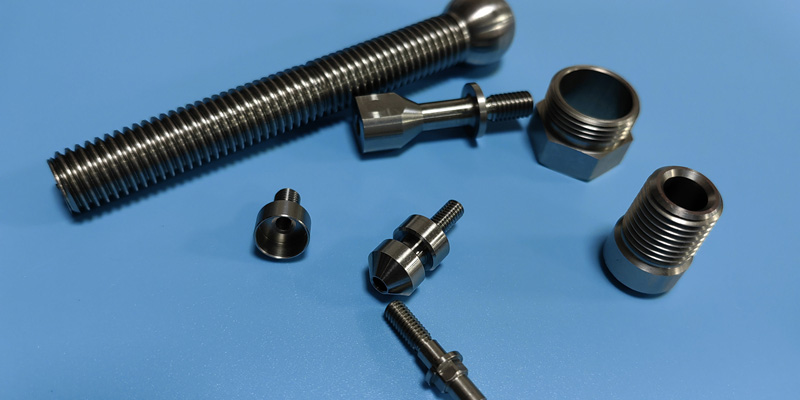

La haute précision joue un rôle central et déterminant dans l'usinage suisse, le distinguant comme un processus de fabrication spécialisé et très recherché. Voici des aspects spécifiques soulignant l'importance de la haute précision dans l'usinage suisse :
Tolérances serrées :
L'usinage suisse est réputé pour sa capacité à atteindre des tolérances extrêmement serrées. La proximité des outils de coupe par rapport à la pièce, soutenue par des bagues de guidage, permet un contrôle précis des dimensions. Cela est crucial dans les industries où les composants doivent respecter des exigences de tolérance strictes, comme la fabrication aérospatiale et de dispositifs médicaux.
Capacité de micro-précision :
L'usinage suisse est particulièrement adapté à la fabrication de micro-précision. Il permet de produire des pièces extrêmement petites avec une grande exactitude, ce qui le rend indispensable dans les industries où la miniaturisation est un facteur clé, notamment l'électronique et les dispositifs médicaux.
Réduction de la déflexion et des vibrations :
La conception des machines suisses, avec la bague de guidage offrant un support proche du point de coupe, minimise la déflexion et les vibrations durant le processus d'usinage. Cette stabilité est essentielle pour atteindre une haute précision, en particulier lors du travail avec de petits diamètres et des pièces longues.
Géométries complexes et caractéristiques élaborées :
La haute précision dans l'usinage suisse permet la production de composants aux géométries complexes et aux caractéristiques élaborées. Les opérations simultanées de tournage et de fraisage permettent de créer des conceptions sophistiquées en une seule configuration, réduisant ainsi le besoin d'étapes d'usinage supplémentaires.
Précision constante sur les séries de production :
L'usinage suisse garantit une précision constante sur les grandes séries de production. La répétabilité et la fiabilité du processus sont essentielles pour les industries qui exigent une uniformité des composants, comme la fabrication automobile ou la production d'électronique grand public.
Contrôle qualité et fiabilité :
La haute précision atteignable avec l'usinage suisse contribue à la fiabilité et à la qualité globales des pièces fabriquées. Des mesures rigoureuses de contrôle qualité peuvent être mises en œuvre tout au long du processus d'usinage pour vérifier et maintenir la précision requise.
Optimisation de l'utilisation des matériaux :
L'efficacité de l'usinage suisse, associée à la capacité d'atteindre une haute précision, conduit à une utilisation optimisée des matériaux. Le processus minimise les déchets de matériaux, contribuant à la rentabilité et à des pratiques de fabrication durables.
Finition de surface améliorée :
L'usinage suisse donne souvent des finitions de surface supérieures sur les pièces usinées. Cela est avantageux dans des industries comme l'optique, où des surfaces lisses sont essentielles pour des performances optimales.
Adaptabilité aux matériaux avancés :
La haute précision est particulièrement importante lors du travail avec des matériaux avancés comme le titane, les superalliages et les céramiques. L'usinage suisse peut traiter efficacement ces matériaux, garantissant un usinage précis sans compromettre leurs propriétés.
Rôle crucial dans les industries critiques :
L'accent mis sur la haute précision dans l'usinage suisse le rend indispensable dans des industries critiques comme l'aérospatiale, les dispositifs médicaux et la défense, où la fiabilité et la précision des composants sont primordiales pour la sécurité et les performances.

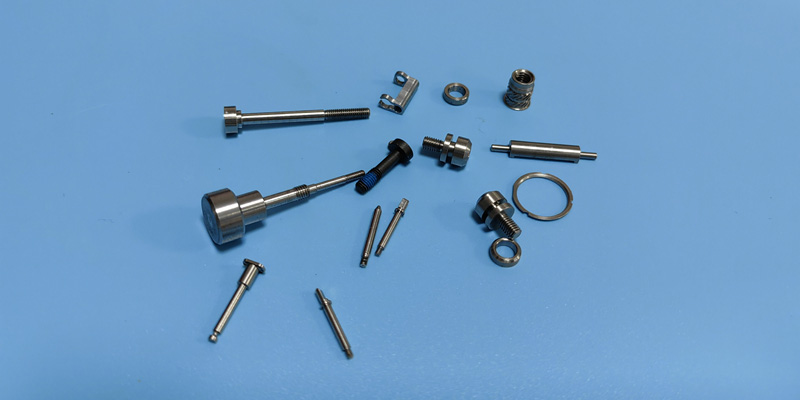

La haute précision n'est pas seulement une caractéristique souhaitable, mais une propriété fondamentale de l'usinage suisse. La capacité du processus à atteindre systématiquement des tolérances serrées et une micro-précision joue un rôle central pour répondre aux exigences des industries nécessitant des composants complexes, petits et hautement précis.
