Nous sommes entourés de technologies exceptionnelles de nos jours, notamment des caméras à haute résolution angulaire sur nos smartphones et des systèmes d'imagerie de pointe sur les rovers interplanétaires. La lumière façonne notre monde plus que jamais. À l'avant-garde de cette révolution se trouvent les systèmes optiques ; un système complexe de lentilles, de miroirs et de supports qui dirigent avec précision la lumière pour accomplir ce que l'homme « voit ». L'optique est véritablement le catalyseur méconnu des formes de technologie les plus avancées au monde. L'usinage de précision optique l'est aussi. L'usinage de précision optique est le processus de fabrication de systèmes optiques fiables, reproductibles et à forte courbure.
Pour tous les responsables techniques et chefs de produits, savoir tirer parti des capacités d'un partenaire spécialisé en usinage de précision optique peut être crucial dans le processus d'innovation.

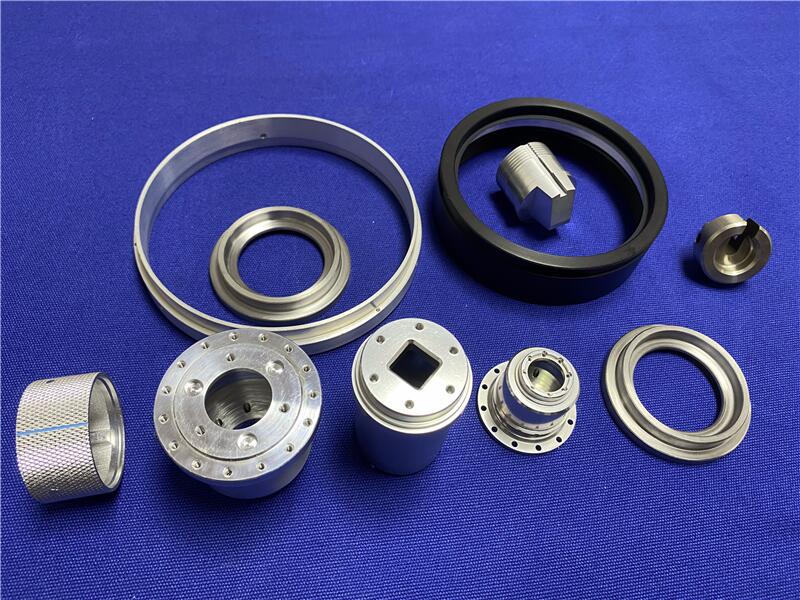

Principalement, l'usinage CNC de précision est le processus de fabrication de la partie « mécanique » du système optique, responsable du maintien, de l'alignement et/ou de la protection d'éléments optiques très sensibles. Une lentille ou un laser valant plusieurs milliers de dollars dépend de la précision de son alignement physique. C'est un problème multidisciplinaire résolu par une stratégie axée sur l'ingénierie.
Les composants d'un système optique doivent conserver leur forme et leur alignement dans une plage de températures, de vibrations et d'expositions environnementales. Si un boîtier répartit la contraction et/ou la dilatation thermique plus que le verre, cela crée des contraintes dans le matériau optique, ce qui déforme la qualité de l'image ou désaligne le faisceau laser. C'est pourquoi il est important de choisir les bons matériaux. L'aluminium 6061 est souvent utilisé pour son usinabilité et ses bonnes propriétés de dilatation thermique, tandis que l'aluminium 7075 est utilisé pour les applications soumises à des contraintes élevées dans la fabrication d'optiques aérospatiales, où le rapport résistance/poids est important. L'usinage CNC établit les composants avec des tolérances, et l'assemblage est extrêmement stable à long terme car la géométrie de la pièce SSD est définie pour ajuster la composition/finition finale des composants.
Les caractéristiques d'alignement de la lentille ou du prisme (épaulements, diamètres et filetages) doivent généralement respecter des tolérances de ±0,0005 pouce (±0,0127 mm) ou mieux. De plus, les conceptions d'assemblage modernes font souvent référence à des formes complexes et libres qui ne peuvent pas être fabriquées par usinage conventionnel. C'est pourquoi l'usinage CNC 5 axes est essentiel pour l'usinage de précision optique : il permet de fabriquer les boîtiers optiques et les supports de montage optique à partir d'un bloc de matériau méthodique, minimisant ainsi le nombre de points d'erreur d'assemblage et maximisant la rigidité du système.
En matière de fabrication d'optiques de précision, l'accent est souvent mis sur les dimensions et les tolérances, mais un autre domaine tout aussi important est l'état de surface. Un état de surface inadéquat sur le siège de montage peut diffuser la lumière et créer de la lumière parasite, ce qui diminue les performances de l'image ; pour d'autres composants, cela peut absorber de l'énergie et provoquer une lentille thermique, voire une défaillance. Un fournisseur d'usinage optique bien formé peut satisfaire à l'exigence d'état de surface d'au moins 8 Ra, et combiner ou assortir les méthodes de vérification pour atteindre des valeurs de ± quelques micro-pouces !
Le besoin de composants optiques CNC existe dans presque toutes les industries de haute technologie.
Aérospatiale et Défense : Ce secteur repousse les limites du possible. Des supports de montage optique dans les pods de ciblage et les systèmes d'imagerie satellitaire aux boîtiers pour les systèmes de guidage de missiles, les composants doivent résister à des forces G extrêmes, des cycles thermiques et des vibrations. L'usinage de précision des optiques n'est pas optionnel pour la réussite de la mission et la survie.

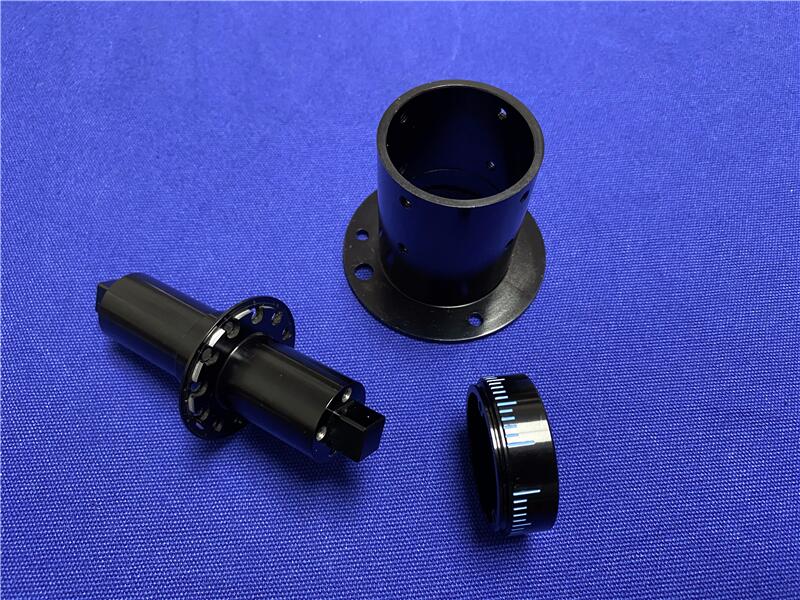

Dispositifs médicaux : Les technologies qui sauvent des vies—des endoscopes et microscopes confocaux aux séquenceurs d'ADN—nécessitent un usinage de précision optique. La tendance à la miniaturisation exige des composants optiques sur mesure, extrêmement petits et très complexes pour les appareils de diagnostic portables et les systèmes de chirurgie robotique, où la répétabilité se traduit directement par le succès du patient.
Instruments de recherche et scientifiques : Les télescopes, les spectromètres et les accélérateurs de particules ont besoin des plates-formes d'assemblage optique les plus robustes disponibles. L'usinage de précision optique des systèmes optiques dans ces applications génère des découvertes grâce à des données reproductibles et stables pour les chercheurs.
Électronique grand public et industrielle : La fabrication de semi-conducteurs (photolithographie) et l'utilisation croissante du LiDAR dans les voitures autonomes reposent toutes sur des optiques usinées avec précision et leurs composants structurels.
D'un point de vue commercial, travailler avec la bonne entreprise d'usinage de précision optique fait partie d'un plan stratégique global en ce qui concerne le délai de mise sur le marché, la qualité du produit et le coût total de possession.
L'assemblage optique est généralement le sous-système le plus capitalisé d'un équipement. Si un composant optique sur mesure, comme un barillet de lentille ou un support de miroir, tombe en panne, vous pouvez perdre un système entier de plusieurs centaines de milliers de dollars. En travaillant avec un fournisseur certifié et compétent en usinage optique, vous réduisez le risque technique. Le fournisseur, avec son expérience approfondie en usinage CNC pour l'optique et un système de gestion de la qualité rigoureux (comme ISO 9001 ou AS9100), devient une extension de votre système d'assurance qualité.
Les capacités de fabrication réelles de votre partenaire peuvent influencer les possibilités de conception. Un fournisseur disposant de capacités d'usinage CNC 5 axes peut permettre à votre service d'ingénierie de concevoir un assemblage plus intégré, plus léger et avec des composants de système optique aux performances supérieures. Par la suite, il en résulte la possibilité d'une fabrication d'optiques de précision qui accélère l'usinage grâce à des solutions de multi-fabrication et à la productivité d'un produit nouveau et amélioré.
Bien que l'usinage de précision optique soit un service premium coûteux, il offre une valeur considérable à long terme. Les économies à long terme sont réalisées dès le départ grâce à des taux de rendement élevés dès la première passe, ce qui maintient les coûts de reprise et de rebut à un niveau bas. De plus, l'usinage d'unités d'assemblage optique complexes vous permet d'éliminer plusieurs pièces en un seul composant, réduisant ainsi le temps d'assemblage et les stocks. Plus important encore, l'expertise de votre partenaire en usinage de précision optique vous conseillera sur la solution la plus rentable en termes de performance, de matériaux comme l'acier inoxydable pour la durabilité par rapport au laiton pour la conductivité thermique.
Le choix du matériau est une décision d'ingénierie cruciale dans l'usinage des composants optiques.

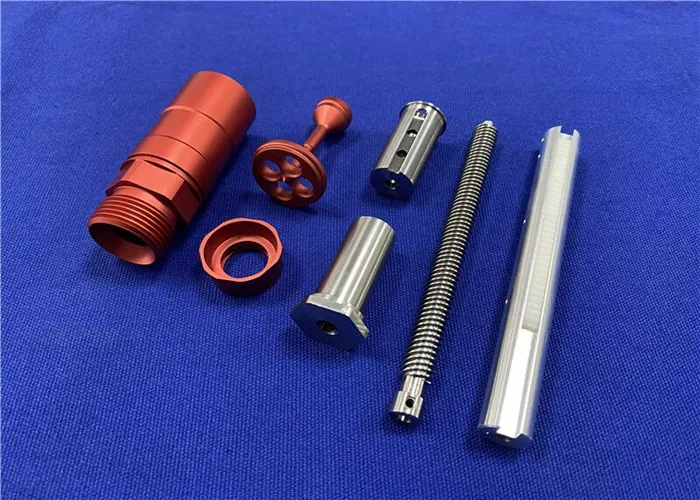

Aluminium (6061, 7075) : Le cheval de bataille de l'industrie. Il offre un excellent compromis entre légèreté, résistance, usinabilité et performance thermique. C'est le meilleur choix pour la plupart des applications de boîtiers optiques.
Acier inoxydable : Utilisé lorsqu'une résistance plus élevée, une résistance à la corrosion ou des propriétés non magnétiques sont requises. Utilisation typique dans les instruments médicaux et scientifiques.
Laiton : Couramment utilisé pour sa conductivité thermique et sa lubrifiété inhérente, ce qui en fait une excellente option pour les supports de montage optique réglables.
Plastiques techniques (PEEK, Ultem) : Généralement utilisés pour les composants optiques sur mesure légers, électriquement isolants ou à faible conductivité thermique.
À mesure que les systèmes optiques deviennent plus intégrés, puissants et essentiels à notre infrastructure technologique, le besoin d'un usinage de précision optique avancé ne fera que croître. La capacité de produire des composants optiques CNC avec une précision submicronique, un excellent état de surface et une stabilité exceptionnelle est ce qui différencie un design conceptualisé d'un produit réussi et leader sur le marché.
La relation entre les concepteurs optiques et les usineurs de précision est symbiotique. C'est là que la science de la lumière et l'ingénierie des matériaux se rencontrent. Falcon CNC Swiss est fier d'être ce maillon essentiel. Notre connaissance spécialisée de l'usinage CNC 5 axes et notre engagement à usiner l'optique avec des tolérances serrées permettent aux conceptions optiques les plus ambitieuses de reposer sur une base de perfection mécanique.
Votre prochain projet optique est-il entravé par des problèmes de fabricabilité ? Contactez notre équipe d'ingénierie pour découvrir comment nos services d'usinage de précision optique peuvent apporter clarté, précision et certitude à votre projet.
