Comment obtenir une tolérance de ±0,01 mm dans les pièces usinées par CNC : un guide technique complet

Table of Content [Hide]

Introduction : Pourquoi ±0,01 mm est-il si important ?

Quand il s’agit d’une pièce qui s’ajuste parfaitement ou qui est inutile, la différence peut être aussi faible que ±0,01 mm. Cela représente dix microns, soit environ un cinquième de l’épaisseur d’une feuille de papier. Ou un huitième de l’épaisseur d’un cheveu humain.

Alors, pourquoi est-ce important ? Parce que lorsque vous fabriquez des composants pour un dispositif médical, un système aérospatial ou un moteur automobile haute performance, des tolérances aussi serrées sont indispensables. C’est la différence entre un appareil qui fonctionne parfaitement pendant des années et un autre qui ne fonctionne pas.

Mais comment maintenir ±0,01 mm, pièce après pièce, de manière constante ? C’est la question à laquelle les acheteurs et les ingénieurs voudront une réponse.

Dans ce guide, nous expliquerons les équipements, les processus et les systèmes de contrôle qualité nécessaires pour atteindre ce niveau de précision dans l’usinage CNC de pièces. Que vous envisagiez un fournisseur chinois de pièces d’usinage CNC ou que vous cherchiez à évaluer correctement votre partenaire actuel, vous apprendrez ce qui est impératif pour obtenir des pièces conformes à vos spécifications.

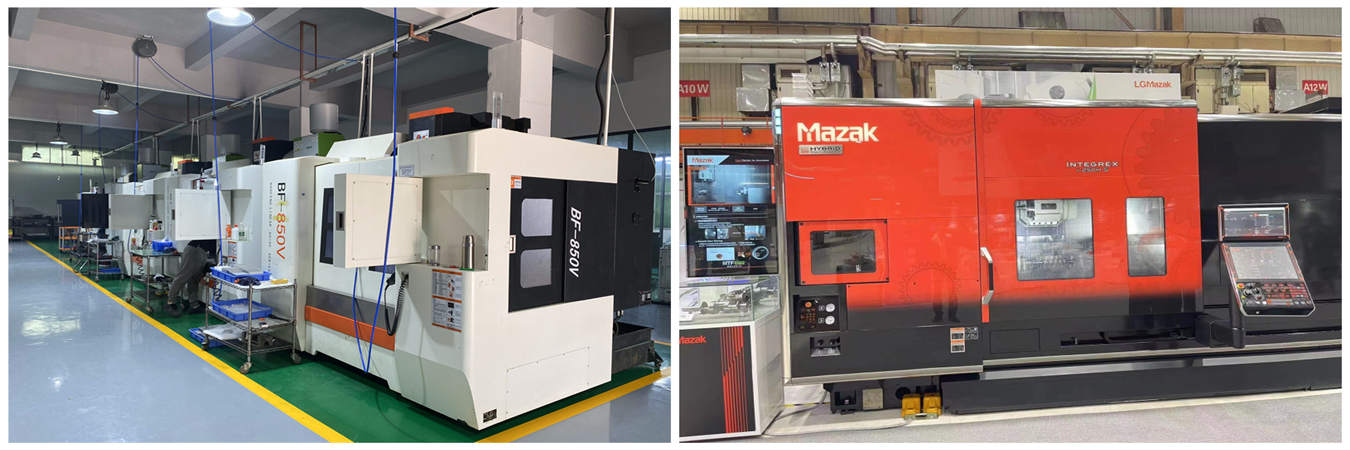

Usine de pièces d'usinage CNC de précision produisant des composants métalliques sur mesure

Qu’est-ce qu’une CNC en usinage ?

Avant d’entrer dans les tolérances, définissons ce qu’est réellement la CNC.

CNC signifie commande numérique par ordinateur. C’est une technique d’automatisation des machines-outils à l’aide d’instructions programmées. Au lieu qu’un opérateur tourne des volants pour déplacer l’outil de coupe, un ordinateur contrôle automatiquement et avec précision chaque mouvement.

Pourquoi cela est-il important lorsqu’on parle de tolérances de ±0,01 mm ? Parce que la CNC élimine la variabilité humaine. Une fois qu’un programme est validé et tourne correctement, la machine répète les mêmes mouvements pour chaque pièce. Pas de fatigue, pas de distractions, pas de « c’est assez proche ».

Dans les machines CNC modernes, une rétroaction en boucle fermée est également utilisée. Les servomoteurs communiquent leur position réelle au contrôleur, souvent des centaines de fois par seconde. Si l’outil est ne serait-ce qu’un tout petit peu décalé, le contrôleur effectue des micro-ajustements pour le ramener à sa position correcte. C’est ainsi que les fournisseurs de pièces d’usinage CNC de précision obtiennent des résultats constants sur des milliers de pièces.

Quelles sont les principales parties d’une machine CNC ?

Atteindre des tolérances serrées commence par la compréhension de la machine elle-même. Une machine CNC de précision est construite différemment d’une machine standard. Voici les 7 parties majeures qui comptent pour la précision :

Composant	Rôle dans la précision
Bâti de la machine	Fonte lourde ou béton polymère absorbe les vibrations—essentiel pour l’état de surface et la précision
Broche	Broche de haute qualité avec un faux-rond minimal (±0,002 mm ou mieux) garantit les positions de perçage et la concentricité
Guides linéaires	Guidages à rouleaux ou à glissières préchargés maintiennent la précision de position même sous fortes charges de coupe
Vis à billes	Vis à billes rectifiées de précision éliminent le jeu—les vis laminées ne suffisent pas pour ±0,01 mm
Servomoteurs	Codeurs haute résolution (millions d’impulsions par tour) permettent des déplacements microscopiques
Contrôleur CNC	Commandes avancées avec fonction d’anticipation maintiennent la précision à des vitesses d’avance élevées
Système de lubrification/réfrigérant	Arrosage haute pression à travers la broche gère la chaleur et évacue les copeaux—la stabilité thermique est primordiale

Lorsque vous évaluez un fabricant chinois de pièces d’usinage CNC, il vaut la peine de s’interroger sur ces composants. Les machines qu’ils utilisent impactent directement les tolérances qu’ils peuvent tenir.

Quels articles sont usinés par CNC ?

Les pièces nécessitant des tolérances de ±0,01 mm ne sont pas arbitraires—elles se trouvent généralement dans des industries où la précision est cruciale pour la fonctionnalité ou la sécurité.

Industrie	Composants nécessitant une tolérance de ± 0,01 mm

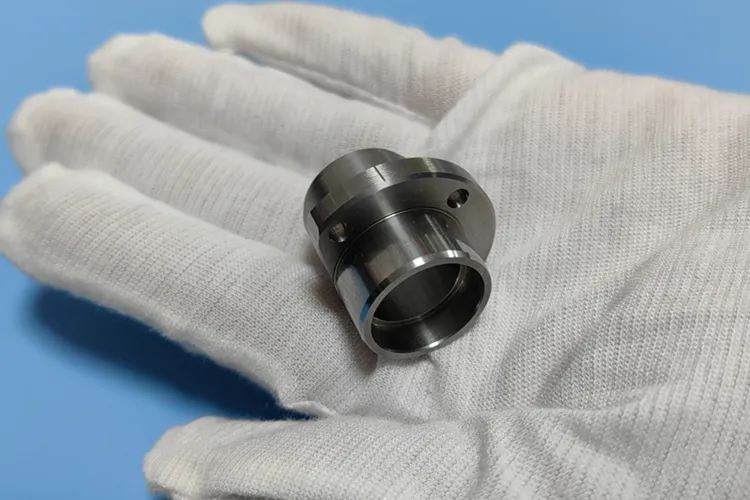

Médical	Vis à os, implants vertébraux, instruments chirurgicaux, piliers dentaires, plaques orthopédiques
Aérospatial	Corps de vannes, composants de systèmes de carburant, boîtiers de capteurs, supports structurels, raccords hydrauliques
Automobile	Injecteurs de carburant, corps de vannes de transmission, supports de capteurs, composants de turbocompresseur
Électronique	Boîtiers de connecteurs, interfaces de dissipateurs thermiques, boîtiers de précision, outillage pour semiconducteurs
Industriel	Tiroirs de vannes hydrauliques, paliers de roulements, composants robotiques, raccords pneumatiques

Si votre projet relève de ce domaine, vous travaillez probablement déjà avec—ou recherchez—un fournisseur chinois de pièces usinées par CNC qui comprend ces exigences. Découvrez nos pièces usinées par CNC.

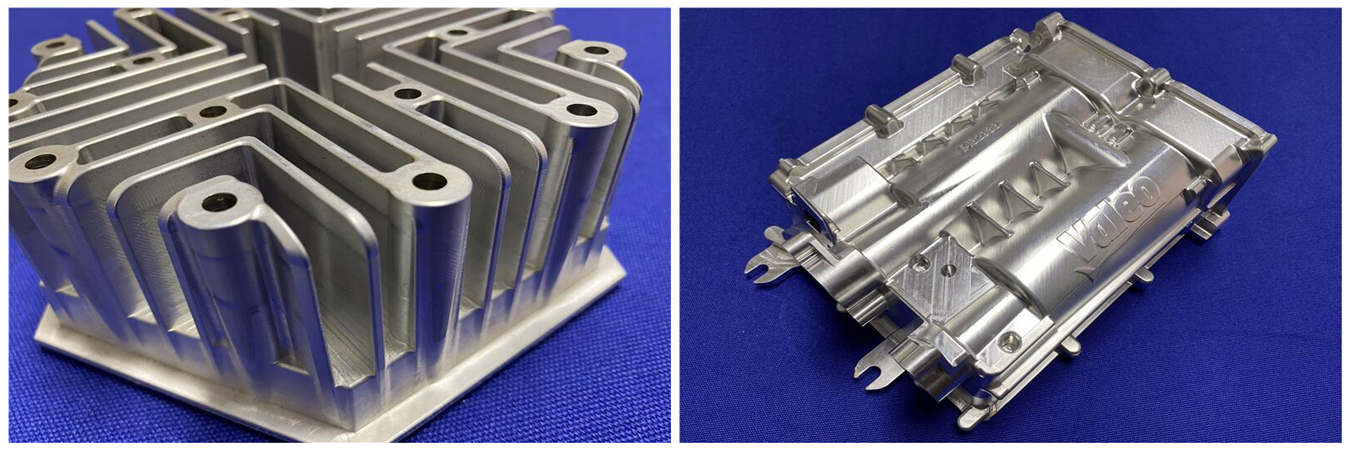

Fabricant chinois de pièces d'usinage CNC produisant des composants de précision sur mesure

Quels sont les 7 types de base de machines-outils ?

Différents composants nécessitent différentes configurations de machines. Nous décrivons ici les sept types de base de machines-outils et leur contribution à la précision :

Type de machine-outil	Utilisation principale	Capacité de précision
1. Fraiseuse CNC	Surfaces planes, rainures, poches, formes 3D complexes	±0,005 mm possible avec machines 5 axes
2. Tour CNC (tournage)	Pièces cylindriques : arbres, goupilles, bagues	±0,002 mm typique pour le contrôle du diamètre
3. Tour à fileter de type suisse	Pièces petites, longues et complexes avec un rapport longueur/diamètre élevé	±0,002 mm avec support de guide
4. Rectifieuse	Finition de surface et tolérance ultra-précises	±0,001 mm ou meilleur
5. EDM (électroérosion)	Matériaux durs, cavités complexes, angles vifs intérieurs	±0,005 mm
6. Centre d’usinage	Fraisage multi-axes avec changement automatique d’outils	±0,005 mm typique
7. Machine multitâche	Opérations combinées de tournage-fraisage en un seul montage	±0,003 mm (réduit les erreurs d’empilement)

Pour la majorité des pièces de précision nécessitant une tolérance de ±0,01 mm, le fraisage CNC, le tournage CNC et l’usinage de type suisse sont les procédés prédominants, tandis que pour les lots de production à grand volume de pièces d’usinage CNC en Chine, les machines-outils de type suisse sont souvent la voie à suivre pour combiner vitesse et précision.
