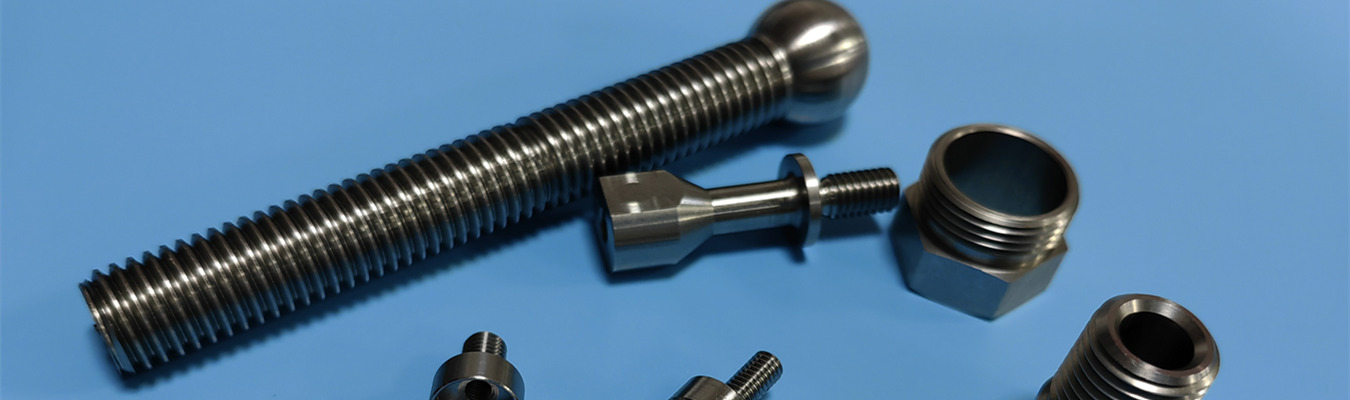

Les tours suisses CNC sont le meilleur choix pour les professionnels de l'ingénierie ayant besoin d'arbres de précision ; les arbres de précision suisses présentent une tolérance souvent de ±0,0002 pouce, voire parfois supérieure. Les tours CNC de fabrication classiques ne sont pas en mesure de maintenir une intégrité géométrique précise sur les arbres usinés de petit diamètre ; cela inclut toutes les applications d'usinage d'arbres longs et minces. Que vous ayez besoin d'un arbre de précision en acier inoxydable pour un instrument chirurgical ou d'un arbre suisse usiné en titane pour un actionneur aérospatial, comprendre comment choisir les bons matériaux, contrôler le faux-rond et exploiter tout le potentiel de l'usinage CNC suisse sont des facteurs critiques pour votre réussite.
Dans la section ci-dessous, nous répondons à certaines des questions fréquemment posées par les ingénieurs, ainsi qu'à la manière dont Falcon CNC Swiss transforme la matière première en composants haute performance utilisés en rotation.
Un arbre de précision est un composant cylindrique usiné selon des normes dimensionnelles, géométriques et de finition de surface très exigeantes. Contrairement aux tiges d'usage général, les arbres de précision maintiennent un contrôle strict sur :
Les tolérances diamétrales (souvent ±5 microns ou moins)
Le faux-rond total (TIR) – généralement inférieur à 0,005 mm pour les applications à grande vitesse
La finition de surface (Ra 0,2 µm ou plus lisse)
La concentricité entre plusieurs diamètres
Un arbre de machine est un élément de mouvement, de couple ou de puissance qui tourne et les transmet au composant au sein de l'assemblage (par exemple : armatures de moteur, arbres d'entrée pour boîtes de vitesses, arbres d'entraînement d'actionneurs). Toutes ces pièces peuvent être usinées à l'aide de l'automatisation de type suisse. Le résultat est la capacité de créer des pièces avec une précision qui ne peut être reproduite avec un tour traditionnel.
Les arbres varient selon la géométrie, la charge et l'application. Voici une ventilation technique :
| Type d'arbre | Fonction principale | Exigence TIR typique | Industries courantes |
| Arbre de transmission | Transmission de couple | 0,01 – 0,05 mm | Automobile, industriel |
| Arbre rectifié de précision | Mouvement linéaire/guidage | 0,002 – 0,005 mm | Robotique, médical |
| Arbre étagé | Positionnement de composants multi-diamètres | 0,005 – 0,01 mm | Pompes, compresseurs |
| Arbre creux | Réduction de poids + passage de fluide | 0,01 – 0,02 mm | Aérospatial, moteurs |
| Arbre excentrique | Mouvement oscillant | 0,01 – 0,03 mm | Imprimerie, emballage |
Une barre rectifiée de précision doit être terminée par une finition abrasive après le processus de tournage, ce qui produit une finition de surface ultra-lisse et une rondeur submicronique. De plus, la rectification élimine les résidus des opérations de tournage par polissage, offre une microdureté plus constante et répare les dommages dus à la chaleur (zones affectées thermiquement).
De nombreux tours CNC conventionnels ont du mal à usiner des arbres longs et minces en raison des quantités accrues de déflexion lorsque les rapports longueur/diamètre (L/D) dépassent 4:1. Grâce à leur mécanisme unique de douille-guide, les tours suisses peuvent soutenir la matière de manière à ce que la pièce ne fléchisse pas, immédiatement adjacente à l'outil de coupe.
Les avantages incluent :
Support pour des rapports L/D jusqu'à 20:1 sans lunettes fixes
Outillage en rotation simultané pour le fraisage, le perçage transversal et le filetage par molette
Transfert par broche auxiliaire pour l'achèvement complet de la pièce en un cycle
Fonctionnement thermiquement stable – le liquide de refroidissement circule à travers la douille-guide
Pour les essieux usinés CNC ou l'usinage d'arbres sur tour CNC, l'automatisation de l'usinage suisse réduit les erreurs de manipulation et améliore la concentricité entre les diamètres tournés.
Les ingénieurs qui demandent des arbres à tolérance micronique exigent généralement trois niveaux de contrôle :
1. Tolérance diamétrale - Le tournage suisse peut maintenir systématiquement les tolérances suivantes : ±0,0002 in. (±5 µm). Avec des trajectoires d'outils compensées et un liquide de refroidissement à température contrôlée, Falcon peut atteindre ±0,0001 in. (±2,5 µm) sur des pièces usinées de petit diamètre, inférieur à ½ in. (12 mm).
2. Tolérance géométrique - La rondeur (par exemple, la précision dimensionnelle autour de son axe central) et la cylindricité (c'est-à-dire la mesure combinée du degré de conicité et de rectitude) contrôlent les vibrations. Par exemple, les supports de douille-guide suisses limitent l'erreur de rondeur à moins d'environ 0,00012 in. (3 µm). La cylindricité est maintenue dans 0,0002 in. sur une longueur de 4 in.
3. Battement - Le faux-rond total (TIR) est la mesure de la déviation de surface sous forme de battement de rotation. Pour les arbres de transmission de haute précision, nous garantissons que le faux-rond total radial (TIR) est inférieur ou égal à ±0,0002 in. (±5 µm) entre deux diamètres quelconques.
Note aux ingénieurs : Lors de la spécification du battement, référez-vous toujours aux surfaces de référence fonctionnelles (par exemple, le palier de roulement) plutôt qu'à des caractéristiques arbitraires.
Le choix du matériau affecte l'usinabilité, la réponse au traitement thermique et les performances finales. Voici des options éprouvées pour les arbres CNC sur mesure :
| Famille de matériaux | Exemples d'alliages | Usinabilité suisse | Dureté typique | Applications clés |
| Acier inoxydable | 303, 304, 316, 17-4 PH | Bonne – Excellente | 20–45 HRC | Médical, marin, équipement alimentaire |
| Titane | Grade 2, Grade 5 (6Al-4V) | Moyenne (nécessite des outils tranchants) | 30–41 HRC | Aérospatial, chirurgical, course |
| Laiton | C360, C464 | Excellente | 80–90 HRB | Arbres de vannes, composants électroniques |
| Aluminium | 6061, 7075 | Excellente | 60–95 HRB | Robotique, essieux de drones |
| Acier trempé | 4140, 4340, 52100 (avant traitement thermique) | Moyenne – Bonne | 45–62 HRC | Arbres de transmission lourde |
| Acier au carbone | 12L14, 1144, 1045 | Excellente – Bonne | 15–25 HRC | Arbres industriels généraux |
Options plaquées et anodisées : Pour la résistance à la corrosion ou à l'usure, Falcon propose des arbres usinés plaqués (zinc, nickel, nickel autocatalytique) et des arbres CNC anodisés (Type II ou Type III, revêtement dur sur aluminium).
Composants : Arbres d'instruments chirurgicaux, mandrins de forets à os, guides d'aiguilles de biopsie.
Exigences : Matériaux biocompatibles (316 SS, Ti6Al4V), pas d'arêtes vives, passivation.
Plage de diamètres typique : 0,5 mm – 12 mm.
Composants : Arbres d'actionneurs d'articulation, générateurs d'ondes d'entraînements harmoniques, arbres de montage de codeurs.
