Peu d'ingénieurs accordent beaucoup d'attention aux vis jusqu'à ce qu'elles cèdent. Mais dans les applications qui repoussent les limites de la résistance, de la légèreté et de la résistance à la corrosion, la vis à métaux en titane est cruciale. Qu'il s'agisse d'assembler des structures aérospatiales ou de fixer des fragments osseux en chirurgie orthopédique, ces petites pièces accomplissent un travail gigantesque.
Mais pourquoi des vis en titane ? Le titane est-il bon pour les vis ? Et comment fabrique-t-on des composants d'une telle précision ? Nos ingénieurs chez Falcon CNC Swiss conçoivent des vis à métaux en titane sur mesure depuis plus de deux décennies pour les industries les plus exigeantes de la planète. Le guide ci-dessous vous apporte les réponses techniques nécessaires, que ce soit pour un dispositif médical ou un approvisionnement aérospatial.
Une vis en titane est une fixation filetée usinée à partir de titane ou de ses alliages (le plus souvent, pour les applications de vis à métaux, le grade 5 Ti-6Al-4V ou, pour d'autres utilisations du titane, le grade 2 ou le titane commercialement pur). Loin d'être une simple vis de fixation, elle offre des propriétés uniques. Plus légère que l'acier (environ 40 %), totalement amagnétique, hautement résistante à la corrosion, biocompatible, les vis en titane sont des composants d'ingénierie plutôt que de simples fixations.
Dans les bonnes applications, le titane est excellent. Son rapport résistance/poids élevé le rend adapté à l'aérospatiale et aux applications automobiles haute performance où la légèreté est primordiale. Pour les applications médicales, sa biocompatibilité signifie que le corps l'accepte facilement ; on le retrouve dans tout, des vis à os aux implants de fixation spinale et de reconstruction du LCA. Sa résistance à la corrosion – en particulier à l'eau salée – et son immunité aux produits chimiques le rendent souhaitable pour les équipements marins et de traitement chimique.
Lorsqu'il envisage le titane pour les vis à métaux, un ingénieur notera :
Le coût. Le titane coûte plusieurs fois plus cher qu'un métal standard comme l'acier inoxydable ou le laiton, ce qui rend les vis à métaux en titane plus chères.
Le grippage/l'adhérence à lui-même lors du serrage. Cela inclut l'adhérence d'une vis aux mâchoires d'une clé.
La difficulté d'usinage. Comme décrit ci-dessus ; cela nécessite des ateliers d'usinage du titane spécialisés.
Les prix peuvent varier considérablement pour les vis en titane de qualité médicale utilisées dans des situations comme la reconstruction du LCA : une fourchette approximative pour une vis pourrait être de 3 à 12 dollars pour des composants de base comme une vis d'interférence ou une ancre à suture ; les kits stériles plus grands coûteraient plus cher. Les coûts sont basés sur les exigences du titane brut (un alliage très dur), l'usinage de précision, la stérilisation et le contrôle qualité rigoureux requis pour les implants.
Fabriquer une minuscule vis à métaux (souvent utilisée en électronique) est l'un des travaux les plus difficiles dans un atelier d'usinage. Les ateliers d'usinage du titane doivent soigneusement équilibrer les paramètres de coupe pour traiter les propriétés délicates de l'alliage de titane avec sa faible conductivité thermique, et l'usure rapide des outils due à l'interaction chimique. Pas de blague : les ateliers d'usinage qui fabriquent des vis à métaux en titane doivent posséder ces connaissances et cette expérience. En savoir plus sur notre expertise en matière de capacités d'usinage du titane→

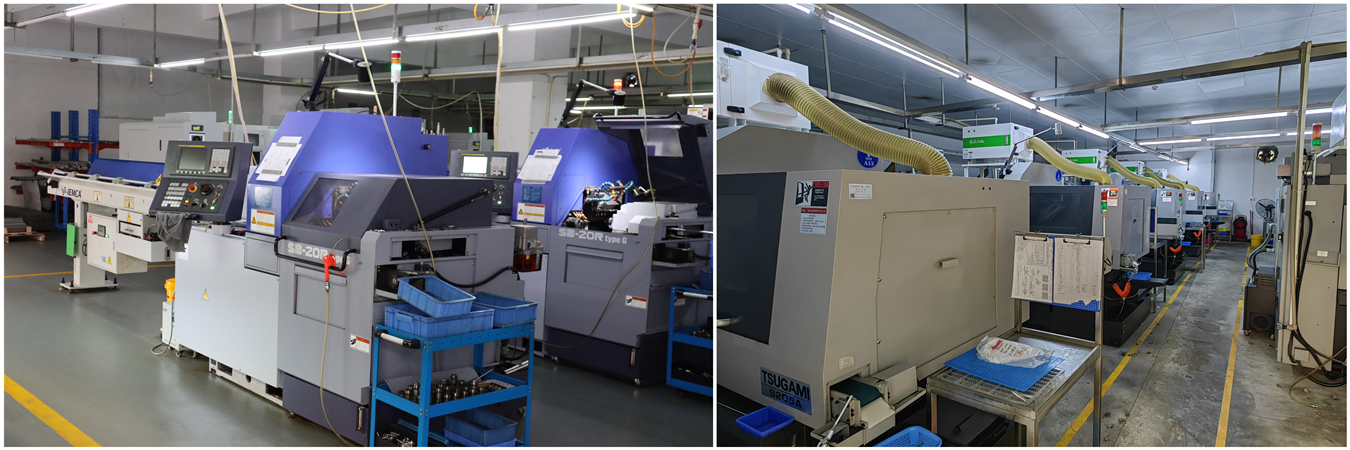

Pour les très petites vis à métaux en titane, courantes dans les domaines médical et électronique, les tours CNC suisses sont la solution, comme le montrent tous les documents ci-dessus. Comme discuté en détail, l'usinage de très petits filetages devient une science absolue, et des services comme l'usinage suisse de vis ultra-précision de Swissturn USA s'en occupent.
Position de la douille de guidage ; soutiendra, surtout, la pièce aussi près que possible de la coupe du matériau, ce qui maintient la déflexion au minimum lorsque l'on tente d'usiner de longues ébauches de vis de petit diamètre.
Évacuation des copeaux ; un liquide de refroidissement à haute pression est absolument crucial pour aider à évacuer les copeaux et contrôler la chaleur dans la zone de coupe. Essentiel lors de l'usinage du titane.
Filetage de précision ; des capacités de filetage à un seul point ou autres pour post-fraiser les filetages, afin de produire des formes de filetage par formage ou roulage. Même si l'on fraise plutôt que de rouler ou former les filetages, un atelier d'usinage doit maîtriser les paramètres clés ; tout comme en tournage.
En regardant les études qui optimisent spécifiquement le processus, on voit beaucoup d'attention portée aux paramètres de base ; comme dans Koller (2019) Vis à métaux en titane sur mesure. (Notez l'attention portée à la sélection des outils, à la vitesse d'outil, à la stratégie de filetage et à la profondeur ; il existe des vis spéciales pour l'application, et très peu de marge d'erreur.) :
Vous devrez peut-être utiliser un outil en carbure micro-grain tranchant, avec un revêtement tel que TiAlN (nitrure de titane et d'aluminium) qui résiste à l'adhérence chimique et à l'usure en dépouille ; géométrie légèrement optimisée.
Malgré des vitesses de coupe pratiquement plus faibles, essayez de maintenir une charge de copeaux agressive, car une déformation importante de l'outil peut conduire à un écrouissage.
Considérant que votre « trou de fond » doit être formé correctement, étroitement contrôlé et légèrement conique en diamètre pour tenir compte de l'action de retour élastique du matériau lors du taraudage.
Assez courant :
Pour les filetages minuscules et profonds, il est souvent préférable d'utiliser une stratégie de filetage à grande vitesse avec des fraises « à dents sautées », en gardant votre profondeur de coupe petite et interrompue, plutôt que continue. Une autre façon est d'utiliser un taraud à cannelures hélicoïdales ou une fraise à fileter, avec une géométrie légèrement optimisée, ce qui non seulement réduit vos efforts de coupe mais vous aide également à éviter la fracture ou la casse de votre outil. Cela dans un petit adaptateur de vis à 2000 tr/min. En savoir plus sur notre expertise en CNC de type suisse. →

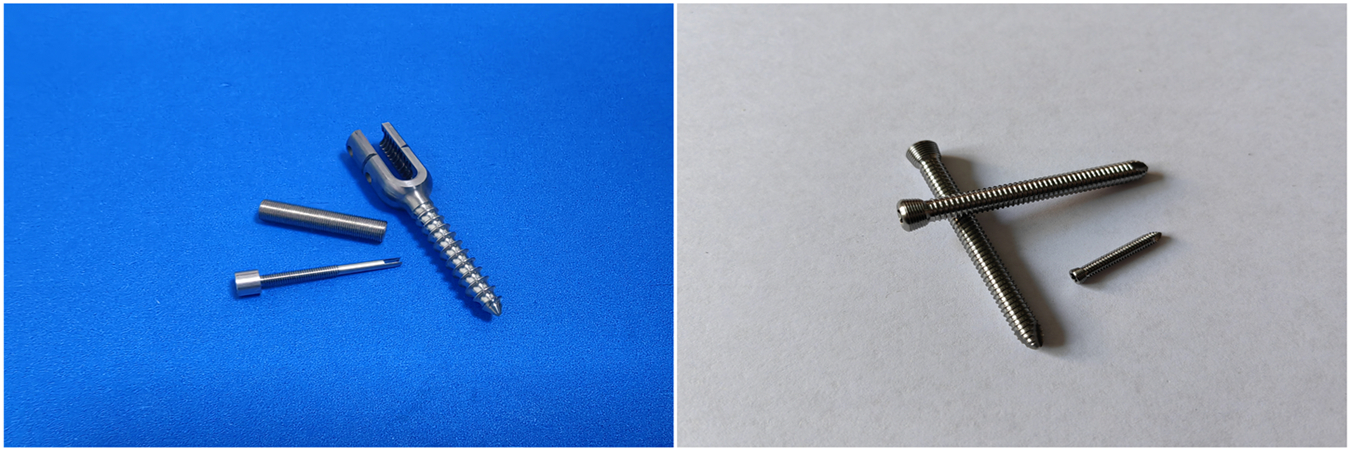

Comme pour tant de composants de précision, la norme la plus élevée pour les vis à métaux en titane se trouve dans le domaine médical. Généralement en alliage Grade 23 ELI (Extra Low Interstitial), ces vis à métaux en titane sont typiquement utilisées pour :

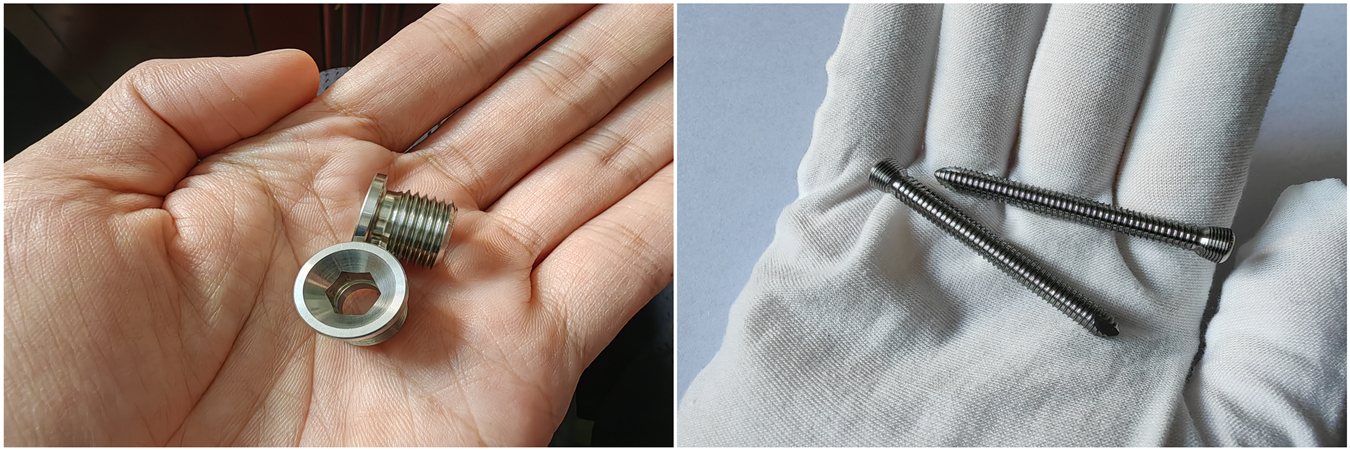

Vis à os orthopédiques : Pour la fixation de fractures, la fusion spinale et la chirurgie reconstructive. Elles doivent être usinées avec des tolérances rigoureuses et ont souvent une finition stérile.
Implants craniomaxillofaciaux (CMF) : Minuscules vis (d'un diamètre aussi petit que 1,2 mm) utilisées pour fixer des plaques osseuses lors de la reconstruction du visage.
Composants d'implants dentaires : Vis de pilier précises pour implants. La vis doit maintenir un ajustement précis et une résistance élevée à la fatigue.
Implants de médecine sportive : Vis d'interférence pour la reconstruction du LCA/LCP des ligaments du genou. Nécessite une géométrie de filetage précise pour les greffons.
Dans l'aérospatiale, chaque gramme réduit sur une fixation signifie une meilleure efficacité énergétique. Chaque fois que possible, les concepteurs aérospatiaux souhaitent des fixations pour les cellules fabriquées à partir d'alliage de titane à haute résistance. Ceux-ci peuvent inclure :
Fixations structurelles : Utilisées pour assembler des composants, des garnitures et le revêtement.
Composants moteur : Pièces de fixation acheminées dans des zones moins extrêmes en température.
Exigences non magnétiques : Idéal pour l'aérospatiale d'équipements sensibles avec capteurs ou électronique.
Choisir le bon partenaire pour fabriquer vos vis à métaux en titane est une considération importante. Vous avez besoin de plus qu'un atelier d'usinage ; vous avez besoin d'un partenaire d'ingénierie.
Expérience avérée : Si c'est pour l'aérospatiale, recherchez un atelier d'usinage du titane qui a déjà travaillé avec des clients aérospatiaux – plus de 20 ans d'expérience seraient un bon indicateur.
Équipement avancé : Mentionne sur son site web qu'il dispose de tours CNC à haute rigidité (Citizen, Star, Tsugami de type suisse pour les petites pièces). Les systèmes de liquide de refroidissement à haute pression sont préférés pour évacuer les copeaux des parois.
Validation des processus : Pour le médical, recherchez une validation stricte des processus (IQ, OQ, PQ), et exigez des rapports d'essai de matériaux certifiés (CMRR).
Support d'ingénierie (DFM) : Un fabricant de vis à métaux en titane de précision de premier plan fournira des retours utiles concernant la conception pour la fabrication (DFM) de votre pièce.
Systèmes qualité : La certification ISO 13485 (médical), ISO 9100 (aérospatial), et d'autres non mentionnées est requise pour les applications critiques.
Tout cela se trouve chez Falcon CNC Swiss. Notre installation utilise des fermetures impliquant un travail complexe sur petit diamètre. Nous fournirons également une revue informelle pour le DFM et assurerons une supervision qualité à chaque étape de la fabrication de votre vis à métaux en titane sur mesure.
La vis à métaux en titane est une conception étonnante en ce sens qu'elle permet des produits incroyables dans l'aérospatiale et le médical, entre autres. Apprendre à les fabriquer ne consiste pas seulement à connaître les propriétés, les capacités et les limites du fabricant ; c'est aussi saisir la philosophie de l'exécution parfaite. Si vous connaissez la vis, vous connaissez le marché. Si vous la touchez, rendez-la belle.
