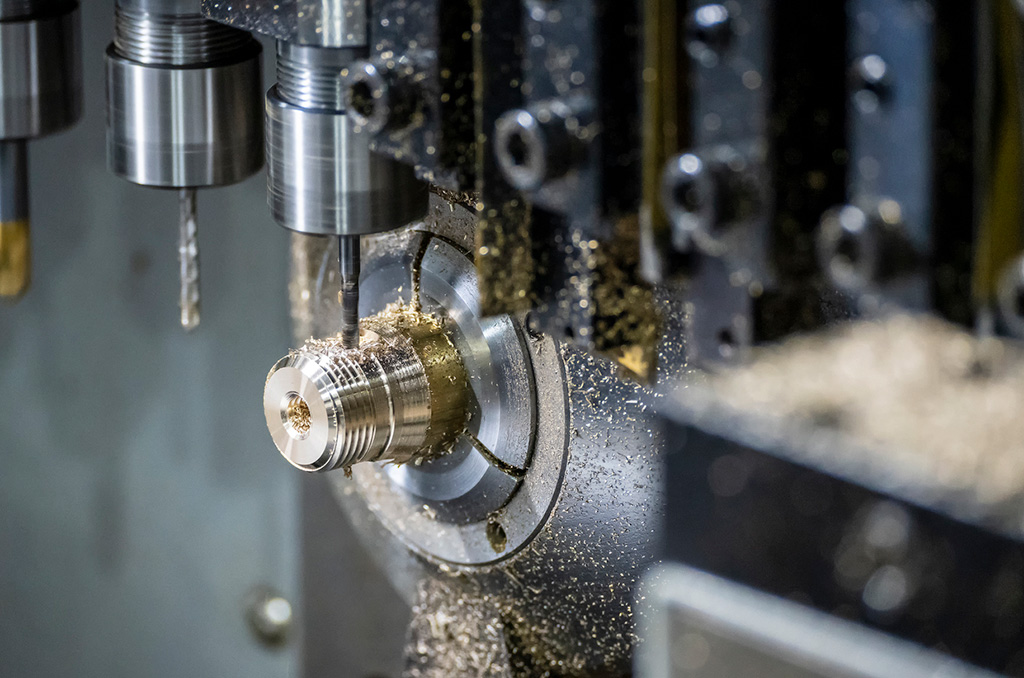

Le tournage suisse, également connu sous le nom de tournage de type suisse, est un processus d'usinage de précision utilisé pour fabriquer des pièces petites et complexes avec des tolérances très serrées. Il est généralement effectué à l'aide d'un tour de type suisse, un centre de tournage spécialisé conçu pour les pièces de petit diamètre de haute précision.
Le tournage suisse est né au XIXe siècle avec le développement de la machine à décolleter suisse (également connue sous le nom de tour suisse ou tour automatique suisse). Créé en Suisse pour faciliter la production en série de vis miniatures pour l'industrie horlogère naissante, la précision de la machine à décolleter suisse et sa capacité à traiter de petites pièces en ont fait un outil précieux pour les horlogers. Le procédé a évolué pour être utilisé dans une large gamme d'industries aujourd'hui.
Dans le monde de l'usinage de précision, le tournage suisse et le tournage conventionnel sont deux méthodes largement utilisées pour créer des pièces tournées. Bien que les deux processus soient conçus pour donner aux matériaux des dimensions spécifiques, ils diffèrent considérablement en termes de conception de la machine, d'opérations d'usinage, de temps de cycle et d'efficacité globale. Dans cet article, nous explorerons les principales différences entre le tournage suisse et le tournage conventionnel, vous aidant à comprendre quand et pourquoi chaque méthode est adaptée à différentes applications.
1. Tête : Fixe vs. Mobile
L'une des différences les plus fondamentales entre le tournage suisse et le tournage conventionnel réside dans la conception de la tête.
Tours conventionnels : Dans le tournage conventionnel, la tête est fixe et la pièce est généralement serrée en place par une pince ou un mandrin. Une contre-poupée peut être utilisée pour soutenir l'extrémité opposée de la pièce, en particulier pour les pièces longues. L'outil de coupe se déplace vers la pièce, enlevant de la matière pendant que la pièce tourne.

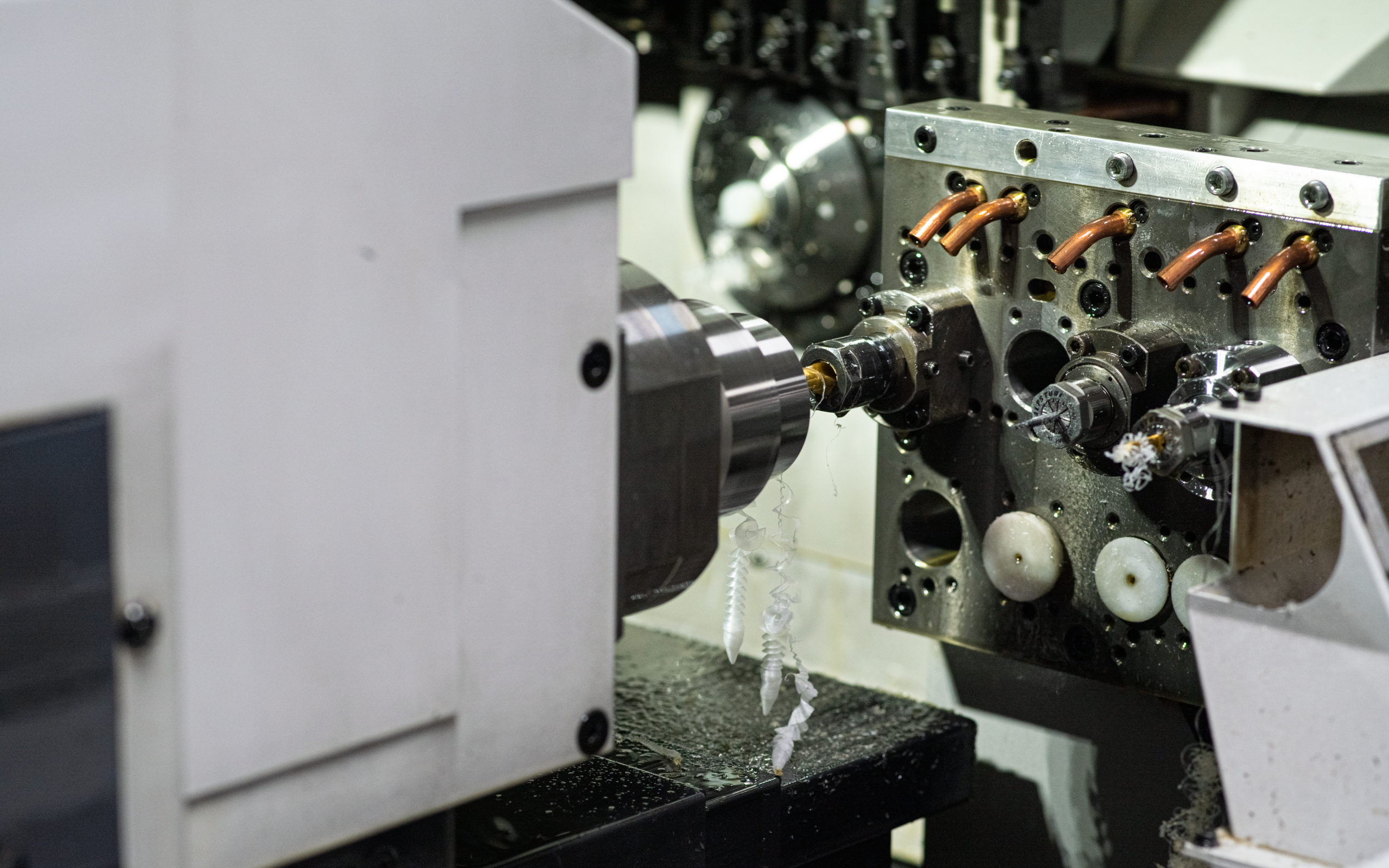

Tours de type suisse : Contrairement aux tours conventionnels, les tours de type suisse sont dotés d'une tête mobile. La pièce est maintenue dans une pince et avancée à travers le guide-bague le long de l'axe Z pendant son usinage. Cela permet une plus grande flexibilité dans l'usinage de petites pièces avec un rapport longueur/diamètre élevé et minimise la déformation pendant le processus de tournage.
2. Processus d'usinage : Segmentation vs. Opération unique
Les processus d'usinage sur les tours suisses et conventionnels diffèrent considérablement dans la manière dont ils traitent la pièce pendant les opérations.
Tours conventionnels : Dans le tournage traditionnel, la pièce est généralement usinée en une seule fois. L'outil de coupe se déplace à différentes positions pour effectuer des opérations individuelles, en changeant d'outil si nécessaire. Ce processus traite généralement une opération à la fois et est plus lent que l'usinage de type suisse, car toute la pièce est exposée à l'outil pendant chaque opération.
Tours de type suisse : Le tournage suisse est beaucoup plus efficace grâce à son processus d'usinage segmenté. Au fur et à mesure que la pièce avance à travers le guide-bague, l'outil de coupe peut se concentrer sur des parties spécifiques de la pièce à chaque étape, augmentant ainsi la cohérence et la précision. Cette approche segmentée permet aux tours suisses de produire des géométries complexes plus efficacement et avec moins d'interventions manuelles, ce qui conduit finalement à un débit plus élevé.
3. Guide-bague : Stabilité vs. Déformation
Le guide-bague est une caractéristique clé qui distingue les tours suisses des tours conventionnels, en particulier pour les pièces longues et minces.
Tours conventionnels : Dans le tournage conventionnel, la pièce est fixée en place et généralement soutenue par une pince. Pour les pièces longues avec des rapports longueur/diamètre élevés, cette configuration peut entraîner une déformation, car le porte-à-faux de la pince provoque un balancement de la pièce, compromettant la précision.
Tours de type suisse : Les tours suisses utilisent un guide-bague pour soutenir la pièce, qui est introduite dans la machine à travers la bague. Cela permet un usinage plus proche du point de soutien, réduisant la déformation de la pièce et augmentant la stabilité. Grâce à ce soutien supplémentaire, les tours suisses peuvent effectuer des coupes plus profondes en une seule passe, plutôt que de multiples passes peu profondes comme le font les tours conventionnels.
4. Temps de cycle : Efficacité et complexité
Le temps de cycle est un facteur important lors de la comparaison de la productivité des machines de tournage suisse et conventionnelles.
Tours conventionnels : Les tours traditionnels nécessitent généralement une opération à la fois, changeant d'outil pour chaque étape, ce qui augmente le temps de cycle global. Selon la complexité de la pièce, des opérations supplémentaires et des changements d'outils peuvent être nécessaires.
Tours de type suisse : Les machines suisses sont conçues pour une haute efficacité, capables d'effectuer plusieurs opérations d'usinage en un seul cycle. Avec la capacité d'utiliser 7 à 13 axes (contre 2 à 5 axes sur les tours conventionnels), les tours suisses peuvent réduire considérablement les temps de cycle, en particulier pour les géométries complexes. L'alimentation automatique de la barre réduit encore les temps d'arrêt, ce qui rend les tours suisses idéaux pour la production de masse.
5. Liquide de refroidissement : Différences de lubrification
Le choix du liquide de refroidissement varie également entre le tournage suisse et le tournage conventionnel.
Tours conventionnels : Généralement, des liquides de refroidissement à base d'eau sont utilisés pour dissiper la chaleur et réduire la friction pendant l'usinage.
Tours de type suisse : Le tournage suisse utilise des liquides de refroidissement à base d'huile qui, bien qu'ayant une capacité thermique inférieure à celle de l'eau, offrent une lubrification supérieure. Cela réduit la friction, minimise la génération de chaleur et aide à prévenir l'usure des outils. Les liquides de refroidissement à base d'huile offrent également une protection supplémentaire contre la rouille, prolongeant la durée de vie des outils et de la machine.
6. Post-traitement : Exigences de finition
Une autre différence clé est la nécessité d'un post-traitement après l'usinage.
Tours conventionnels : Les pièces produites sur des tours conventionnels peuvent nécessiter des processus de finition secondaires supplémentaires, tels que le polissage, le meulage ou l'ébavurage, en particulier si la pièce a des tolérances serrées ou des caractéristiques complexes.
Tours de type suisse : Les tours suisses sont capables de produire des pièces avec une précision exceptionnelle et des finitions fines, réduisant voire éliminant le besoin d'opérations de finition secondaires. Cela est particulièrement précieux dans des industries comme l'aérospatiale et la fabrication de dispositifs médicaux, où la qualité et la précision des pièces sont essentielles.
7. Coût : Investissement initial vs. Économies à long terme
Le coût de l'équipement est une considération importante lors du choix entre le tournage suisse et le tournage conventionnel.
Tours conventionnels : Les tours traditionnels sont généralement moins chers à l'achat initial, car ils sont de conception plus simple et nécessitent moins de fonctionnalités complexes.
Tours de type suisse : Les tours suisses, en raison de leurs fonctionnalités avancées, sont généralement plus chers à l'achat initial. Cependant, lorsqu'ils sont utilisés pour la production en grande série de pièces complexes, ils peuvent s'avérer plus économiques à long terme. La capacité à effectuer plusieurs opérations en un seul cycle et à réduire le temps d'usinage compense souvent l'investissement initial plus élevé.
Mouvement de la pièce : Contrairement aux tours traditionnels où la pièce est stationnaire et l'outil de coupe se déplace, dans le tournage suisse, la pièce est introduite dans l'outil de coupe, qui reste stationnaire. La pièce se déplace le long de l'axe Z, ce qui permet des coupes extrêmement précises, en particulier sur des pièces de petit diamètre et de grande longueur.
Haute précision : Les machines de tournage suisse sont capables d'atteindre des tolérances très serrées, souvent de l'ordre du micromètre, ce qui est idéal pour des industries comme l'aérospatiale, les dispositifs médicaux, l'électronique et l'automobile, où la précision est essentielle.
Géométries complexes : Le tournage suisse est idéal pour les pièces avec des caractéristiques complexes, telles que des filetages fins, des rainures et des trous transversaux, et est particulièrement efficace pour produire des pièces avec un rapport longueur/diamètre élevé.
Haute précision et exactitude : Le tournage suisse dépasse la précision des tours traditionnels à tête fixe, en particulier pour les petites pièces complexes.
Pièces de petite taille et rapports longueur/diamètre élevés : Cette méthode est particulièrement adaptée au tournage de pièces longues et fines, car elle peut gérer des rapports longueur/diamètre élevés.
Efficacité : Le tournage suisse permet une production en grande série de pièces de précision avec un minimum de déchets de matière et moins de changements d'outils.
Le tournage suisse est largement utilisé dans les industries qui nécessitent des pièces petites, très précises et complexes. Sa capacité à produire des composants avec des tolérances serrées et des caractéristiques complexes le rend idéal pour les applications où la précision est essentielle. Voici quelques-unes des principales applications du tournage suisse :
1. Dispositifs médicaux
Le tournage suisse est largement utilisé dans la production de composants médicaux en raison de sa capacité à fabriquer de petites pièces complexes et de haute précision nécessaires pour les instruments et implants médicaux. Les applications courantes incluent :
Outils chirurgicaux (ex. scalpels, pinces)
Implants (ex. prothèses articulaires, implants dentaires)
Aiguilles et cathéters (ex. aiguilles hypodermiques, composants de cathéters IV)
Dispositifs orthopédiques (ex. vis, plaques)
Connecteurs et boîtiers médicaux pour dispositifs électroniques
2. Aérospatiale
L'industrie aérospatiale nécessite des pièces avec des tolérances extrêmement serrées et une fiabilité élevée. Le tournage suisse est utilisé pour produire de petits composants complexes tels que :
Fixations (ex. boulons, vis et rivets)
Composants de moteurs d'avion (ex. aubes de turbine, injecteurs de carburant)
Composants de train d'atterrissage
Pièces de vannes de précision (ex. régulateurs de pression, clapets anti-retour)
3. Électronique
Le tournage suisse est essentiel pour produire de petits composants électroniques complexes utilisés dans une grande variété d'appareils. Les applications incluent :
Connecteurs (ex. broches, douilles et bornes)
Capteurs (ex. capteurs de pression, capteurs de température)
Interrupteurs et composants micromécaniques
Composants de haute précision pour appareils mobiles, ordinateurs et équipements de télécommunications
4. Automobile
Dans l'industrie automobile, le tournage suisse est utilisé pour fabriquer des composants de précision essentiels aux performances du véhicule. Les applications courantes incluent :
Injecteurs de carburant
Vannes (ex. soupapes de surpression, vannes de régulation)
Connecteurs électriques
