À mesure que les appareils électroniques deviennent plus compacts mais plus rapides, ils génèrent des quantités de chaleur accrues. Leurs boîtiers doivent donc offrir une bonne protection thermique et être conçus correctement pour que les composants s'adaptent à l'intérieur et permettre une facilité de fabrication des connexions.
L'usinage CNC est utilisé pour créer des pièces destinées à ces boîtiers électroniques.
Contrairement à l'impression 3D ou au moulage par injection, où les pièces sont limitées par la conception et les contraintes d'usinage, l'usinage CNC peut produire des pièces avec des tolérances extrêmement serrées. Grâce à ces capacités de conception/fabrication, les composants d'appareils électroniques peuvent être fabriqués à partir de matériaux dissemblables pour s'adapter à des espaces restreints.
Que vous choisissiez de fabriquer un dissipateur thermique en aluminium pour évacuer l'excès de chaleur d'un microprocesseur, de créer un boîtier pour un assemblage de PCB afin de protéger des composants électroniques sensibles, ou de construire un connecteur répondant à toutes les exigences électriques, l'usinage CNC apportera la solution adaptée à l'industrie de la fabrication électronique.
Ce guide vous présente les matériaux, les composants et les processus qui comptent pour l'usinage CNC de boîtiers électroniques. Vous apprendrez à équilibrer performance, coût et volume — et pourquoi s'associer au bon service d'usinage CNC de précision fait toute la différence.
Pour réussir la fabrication de votre pièce électronique souhaitée, vous devrez d'abord effectuer des choix de matériaux appropriés pour créer votre pièce. Trois des matériaux les plus couramment utilisés dans l'usinage CNC de l'électronique sont :
En ce qui concerne l'usinage CNC de dissipateurs thermiques et de boîtiers, l'aluminium est de loin le premier choix, et voici plusieurs raisons pour cela :
Conduction thermique : l'aluminium a la capacité de transférer la chaleur des puces et de la dissiper rapidement.
Réduction de poids : contribue à alléger votre appareil.
Facilité d'usinage : aucun problème pour usiner des conceptions complexes d'ailettes de dissipateur.
Résistance à la corrosion : aucun risque de formation de rouille.
Les nuances d'aluminium standard utilisables pour l'usinage CNC incluent le 6061 (à usage général) et le 6063 (mieux adapté à l'anodisation et à l'extrusion complexe). Pour les applications de haute résistance, vous pouvez également utiliser le 7075.
Les composants électroniques peuvent être produits à partir de plastique par usinage CNC si une isolation électrique, un faible poids et/ou une transparence radio sont requis du matériau.
| Matériau plastique | Meilleur pour | Propriété clé |
| ABS | Boîtiers, enveloppes | Résistant, résistant aux chocs, abordable |
| Polycarbonate (PC) | Couvercles transparents, fenêtres d'appareils | Transparent, solide, options ignifuges |
| PEEK | Connecteurs haute température, isolateurs | Excellente résistance à la chaleur et aux produits chimiques |
| Delrin (POM) | Engrenages, pièces coulissantes, corps de connecteurs | Faible friction, stabilité dimensionnelle |
| Ultem (PEI) | Boîtiers haute performance, électronique aérospatiale | Ignifuge, solide, bonnes propriétés diélectriques |
Les pièces usinées CNC attachées aux appareils électroniques peuvent être fabriquées en aluminium brut, mais l'usinage CNC de l'aluminium anodisé est préféré. L'anodisation est un processus électrochimique qui modifie la surface de l'aluminium brut pour former une couche d'oxyde d'aluminium dure, durable et résistante à la corrosion.
Les avantages de l'anodisation pour les pièces électroniques usinées CNC incluent :
Isolation électrique : empêche les conditions de court-circuit.
Résistance à l'usure : haut niveau de durabilité après plusieurs opérations d'assemblage ou de désassemblage.
Choix de couleur : finition noire, transparente, rouge, bleue et or pour l'image de marque ou le codage.
Rayonnement thermique plus efficace : l'aluminium anodisé a une émissivité thermique légèrement meilleure que l'aluminium brut.
De nombreux projets d'usinage CNC pour boîtiers électroniques spécifient une anodisation de type II ou de type III (couche dure) pour la durabilité.
Examinons les composants électroniques spécifiques que vous allez usiner. Ce sont le pain quotidien des pièces électroniques de fraisage CNC et des composants électroniques de tournage CNC.

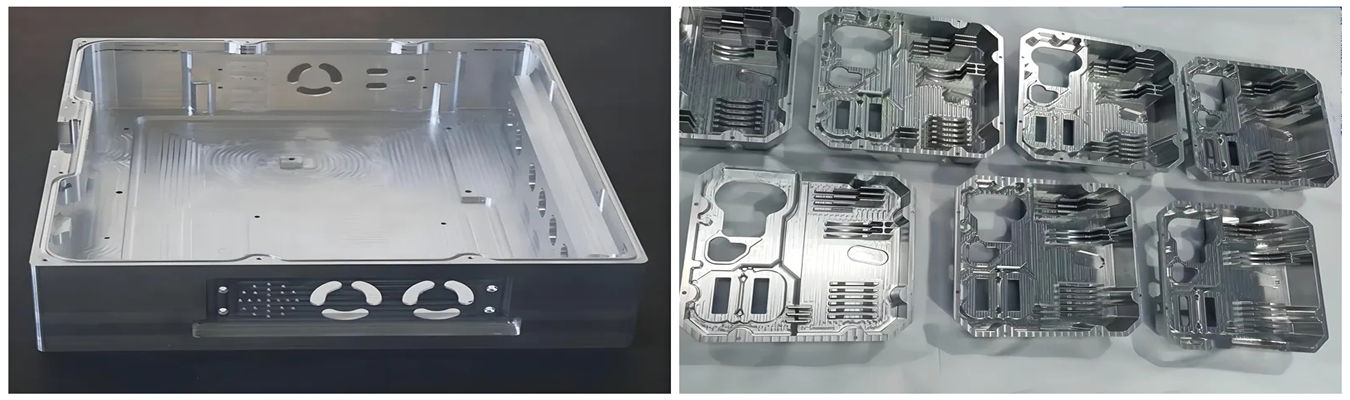

Les circuits imprimés (PCB) nécessitent une protection contre la saleté, l'humidité et les forces mécaniques. L'usinage CNC pour les boîtiers de PCB permet la création d'un boîtier personnalisé qui comprend :
Découpes de précision pour les ports USB, boutons, écrans et interrupteurs.
Ergots de montage pour la fixation interne des vis.
Blindage EMI (uniquement si le boîtier de PCB est en métal).
Trous de ventilation pour la circulation d'air.
Par exemple, le moniteur médical portable nécessitait un boîtier en aluminium léger, hermétiquement scellé, avec une finition anodisée. L'usinage CNC offre la précision et la répétabilité nécessaires pour ces exigences.
L'usinage CNC de dissipateurs thermiques pour l'électronique est l'une des applications les plus courantes. Les dissipateurs thermiques ont un motif d'ailettes complexe (dissipant la chaleur) pour maximiser la surface de dissipation thermique.
Épaisseur des ailettes : trop fines, elles se cassent. Trop épaisses, elles réduisent la surface.
Espacement des ailettes : plus l'espacement est large, plus le flux d'air est important. Cependant, cela réduit la surface.
Épaisseur de la base : doit être suffisamment épaisse pour répartir la chaleur uniformément.
L'usinage CNC peut produire des dissipateurs thermiques avec un espacement des ailettes aussi petit qu'un millimètre et des hauteurs d'ailettes impossibles à atteindre avec l'extrusion ou le moulage sous pression. C'est l'une des raisons pour lesquelles de nombreux appareils électroniques de haute puissance, tels que les LED, les alimentations électriques et les amplificateurs audio, utilisent des boîtiers en aluminium usinés pour servir de source unique de dissipation thermique.
L'usinage CNC de pièces de connecteurs comprend les boîtiers USB, les barillets de prise audio, les corps de connecteurs coaxiaux et les boîtiers de broches personnalisés.
Pourquoi utiliser l'usinage CNC pour les connecteurs ?
To lérances serrées : les connecteurs doivent s'emboîter avec une précision de ±0,01 mm.
Filetages : de nombreux connecteurs nécessitent des pièces filetées, intérieurement ou extérieurement.
Petites caractéristiques : petits trous de broche, rainures de clavette et éléments de verrouillage.
Variété de matériaux : le laiton, l'aluminium, l'acier inoxydable et les plastiques techniques sont les matériaux les plus souvent utilisés.

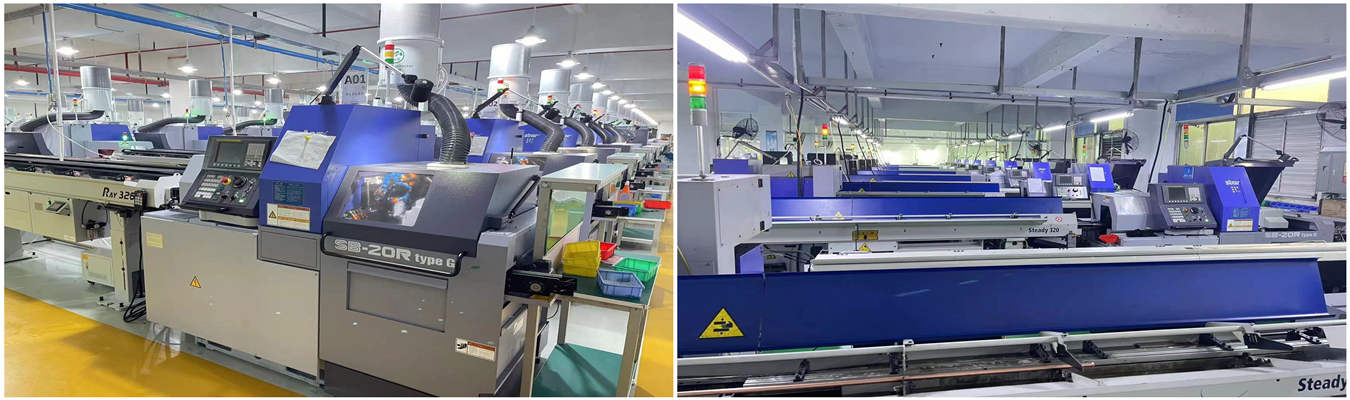

Pour la production de connecteurs en grand volume, le tournage CNC de composants électroniques sur des tours de type suisse est extrêmement efficace.
Les capteurs sont utilisés dans tous les secteurs : automobile, télécommunications, fabrication et médical. Les boîtiers et les supports de montage des capteurs doivent garantir que le capteur est maintenu dans une position exacte à son emplacement de montage. Le fraisage CNC de pièces électroniques pour les capteurs comprend généralement :
Diamètre alésé de précision pour le montage du capteur.
Trous de montage pour accepter les vis ou les clips.
Caractéristiques de gestion des câbles (fentes, clips, canaux).
Les pièces simples peuvent être fabriquées sur des fraiseuses 3 axes. Mais lorsque vous avez besoin d'un usinage CNC 5 axes de l'électronique, c'est parce que la pièce présente :
Des contre-dépouilles (caractéristiques qui ne peuvent pas être usinées directement par le dessus).
Des angles composés (trous ou surfaces à angles multiples).
Des surfaces à courbure composée (par exemple, des boîtiers aux formes ergonomiques ou naturelles).
Par exemple, un boîtier d'appareil portable peut contenir une surface extérieure incurvée et utiliser des caractéristiques d'encliquetage internes qui fournissent un angle pour un port USB. Cela ne nécessitera qu'un seul montage sur une machine CNC 5 axes ; offrant ainsi un plus grand degré de précision et un coût inférieur à celui de plusieurs montages effectués sur des machines CNC 3 axes.
