Introduction : Le petit composant qui fait fonctionner l'ensemble
Chaque fois que vous allumez une lumière, que vous démarrez votre véhicule ou que vous branchez un appareil sur une prise électrique, vous dépendez d'un élément très petit mais essentiel de votre système : un contact électrique. Ces minuscules dispositifs métalliques sont ceux qui établissent ou interrompent réellement le circuit électrique des milliers, voire des centaines de milliers de fois pendant la durée de vie de chaque appareil. S'ils fonctionnent correctement, vous ne les remarquerez jamais et vous serez satisfait de constater que l'appareil continue de fonctionner comme prévu. Cependant, s'ils tombent en panne, l'appareil ne fonctionnera pas, ainsi que le reste de votre système électrique.
Qu'est-ce que c'est ? Que dois-je rechercher dans un matériau de contact électrique : argent, or ou cuivre ? Où puis-je trouver des pièces de contact électrique de qualité ?
Ce guide répondra à chacune de ces questions d'un point de vue technique. Nous tenterons de garder les aspects techniques simples et directs, pour le bénéfice des personnes développant des produits pour toute application, que ce soit un dispositif médical, un système automobile ou un produit industriel ; vous voulez que les contacts électriques fonctionnent correctement à chaque utilisation.
Les contacts électriques sont des pièces qui connectent un circuit électrique ensemble, ou le déconnectent pour l'interrompre. Les contacts électriques se présentent généralement comme 2 morceaux de métal conducteur qui, lorsqu'ils sont mis en contact, créent un chemin pour le courant ; ou lorsque les 2 morceaux se séparent, vous ouvrez le circuit électrique et interrompez le flux de courant.
On trouve des contacts électriques dans d'innombrables dispositifs tels que les interrupteurs électromécaniques, les relais, les connecteurs, les disjoncteurs, etc. Les contacts électriques peuvent être de 2 types : (1) ils peuvent être fixes (c'est-à-dire en position fixe) ou (2) ils peuvent être mobiles (c'est-à-dire qu'une pièce bouge pour créer un circuit électrique ouvert ou fermé).
Par conséquent, la performance globale de la plupart des systèmes électriques dépendra de la fiabilité des contacts électriques. Des contacts électriques mal fabriqués peuvent créer des arcs électriques et une accumulation excessive de chaleur, ainsi que réduire la transmission des signaux électriques, et potentiellement provoquer une défaillance prématurée des équipements électriques. L'importance de sélectionner les fournisseurs de contacts électriques appropriés pour réussir avec vos produits électriques ne saurait être surestimée.
Le matériau que vous choisissez pour vos contacts électriques affecte directement les performances, le coût et la durée de vie. Voici comment les trois options les plus courantes se comparent.
| Matériau | Conductivité électrique | Avantages clés | Applications typiques | Coût relatif |
| Argent | La plus élevée (6,3 × 10⁷ S/m) | Conductivité supérieure ; résistance de contact faible et stable ; bonnes propriétés anti-soudure | Relais, interrupteurs, disjoncteurs, contacts haute puissance | Élevé |
| Or | Élevée | Ne ternit ni ne s'oxyde ; excellente résistance à la corrosion ; résistance de contact électrique stable dans le temps | Dispositifs médicaux, électronique aérospatiale, contacts pour signaux sensibles, applications basse tension | Très élevé |
| Cuivre | Très élevée (5,96 × 10⁷ S/m) | Rentable ; excellente conductivité ; bonne résistance mécanique | Contacts électriques automobiles, connecteurs de puissance, barres omnibus, contacts polyvalents | Faible à modéré |
Quand utiliser chaque type de contact :
Les contacts électriques en argent offrent un excellent compromis entre performances et prix pour la commutation haute puissance et les applications industrielles générales. Ils présentent également une conductivité exceptionnelle et une résistance au soudage.
Lorsque vous travaillez dans un environnement corrosif ou délicat, les contacts électriques en or valent largement leur coût. L'or ne se corrode ni ne ternit, ce qui garantit que les contacts électriques fonctionneront correctement pendant de nombreuses années sans perdre leur capacité à conduire le courant.
Pour les applications sensibles au coût et ne nécessitant qu'une performance modérée, les contacts électriques en cuivre sont une excellente option. La résistivité des contacts électriques en cuivre est presque aussi faible que celle de l'argent ; cependant, ils ne coûtent qu'une fraction du prix.
De nombreux fabricants de contacts électriques proposent également des contacts électriques plaqués. Une base en cuivre plaquée d'or ou d'argent combine la conductivité électrique et la résistance mécanique du cuivre avec les propriétés de surface supérieures d'un métal précieux, offrant une solution de compromis rentable. L'achat de grandes quantités de contacts électriques fabriqués par placage permet aux fabricants de réduire considérablement le coût de leurs matériaux tout en bénéficiant des avantages des performances.
Les contacts électriques peuvent être classés selon leur mode de fabrication. La méthode de fabrication affecte directement la précision, le coût et l'adéquation à différentes applications.
| Méthode de fabrication | Procédé | Précision | Coût typique | Idéal pour |
| Contacts usinés CNC | Découpés à partir de barres de métal massif sur des tours CNC ou des machines suisses | ±0,005 mm à ±0,01 mm | Plus élevé | Géométries complexes, tolérances serrées, conceptions personnalisées, volumes faibles à moyens |
| Contacts emboutis | Découpés à l'emporte-pièce dans des feuilles de métal | ±0,05 mm à ±0,1 mm | Plus faible | Formes simples, très grands volumes (millions de pièces), projets sensibles au coût |
| Contacts plaqués | Métal de base (cuivre ou laiton) avec placage de métal précieux | Dépend du procédé de base | Modéré | Applications nécessitant les propriétés de surface de l'or/de l'argent sans le coût du métal précieux massif |
Pour les contacts électriques personnalisés avec des formes complexes, des tolérances serrées ou des exigences matérielles spécifiques, l'usinage CNC est la méthode privilégiée. Les services d'usinage suisse sont particulièrement adaptés pour les contacts de petit diamètre utilisés dans les connecteurs et les relais.
On trouve des contacts électriques partout dans de nombreuses industries. Voici les utilisations les plus significatives que nous observons :
Contacts électriques pour véhicules
De nombreux véhicules modernes intègrent des centaines de contacts électriques dans des composants et circuits, notamment les relais, interrupteurs, capteurs, connecteurs et modules de commande. Les contacts électriques présents dans les véhicules doivent répondre aux exigences rigoureuses des vibrations, des températures ambiantes extrêmes, de l'humidité et présenter une résistance de contact électrique particulière.
Contacts électriques pour la distribution industrielle et électrique
De nombreuses applications industrielles et de distribution d'énergie telles que les interrupteurs, contacteurs, disjoncteurs et démarreurs de moteur utilisent toutes des contacts électriques de haute qualité pour assurer leur fonctionnalité électrique. La grande majorité des contacts électriques utilisés dans ces applications sont en argent en raison de leur résistance à l'arc et de leur haute durabilité.
Utilisation des contacts électriques dans les dispositifs médicaux
Les dispositifs médicaux tels que les équipements de diagnostic, les instruments chirurgicaux et les dispositifs implantables utilisent des contacts électriques plaqués or, car ils offrent un degré élevé de résistance à la corrosion et une transmission stable des signaux électriques.
Utilisation des contacts électriques dans l'électronique grand public
On trouve des contacts électriques miniatures dans toute l'électronique grand public, tels que les téléphones mobiles/smartphones, les ordinateurs portables et les consoles de jeux ; situés dans les connecteurs, les interrupteurs de circuit et les compartiments de batterie. La majorité des contacts électriques de l'électronique grand public sont fabriqués en cuivre, principalement en raison de leur coût relativement bas.
Utilisation des contacts électriques dans l'aérospatiale/défense
La fiabilité est de la plus haute importance lors de l'utilisation de contacts électriques dans les applications aérospatiales et de défense. Pour cette raison, les fabricants utilisent des contacts électriques plaqués or ou argent, en raison de leurs propriétés élevées de résistance à la corrosion et de leurs performances fiables.

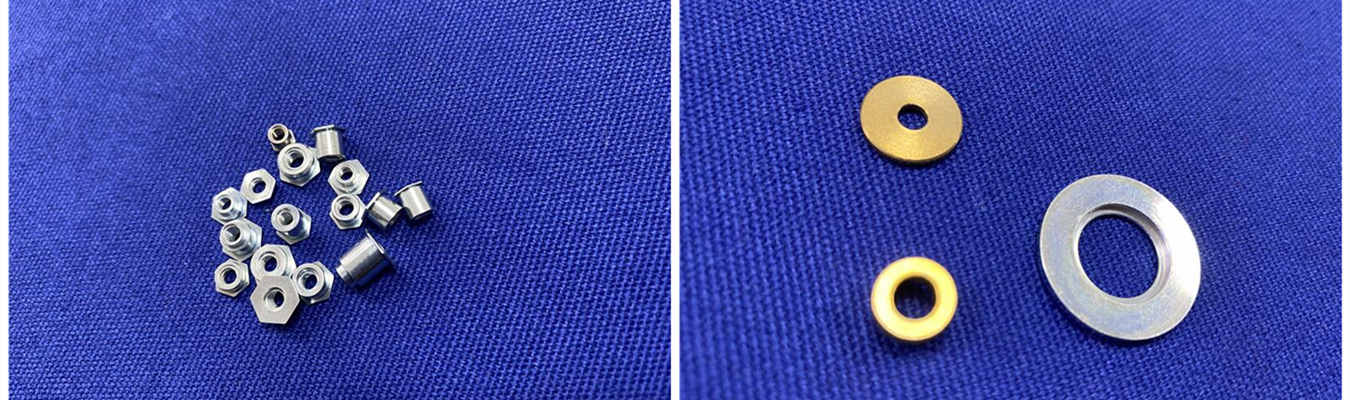

Chez Falcon CNC Swiss, nous fabriquons des contacts électriques personnalisés en utilisant l'usinage CNC avancé et le tournage de type suisse. Notre processus est conçu pour la précision, la cohérence et l'évolutivité.
Nos capacités principales
| Capacité | Détail |
| Équipement | Tours CNC suisses Citizen, Star et Tsugami ; centres d'usinage et de fraisage multi-axes |
| Précision | Tolérances aussi serrées que ±0,005 mm pour les caractéristiques critiques ; excellents états de surface pour une faible résistance de contact |
|
