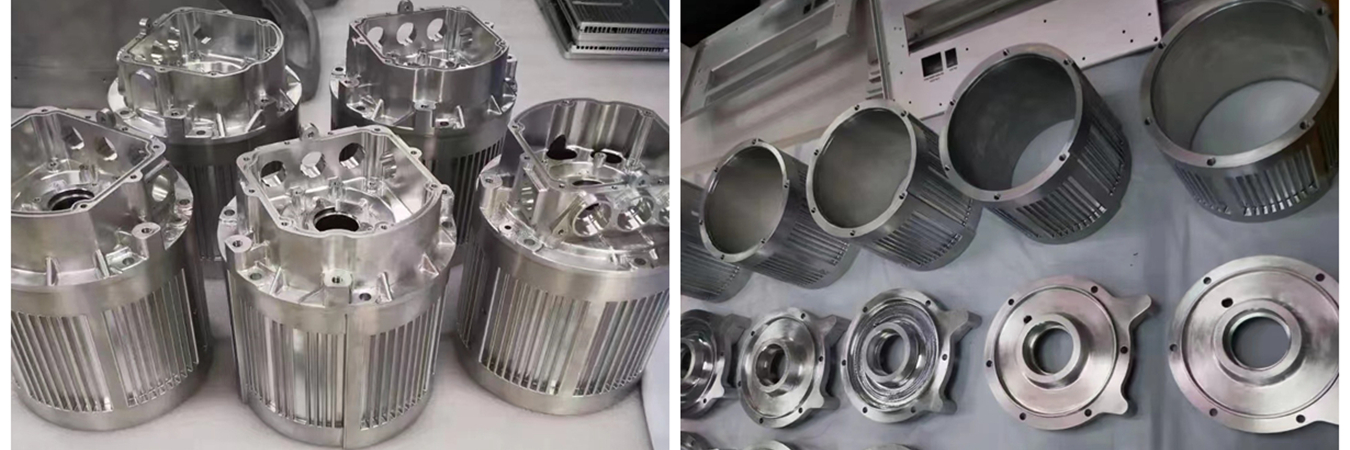

Qu'en est-il de vos appareils électroniques qui méritent de meilleurs logements ? Un boîtier est comme une armure pour vos composants électroniques : il protège les pièces sensibles et vulnérables de la poussière, des chocs et des interférences, et il communique aux utilisateurs comment ils doivent percevoir votre produit – élégant, robuste ou professionnel. Alors, comment construire cette armure ? Si vous voulez quelque chose de solide, précis et d'aspect premium,Boîtiers en aluminium usinés CNCsont difficiles à battre. Alors que le moulage par injection plastique (qui nécessite des moules coûteux pour créer les pièces finales) et la fabrication de tôlerie (qui peut être de forme cubique), l'usinage CNC vous donne des pièces solides et précises directement à partir de votre fichier CAO.
Ce guide est destiné aux concepteurs de produits, ingénieurs mécaniciens et fondateurs qui souhaitent mieux comprendre comment l'usinage CNC peut être utilisé dans la conception et le prototypage deboîtiers de dispositifs électroniques. Nous essaierons de garder le discours technique ennuyeux court et de nous concentrer sur ce qui vous importe : lancer un excellent produit sur le marché.
Les boîtiers sur mesure sont des boîtes de protection créées selon vos spécifications exactes. Au lieu d'acheter une boîte en plastique standard sur une étagère, vous concevez la taille, la forme, les trous et autres caractéristiques. Cela est particulièrement important lorsque votre carte de circuit imprimé a une disposition unique, ou que vous avez besoin de points de montage précis pour les connecteurs et les finitions.
Les boîtiers sont essentiellement définis par leur matériau et leur méthode de fabrication. Les types courants sont :
Boîtiers usinés CNC: Fraisés à partir de blocs solides de métal ou de plastique ; solides et précis, adaptés aux prototypes rapides ou aux produits haut de gamme.
Boîtiers en tôle: "Pliés" et découpés dans des feuilles de métal ; économiques si vous voulez une simple boîte géante, mais pas aussi précis ou solides que les alternatives CNC.
Boîtiers moulés par injection: Moulés dans un moule en plastique ; économiques pour les séries de production à très grand volume (10 000+ unités), mais nécessitent des coûts d'outillage très élevés.
Boîtiers extrudés: Profilés en aluminium extrudés à travers une filière, puis coupés à longueur ; adaptés aux profilés très longs et constants (comme les boîtiers de LED).
Ah, la question à un million de dollars ! Le coût d'unboîtier sur mesuredépend d'un grand nombre de facteurs, tels que :
Complexité: Plus il y a de trous, de filetages et de rayons serrés, plus le temps est long.
Matériau: L'aluminium est relativement abordable et simple à usiner. L'acier inoxydable ou (horreur) le titane coûte plus cher.
Quantité: L'usinage est adapté pour 1 à 1000 unités, mais si vous voulez 10 000 ou plus, vous pouvez envisager des moules – mais le CNC offre de la flexibilité sans frais d'outillage.
Finition: La peinture, l'anodisation ou la sérigraphie ajoutent du coût mais aussi de la valeur.
Un boîtier usiné simple pour un prototype et une petite série, en aluminium usiné, peut coûter entre 50 et 150 $ pièce, mais pour une série de 500, il peut coûter entre 15 et 30 $ pièce. Demandez toujours un examen DFM (Design for Manufacturing) – les bons fabricants de boîtiers usinés peuvent suggérer des modifications qui réduisent le prix sans sacrifier les performances.

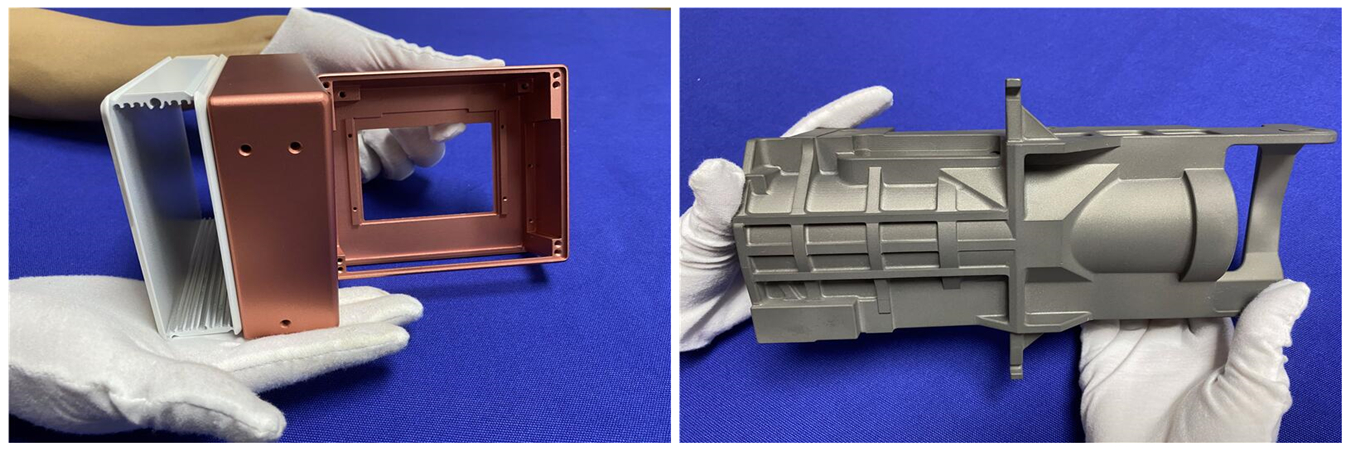

Lors de la conception d'appareils électroniques – comme un moniteur médical, un capteur industriel, un gadget grand public tendance – le boîtier n'est pas seulement une boîte. C'est un composant fonctionnel du système à l'intérieur. Voici pourquoi l'usinage CNC pour les boîtiers électroniques est souvent la meilleure option.
L'électronique nécessite des trous précis pour les connecteurs, écrans et boutons. Avec un boîtier usiné CNC, vos ports USB, LED et interrupteurs d'alimentation s'aligneront correctement à chaque fois. Pas de perçage ou limage manuel. Pensez à des tolérances aussi serrées que ±0,05 mm, et tout s'emboîte comme conçu.
Un boîtier en aluminium usiné est robuste. Il peut survivre aux chutes, vibrations, manipulations brutales et ne se fissurera pas pendant l'utilisation. Comme il est taillé dans un bloc solide, il n'y a pas de joints faibles comme dans la tôle pliée. Ceci est crucial pour les appareils portables ou les équipements utilisés en usine.
Les puces puissantes chauffent. L'aluminium est un bon conducteur de chaleur. En concevant votre boîtier sur mesure en aluminium, vous pouvez intégrer des dissipateurs thermiques directement dans les parois. Le boîtier lui-même évacue la chaleur des puces délicates, et élimine souvent le besoin d'un ventilateur ou dissipateur séparé !
Avez-vous déjà eu votre téléphone qui crée des parasites dans vos enceintes ? C'est l'interférence électromagnétique (EMI). Un boîtier métallique solide usiné CNC agit comme une cage de Faraday. Il empêche le bruit électromagnétique d'entrer ou de sortir. Ceci est important pour les dispositifs médicaux de précision et les équipements de communication.
Soyons honnêtes – les consommateurs jugent un produit par son apparence. Un fabricant de boîtiers en aluminium sur mesure peut vous donner une sensation solide et nette que le plastique ne peut égaler. Avec des finitions comme le grenaillage et l'anodisation (dans la couleur de votre choix) et la gravure au laser, nous nous assurons que votre produit a l'air professionnel et digne de confiance.
D'accord, vous êtes convaincu que l'usinage CNC est la voie à suivre. Voici ce à quoi penser lors de la conception de votre..
| boîtier sur mesure | Matériau | Pros | Cons |
| Meilleur pour | Aluminium 6061 | La plupart des projets : électronique grand public, contrôles industriels, prototypes | Excellente usinabilité, léger, solide, idéal pour l'anodisation |
| Peut se bosseler sous un impact extrême | Aluminium 5052 | Boîtiers en tôle pliée | Bonne résistance à la corrosion, se plie bien |
| Moins rigide que le 6061 pour l'usinage | Acier inoxydable | Environnements difficiles : agroalimentaire, maritime, équipement médical | Très résistant, excellente résistance à la corrosion |
| Lourd, plus difficile à usiner (coûteux) | Laiton | Boutons décoratifs, blindage RF | Belle finition, s'usine facilement, bon conducteur |
| Lourd, coûteux | Plastiques (ABS, Delrin, Polycarbonate) | Léger, isolation électrique, couvercles transparents | Faible coût, léger, non conducteur |
Pas aussi résistant, peut se rayer, mauvaise conductivité thermiquePour 90 % des boîtiers de dispositifs électroniques usinés CNC, l'aluminium 6061 est le choix privilégié. Il est résistant, facile à travailler et se finit magnifiquement. Découvrez nos.
Épaisseur de paroiÉpaisseur de paroi : Vous voudrez un minimum de 1,5 mm à 3 mm environ pour la rigidité – des parois fines entraînent des vibrations désagréables de la pièce lors de l'usinage, ou pire, une sensation de fragilité entre les mains des utilisateurs.
Bossages et entretoisesBossages et entretoises : Besoin de visser quelque chose sur une carte de circuit imprimé ? Concevez de petites zones surélevées ou des plots dans votre modèle (nous appelons cela des bossages) avec des trous pouvant être taraudés. Beaucoup plus propre que de coller des entretoises plus tard.
Congés (coins arrondis)Congés (coins arrondis) : Les outils de coupe sont ronds. Les coins intérieurs auront littéralement un rayon égal à la taille de l'outil. Arrondissez les coins de vos conceptions d'au moins 1 mm, sinon vous risquez d'avoir besoin d'un outil spécial coûteux.
Trous de ventilationTrous de ventilation : Si votre appareil chauffe, prévoyez des fentes ou des trous de ventilation. Faciles à usiner.
Alors, comment un bloc solide de métal devient-il un élégantboîtier en aluminium sur mesure? Lisez la suite pour la version simple de la façon dont nous procédons chez Falcon CNC Swiss.
Révision de conception (DFM)Révision de conception (DFM) : Vous nous envoyez votre modèle 3D (un fichier STEP, par exemple). Nos ingénieurs recherchent les problèmes potentiels, les endroits où les coins sont trop serrés et les parois trop fines, etc., et recommandent des modifications. Cela seul peut vous faire gagner beaucoup de temps et d'argent, sans frais supplémentaires pour vous.
Approvisionnement en matériauApprovisionnement en matériau : Nous allons chercher rapidement le bloc de matériau de taille appropriée (par exemple de l'aluminium 6061) avec un certificat de laminage complet si nécessaire.

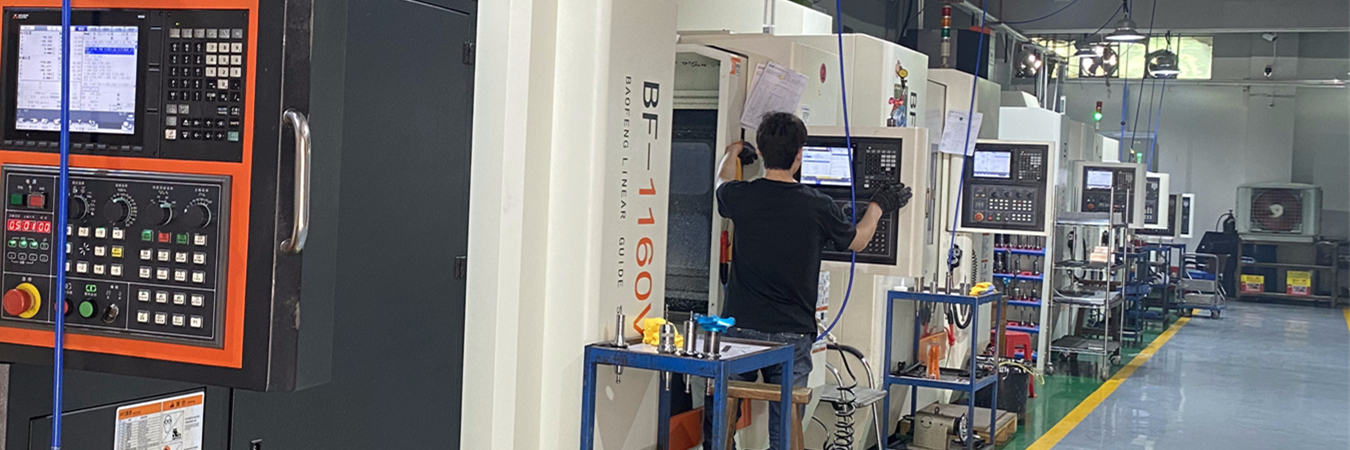

Usinage CNCUsinage CNC : Le bloc est placé dans la fraiseuse CNC. Nos fraiseuses 3, 4 et 5 axes haute technologie creusent les poches à l'intérieur du boîtier, percent tous les trous et façonnent l'extérieur. Si votre boîtier est suffisamment complexe, nous devrons peut-être retourner la pièce dans la machine pour accéder aux deux faces.
Opérations secondairesOpérations secondaires : Besoin de filetages ? Facile, nous taraudons les trous pour vous. Vous voulez une finition superlisse ? Nous faisons cela aussi.
FinitionFinition : Enfin – c'est là que ça devient excitant. Nous pouvons grenailer le boîtier pour une finition mate et uniforme, puis l'anodiser. L'anodisation est un processus électrochimique qui ajoute une couche dure et colorée à l'aluminium pour le protéger de la corrosion (pensez noir, argent, rouge, bleu, tout ce que vous aimez). Nous pouvons également sérigraphier des logos ou des étiquettes directement sur sa surface.
InspectionInspection : Chaque dimension critique est vérifiée ; souvent avec une MMT (Machine à Mesurer Tridimensionnelle) pour s'assurer qu'elle correspond à votre dessin.
Emballage et expéditionEmballage et expédition : Vos pièces sont soigneusement emballées et expédiées.
Découvrez nosfabrication de boîtiers sur mesurecapacités.
Il existe beaucoup defabricants de boîtiers usinés. Voici la raison pour laquelle les ingénieurs et acheteurs reviennent chez nous.
Des ingénieurs qui parlent votre langueDes ingénieurs qui parlent votre langue : Révision DFM incluse. Nous ne prenons pas seulement des commandes. Nous vous aidons à concevoir une pièce meilleure et moins chère à fabriquer.
Guichet uniqueGuichet unique : Nous usinons, anodisons et assemblons – tout en interne. Pas d'envoi de vos pièces à trois fournisseurs différents en croisant les doigts pour qu'ils ne se gâchent pas mutuellement.
ÉvolutifÉvolutif : Besoin de 2 prototypes cette semaine ? C'est possible. 20 000 unités de production le mois prochain ? Nous pouvons aussi le faire. Nos cellules automatisées vous offrent un volume élevé sans sacrifier la précision.
Qualité fiableQualité fiable : Enregistré ISO 9001. Nous mesurons tout. Vous obtenez des pièces qui fonctionnent, à chaque fois.
Devis rapidesDevis rapides : Envoyez-nous votre fichier CAO et vous aurez généralement une réponse sous 24 heures avec un prix et des commentaires.
Nous avons "déjà fait" la personnalisation de boîtiers pour tout, des capteurs IoT aux appareils médicaux portables, des contrôleurs industriels aux équipements audio.
Prêt à construire votre boîtier sur mesure ?
Concevoir un nouveau produit est amusant ! Ne laissez pas le boîtier être une réflexion après coup. Un boîtier bien conçu usiné CNC protégera votre électronique, refroidira vos composants et donnera à votre produit une sensation de "qualité qui en vaut la peine".
Que vous cherchiez un prototype ou un millier d'unités de production, Falcon CNC Swiss peut vous aider.Contactez-nous dès aujourd'hui!
