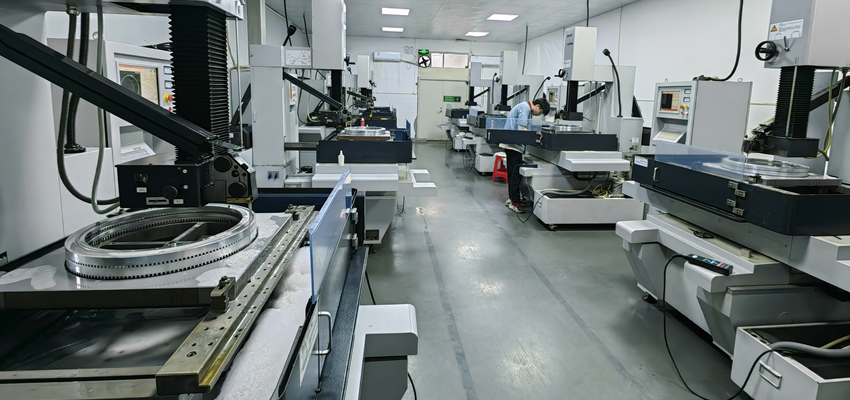

Qu'est-ce que l'usinage de précision CNC ?

Les types courants d'usinage de précision incluent divers procédés qui utilisent des outils commandés par ordinateur pour enlever de la matière d'une pièce, créant des pièces précises et exactes. Voici quelques-uns des types courants :

Fraisage CNC :

Aperçu : Le fraisage CNC implique l'utilisation d'outils de coupe rotatifs pour enlever de la matière d'une pièce. Il peut être utilisé pour une large gamme d'applications, y compris la création de surfaces planes, de fentes et de formes 3D complexes.

Processus : Les machines de fraisage CNC peuvent fonctionner sur plusieurs axes, et l'outil de coupe se déplace le long de la pièce pour la façonner selon la conception programmée.

Tournage CNC (Usinage sur tour) :

Aperçu : Le tournage CNC, ou usinage sur tour, implique la rotation de la pièce tandis qu'un outil de coupe enlève de la matière pour créer des formes cylindriques ou coniques. Il est couramment utilisé pour produire des arbres, des broches et d'autres composants cylindriques.

Processus : Les tours CNC sont polyvalents et peuvent effectuer diverses opérations telles que le dressage, le tournage et le filetage.

Rectification :

Aperçu : La rectification CNC est un procédé d'usinage de précision qui utilise des meules abrasives pour enlever de la matière de la pièce. Elle est couramment utilisée pour obtenir des tolérances serrées et un état de surface élevé sur des matériaux durcis.

Processus : Les machines de rectification CNC peuvent être utilisées pour la rectification plane, la rectification cylindrique et d'autres opérations de rectification spécialisées.

Perçage :

Aperçu : Le perçage CNC implique la création de trous dans une pièce à l'aide d'outils de coupe rotatifs. C'est un procédé d'usinage fondamental utilisé dans une variété d'applications.

Processus : Les machines de perçage CNC peuvent être programmées pour percer des trous de différentes tailles et profondeurs à des emplacements précis sur la pièce.

Usinage par électroérosion (EDM) :

Aperçu : L'usinage par électroérosion utilise des décharges électriques pour enlever de la matière d'une pièce. Il est particulièrement utile pour usiner des formes complexes et des matériaux durcis.

Processus : Les machines EDM CNC utilisent des décharges électriques contrôlées entre une électrode et la pièce pour éroder la matière et créer la forme souhaitée.

Usinage suisse CNC :

Aperçu : L'usinage de précision suisse, ou tournage suisse, est un type d'usinage de précision qui convient bien aux pièces petites, complexes et de haute précision.

Processus : La pièce est maintenue dans une pince et est mise en rotation tandis que les outils de coupe se déplacent selon l'axe Z. Ce type d'usinage est souvent utilisé pour les pièces longues et minces avec des tolérances serrées.

Usinage de vis CNC :

Aperçu : L'usinage de vis personnalisé est une méthode d'usinage de précision polyvalente utilisée pour la production de pièces tournées. Il convient à la production en grande série de pièces de petites à moyennes dimensions.

Processus : Les machines à décolleter sont des tours automatiques qui peuvent effectuer diverses opérations de coupe, telles que le tournage, le perçage et le filetage, en une seule configuration. Elles sont souvent utilisées pour produire des vis, des boulons et d'autres composants filetés.

Micro-usinage :

Aperçu : Le micro-usinage implique la production de pièces et de caractéristiques extrêmement petites avec une haute précision. Il est couramment utilisé dans des industries telles que l'électronique, le médical et l'aérospatiale.

Processus : Le micro-usinage personnalisé utilise des machines CNC avec des mouvements à haute résolution et des outils de coupe spécialisés pour atteindre une précision inférieure au mill

L'usinage de précision CNC est un processus de fabrication polyvalent applicable à une large gamme de matériaux. Voici les matériaux courants utilisés pour l'usinage de précision CNC, classés par catégories de métaux :

Usinage de l'aluminium :

Réputé pour sa légèreté et sa résistance à la corrosion, notreUsinage personnalisé de l'aluminiumprocessus excelle dans la production de composants précis pour les industries aérospatiale, automobile et électronique. Notre expertise garantit des performances optimales et une durabilité pour chaque pièce en aluminium.

Propriétés : Léger, résistant à la corrosion et présentant une bonne usinabilité. Largement utilisé dans l'aérospatiale, l'automobile et les applications d'ingénierie générale.

Usinage du laiton et du cuivre :

Découvrez l'attrait intemporel de l'usinage du laiton et du cuivre chez Falcon. Nos procédés améliorent la conductivité et l'esthétique de ces matériaux, produisant des composants complexes adaptés à vos spécifications. Élevez vos projets avec la sophistication classique du laiton et du cuivre.

Propriétés du laiton et du cuivre : Le laiton est résistant à la corrosion, a un aspect doré et offre une bonne usinabilité. Utilisé pour les applications décoratives, les composants électriques et les pièces de précision. Le cuivre possède une excellente conductivité électrique, est résistant à la corrosion et malléable. Couramment utilisé dans les composants électriques, les échangeurs de chaleur et les connecteurs.

Usinage des plastiques :

La polyvalence rencontre la précision dans nosUsinage personnalisé des plastiquesservices. Que ce soit pour les dispositifs médicaux ou l'électronique grand public, Falcon se spécialise dans la production de composants plastiques personnalisés. Comptez sur nous pour fournir des solutions qui répondent aux exigences uniques de diverses industries où la précision est primordiale.

Ces matériaux, tels que l'acrylique (PMMA), le polyéthylène (PE), le polypropylène (PP), le nylon (polyamide), le Delrin (polyoxyméthylène - POM), etc., couvrent un large éventail de propriétés, permettant à l'usinage de précision CNC de répondre aux exigences spécifiques de différentes industries et applications.

Usinage de l'acier inoxydable :

Découvrez la résistance et la résistance à la corrosion de l'acier inoxydable grâce à nos procédés d'usinage spécialisés. Chez Falcon, nous adaptonsUsinage de l'acier inoxydablepour répondre aux normes exigeantes des industries où la durabilité et la précision sont non négociables. Faites-nous confiance pour fournir des composants conçus pour résister à l'épreuve du temps.

Propriétés : Résistant à la corrosion, haute résistance et durabilité. Couramment utilisé dans les dispositifs médicaux, les pièces automobiles et les composants aérospatiaux.

Usinage du titane :

Entrez dans le domaine des matériaux haute performance avec nosUsinage personnalisé du titaneservices. Réputé pour son rapport résistance/poids exceptionnel et sa résistance à la corrosion, les composants en titane de Falcon sont fabriqués avec précision pour des applications dans les secteurs aérospatial, médical et industriel.

Propriétés : Rapport résistance/poids élevé, résistant à la corrosion et biocompatible. Largement utilisé dans l'aérospatiale, les implants médicaux et les applications haute performance.

CNC Precision Machining offre une combinaison de précision, d'efficacité, de rentabilité et de polyvalence, ce qui en fait une méthode de fabrication privilégiée dans divers secteurs. Ces avantages contribuent à une meilleure productivité globale et à la capacité de répondre à des exigences de qualité strictes.

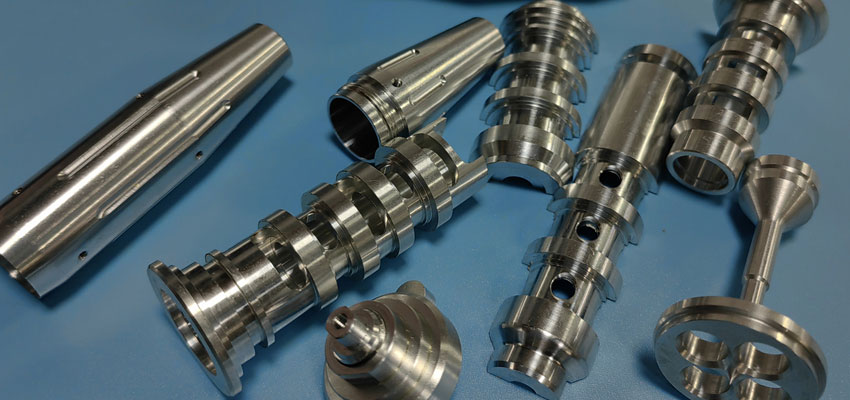

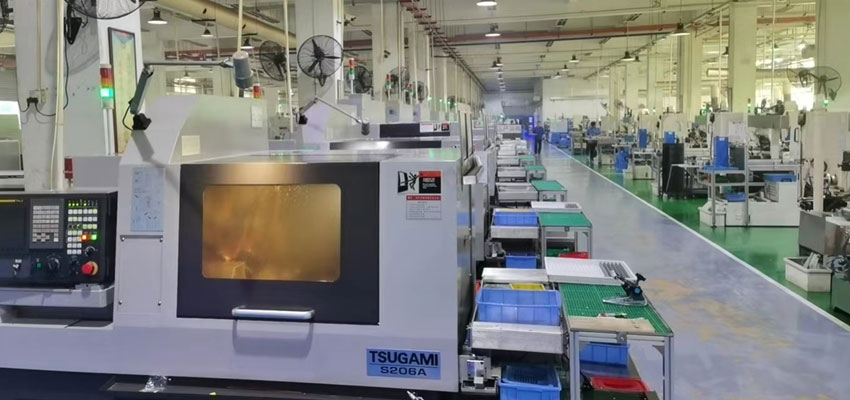

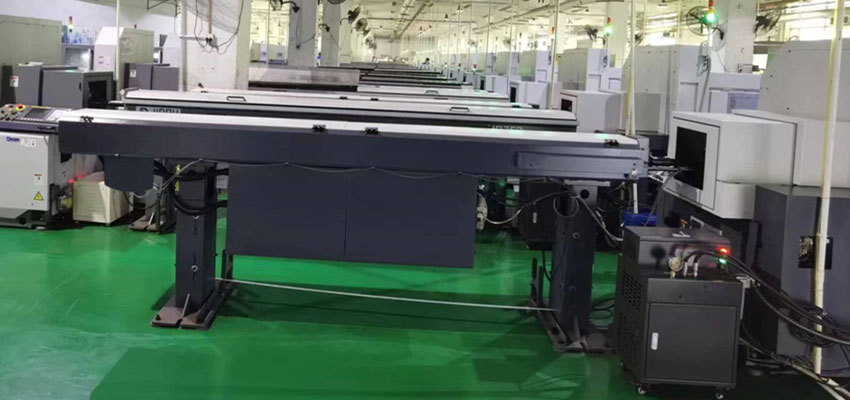

Les avantages de l'usinage de précision CNC sont nombreux et contribuent à son utilisation répandue dans diverses industries. Voici quelques avantages clés :

A. Précision et cohérence améliorées :

Haute précision : Les machines CNC fonctionnent avec une grande précision et peuvent atteindre des tolérances serrées, garantissant que les pièces usinées répondent aux spécifications exactes.

Cohérence : L'usinage CNC offre des résultats cohérents et reproductibles, réduisant les variations dans la qualité des pièces produites.

B. Efficacité et productivité accrues :

Automatisation : Les machines CNC sont automatisées, permettant un fonctionnement continu et sans surveillance. Cela conduit à une efficacité de production accrue et à une réduction des besoins en main-d'œuvre.

Temps de configuration plus rapides : Les machines CNC peuvent être programmées rapidement pour différents travaux, minimisant le temps nécessaire à la configuration et au changement entre les tâches.

Vitesses et avances élevées : L'usinage CNC peut fonctionner à des vitesses élevées, ce qui permet un enlèvement de matière plus rapide et des cycles de production plus courts.

C. Rentabilité de l'usinage de précision :

Réduction des rebuts et des déchets : La précision de l'usinage CNC minimise les erreurs et les déchets, réduisant le besoin de retouches et de matériaux mis au rebut.

Coûts de main-d'œuvre réduits : L'automatisation et le fonctionnement sans surveillance signifient des coûts de main-d'œuvre réduits par rapport aux processus d'usinage manuels.

Polyvalence : Les machines CNC peuvent traiter divers matériaux et produire des formes complexes, éliminant le besoin de plusieurs machines spécialisées et réduisant les coûts globaux.

Outillage optimisé : L'usinage CNC permet d'optimiser les trajectoires d'outils et les stratégies de coupe, prolongeant la durée de vie des outils et réduisant les coûts d'outillage.

D. Flexibilité et personnalisation :

Matériaux polyvalents : L'usinage de précision CNC peut être appliqué à une large gamme de matériaux, y compris les métaux, les plastiques et les composites.

Géométries complexes : Les machines CNC peuvent produire des pièces complexes et élaborées qui peuvent être difficiles ou impossibles à fabriquer avec des méthodes traditionnelles.

E. Contrôle de qualité :

Qualité constante : L'usinage CNC garantit une qualité constante sur les grandes séries de production, réduisant la probabilité de défauts.

Surveillance de la qualité : Les machines CNC sont souvent équipées de capteurs et de systèmes de surveillance pour détecter les problèmes en temps réel, contribuant à un meilleur contrôle de qualité.

F. Adaptabilité aux modifications de conception :

Prototypage rapide : Les machines CNC peuvent être utilisées pour le prototypage rapide, permettant une itération et un test rapides des conceptions.

Modifications de conception : Les modifications du programme d'usinage peuvent être facilement mises en œuvre, facilitant l'adaptabilité aux changements de conception sans temps d'arrêt significatif.

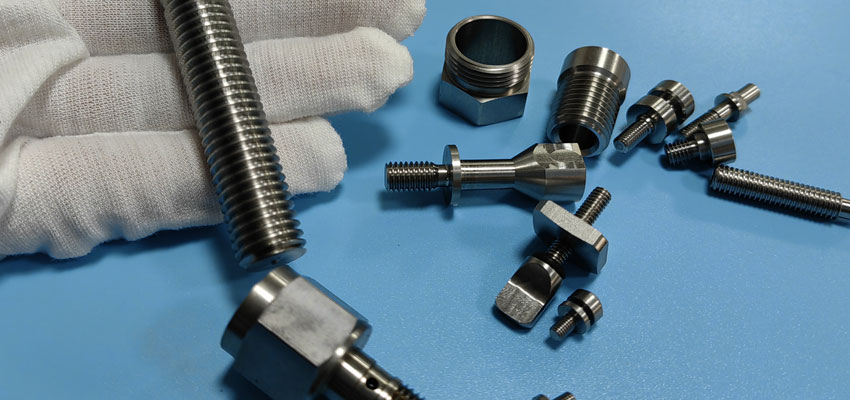

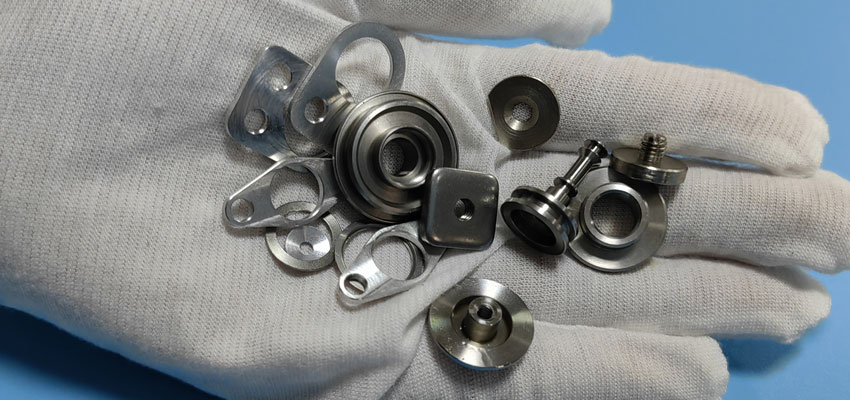

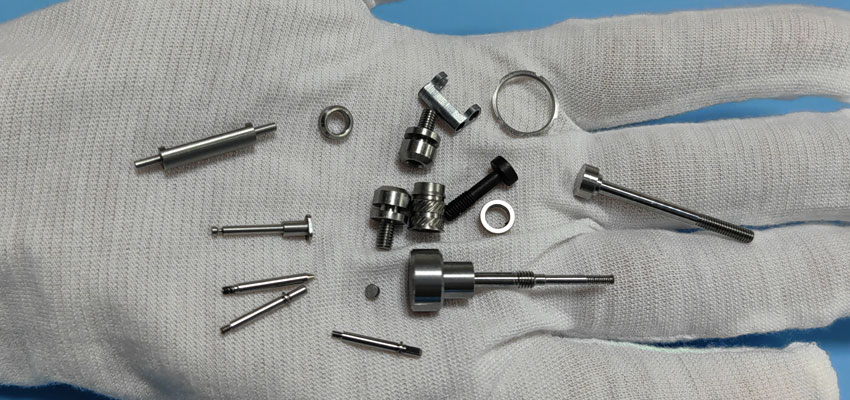

Le CNC Precision Machining trouve de nombreuses applications dans diverses industries grâce à sa capacité à produire des composants précis et complexes. Voici des applications spécifiques du CNC Precision Machining dans les industries mentionnées :

Usinage médical :

Dans le domaine de l'usinage de précision médical, la précision est primordiale pour des innovations qui sauvent des vies. Falcon CNC Precision Machining établit la référence en matière d'applications médicales. Des instruments chirurgicaux complexes aux composants d'implants critiques, notre ingénierie de précision contribue au succès des percées médicales, en garantissant les plus hauts standards de précision et de biocompatibilité.

Les composants médicaux typiques fabriqués par CNC Precision Machining sont :

Implants et prothèses : L'usinage CNC est utilisé pour fabriquer des implants médicaux et des dispositifs prothétiques complexes et personnalisés avec une haute précision.

Instruments chirurgicaux : L'usinage de précision est employé pour produire des outils et instruments chirurgicaux aux géométries complexes et aux arêtes vives.

Composants dentaires : L'usinage CNC est utilisé dans la production d'implants dentaires, de couronnes, de ponts et d'autres composants dentaires.

Usinage automobile :

Dans le monde trépidant de l'ingénierie automobile, la précision est le moteur. Falcon excelle dans le CNC Precision Machining pour les applications automobiles. Des composants moteur critiques aux pièces de transmission complexes, nos machines de pointe garantissent précision et durabilité. Nous contribuons à l'efficacité et aux performances des véhicules, aidant nos partenaires automobiles à rester à la pointe de l'innovation.

Les composants automobiles typiques fabriqués par CNC Precision Machining sont :

Composants moteur : L'usinage CNC est largement utilisé pour fabriquer des composants moteur tels que les culasses, les pistons et les vilebrequins avec des tolérances précises.

Pièces de transmission : L'usinage de précision est appliqué pour produire des composants de transmission, des engrenages et des arbres utilisés dans les transmissions automobiles.

Châssis et suspension : L'usinage CNC est utilisé pour produire des composants de châssis complexes et légers, des pièces de suspension et des composants de direction.

Usinage optique :

L'optique de précision nécessite une technologie de pointe et une attention méticuleuse aux détails. Nous sommes spécialisés dans le CNC Precision Machining pour les applications optiques, façonnant des lentilles, des miroirs et des composants optiques complexes. Notre engagement à atteindre les plus hauts standards de qualité de surface et de précision dimensionnelle contribue aux innovations technologiques optiques dans diverses industries.

Les composants optiques typiques fabriqués par CNC Precision Machining sont :

Fabrication de lentilles : Le CNC Precision Machining est employé dans la production de lentilles optiques avec des courbes et des finitions de surface précises.

Optique de précision : Les machines CNC sont utilisées pour fabriquer divers composants optiques, y compris des miroirs, des prismes et des filtres.

Composants d'appareils photo : L'usinage de précision est utilisé pour produire des composants d'appareils photo avec des tolérances serrées pour les industries électronique et optique.

Usinage pour l'électronique grand public :

Dans le monde dynamique de l'électronique grand public, la précision est synonyme de satisfaction utilisateur. Falcon Swiss excelle dans le CNC Precision Machining pour les applications électroniques grand public. Des composants complexes pour smartphones aux pièces complexes pour appareils portables, notre ingénierie de précision garantit que vos appareils électroniques se distinguent par leur qualité, leur fiabilité et leurs performances.

Les composants électroniques typiques fabriqués par CNC Precision Machining sont :

Composants de smartphones : L'usinage CNC est utilisé dans la production de composants de smartphones, y compris les boîtiers métalliques, les boutons et les modules d'appareil photo.

Pièces d'ordinateur : L'usinage de précision est appliqué dans la fabrication de composants informatiques tels que les dissipateurs thermiques, les connecteurs et les boîtiers de disques durs.

Appareils portables : L'usinage CNC est utilisé pour créer des composants précis dans la production d'appareils électroniques portables.

Usinage de machines et d'équipements :

La colonne vertébrale des industries réside dans des machines et équipements robustes. Choisissez-nous comme partenaire pour le CNC Precision Machining dans ce domaine. Des équipements de fabrication aux composants de machines industrielles, notre expertise garantit que vos machines fonctionnent avec une précision et une efficacité optimales. Faites-nous confiance pour contribuer à la fiabilité et à la longévité de vos équipements industriels.

Les composants mécaniques typiques fabriqués par CNC Precision Machining sont :

Machines industrielles : Le CNC Precision Machining est employé dans la production de divers composants pour machines industrielles, y compris les engrenages, les arbres et les boîtiers.

Fabrication d'outils et de matrices : Les machines CNC sont utilisées dans la fabrication de moules, matrices et outillages pour divers processus de fabrication.

Équipement agricole : L'usinage CNC est appliqué dans la production de composants pour machines agricoles, tels que les pièces de tracteurs et les outils.

Ces applications démontrent la polyvalence du CNC Precision Machining dans différentes industries, où la technologie est utilisée pour produire des composants de haute qualité, personnalisés et complexes avec des tolérances serrées. La capacité à travailler avec une variété de matériaux fait de l'usinage CNC une méthode de fabrication précieuse et largement adoptée dans le paysage industriel d'aujourd'hui.

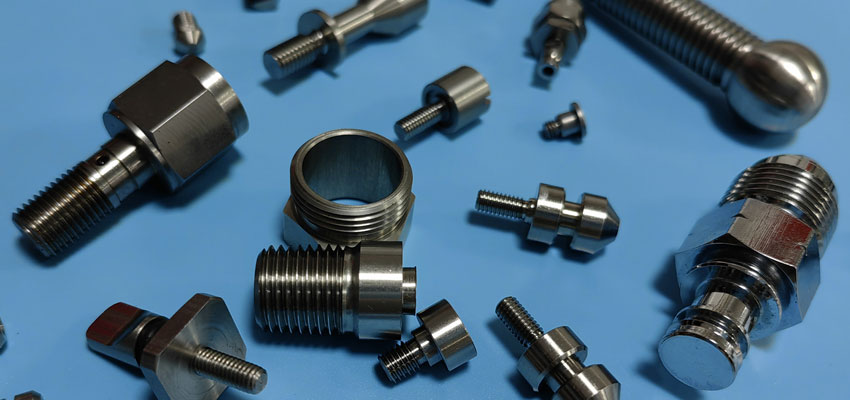

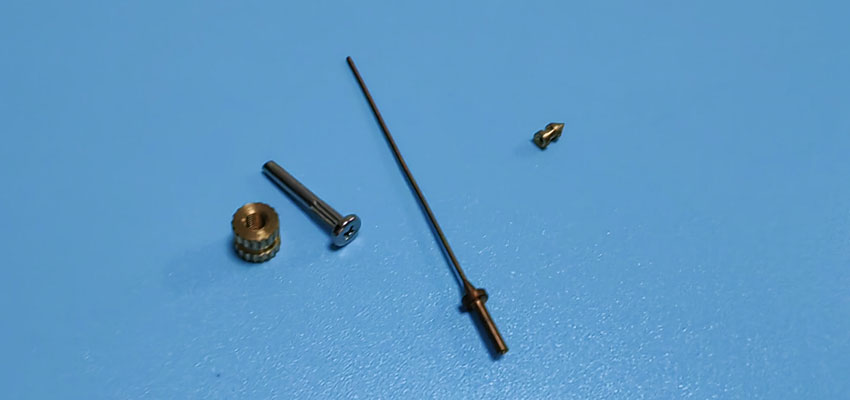

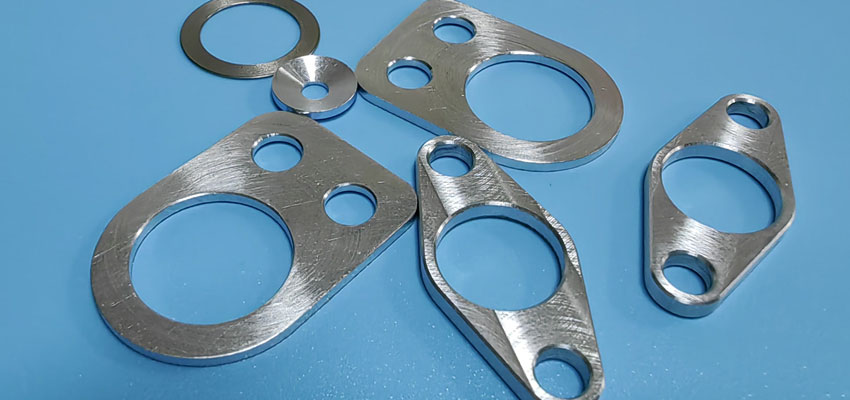

Les limites de tolérance pour l'usinage de précision CNC peuvent varier en fonction de facteurs tels que le processus d'usinage spécifique, le type de matériau utilisé et la complexité de la pièce. Les tolérances sont spécifiées pour garantir que les pièces usinées répondent à la précision dimensionnelle requise. Voici des directives générales pour les classes de tolérance courantes dans l'usinage de précision CNC :

1. Tolérances standard :

Usinage général : ±0,005 pouces (±0,13 mm) à ±0,001 pouces (±0,025 mm)

Usinage de haute précision : ±0,0005 pouces (±0,0127 mm) à ±0,0001 pouces (±0,0025 mm)

Finition de surface :

2. Ra (Rugosité moyenne) :

Généralement comprise entre 32 et 63 micropouces (0,8 à 1,6 micromètres), mais peut être plus fine pour certaines applications.

Rz (Hauteur maximale moyenne) : Souvent spécifiée pour certaines surfaces critiques.

3. Tolérances de position :

En fonction de la taille de l'élément : Les valeurs de tolérance peuvent être spécifiées en fonction de la taille de l'élément usiné. Les éléments plus petits peuvent avoir des tolérances de position plus serrées.

4. Tolérances géométriques :

Concentricité, parallélisme, perpendicularité : Généralement spécifiées dans la plage de ±0,001 pouces (±0,025 mm) à des tolérances plus serrées selon l'application.

5. Cylindricité :

Souvent spécifiée dans la plage de ±0,001 pouces (±0,025 mm) ou plus serrée.

Tolérances de faux-rond :

6. Faux-rond radial, faux-rond axial :

Généralement spécifiées dans la plage de ±0,001 pouces (±0,025 mm) à ±0,0001 pouces (±0,0025 mm) selon l'application.

7. Tolérances de trous :

Diamètre du trou : En fonction de la taille du trou, les tolérances peuvent aller de ±0,001 pouces (±0,025 mm) à ±0,0001 pouces (±0,0025 mm). Classifications H7, H8, H9 : Couramment utilisées pour spécifier les tolérances des trous.

8. Tolérances de filetage :

Unified Thread Standard (UTS) : Tolérances spécifiées par classe de filetage, comme 2A, 3A pour les filetages extérieurs, et 2B, 3B pour les filetages intérieurs.

Il est important de noter qu'il s'agit de directives générales et que les exigences de tolérance spécifiques doivent être déterminées en fonction des besoins fonctionnels et d'ingénierie de la pièce. Les ingénieurs de conception travaillent en étroite collaboration avec les machinistes et les fabricants pour définir les tolérances appropriées pour chaque élément d'une pièce, en tenant compte de facteurs tels que le matériau, la fonction, les exigences d'assemblage et les contraintes de coût. Des tolérances plus serrées nécessitent généralement des processus d'usinage plus précis et peuvent impliquer des mesures supplémentaires de contrôle et d'inspection de la qualité.
