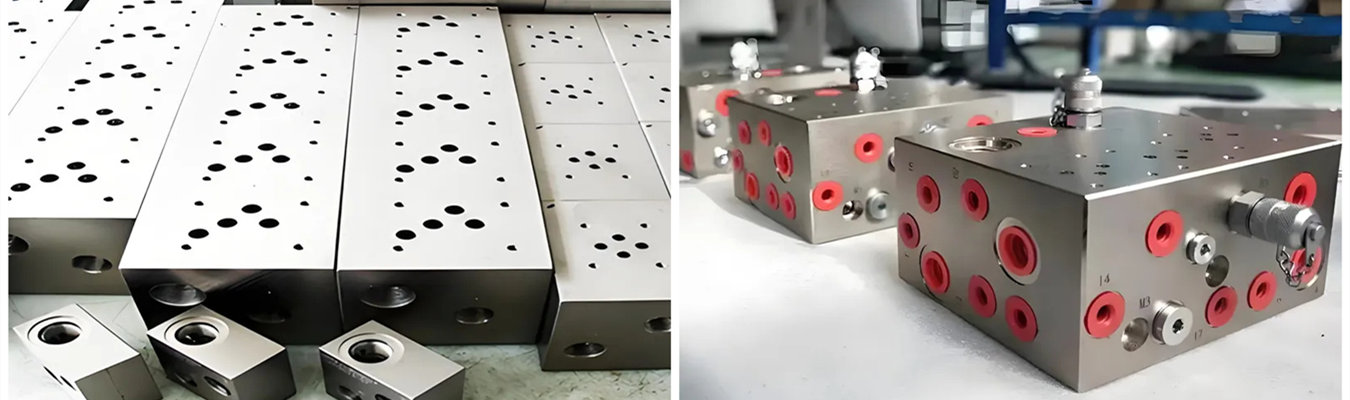

Un bloc collecteur est une pièce usinée qui achemine un fluide, de l'air ou du vide entre les pompes, vannes, actionneurs et capteurs. Au lieu de créer un grand nombre de points de fuite potentiels avec des dizaines de raccords et de flexibles, un collecteur soigneusement conçu intègre directement les passages nécessaires à l'intérieur d'une seule pièce. La réduction des points de fuite, l'encombrement réduit du système global et un assemblage plus rapide sont des avantages évidents.
Cependant, le risque qu'une caractéristique de fabrication inappropriée à l'intérieur de ce bloc provoque des problèmes majeurs dans l'ensemble du système. Les blocs collecteurs sont jugés sur leurs performances (débits constants, étanchéité correcte de toutes les connexions et absence de contamination dans leurs passages internes) plutôt que sur leur apparence, comme de nombreuses autres pièces usinées.
Ce guide des collecteurs usinés par CNC identifiera comment différentes industries les utilisent, comment identifier les matériaux à utiliser et, plus important pour les ingénieurs, comment s'assurer que chaque pièce répond aux exigences de précision nécessaires pour les systèmes hydrauliques, pneumatiques et autres systèmes fluidiques.
Les systèmes hydrauliques et pneumatiques utilisent le même principe de base – acheminer un fluide à travers un bloc de distribution central – mais leurs exigences d'usinage ne pourraient pas être plus différentes. Comprendre ces différences vous aide à spécifier les blocs collecteurs usinés CNC automobiles ou les blocs collecteurs CNC industriels adaptés à votre application.
| Caractéristique | Blocs collecteurs hydrauliques | Blocs collecteurs pneumatiques |
| Pression de service | Jusqu'à 5 000 PSI (345 bar) | Jusqu'à 250 PSI (17 bar) |
| Matériau principal | Acier allié 4140, Acier au carbone 1018, Fonte ductile | Aluminium 6061-T6, Laiton |
| Préoccupation principale | Fatigue à cycles élevés, sensibilité à la contamination | Petites fuites, fréquence de cycles longue |
| Exigence d'usinage critique | Contrôle des bavures, qualité des faces d'étanchéité | Qualité du filetage des orifices, intégrité des gorges de joint torique |
| Épaisseur de paroi | Minimum 3 mm pour cyclage de pression | Moins critique |
Les blocs collecteurs hydrauliques usinés CNC sont souvent fabriqués en acier allié 4140 car il s'est avéré à maintes reprises être le matériau le plus fiable pour ce type d'application, en particulier lorsqu'il y aura de nombreux cycles de charge et de changement de pression. De plus, l'acier au carbone 1018 est généralement un choix acceptable pour ces types d'applications. L'acier inoxydable 316 est le choix privilégié pour la fabrication de blocs collecteurs usinés marins en raison de sa capacité à résister à la corrosion et de sa facilité de nettoyage.

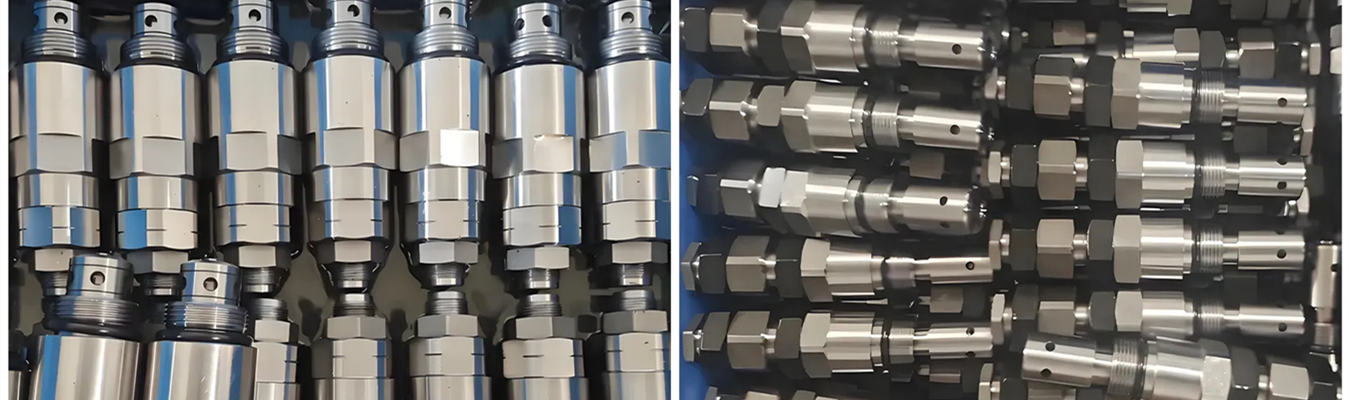

En ce qui concerne les blocs collecteurs pneumatiques ou les projets d'usinage CNC, les vannes hydrauliques sont mieux fabriquées en aluminium (6061-T6) principalement en raison de sa légèreté, de sa résistance à la corrosion, de son usinabilité et de son coût relativement bas par rapport à d'autres matériaux. Si vous avez besoin d'une vanne hydraulique fabriquée par CNC pour vos opérations de fabrication, l'aluminium est généralement le matériau idéal pour le corps de vanne. En complément, de nombreux processus d'usinage CNC de vannes hydrauliques dans les industries de distribution de boissons utilisent également de l'aluminium ou de l'acier inoxydable 316L, en fonction des exigences du fluide utilisé.
Atteindre la précision dans l'usinage des collecteurs ne se limite pas à respecter les dimensions de base. Bien que les collecteurs puissent être « conformes » sur un rapport de MMT, des mesures internes peuvent révéler des problèmes cachés qui entraîneront une défaillance complète du système. Voici quelques-unes des méthodes critiques pour garantir la fiabilité.
Perçage profond et forage au canon
Les méthodes de perçage standard échouent lorsque les rapports profondeur/diamètre dépassent 5:1 car elles ont du mal à dissiper la chaleur et à évacuer efficacement les copeaux. Les blocs collecteurs hydrauliques de haute qualité correctement usinés auront des trous forés au canon avec une tolérance de rectitude de 0,1 mm par 100 mm pour un rapport profondeur/diamètre de 20:1 ou plus ; la plupart des fabricants CNC de blocs collecteurs hydrauliques utilisent un foret spécialisé pour produire une finition droite et éviter la rupture de paroi.
Perçage transversal et contrôle des bavures (perçage transversal)
Les bavures produites aux intersections des perçages transversaux peuvent être la cause d'une restriction de débit, et peuvent également se détacher et provoquer une contamination des vannes+. Les minuscules débris métalliques trouvés dans votre système hydraulique sont responsables de la plus grande partie des blocages de tiroirs de vannes proportionnelles. Selon les statistiques compilées dans l'industrie, jusqu'à 90 % des défaillances des vannes électromagnétiques sont dues à la contamination, et une grande partie de la contamination provient de blocs collecteurs hydrauliques mal ébavurés^+.
Des stratégies d'ébavurage robustes sont essentielles pour prévenir ces problèmes de contamination. Les principaux fournisseurs de blocs collecteurs hydrauliques CNC utilisent généralement l'ébavurage thermique pour éliminer toute possibilité de contamination par les bavures.^+ L'ébavurage vibratoire est également efficace pour produire des pièces sans bavures ; cependant, les procédés thermiques pourront atteindre les bavures situées dans les vides internes qui ne peuvent pas être atteints par un ébavurage mécanique ou vibratoire.
Normes d'état de surface pour le montage des vannes
Si les surfaces de montage des vannes n'ont pas été usinées avec l'état de surface correct, des fuites se développeront lorsque la vanne sera serrée au couple recommandé. Les états de surface pour les blocs collecteurs hydrauliques CNC en acier dans les systèmes hydrauliques haute pression sont :
Ra max = 0,4 µm pour les surfaces de montage des vannes
Planéité ≤ 0,01 mm max pour la surface de montage de la vanne
Ra max = 3,2 µm pour les gorges de joints toriques
Ra = 0,8 µm pour tous les filetages des orifices et des trous de montage.
Sans ces normes, une vanne correctement serrée finira par fuir avec le temps en raison de la dilatation et de la contraction thermiques normales du système.
Détente des contraintes du matériau
Avant l'usinage, les blocs en fonte ou en acier subissent un processus de vieillissement pour détendre le niveau de contrainte interne proportionnel dans le bloc/la pièce+. L'absence de détente de ces contraintes avant l'usinage peut entraîner une dérive dimensionnelle après que le matériau brut a été soumis à la chaleur générée par l'usinage. L'interaction des contraintes résiduelles dans le matériau brut, résultant de la chaleur de l'usinage, peut déformer légèrement une pièce après son usinage complet. La détente des contraintes n'est pas facultative pour les blocs collecteurs hydrauliques usinés CNC car ils doivent maintenir une étanchéité sans fuite pendant de longues périodes.
Inspection en cours de processus et par MMT
Ce que vous ne pouvez pas mesurer, vous ne pouvez pas le contrôler. En raison du niveau élevé de précision requis pour les collecteurs, le programme d'assurance qualité comprend :
Inspection de la première pièce (FAI) – vérification de toutes les dimensions critiques selon le programme pièce.
Palpage en cours de processus – Contrôle de la position et de la profondeur des trous pendant le cycle d'usinage.
Inspection finale par MMT – Rapport dimensionnel complet pour chaque lot de pièces produites.
L'usinage CNC de précision typique des collecteurs hydrauliques produit des tolérances de position de ± 0,02 mm pour les caractéristiques de position et des diamètres de trous de ± 0,01 mm pour tous les passages alésés ou alésés de précision à l'intérieur du collecteur hydraulique+. Les caractéristiques critiques dans les applications de haute précision telles que les blocs collecteurs hydrauliques CNC industriels utilisés avec des presses hydrauliques peuvent atteindre ± 0,005 mm.
Notre expertise en blocs collecteurs usinés CNC couvre tous les secteurs majeurs, chacun avec des exigences matérielles uniques.
| Type de collecteur | Matériaux principaux | Pression nominale | Propriétés clés | Applications typiques |
| Hydraulique | Acier allié 4140, Acier au carbone 1018 | Jusqu'à 5 000 PSI | Haute résistance, résistance à la fatigue | Engins lourds, moulage par injection, machines industrielles |
| Pneumatique | Aluminium 6061-T6, Laiton C36000 | Jusqu'à 250 PSI | Léger, résistant à la corrosion, économique | Automatisation d'usine, robotique, systèmes de contrôle d'air |
| Eau/Refroidissement | Acier inoxydable 316, Aluminium 6061 | Jusqu'à 500 PSI | Excellente résistance à la corrosion, nettoyable | Découpeuses laser, centres d'usinage CNC, systèmes de refroidissement |
| Carburant et huile | Acier inoxydable 304/316 | Jusqu'à 1 000 PSI | Résistance aux hydrocarbures | Bancs d'essai moteurs, distribution de carburant, systèmes de lubrification |
| Haute pureté | Acier inoxydable 316L, PEEK | Variable | Non réactif,
