Avez-vous déjà réfléchi à la manière dont les pièces métalliques complexes pour les voitures et les camions, les dispositifs médicaux, l'électronique et bien plus encore sont fabriquées avec une telle précision ? La réponse réside en grande partie à l'intérieur de la fraiseuse CNC. L'épine dorsale de la fabrication moderne prend des blocs de matière solides et les découpe pour laisser derrière elle les pièces requises, en quantités extraordinaires et avec une précision étonnante.
Mais que contient réellement une fraiseuse CNC ? Connaître vos pièces et composants de fraiseuse CNC n'est pas réservé aux techniciens. Si vous achetez des pièces de fraiseuse CNC ou recherchez des fournisseurs de composants de fraiseuse CNC, comprendre les bases vous aidera à poser de meilleures questions et à choisir plus judicieusement.
Nous allons vous présenter les principales pièces d'une fraiseuse CNC/fraiseuse. Nous expliquerons leur fonction, leur importance, et comment leur connaissance de base vous sera bénéfique lorsque vous commanderez des pièces pour vos composants de fraiseuse CNC auprès d'un fournisseur.
Avant d'entrer dans les pièces de la fraiseuse CNC, nous devons aborder une dernière question fondamentale :
En termes simples, une fraiseuse CNC est comme une perceuse et une fraise robotisées qui suivent un programme informatique pour découper des rainures, des trous, des surfaces planes et même des formes 3D complexes dans un matériau. Généralement, la majorité des fraiseuses CNC font tourner leurs outils de coupe pour retirer de la matière d'une pièce.
L'expression désigne simplement une fraiseuse contrôlée par un ordinateur ; contrairement aux fraiseuses manuelles traditionnelles où une personne devait tourner des volants pour déplacer la fraise, la CNC « fait ce qu'on lui dit » et se rend exactement au bon endroit à chaque fois, avec précision, et souvent sans intervention humaine pendant l'exécution.
Comment la programmation CNC et le code G CNC prévalent-ils dans ce monde technologique ? Programmation de fraiseuse CNC : La programmation de fraiseuse CNC utilisée pour coder une fraiseuse CNC implique l'écriture d'un ensemble d'instructions en code G qui indiquent à la machine où et à quelle vitesse se déplacer, et quand effectuer les coupes réelles. Les programmeurs utilisent un logiciel de FAO (Fabrication Assistée par Ordinateur) pour convertir les modèles 3D en « trajectoires d'outil ». Cela semble compliqué, mais avec de bons outils logiciels, ce n'est pas insurmontable. De nombreux fabricants de pièces de fraiseuse CNC ont des programmeurs experts en interne pour analyser et développer des trajectoires optimales adaptées à la coupe.
La plupart du temps, cela signifie être assis dans une salle de classe, entendre quelqu'un dire « Assurez-vous d'attendre trois secondes que la broche prenne de la vitesse » ou « Si votre pièce commence à sentir le brûlé, elle ne reçoit probablement pas assez de lubrifiant ». Mais de nombreuses écoles techniques proposent des cours pour apprendre. Heureusement, grâce à Internet, il existe désormais des cours en ligne composés d'études de logiciels en fonctionnement réel et de simulateurs qui font la même chose sans aucun risque pour vous, le programmeur. Il est important de maîtriser le logiciel et le matériel (c'est-à-dire les pièces que nous aborderons ensuite).
Si votre projet nécessite des pièces prismatiques ou des profils de surface complexes, vous pouvez explorer nos capacités de service CNC de précision pour une gamme plus large d'options d'usinage.
Plongeons dans les pièces de fraiseuse CNC essentielles que l'on retrouve sur chaque machine. Ce sont les éléments de base qui déterminent les capacités de la machine.
Le bâti est ce sur quoi elle repose. Le bâti est traditionnellement en fonte lourde ou en acier soudé. Pourquoi si lourd ? Pour absorber les vibrations. Lorsque la machine effectue un travail de coupe, elle génère toutes sortes de forces. Un bâti plus rigide et plus lourd stabilise les choses, ce qui se traduit directement par un meilleur état de surface et une durée de vie d'outil prolongée. Considérez-le comme le squelette qui soutient tout le reste.
La broche est le cœur de la machine. L'ensemble rotatif qui maintient et fait tourner l'outil de coupe. Les broches sont évaluées selon :
Puissance – Le couple qu'elle délivre (important pour couper des matériaux durs).
Vitesse – En tr/min (tours par minute). Des vitesses élevées sont bonnes pour les finitions fines et les petits outils.
Précision – La broche doit tourner de manière concentrique avec un très faible faux-rond, sinon vos coupes ne seront pas précises.
Il est facile de comprendre pourquoi une bonne broche est essentielle pour produire de bonnes pièces de fraiseuse CNC. Les fabricants de pièces de fraiseuse CNC expérimentés prennent soin de leurs broches pour continuer à produire des résultats de qualité.
Le porte-outil est la jonction critique entre la broche et l'outil de coupe. Une pince de précision ou un mandrin, il serre fermement l'outil de coupe (comme une fraise en bout). Si le porte-outil n'est pas propre ou s'use, l'outil peut glisser ou vibrer, créant des rebuts et pouvant endommager la machine. Recherchez les porte-outils CAT, BT et HSK, entre autres.
Le cerveau et les muscles qui le font bouger avec précision.
Le contrôleur est l'ordinateur qui lit le programme en code G et envoie des signaux aux moteurs. C'est là que l'utilisateur interagit pour charger des programmes, définir les corrections d'outil et démarrer la machine. Des marques comme Fanuc, Siemens et Haas sont courantes. Un bon contrôleur rend la programmation de la machine plus facile et plus fiable.
Ce sont les muscles. Les servomoteurs entraînent le mouvement des différents axes de la machine (X, Y et Z). Actionnés par les signaux du contrôleur, ils tournent selon des angles exacts pour déplacer la table ou la broche vers la position programmée correcte. Ils disposent de dispositifs de retour qui indiquent au contrôleur « Je suis allé exactement là où vous m'avez demandé », donc tout jeu est préjudiciable à une coupe précise.
Les « rails » et les « vis » – les éléments de précision qui font le travail ! Les guidages linéaires soutiennent et assurent un mouvement rectiligne à ces pièces mobiles. Les vis à billes sont des arbres filetés avec des billes en circulation qui déplacent la table avec très peu de frottement et de jeu. Des guidages linéaires et vis à billes usés sont une cause fréquente d'imprécisions sur les vieilles machines.
Ce sont les pièces qui entrent réellement en contact avec votre matière et effectuent la coupe !
Les outils de coupe que vous utiliserez pour le fraisage CNC sont le plus souvent des « fraises en bout », qui ressemblent à des forets mais peuvent couper dans toutes les directions (latéralement, ainsi qu'en pénétrant !). Les fraises en bout se déclinent en plusieurs formes, mais les plus courantes sont :
Fraises en bout carrées : Pour couper des épaulements carrés et nets.
Fraises en bout à bec sphérique : Pour créer des surfaces courbes.
Fraises en bout d'ébauche : Pour enlever rapidement de grandes quantités de matière.
La forme choisie affecte la vitesse, la finition et le coût de vos pièces de fraiseuse CNC.
Comme indiqué ci-dessus, ce sont des éléments critiques. Dans le jargon CNC, vous pouvez les entendre désigner comme l'élément dans un changeur d'outils sur la CNC qui maintient la fraise en bout spécifique pour l'opération prévue.
La coupe du métal génère de la chaleur qui peut détruire les outils, ou du moins déformer votre pièce. Pour gérer cette chaleur dans la zone de coupe, les systèmes de refroidissement pompent un fluide (ou parfois pulvérisent un brouillard) sur et autour de la fraise pour :
Lubrifier : Réduire le frottement entre l'outil et la matière pour diminuer la chaleur.
Refroidir : Évacuer la chaleur au moyen du fluide ajouté. Permettant peut-être des vitesses et avances plus élevées.
Évacuer les copeaux : Éliminer les petits morceaux de métal coupés pour éviter qu'ils ne reviennent dans la pénétrations de la fraise.
Une utilisation appropriée du liquide de refroidissement est une « affaire sérieuse » pour les fabricants de pièces de fraiseuse CNC exigeants, et vous devez y prêter attention.
Comme toute machine, les fraiseuses ont besoin de pièces de rechange, sinon occasionnellement, du moins dans le cadre d'intervalles de temps définis pour maintenir une bonne précision en production.
Composants d'usure
Ces articles s'usent inévitablement et sont donc considérés comme :
Racleurs de glissière : Des joints d'étanchéité en caoutchouc empêchent les débris d'être abrasifs dans les guidages linéaires.
Filtres : Dans les systèmes de refroidissement et de lubrification.
Courroies ! Et peut-être même des roulements dans le système d'entraînement.
Barre de serrage de broche : Serre le porte-outil.
Un bon programme de maintenance garantira l'absence de mauvaises surprises. Voici les interventions typiques :
Quotidien : Vérifier les niveaux de liquide de refroidissement si rechargeable ; Nettoyer les copeaux de la machine ; Lubrifier les glissières.
Environ une fois par mois : Vérifier et nettoyer les filtres ; Inspecter les racleurs de glissière.
Une fois par an ou moins, vérifier l'alignement de la broche, inspecter le jeu dans les vis à billes, remplacer les pièces d'usure si nécessaire.
Si vous dirigez un atelier, des sources fiables pour les pièces de rechange sont « indispensables ». Les fournisseurs typiques de pièces de fraiseuse CNC disposent de stocks pratiques d'articles courants, courroies, filtres, porte-outils, etc.
Pour des géométries plus grandes et plus complexes, les services de fraisage CNC de précision offrent une plus grande flexibilité dans l'enlèvement de matière et le profilage de surface.

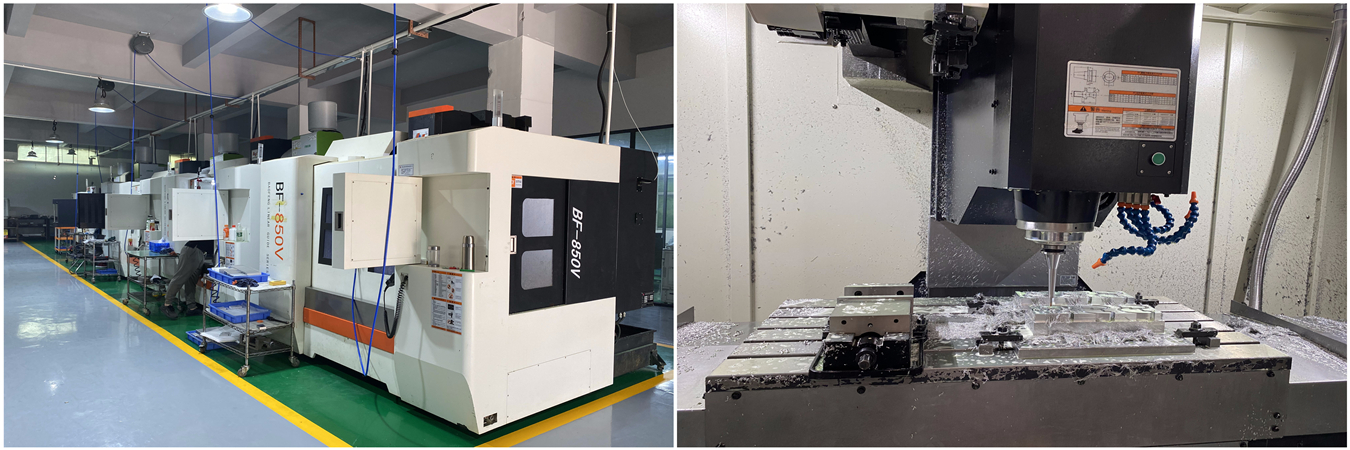

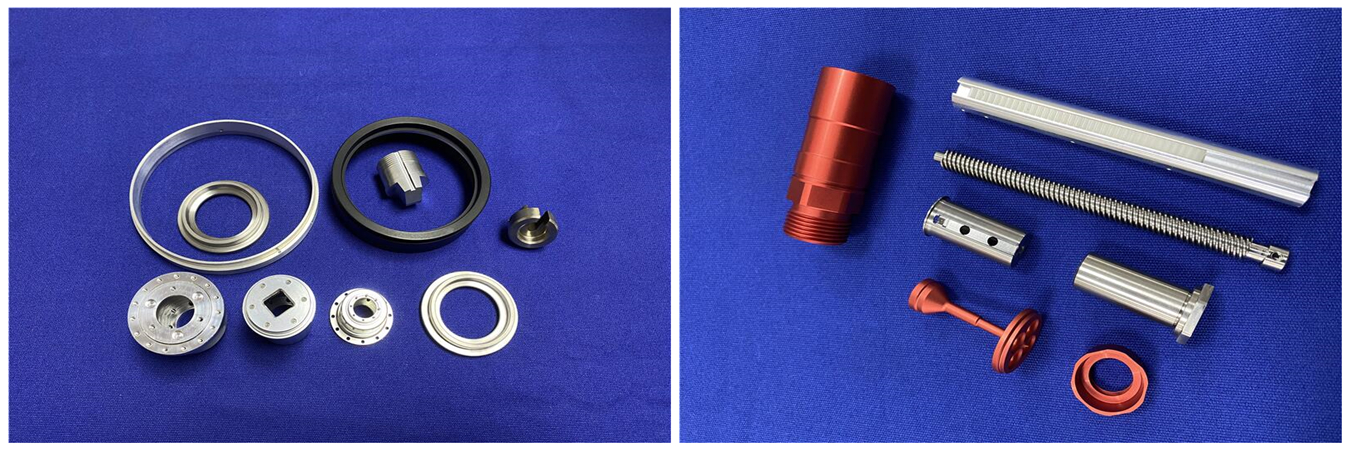

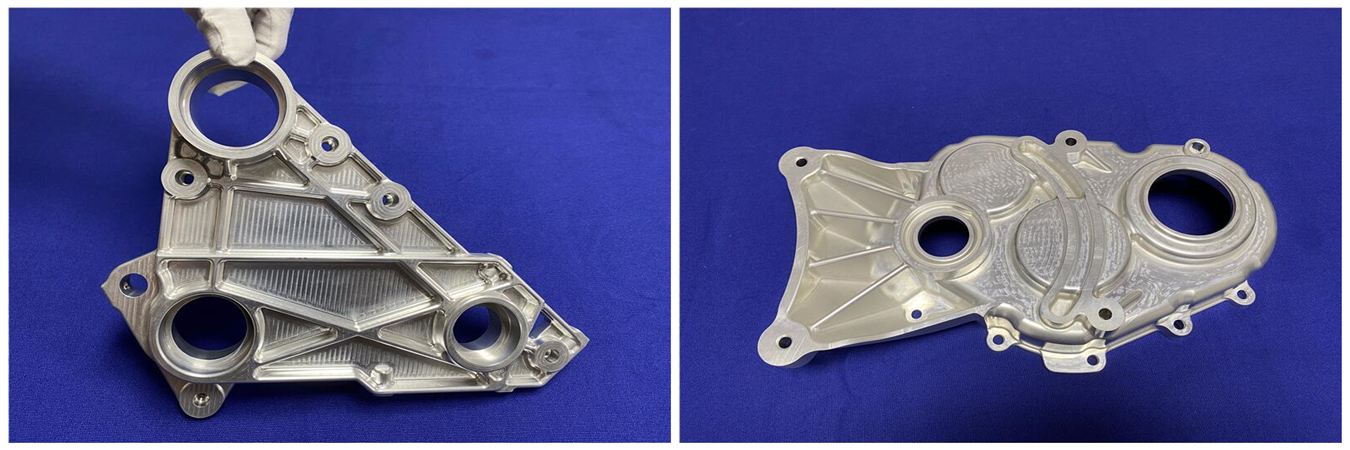

Vous avez donc décidé de faire fabriquer des pièces – pas des pièces pour la machine, mais les pièces que vous fabriquez avec la machine ! Lorsqu'il s'agit de choisir un partenaire, quels sont les bons critères ?
Comment savoir s'ils sont compétents ? Recherchez…
Certifications : L'ISO 9001 est la norme de base pour la gestion de la qualité.
Équipement d'inspection : Utilisent-ils des MMT (machines à mesurer tridimensionnelles) pour vérifier les pièces ?
Expérience : Ont-ils déjà fabriqué des pièces comme les vôtres ?
