Pièces de fraisage CNC de précision : Guide d'ingénierie sur la précision, les machines et les applications

Table of Content [Hide]

Pièces usinées de précision par CNC. La logique technique, les machines impliquées et les domaines d'application dans lesquels elles sont utilisées.

L'usinage de précision est au cœur de la plupart des produits contemporains ; il constitue la base de nombreux produits aérospatiaux, médicaux, électroniques et robotiques que nous achetons.

D'un point de vue technique, le fraisage CNC permet de produire des géométries complexes avec des tolérances très serrées tout en maintenant la qualité du produit dans le temps. Par rapport aux alternatives manuelles, l'usinage CNC de précision offre une meilleure répétabilité, une productivité accrue et une précision dimensionnelle grandement améliorée.

Dans ce guide, nous expliquerons 1) comment fonctionne le fraisage de précision, 2) comment fonctionnent les machines CNC de précision, 3) quel degré de précision les fraiseuses CNC peuvent atteindre et 4) comment choisir un partenaire d'usinage.

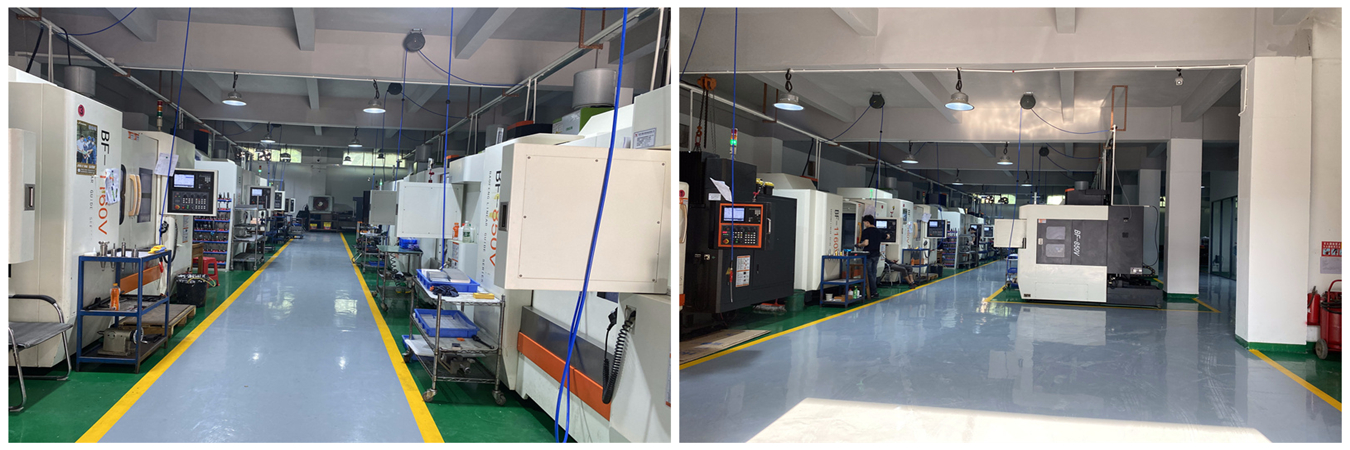

Si vous recherchez des services d'usinage de qualité, consultez notre page de service de fraisage CNC. Atelier de fraisage CNC de précision produisant des pièces métalliques complexes avec des tolérances serrées

Qu'est-ce que le fraisage de précision ?

Le fraisage de précision est le nom donné au processus par lequel des outils de coupe rotatifs enlèvent de la matière d'une pièce dans le cadre d'un processus d'usinage commandé par ordinateur. Les pièces produites par fraisage de précision sont capables d'une extrême précision, et les opérations sont généralement effectuées sur des centres d'usinage CNC dotés de cette capacité.

Trois facteurs, d'un point de vue technique, déterminent les résultats souhaités du processus :

Stabilité de la machine ;
Qualité des outils de coupe utilisés dans l'opération ;
Programmation CNC correcte.

Caractéristiques clés du fraisage de précision

Les opérations de fraisage de précision sont définies par plusieurs caractéristiques importantes :

Caractéristique	Description
Tolérances serrées	Généralement ±0,01 mm ou mieux
Finition de surface	Finition lisse et homogène
Géométries complexes	Capacités d'usinage multi-axes
Répétabilité	Haute cohérence entre les lots de production

Les systèmes d'usinage CNC modernes permettent aux fabricants de créer des milliers de composants identiques sans écart.

Les industries utilisant des pièces de fraisage CNC de précision qui doivent être très précises incluent :

Fabrication aérospatiale
Fabrication de dispositifs médicaux
Ingénierie automobile
Équipements pour semiconducteurs
Robotique et automatisation

Ces industries s'appuient sur des composants de précision pour atteindre la sécurité, la performance et la longévité. Découvrez nos services de fraisage CNC de précision pour différentes applications →

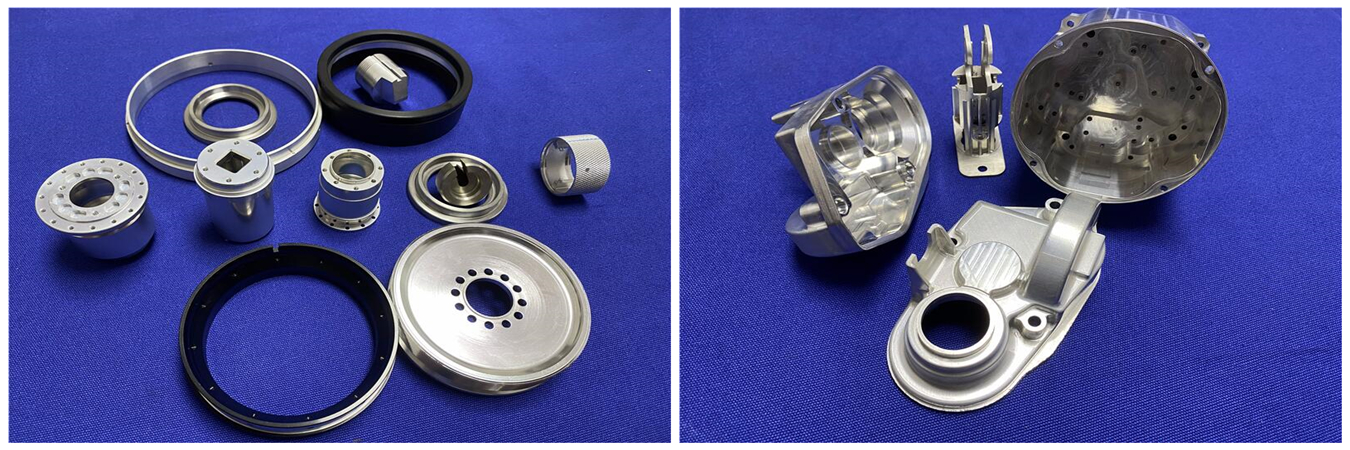

Pièces usinées CNC de haute précision pour applications industrielles et techniques

Qu'est-ce qu'une machine CNC de précision ?

Une machine de précision à commande numérique par ordinateur (CNC) est un système de fabrication contrôlé par ordinateur permettant la production de composants hautement précis grâce à des opérations d'usinage automatisées.

CNC signifie Computer Numerical Control (commande numérique par ordinateur), ce qui signifie que tous les mouvements de coupe sont effectués dans le cadre d'un processus programmé à l'aide d'un logiciel spécifique.

Alors que dans certains usinages, cela est effectué manuellement, ici la CNC régit tout :

vitesse de broche
vitesse d'avance
trajectoire d'outil, etc.
profondeur de coupe.

Principaux composants d'une machine CNC de précision

Un système de fraisage CNC typique comprend plusieurs composants importants.

Composant	Fonction
Bâti de la machine	Assure la stabilité structurelle
Contrôleur CNC	Exécute les trajectoires d'outils programmées
Broche	Fait tourner les outils de coupe
Porte-outil	Maintient les outils de coupe
Guidages linéaires	Permettent un mouvement précis

Chacun de ces aspects doit fonctionner ensemble pour créer de manière cohérente un résultat final répondant à toutes les tolérances techniques.

Les centres d'usinage d'aujourd'hui effectuent souvent plusieurs types d'opérations différents en un seul montage, réduisant ainsi le temps de cycle et augmentant la précision par rapport au déplacement de pièces vers différentes machines pendant le traitement.

Lorsqu'ils recherchent un travail d'usinage professionnel, la plupart des entreprises évaluent les fournisseurs sur leur capacité d'usinage, leur niveau d'équipement et leur support technique. Nos services de fraisage CNC de précision peuvent être adaptés aux projets complexes à haute torsion nécessitant une précision dimensionnelle et une stabilité élevées.

Quel est le degré de précision des fraiseuses CNC ?

L'un des plus grands avantages de l'usinage CNC est sa capacité à atteindre des tolérances extrêmement serrées.

Les plages de tolérance typiques incluent :

Niveau d'usinage	Tolérance typique
Usinage CNC standard	±0,05 mm
Usinage de précision	±0,01 mm
Usinage ultra-précis	±0,005 mm

Dans de nombreux cas, un centre d'usinage 5 axes plus avancé peut atteindre une tolérance plus serrée en fonction du matériau et de la géométrie.

Quels facteurs déterminent la précision d'une fraiseuse CNC ?

Il existe un certain nombre de facteurs techniques qui aident à déterminer la précision d'utilisation finale d'une pièce.

Qualité de la machine

Les machines CNC haut de gamme possèdent :

une plus grande rigidité structurelle
une meilleure tolérance aux variations thermiques
moins de fluctuations de positionnement

Ces caractéristiques sont essentielles pour fabriquer des composants de précision par fraisage CNC.

Outils de coupe

La qualité de l'outil a un effet profond sur la précision.

Les outils de coupe rectifiés de précision permettent :

une réduction des vibrations
un meilleur maintien des dimensions de la pièce
une finition de surface de meilleure qualité. Les outils en carbure et en diamant sont utilisés pour produire des pièces usinées CNC de haute précision
Programmation et trajectoires d'outils

Programmation et trajectoires d'outils

La programmation CNC pour les outils se fait dans le code informatique pour contrôler le mouvement des outils lors de l'usinage.

L'utilisation de meilleures trajectoires d'outils peut :

corriger les erreurs d'usinage
produire de meilleures finitions de surface
prolonger la durée de vie des outils. Les ingénieurs expérimentés disposent de programmes optimaux pour produire des pièces à tolérances serrées.

Les ingénieurs expérimentés optimisent soigneusement les programmes pour assurer une production efficace tout en maintenant un contrôle dimensionnel strict.
