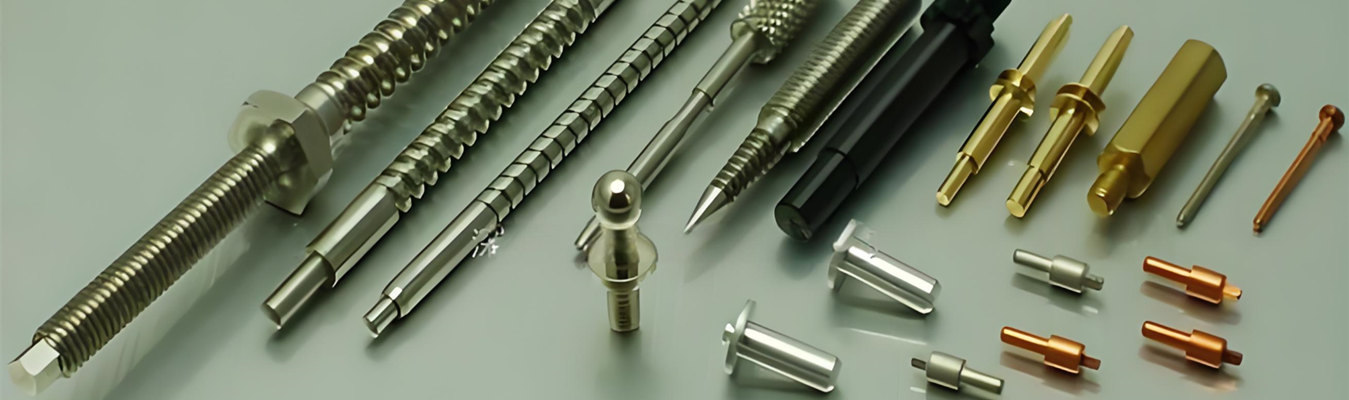

De petites broches de contact métalliques sont utilisées pour établir des connexions électriques entre des appareils électroniques ou, sur une carte de circuit imprimé nue ou un module, des connexions sont faites entre une PCBA et une autre ; on en trouve de nombreux exemples dans les stations d'accueil de smartphones ainsi que dans le compartiment de batterie des ordinateurs portables.
Les broches de contact à ressort contiennent un ressort interne qui applique une force constante contre la surface de contact (les broches d'accouplement). Cela signifie que même en cas de mouvement continu ou de léger désalignement, le ressort maintient la broche en place. En comparaison, la broche de contact de batterie comporte moins de pièces et une construction plus simple.
Les broches de contact de test (parfois appelées broches de contact de test) sont également des broches à ressort et sont spécifiquement conçues pour être utilisées dans les montages de test pour tester les PCB.
Lors de la création de connexions permanentes, les broches de contact de connecteur peuvent être soudées (généralement à la main) ou serties par pression dans les boîtiers de connecteurs. Ces types de broches de contact sont présents dans tout, des faisceaux de câbles automobiles généraux aux dispositifs médicaux.
Lors de la création de broches de contact personnalisées ou uniques pour une application spécifique, la méthode de fabrication est également d'une grande importance car elle détermine la qualité finale de la broche produite. La meilleure méthode de fabrication pour produire des broches de petit diamètre avec des tolérances serrées et une qualité élevée constante est l'usinage CNC de type suisse.
Les performances et la longévité de toute broche de contact dépendent fortement de deux éléments : le matériau de base et la finition de surface. La bonne combinaison garantit une faible résistance de contact, une durée de vie élevée et des performances constantes.
Comparaison des matériaux de base
| Matériau | Conductivité (% IACS) | Principaux avantages | Meilleur pour |
| Cuivre au béryllium | 0,38 | Résistance élevée, excellente élasticité, résistance à la fatigue | Applications à cycles élevés, broches de contact à ressort, broches de contact de test |

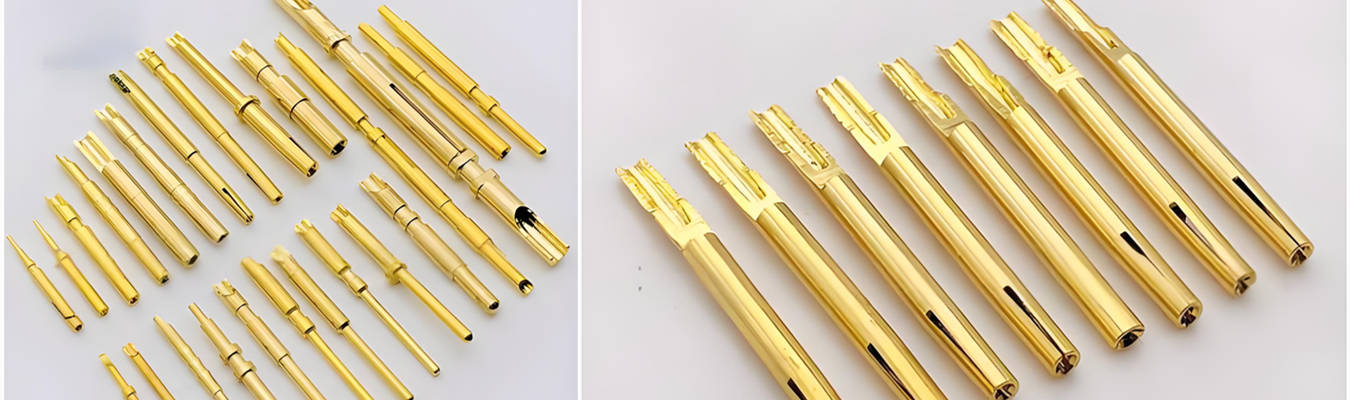

| Laiton | 0,28 | Bonne résistance et propriétés élastiques, coût le plus bas | Broches de contact de connecteur à usage général, projets sensibles aux coûts |
| Bronze au phosphore | 15 % | Élasticité supérieure, excellente résistance à la fatigue | Broches de contact de batterie, applications à flexions élevées |
| Cuivre pur | 1 | Conductivité la plus élevée, doux | Applications où la conductivité maximale prime sur la résistance mécanique |
L'IACS (International Annealed Copper Standard) mesure la conductivité électrique, le cuivre pur ayant une valeur de 100 % à 20 degrés Celsius. Les broches de contact en cuivre au béryllium représentent un excellent compromis entre conductivité et résistance, car elles offrent une résistance et une flexibilité bien supérieures à celles du cuivre pur, ce qui les rend parfaites pour une utilisation comme broches de contact à ressort qui supporteront des milliers de cycles d'accouplement. Pour les broches de contact de connecteur à usage général, il est souvent plus économique d'utiliser des broches en laiton si une durée de vie extrême n'est pas nécessaire.
Le placage de surface est tout aussi critique. Le matériau de base fournit la structure, mais le placage détermine la manière dont la broche interagit avec sa surface de contact.
| Type de placage | Conductivité (% IACS) | Principaux avantages | Meilleur pour |
| Placage or | 76 % | Excellente résistance à la corrosion, faible résistance de contact, durable | Applications haute fiabilité, broches de contact en or pour le médical/la défense |
| Placage nickel | 24 % | Bonne résistance à la corrosion et à l'usure, excellente sous-couche pour l'or | Broches de contact nickelées comme couche de base, applications industrielles |
| Placage argent | 85 % | Conductivité la plus élevée parmi les placages, excellente conductivité thermique | Applications à courant élevé, connecteurs RF |
| Placage étain | ~15 % | Bonne soudabilité, économique | Broches de contact PCB, applications nécessitant une soudure |
Les broches de contact plaquées or sont considérées comme l'option de la plus haute qualité (les fabricants ont tendance à utiliser le terme "étalon-or") pour les applications qui reposent sur le maintien de leur fiabilité et de leurs performances sur une période prolongée. Contrairement à l'argent et au cuivre, l'or ne s'oxyde pas et ne ternit pas, ce qui signifie que la résistance de contact reste faible tout au long de la durée de vie du produit.
Lors de la construction de broches de contact, certains fabricants utilisent des broches de contact nickelées comme couche initiale avant d'appliquer l'or pour fournir une barrière de diffusion empêchant les métaux de base de migrer à travers l'or et d'atteindre la surface de la broche de contact.
De nombreux fabricants utilisent un placage sélectif pour maintenir un équilibre entre coût et performance. Par exemple, en utilisant uniquement un placage or sur la zone de contact réelle de la broche et de l'étain ou du nickel sur la zone de terminaison, le fabricant peut offrir l'avantage d'une broche de contact en or là où c'est vital (à la connexion électrique) sans le coût associé à l'application de l'or sur l'ensemble de la pièce.
Si vous avez besoin de broches de contact personnalisées, Falcon CNC Swiss vous offre la possibilité de travailler avec tous ces matériaux et leurs méthodes de placage associées pour vous assurer d'obtenir la combinaison appropriée de performance et de prix.
Les broches de contact ont une variété d'usages dans toutes les industries utilisant l'électronique. Chaque usage nécessite son propre type spécial de broche de contact.
Les broches de contact PCB permettent d'établir des points de connexion électrique spécifiques sur les cartes de circuits imprimés (PCB) pour effectuer des tests fonctionnels, des tests en circuit (ICT), de la programmation, de la surveillance de signaux ou de la mise à la masse. Par exemple, lorsque vous souhaitez tester un PCB pendant le processus de fabrication, vous pouvez utiliser des broches de montage de test (également appelées "lits de clous") pour réaliser des connexions temporaires aux points de test sur le PCB.
Les broches de contact de test sont en fait un type de broche de contact à ressort. Ce sont les broches de contact de test proprement dites utilisées dans les montages de test. Conçues pour supporter des milliers de cycles de compression tout en maintenant une résistance de contact constante, ces broches sont généralement disposées en réseaux denses pour contacter plusieurs points de test (potentiellement des centaines) sur une seule carte.
Les broches de contact de connecteur fournissent le chemin électrique pour tous les connecteurs électriques. Que vous ayez besoin d'un connecteur industriel D-Sub ou d'un connecteur de données haut débit pour des applications de mise en réseau, les broches de contact de connecteur sont nécessaires pour créer le chemin électrique.
Elles peuvent être de configuration mâle (avec une surface de contact en saillie) ou femelle (avec un réceptacle dans lequel brancher une configuration mâle). Pour garantir une force d'accouplement, un alignement et des performances électriques appropriés, toutes les broches de contact de connecteur doivent respecter des spécifications dimensionnelles précises.
Les broches de contact de charge sont des contacts à ressort conçus pour des connexions et déconnexions répétées. On les trouve généralement dans diverses applications, telles que les stations de charge pour smartphones, les étuis d'écouteurs sans fil, les appareils portables et les bornes de recharge pour dispositifs médicaux.
Les broches de contact automobile doivent supporter les environnements opérationnels les plus sévères de toutes les broches de contact. Elles doivent maintenir une connexion électrique fiable tout en étant exposées à des plages de température extrêmes (-40°C à +125°C), à des vibrations élevées, à l'humidité et aux produits chimiques. Les véhicules modernes abritent des centaines de broches de contact automobile dans divers composants (par exemple, les ECU, les capteurs, les systèmes de surveillance de batterie et les modules ADAS).
Les broches de contact à courant élevé sont construites pour transmettre de la puissance électrique par opposition aux courants de niveau de signal. En conséquence, les broches de contact à courant élevé ont généralement des sections transversales plus grandes, sont en cuivre au béryllium (en raison de sa combinaison supérieure de conductivité et de résistance) et sont plaquées argent ou or pour minimiser l'échauffement résistif.
Les broches de contact à faible résistance sont très importantes dans les applications où même des milliohms de résistance sont significatifs. Maintenir la résistance de contact électrique au minimum possible est essentiel dans les instruments de mesure de précision, les systèmes de surveillance de batterie et les connecteurs haute fiabilité, car cela garantit l'intégrité du signal et empêche la génération de chaleur due à une résistance excessive.
Les broches de contact CMS sont fabriquées pour un assemblage en surface, où la broche de contact est placée directement sur la surface du PCB et soudée. Les broches de contact traversantes sont insérées dans des trous percés sur le PCB avant soudure, offrant une résistance mécanique supplémentaire pour les composants pouvant être soumis à des contraintes mécaniques.
L'unité de mesure de base pour une configuration de broches électriques est le pas. Par exemple, dans les applications de connecteurs à haute densité, vous pourriez avoir une broche de contact avec un pas de 1 mm. Cela signifie que la distance centre à centre entre les broches de contact adjacentes est de 1 mm. Plus le pas entre les broches de contact adjacentes est petit, plus il est possible de faire entrer de broches dans un espace donné ; cependant, la fabrication nécessite des degrés de précision plus élevés avec des configurations de broches à pas plus petit. Découvrez nos capacités de fabrication de broches et d'arbres.
Si vous devez acheter des broches de contact pour votre prochain projet, que ce soit des broches de contact en gros pour la production ou des broches de contact personnalisées pour un design unique, choisir le bon partenaire est crucial. Voici ce qu'il faut rechercher.
Critères de sélection du fournisseur
| Critères | Ce qu'il faut rechercher | Pourquoi c'est important |
| Capacité de fabrication | Tours CNC de type suisse, centres de tournage multi-axes | Permet des tolérances serrées (±0,005 mm) et des géométries complexes |
| Expertise en matériaux | Expérience avec le laiton, le cuivre au béryllium, le bronze au phosphore et le placage | Assure une sélection de matériaux appropriée pour votre application |
|
