Broches de noyau personnalisées : Le guide ultime pour réussir le moulage par injection

Introduction : La colonne vertébrale des pièces parfaites

La précision distingue une bonne pièce d'une excellente pièce. Les broches de noyau sur mesure, qui sont vos principaux outils de sculpture dans le moule, créent des trous et des caractéristiques internes et guident tous les mouvements de l'outillage. Si vos broches ne sont pas correctement ajustées, vos pièces ne le seront pas non plus ; il est donc essentiel d'utiliser les meilleures conceptions et sélections de matériaux pour la longévité et la constance des cycles de votre composant moulé par injection.

Vous pouvez lire ce guide pour apprendre à spécifier la meilleure conception et les meilleurs choix de matériaux afin d'assurer des performances constantes cycle après cycle de vos moules d'injection. Nous aborderons les broches de noyau droites, les broches de noyau en carbure, les broches de noyau en acier inoxydable, ainsi que quelques considérations de conception pour votre application. De plus, nous expliquerons comment Falcon CNC Swiss utilise une technologie de tournage CNC suisse de pointe pour produire des broches de noyau avec des tolérances de ±0,002 mm.

Que sont les broches de noyau et comment fonctionnent-elles ?

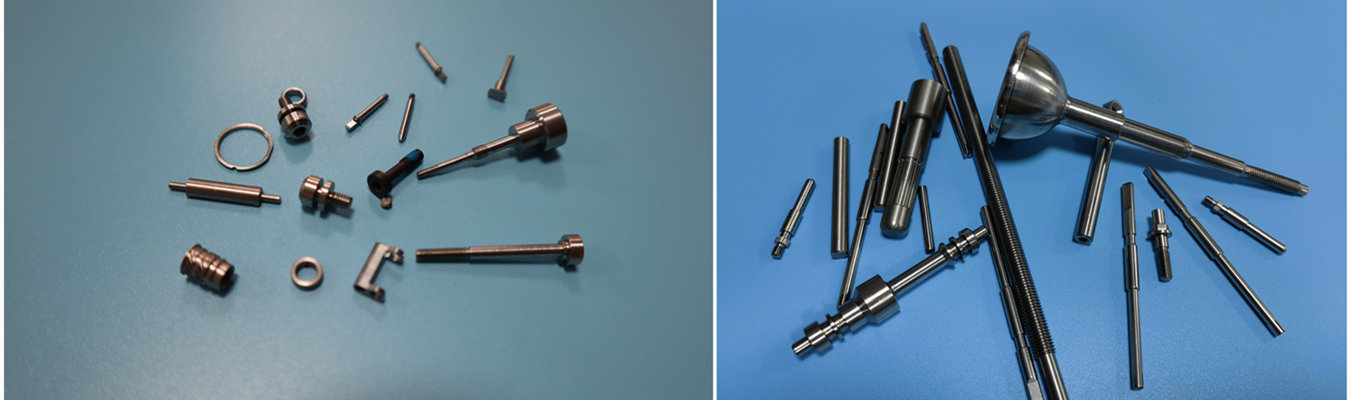

Les broches de noyau (également appelées broches de moulage ou broches de moulage par injection) sont des composants cylindriques de précision qui s'insèrent à l'intérieur d'un moule d'injection.

Voici trois objectifs principaux :

• Création de caractéristiques internes - Des trous, des fentes et des pièces complexes sont créés dans l'article moulé.

• Éjection de l'article moulé - Les broches d'éjection poussent une pièce finie hors du moule une fois que le plastique a solidifié.

• Guidage des moitiés de moule - Les broches de guidage de moule, les broches de guidage principales et les broches d'alignement de moule garantissent que les deux côtés du moule se ferment toujours correctement.

En conclusion, les broches de noyau sur mesure sont la colonne vertébrale de votre outillage. Chaque fois que vous avez besoin de broches de noyau métriques, de broches d'éjection métriques ou de broches de noyau personnalisées aux dimensions non standard, vous devez fabriquer chaque broche avec la plus grande précision. Même des écarts mineurs peuvent entraîner des bavures (excès de plastique), une déformation de la pièce ou une usure prématurée de l'outillage.

Falcon CNC Swiss fabrique des noyaux pour l'industrie depuis plus de 20 ans et englobe une large gamme de clients, des fournisseurs automobiles aux fabricants de dispositifs médicaux avec une demande tout aussi élevée de qualité. En savoir plus sur nos capacités d'usinage CNC de précision pour la fabrication de broches de noyau.

Comparaison des matériaux des broches de noyau (et procédés d'usinage recommandés)

Trouver le matériau le plus adapté à vos broches de noyau est l'une des décisions les plus critiques. Un choix de matériau incorrect peut entraîner des broches pliées, des pointes usées ou une défaillance catastrophique de l'outillage.

Le tableau ci-dessous compare les matériaux les plus couramment utilisés pour les broches de noyau personnalisées.

Pourquoi le choix du matériau est important

Le carbure de tungstène a une dureté très élevée. Il offre une excellente résistance à la fois à la flexion et à l'abrasion par rapport aux broches de noyau en acier inoxydable : cependant, il a un mode de défaillance fragile, et l'usinage est coûteux. Le choix par défaut pour les plastiques corrosifs (comme le PVC) est une broche de noyau en acier inoxydable. Les broches de noyau droites en acier à outils sont les broches de noyau de cheval de bataille pour le moulage à usage général.

Usinage des broches de noyau chez Falcon CNC Swiss

Nous usinons les broches de noyau en utilisant des tours CNC de type suisse avec des barres de précision rectifiées de 1 micromètre. Nous usinons chaque broche de noyau en plusieurs étapes en effectuant les opérations de tournage, fraisage et rectification séquentiellement pour garantir la concentricité entre les surfaces usinées.

Finition de surface de Ra 0,2μm ou meilleure pour la résistance à l'usure ; pour maintenir un contrôle de tolérance de ±0,002mm sur le diamètre (beaucoup plus serré qu'un jeu standard de 0,01mm utilisé sur de nombreux produits moulés de précision).

Conseils de conception pour les broches de guidage de moule et les systèmes d'alignement

L'alignement du moule est l'un des points où de nombreux moules d'injection échouent. Si vos broches de guidage de moule, vos broches de guidage principales ou vos broches de localisation de moule ne sont pas conçues correctement, vous aurez des moitiés non appariées, des cavités endommagées et des reprises sans fin. Voici comment bien faire les choses.

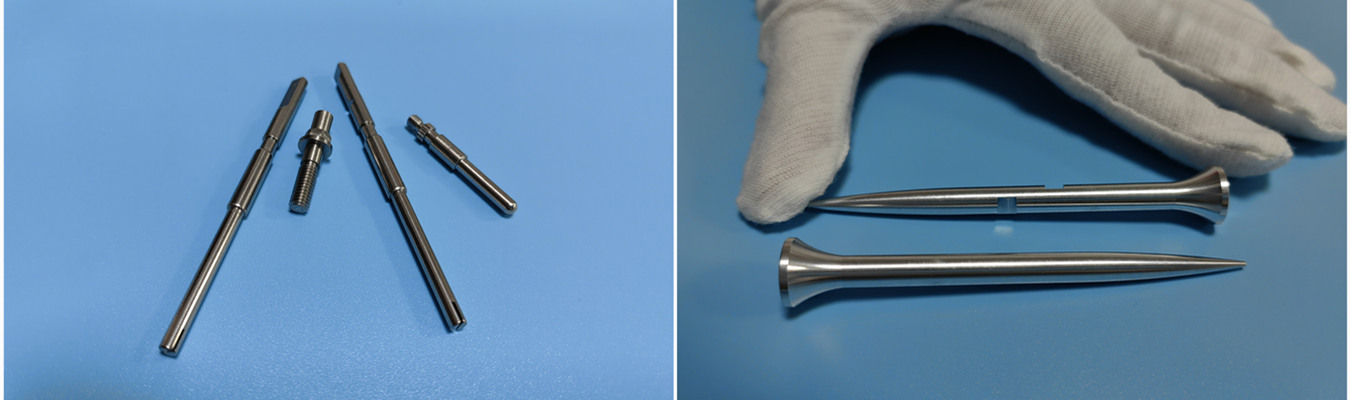

1. Jeu approprié des broches de guidage principales

Les broches de guidage principales sont des composants clés de l'alignement dans un moule d'injection. Les broches de guidage principales sont situées sur une moitié du moule tandis que l'autre moitié comporte des bagues en laiton dans lesquelles les broches de guidage principales coulissent.

Lors de l'utilisation de broches de guidage principales, les critères ci-dessus doivent être appliqués :

• Jeu - Un jeu approprié déterminé par l'ajustement glissant entre la broche de guidage principale et la bague doit être maintenu (0,01 mm à 0,02 mm). Si le jeu est trop serré, le montage se grippera ou collera et si le jeu est trop grand, les caractéristiques progressives de l'application perdront leur alignement après le palier de l'épaisseur de paroi.

• Longueur - Lors de l'utilisation de broches de guidage principales, assurez-vous que les broches s'engagent dans les bagues avant que les broches de noyau ou les caractéristiques de cavité/externe n'entrent en contact les unes avec les autres, car cela aidera à éviter d'endommager les caractéristiques progressives du moule lors de la fermeture.

• Dureté - Lors de la spécification de broches de guidage principales, spécifiez toujours qu'elles sont trempées (55-60HRC) et spécifiez que les bagues sont également trempées.

2. Utiliser des broches de localisation de moule dans les applications critiques

Dans les moules à cavités multiples ou les moules avec des tolérances de ligne de joint restreintes, utilisez des broches de localisation de moule en plus des broches de guidage principales. Les broches de localisation de moule fourniront une vérification d'alignement supplémentaire et répartiront mieux la force de serrage que les seules broches de guidage principales.

3. Utiliser des broches de guidage principales métriques

Pour un remplacement plus facile des matériaux sources, créez des broches de guidage principales standard comme métriques avec des diamètres allant de 8 mm à 50 mm. Des longueurs métriques personnalisées peuvent facilement être usinées à partir de matériaux standard.

4. Obtenir des conseils d'experts

Selon un guide pédagogique sur la conception de moules, l'ajustement libre entre les colonnes de guidage et les bagues de guidage doit être dans une limite très étroite pour obtenir un mouvement précis entre le moule mobile et le moule fixe. Un écart de 0,01 mm peut faire la différence entre produire une étanchéité parfaite ou provoquer une fuite du moule.

5. Utiliser des douilles d'éjection dans les applications de broches de noyau

Parfois, lors de la production d'une pièce avec un trou au milieu à l'aide d'une broche de noyau, la pièce moulée doit être éjectée à l'aide de la même broche de noyau. Dans ces situations, la douille d'éjection est très utile. La douille d'éjection s'adapte sur la broche de noyau et éjectera la pièce de la broche de noyau en utilisant la douille d'éjection. Généralement, le jeu entre la douille d'éjection et la broche centrale est maintenu à 0,01 mm ou moins. Cet ajustement serré ne permet aucune bavure ou plastique errant de se former autour du trou parent et est donc nécessaire pour l'usinage de précision des moules.

Comment Falcon CNC Swiss fabrique des broches de noyau de précision

Nous n'usinons pas seulement des broches de noyau personnalisées — nous les concevons. Voici comment notre processus garantit que vous obtenez des broches performantes.
