Les arbres cannelés sont des composants essentiels des machines modernes, car ils permettent de transférer mécaniquement le couple du moteur à la transmission, de relier les systèmes de prise de force (PDF) sur les machines agricoles et d'entraîner les boîtes de vitesses des machines industrielles. Sauf s'ils fonctionnent mal, ils sont des composants « de fond » rarement considérés. Lorsqu'ils ne fonctionnent plus correctement, c'est l'ensemble du système mécanique qui s'arrête.

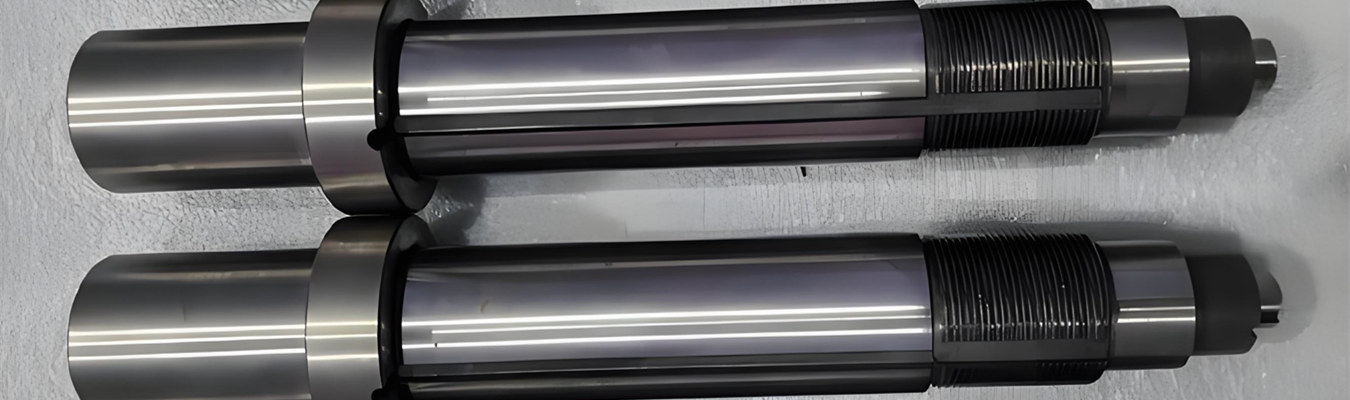

Les arbres cannelés usinés par CNC sont parmi les composants les plus exigeants à fabriquer avec précision. L'usinage de pièces telles que les arbres cannelés avec des tolérances serrées est souvent très difficile car les dents des cannelures doivent être espacées avec précision, les diamètres doivent être concentriques, et les composants ont tendance à se tordre, se plier ou se déformer après le traitement thermique, nécessaire pour obtenir la résistance requise.
Dans ce guide, nous expliquons comment produire et vérifier des cannelures CNC à tolérances serrées. Ce guide couvre les causes les plus courantes de distorsion pendant le traitement thermique, ainsi que les méthodes pratiques pour les contrôler, et ce que vous devez rechercher lors de l'approvisionnement en arbres cannelés CNC personnalisés auprès d'un fournisseur.
Un arbre cannelé est un type de pièce mécanique comportant une série de cannelures/rainures sur toute sa longueur. Une série d'aubes correspondantes dans la pièce d'accouplement (généralement un engrenage, un accouplement ou un dispositif similaire) s'engrène avec ces cannelures/rainures et sont verrouillées ensemble. Contrairement à d'autres types d'arbres (par exemple, clavetés), qui reposent sur un seul point de contact, les arbres cannelés aident à répartir la charge entre plusieurs dents. En offrant plus de zones de contact, les arbres cannelés ont une capacité de charge plus élevée, offrent un meilleur alignement et peuvent permettre un déplacement axial tout en transférant le couple.
Il existe aujourd'hui différents styles standard d'arbres cannelés ; cependant, les types les plus largement utilisés sont les cannelures en développante (régies par diverses normes telles que ANSI B92.1 et DIN 5480). Les cannelures à flancs droits (DIN ISO 14) sont également assez courantes ; cependant, elles ont tendance à être plus simples et principalement utilisées dans les machines agricoles et les applications d'entraînement industrielles générales. Il existe également des applications spécialisées de cannelures, telles que les cannelures hélicoïdales utilisées dans le marché de la rechange automobile ou les cannelures bombées utilisées pour les applications où un engagement en douceur est souhaité ou pour tolérer un désalignement.
Pour les applications critiques — arbres cannelés CNC usinés pour les transmissions automobiles, arbres cannelés de prise de force usinés pour les équipements agricoles, et arbres cannelés de boîtes de vitesses pour les entraînements industriels — la précision n'est pas négociable.
Atteindre une haute précision sur les cannelures CNC de précision nécessite une attention à chaque étape du processus.
Les spécifications internationales régissent la fabrication de la plupart des arbres cannelés. Ils sont conformes principalement à : DIN 5480 pour les cannelures en développante, ANSI B92.1 et ISO 14 pour les cannelures droites. Chacune de ces normes définit les tolérances pour le pas des dents, le profil et la concentricité. Un fabricant réputé d'arbres cannelés de précision indiquera expressément la norme selon laquelle il produit et fournira les résultats d'inspection montrant la conformité à ces normes.
L'industrie recommande les classes de tolérance IT6 à IT8 comme classes de tolérance générales. Des classes de tolérance plus strictes seront nécessaires pour des conditions plus sévères, telles que les arbres cannelés dans les transmissions qui doivent fonctionner sans bruit à grande vitesse.
Pour tout arbre cannelé de haute précision, trois paramètres de tolérance sont les plus importants :
Espacement des dents : La distance entre les dents de cannelure adjacentes. Un espacement incohérent crée du jeu et du bruit sous charge.
Concentricité : La relation entre l'axe de la cannelure et les diamètres de montage. Une mauvaise concentricité provoque des vibrations et une usure inégale.
Finition de surface : Des surfaces de cannelure lisses réduisent la friction et prolongent la durée de vie du composant. Visez Ra 0,4 μm ou mieux pour les applications de cannelures coulissantes.
Chez Falcon CNC, nous assurons la fabrication d'arbres cannelés CNC sur mesure en utilisant des tours de type suisse et des centres de tournage-fraisage multiaxes. Le principal avantage de l'usinage CNC d'un point de vue suisse est l'existence d'une douille de guidage qui supporte la pièce juste au niveau de l'arête de coupe lors de la coupe des cannelures, éliminant ainsi la déflexion lors de la réalisation des cannelures. Cela devient particulièrement important lorsque la pièce est longue et comporte plusieurs diamètres étagés.
Pour les cannelures CNC à haute tolérance, nous finissons généralement la coupe des cannelures dans le même montage que toutes les autres caractéristiques (épaulements, gorges, rainures de clavette et filetages). La production en un seul montage réduit le potentiel d'erreurs de repositionnement, car chaque caractéristique supplémentaire a été référencée par rapport au même point de référence.
Différents matériaux réagissent différemment aux forces de coupe et à la chaleur. Les matériaux courants pour les arbres cannelés comprennent :

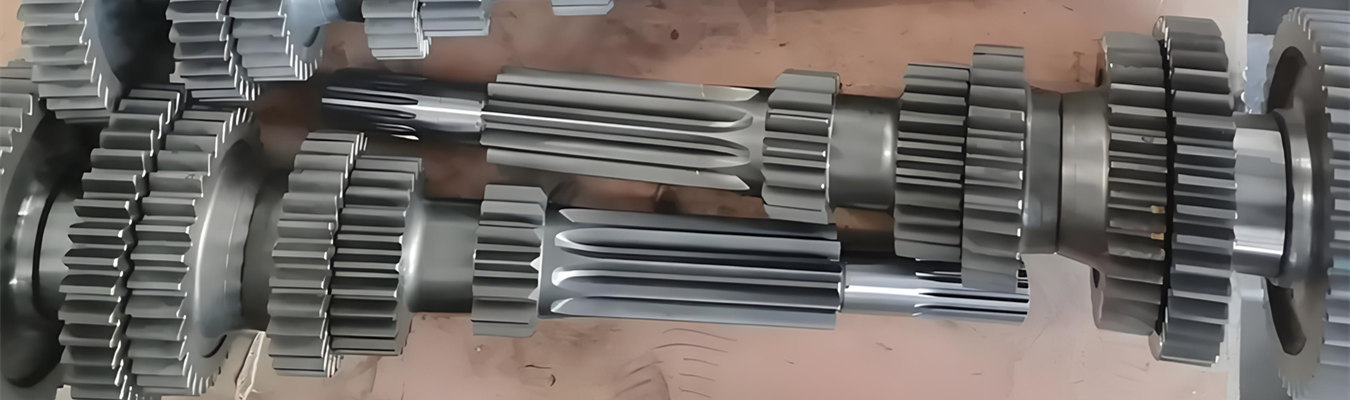

Arbres cannelés en acier CNC : Les plus courants pour les applications industrielles et automobiles à forte charge. Nécessite une planification minutieuse du traitement thermique.
Arbres cannelés en acier inoxydable : Utilisés dans les environnements corrosifs comme les équipements marins et les machines de transformation alimentaire.
Cannelures usinées en aluminium : Options légères pour la robotique et les applications à faible couple. Plus faciles à usiner mais moins résistants.
Cannelures CNC en titane : Applications aérospatiales et hautes performances où le poids et la résistance comptent tous les deux. Difficiles à usiner en raison de l'écrouissage.
Usinage d'arbres cannelés en laiton : Applications à faible charge comme les dispositifs de mesure ou les mécanismes d'actionnement légers.
Chaque matériau nécessite ses propres paramètres d'outillage, de vitesse et d'avance. L'expérience avec une large gamme de matériaux est l'un des facteurs les plus importants lors de l'évaluation d'un fournisseur.
Les arbres cannelés qui doivent résister à un couple et une usure élevés doivent subir un traitement thermique. Le traitement thermique des arbres cannelés durcit le matériau, améliore la résistance à la fatigue et augmente la durée de vie des arbres cannelés. Cependant, le traitement thermique peut créer des problèmes de distorsion.
Lorsqu'un arbre cannelé est chauffé, puis trempé, la vitesse de refroidissement de chaque section de l'arbre n'est pas égale. En raison de cela, les contraintes internes créées pendant le processus de refroidissement tordront l'arbre, plieront l'axe des cannelures ou modifieront le motif des dents sur les cannelures.
La trempe à l'huile traditionnelle peut causer des problèmes, car elle conduit à des niveaux de refroidissement incohérents et à des changements de forme imprévisibles. Dans le cas d'un arbre cannelé, cela peut entraîner une distorsion, qui peut dépasser les limites de tolérance autorisées de l'arbre cannelé. Par conséquent, si les cannelures sont déformées, l'arbre cannelé et le moyeu ne s'accoupleront pas correctement. De plus, la quantité de distorsion subie par chaque arbre cannelé dans un lot de production donné différera, rendant ainsi tout usinage avant traitement thermique (usinage vert) peu fiable, car il n'est pas possible de prédire la quantité de distorsion que chaque arbre cannelé subira.
Pour les cannelures intérieures, la distorsion causée par le traitement thermique après usinage des cannelures intérieures peut avoir un effet encore plus grand. Les cannelures intérieures ne s'adapteront pas lorsqu'un calibre à bouchon est utilisé, ce qui entraîne la mise au rebut des cannelures intérieures.
Une fois qu'un arbre cannelé a subi un traitement thermique, il devient significativement plus dur — souvent 45–60 HRC ou plus. L'usinage de matériaux durcis est lent, coûteux et nécessite un équipement et un outillage spécialisés.
Cependant, dans de nombreux cas, la finition après traitement thermique est inévitable. Si les dents de cannelure elles-mêmes se déforment au-delà de la tolérance, vous devez les corriger.
Il existe différents processus d'usinage fin pour les matériaux durs qui peuvent aider à corriger la distorsion de trempe.
Plusieurs processus d'usinage fin pour les matériaux durs peuvent corriger la distorsion de trempe :
La rectification de cannelures est la solution traditionnelle pour les cannelures durcies. La rectification utilise des meules abrasives pour enlever de petites quantités de matière, corrigeant les erreurs de profil de dent et améliorant la finition de surface. Elle peut atteindre des tolérances IT6 ou mieux, mais elle est lente et coûteuse.
Le skiving dur est un processus plus récent qui offre une alternative économique à la rectification pour de nombreuses applications. Basé sur la cinématique du skiving d'engrenages, le skiving dur fonctionne bien pour les cannelures intérieures et extérieures où la rectification serait difficile ou improductive. Il peut compenser la distorsion due au traitement thermique et offrir une qualité de surface acceptable pour la plupart des applications industrielles.
Le tournage dur est une option pour les cannelures extérieures avec des géométries relativement simples. Il nécessite des machines-outils avec une rigidité extrême et des outils de coupe en céramique ou en CBN (nitrure de bore cubique).
Explorez notre service d'usinage CNC de précision pour la fabrication d'arbres cannelés.
La meilleure façon d'éviter une finition dure coûteuse est de prévenir la distorsion en premier lieu. Des méthodes avancées de traitement thermique sont disponibles qui réduisent considérablement les changements dimensionnels.
La cémentation basse pression (LPC) combinée à la trempe au gaz à haute pression (HPGQ) offre un refroidissement beaucoup plus uniforme que la trempe à l'huile traditionnelle. Le milieu de trempe au gaz se répartit uniformément autour de la pièce, réduisant les gradients thermiques. Certains systèmes ajoutent une trempe 4D, où la pièce tourne pendant la trempe pour assurer un refroidissement uniforme sur toutes les surfaces.
Cette approche peut réduire la distorsion de l'angle d'hélice jusqu'à 60 %. De nombreux arbres cannelés de boîtes de vitesses et de transmissions traités avec LPC et HPGQ restent dans une géométrie acceptable sans aucune finition dure après traitement.
Une autre méthode éprouvée pour contrôler la distorsion implique une séquence spécifique : revenu de stabilisation, normalisation de surface et durcissement par courant haute fréquence des dents de cannelure. Cette approche s'est avérée efficace pour éviter les rejets en éliminant la distorsion des paramètres géométriques des cannelures.
De bonnes pratiques d'usinage avant le traitement thermique réduisent les contraintes résiduelles et les concentrateurs de contrainte qui peuvent ensuite provoquer une distorsion. Les techniques comprennent :
Utiliser des mandrins à pince ou des mors doux qui serrent uniformément sans induire de contrainte
Suivre une séquence de parcours d'outil ébauche → semi-finition → finition pour gérer les contraintes d'enlèvement de matière
Surveiller l'usure des outils et remplacer les outils de manière proactive pour éviter des forces de coupe fluctuantes
