Un boîtier usiné sur mesure n'est pas seulement conçu pour s'adapter aux dimensions exactes du produit électronique (carte de circuit imprimé, bloc batterie, etc.), mais il comporte également des emplacements précis pour les éléments structurels (trous de montage, trous de ventilation, etc.) nécessaires au bon fonctionnement du produit électronique. La fabrication proprement dite des boîtiers sur mesure nécessite une sélection appropriée des matériaux afin d'optimiser le rapport coût/performance.
La conception technique visant à éliminer les interférences électromagnétiques (EMI) peut s'avérer complexe et difficile. De nombreux facteurs doivent être pris en compte lors de la conception de boîtiers sur mesure. Ce guide fournit des informations détaillées non seulement sur la façon de concevoir un boîtier sur mesure, mais aussi sur les procédés de fabrication qui produisent les produits les plus fiables pour les séries de production.
De plus, ce guide fournit des informations sur la façon d'identifier les fabricants fiables de boîtiers sur mesure et sur les critères à utiliser pour les évaluer, afin de maximiser les chances de succès lorsque vous décidez de sélectionner un fabricant de boîtiers usinés de précision.
Enfin, ce guide fournit des considérations importantes lors de la sélection d'un fabricant de boîtiers sur mesure, notamment les certifications de performance (ISO9001, ISO13485), les programmes d'assurance qualité et une installation de pointe pour produire vos boîtiers. En suivant les directives de ce guide, vous serez mieux préparé à localiser et à sélectionner le fabricant de boîtiers sur mesure qui répondra à vos attentes en matière de délais et de budget.

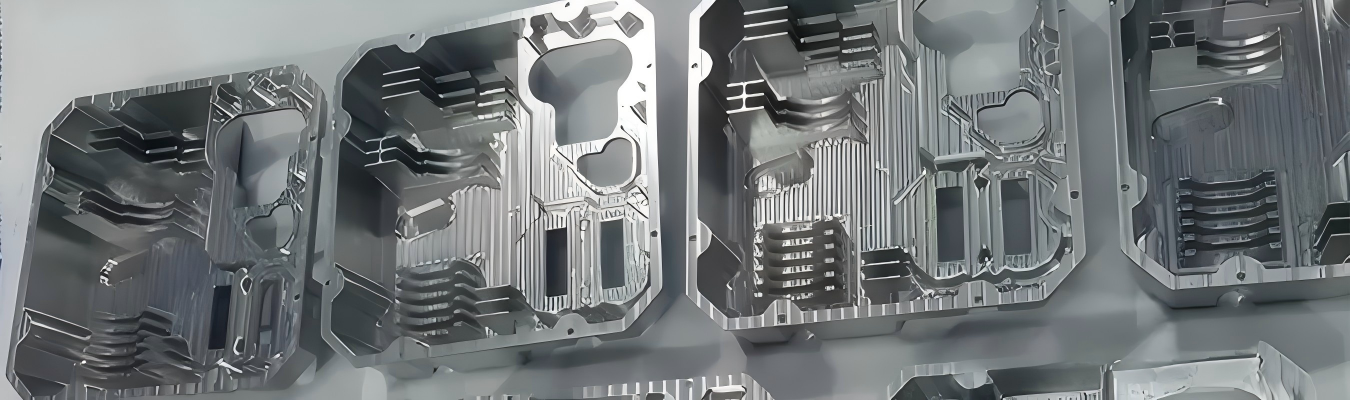

Un boîtier usiné sur mesure est un boîtier de protection spécialement fabriqué à partir de matière première à l'aide de méthodes d'usinage CNC (Commande Numérique par Calculateur). Les boîtiers usinés sur mesure sont fabriqués à partir de matières premières en blocs massifs et traités pour produire des produits finis du même type ; par conséquent, ils diffèrent des boîtiers en plastique standard ou des boîtiers en tôle pliée, car ils n'utilisent pas de plastique ou de métal pour former le produit final. Au lieu de cela, ils sont créés à l'aide d'une machine CNC pour enlever la matière qui produit la forme finale du boîtier avec toutes les caractéristiques internes telles que les bossages de montage, les découpes pour connecteurs, les évents de refroidissement et les caractéristiques de surface.
Construction monolithique : Pas de lignes de joint, pas de soudures, pas de points faibles
Haute précision dimensionnelle : Des tolérances serrées garantissent que les circuits imprimés, les connecteurs et les joints d'étanchéité s'adaptent parfaitement
Excellent blindage EMI : Un boîtier métallique solide agit comme une cage de Faraday lorsqu'il est correctement conçu
Flexibilité de conception : Les modifications sont faciles à apporter en mettant à jour le fichier CAO, sans modifications coûteuses d'outillage
Pour les productions de faible à moyen volume — typiquement 10 à 5000+ unités — l'usinage CNC est souvent la voie la plus rapide et la plus rentable vers le marché. En savoir plus sur les services d'usinage CNC de précision pour la fabrication de boîtiers sur mesure.
Le choix du bon matériau pour votre boîtier métallique usiné ou votre boîtier en plastique affecte directement les performances, le poids, le coût et l'apparence. Voici comment les options les plus courantes se comparent.
| Matériau | Meilleur pour | Avantages clés | Considérations |
| Aluminium 6061 | La plupart des boîtiers électroniques, commandes industrielles, appareils grand public | Léger, excellente usinabilité, bonne conductivité thermique, résistant à la corrosion | Peut nécessiter une anodisation pour la résistance à l'usure et l'apparence |
| Aluminium 7075 | Aérospatial, défense, applications à fortes contraintes | Très haut rapport résistance/poids, utilisé dans des environnements exigeants | Plus cher, plus difficile à usiner que le 6061 |
| Acier inoxydable (304/316) | Environnements difficiles, marine, qualité alimentaire, équipement extérieur | Excellente résistance à la corrosion, haute résistance, durable | Lourd, plus difficile et coûteux à usiner, conductivité thermique plus faible |
| Laiton | Blindage RF, boîtiers premium, boîtiers décoratifs | Blindage EMI/RFI naturel, excellente usinabilité, aspect attrayant | Coût du matériau élevé, lourd, peut ternir sans revêtement |
| POM (Delrin) | Isolation électrique, pièces structurelles internes | Plastique technique rigide, bonne stabilité dimensionnelle, facile à usiner | Pas de protection EMI, plage de température limitée |
| ABS / PC (Plastique) | Prototypes légers, applications sensibles au coût | Faible coût, léger, facile à usiner | Durabilité limitée, faible conductivité thermique, protection EMI minimale |
L'industrie des boîtiers d'usinage sur mesure est actuellement dominée par l'aluminium, principalement en raison de ce qu'il offre en termes de résistance, poids, coût et usinabilité. Le choix le plus courant pour les boîtiers fraisés CNC légers nécessitant un passage thermique efficace et affectés par les blindages EMI est l'aluminium. Si la résistance maximale à la corrosion et la rigidité structurelle sont cruciales, les matériaux utilisés pourraient être l'acier inoxydable. En revanche, lors de l'utilisation d'une méthode d'isolation et/ou d'un prototype à faible coût, les plastiques techniques seraient favorisés (par exemple, le Delrin et l'ABS).
Concevoir un boîtier sur mesure implique plus que de simplement le rendre esthétique. Voici les facteurs d'ingénierie que vous devez maîtriser.

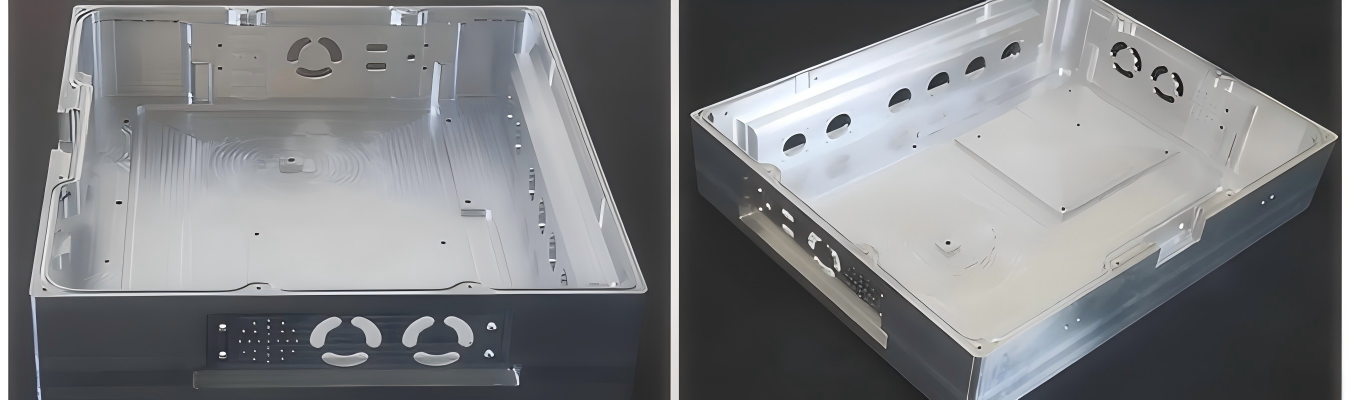

La chaleur est l'ennemi de l'électronique. Un boîtier en aluminium usiné bien conçu peut activement aider à refroidir vos composants. La conductivité thermique élevée de l'aluminium — environ 205 W/m·K pour le 6061 — signifie que la chaleur se transfère efficacement des composants chauds au corps du boîtier.
Bonnes pratiques pour la gestion thermique dans l'usinage de boîtiers sur mesure :
Intégrer des ailettes ou des éléments dissipateurs de chaleur : Les ailettes de refroidissement peuvent être usinées directement dans les parois du boîtier, éliminant ainsi le besoin de dissipateurs thermiques séparés
Concevoir des motifs de ventilation : Un placement optimisé des évents permet un flux d'air par convection sans compromettre la protection contre l'intrusion
Assurer des surfaces de montage planes : Une interface parfaitement plane entre le circuit imprimé et le boîtier maximise le transfert thermique
Envisager des matériaux d'interface thermique : Les espaces entre les composants et le boîtier peuvent être comblés avec des coussinets ou de la pâte thermoconducteurs
Un fabricant de boîtiers en aluminium sur mesure doté de capacités CNC peut usiner ces caractéristiques thermiques directement dans le boîtier — ce qui est impossible avec des boîtiers standard.
Les interférences électromagnétiques (EMI) peuvent perturber les appareils électroniques sensibles. Un boîtier métallique solide usiné CNC offre un blindage EMI naturel lorsqu'il est correctement conçu.
Exigences clés pour un blindage EMI efficace :
Contact continu le long des surfaces de jointure : L'interface couvercle-base doit être parfaitement plane pour créer un joint étanche
Joints conducteurs : Les zones de bride doivent pouvoir accueillir des joints conducteurs qui comblent les interstices
Rainures à arête vive : Des rainures usinées avec précision pour les joints d'étanchéité garantissent l'absence de fuite de rayonnement
Positionnement des bossages de vis : Des bossages de vis correctement positionnés maintiennent une pression de serrage constante autour du périmètre
Lorsque vous travaillez avec un fournisseur expérimenté de boîtiers usinés, ces caractéristiques sont usinées avec des tolérances serrées — généralement ±0,05 mm ou mieux — garantissant qu'aucun espace ne permet aux interférences de s'échapper ou de pénétrer.
Les boîtiers standard correspondent rarement à la disposition de votre circuit imprimé. Un boîtier sur mesure vous permet d'optimiser l'espace interne.
Considérations de conception pour l'assemblage :
Bossages de montage pour circuit imprimé : Bossages filetés ou à pression positionnés avec précision qui s'alignent parfaitement avec votre carte
Découpes pour connecteurs : Ouvertures aux dimensions et positions exactes pour les ports USB, les connecteurs RJ45, les interrupteurs et les écrans
Chemins de passage de câbles : Voies internes pour garder le câblage organisé et éviter le pincement
Compartiments pour batterie : Zones encastrées conçues spécifiquement pour votre source d'alimentation
Chez Falcon CNC Swiss, nos ingénieurs examinent votre fichier CAO avant de soumettre un devis et vous fournissent des commentaires sur la conception pour la fabrication (DFM). Nous vous aidons à identifier les domaines où de petites modifications de conception — ajout de rayons dans les angles internes, standardisation des tailles de trous, relâchement des tolérances non critiques — peuvent réduire le temps d'usinage et les coûts sans affecter les performances.
Les appareils électroniques modernes exigent des conceptions légères et compactes. Cela se traduit souvent par des boîtiers à parois minces — certains avec des épaisseurs de paroi inférieures à 2 mm, voire aussi faibles que 0,9 à 1,5 mm. Bien que ces conceptions réduisent le poids et améliorent la gestion thermique, elles présentent des défis d'usinage sérieux.
Les pièces à paroi mince sont sujettes à trois problèmes principaux lors de l'usinage CNC :
| Problème | Cause | Effet
