La première chose que les gens voient lorsqu'ils regardent votre produit est le boîtier, et la dernière chose que vous souhaitez est que ce boîtier échoue. Le boîtier de votre produit (qu'il s'agisse d'un dispositif médical, d'un bloc-batterie, d'un capteur ou d'une carte Pi) déterminera sa durabilité, sa capacité à gérer la chaleur et la manière dont il projette votre marque.
Le fait est que la plupart des ingénieurs spécifient plus de matière que nécessaire et moins de finition de surface qu'ils ne le devraient. Le résultat ? Vous payez trop cher pour des caractéristiques qui ne sont pas nécessaires, ou pire encore, vous obtenez une pièce qui tombe en panne sur le terrain en raison d'une finition de surface incorrecte.
Ce guide vous aidera à faire des choix judicieux et rentables concernant votre nouveau boîtier personnalisé. Nous aborderons les options suivantes : matériaux (boîtier usiné en aluminium ; boîtier usiné en acier inoxydable ; boîtier usiné en plastique ; boîtier usiné en titane) ; finitions de surface (anodisation, sablage microbillage, revêtement en poudre, sérigraphie) ; et des méthodes pratiques pour économiser de l'argent.
Falcon CNC Swiss fabrique des solutions de boîtiers en aluminium personnalisés pour diverses industries telles que les dispositifs médicaux et l'électronique grand public. Laissez-nous vous aider à bien faire les choses !
Choisir le bon matériau signifie trouver un équilibre entre résistance, poids, coût et performances thermiques. Voici une comparaison claire des cinq options les plus populaires.

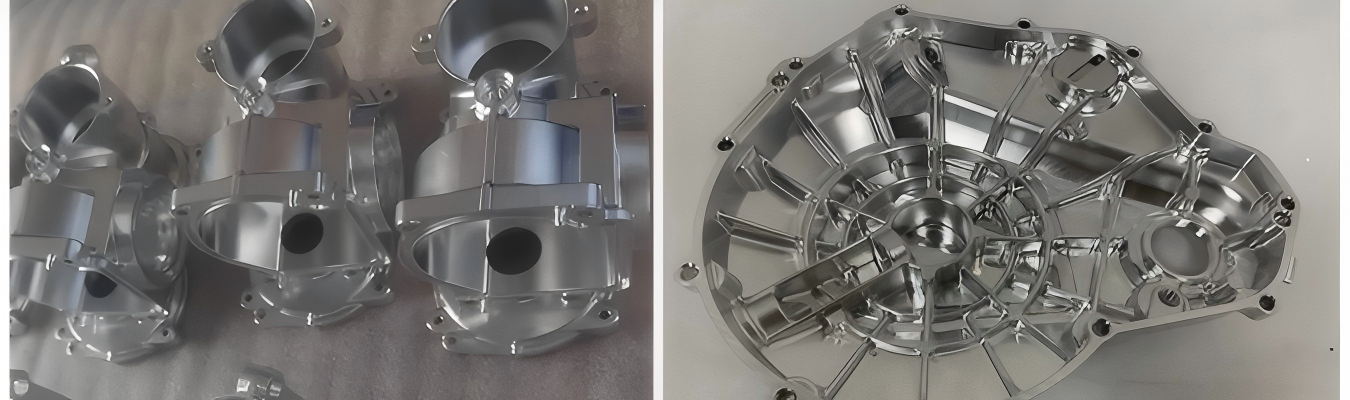

L'aluminium est de loin le matériau le plus courant pour les boîtiers usinés d'électronique et les boîtiers usinés de capteurs.
Pourquoi ? Il offre le meilleur rapport coût, usinabilité et performances.
Coût : 5 à 15 $ par kg – abordable pour presque tous les budgets
Note d'usinabilité : 4 sur 5 (très facile à usiner)
Poids : Très léger (densité environ ⅓ de celle de l'acier)
Conductivité thermique : Excellente (237 W/m·K) – idéale pour la dissipation thermique
Résistance à la corrosion : Excellente lorsqu'il est anodisé
Idéal pour : Électronique générale, dissipateurs thermiques, appareils grand public, la plupart des applications industrielles
Lorsque votre boîtier doit résister à un accès public, à des impacts violents ou à des produits chimiques agressifs, le boîtier usiné en acier inoxydable est la solution.
Coût : 6 à 10 $ par kg – coût d'usinage plus élevé, environ 3 fois plus que l'aluminium
Résistance : Résistance à la traction jusqu'à 1300 MPa pour certaines nuances
Poids : Lourd – environ 3 fois plus dense que l'aluminium
Conductivité thermique : Faible (15 W/m·K) par rapport à l'aluminium
Idéal pour : Machines exposées au public, usines chimiques, environnements marins, stérilisation médicale
Boîtier usiné en plastique (léger et isolant)
Les options de boîtier usiné en plastique comme l'ABS, le Delrin et le PEEK gagnent en popularité pour les applications où l'isolation électrique et la légèreté sont plus importantes que la résistance.
Coût : ABS (4 à 8 $ par kg), Delrin (6 à 10 $ par kg)
Avantages : Non conducteur, extrêmement léger, bonne usinabilité
Inconvénients : Mauvaise dissipation thermique, résistance inférieure, dégradation aux UV
Idéal pour : Électronique faible puissance, boîtiers de batteries, prototypes, applications nécessitant un isolement électrique
Pour les applications les plus exigeantes – aérospatiale, médical haut de gamme ou équipements sous-marins – le boîtier usiné en titane offre un rapport résistance/poids inégalé et une biocompatibilité.
Coût : 30 à 100 $ par kg – très cher
Usinabilité : Difficile, nécessite des outils et des liquides de refroidissement spécialisés
Avantages : Résistance exceptionnelle avec une faible densité, totalement résistant à la corrosion
Idéal pour : Scénarios haute performance où le coût est secondaire par rapport à la performance
Le boîtier usiné en laiton excelle là où la conductivité électrique et l'attrait visuel comptent. Le laiton est facile à usiner et naturellement résistant à la corrosion.
Coût : 8 à 12 $ par kg
Usinabilité : Excellente – produit des finitions lisses avec une usure minimale des outils
Conductivité électrique : Très bonne
Esthétique : Fini métallique chaleureux souvent utilisé pour les dispositifs décoratifs ou haut de gamme
Idéal pour : Blindage RF, boîtiers décoratifs, raccords électriques, équipements musicaux
| Matériau | Coût ($/kg) | Poids | Usinabilité | Conductivité | Meilleure application |
| Aluminium 6061 | 5–15 $ | Léger | Excellente | Élevée | Électronique générale, dissipateurs thermiques |
| Acier inoxydable 304/316 | 6–10 $ | Lourd | Difficile | Faible | Environnements agressifs/corrosifs |
| ABS / Delrin (plastique) | 4–10 $ | Très léger | Bonne | Isolant | Dispositifs faible puissance, prototypes |
| Titane Grade 5 | 30–100 $ | Léger | Très difficile | Moyenne | Aérospatiale, implants médicaux |
| Laiton C360 | 8–12 $ | Moyen | Excellente | Élevée | Décoratif, RF, électricité |
Votre appareil génère-t-il de la chaleur ?
Si la réponse est oui, vous avez besoin d'un boîtier usiné en aluminium. La conductivité thermique de l'aluminium (237 W/m·K) est bien supérieure à celle de l'acier inoxydable (15 W/m·K) ou du plastique, qui agit comme un isolant. Par conséquent, utiliser du plastique ou de l'acier inoxydable sur un appareil générant de la chaleur finira par « cuire » les composants de l'appareil via la chaleur.
Le boîtier sera-t-il exposé à l'humidité, à l'eau salée ou à des matériaux corrosifs ?
Par ordre de préférence, si le boîtier est destiné à être utilisé en extérieur, dans un environnement marin ou exposé à des produits chimiques, vous devez utiliser :
Aluminium avec anodisation de type II ou type III (faible coût, haute résistance à la corrosion)
Acier inoxydable 316 (choix premium pour les environnements extrêmement agressifs)
Tout aluminium standard sans anodisation finira par se corroder ; cependant, dans les zones côtières, l'aluminium revêtu ou l'acier inoxydable 316 sont les matériaux préférés car l'acier inoxydable non revêtu peut se corroder en fonction de l'exposition à des environnements riches en chlorures.
Quelle est la caractéristique la plus importante du boîtier : l'économie de poids ou la résistance aux chocs ?
Si vous devez transporter l'appareil, ou le monter sur un drone, vous devez choisir un boîtier fabriqué en aluminium. Si le boîtier va subir des chocs (coups de pied, projections, utilisation publique), vous devez alors choisir un boîtier fabriqué en acier inoxydable. Lorsqu'une charge est appliquée sur l'acier inoxydable, il conserve bien sa forme et offre une bonne résistance lors d'impacts répétés.
La façon la plus courante d'augmenter les coûts est de sur-spécifier le type de matériau qui sera utilisé pour fabriquer les boîtiers. Par exemple, nous voyons nos clients demander du titane pour des situations où les performances de la pièce pourraient être satisfaites en utilisant de l'aluminium 6061. Selon l'un de nos fournisseurs, les pièces fabriquées en 7075 sont 50 % à 100 % plus chères que les pièces fabriquées en 6061 ; par conséquent, si les exigences de conception ne sont pas extrêmes, il n'est pas nécessaire d'utiliser le matériau le plus cher.
Règle d'or : Commencez toujours la conception de votre boîtier avec de l'aluminium 6061 et ne passez à un matériau plus cher que lorsque les exigences de performance l'imposent.
