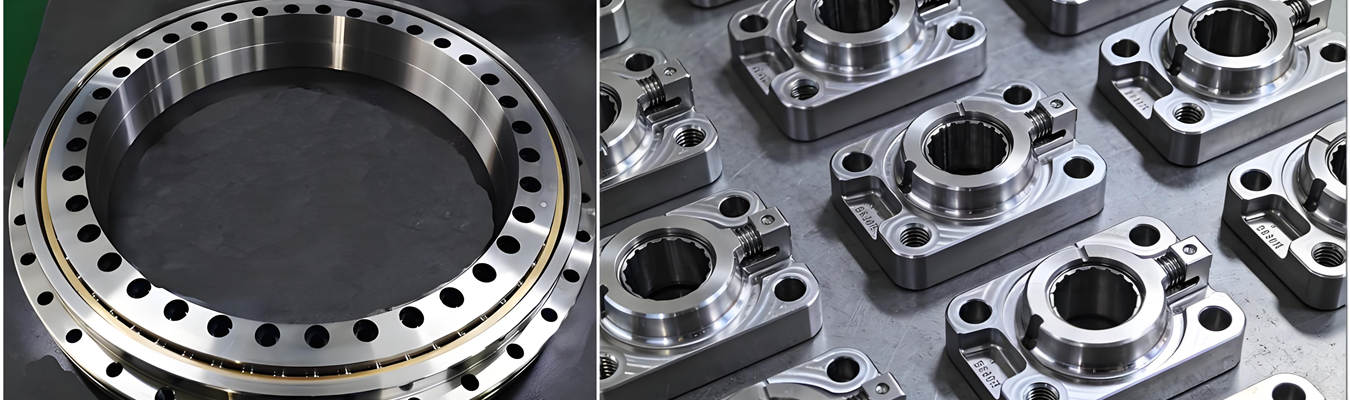

Les composants robotiques sur mesure sont ce qui permet aux robots modernes de réussir dans tout ce qu'ils entreprennent. Cela inclut tout, des robots chirurgicaux capables de faire un nœud sur une queue de cerise, aux humanoïdes de taille réelle dotés d'une articulation de hanche qui transfère le couple à chaque pas.
Lorsque vous concevez un tout nouveau robot de service ou humanoïde (ou un drone spécialisé, ou un bras d'automatisation industrielle, ou même des pièces personnalisées pour robots de service), chaque gramme et chaque micron de matière affecte le résultat final de votre projet. Un simple désalignement de quelques microns dans l'articulation d'une pièce assemblée pourrait entraîner des mouvements involontaires et maladroits, une usure prématurée des pièces, ou une défaillance globale du système.
Ce guide vous donne un aperçu général de la création de pièces robotiques sur mesure hautes performances du début à la fin, y compris les étapes de création ou d'achat de pièces robotiques sur mesure, les principes de conception des articulations, les considérations sur les matériaux, les techniques de fabrication avancées et enfin les contrôles qualité. À la fin de ce guide, vous disposerez de suffisamment d'informations pour préparer les données et poser les questions appropriées lorsque vous achèterez des pièces robotiques sur mesure (ou collaborerez avec un expert pour leur fabrication).
Si le robot est un corps, alors ses articulations sont les points mobiles qui déterminent l'agilité, la précision et la durée de vie. Une mauvaise conception des articulations est la principale raison pour laquelle des robots prometteurs échouent sur le terrain.
Lors de la conception d'articulations robotiques humanoïdes ou industrielles, concentrez-vous sur trois domaines interconnectés :
1. Exigences de concentricité et d'ajustement :
L'alésage interne du composant porteur d'une articulation doit être conçu avec une concentricité parfaite, de sorte que le boîtier externe soit parfaitement concentrique avec lui, afin d'assurer une rotation fluide de l'élément porteur à l'intérieur. Pour les articulations soumises à des charges élevées (hanches/genoux), une tolérance de +/-0,01 mm et une circularité inférieure ou égale à 0,008 mm sont recommandées.
2. Répartition de la charge et rayon de congé :
Chaque angle intérieur vif présente un potentiel d'amorçage de fissure en raison de charges cycliques répétées. Il est préférable d'inclure des rayons de congé de taille adéquate (≥1 mm) dans le fichier CAO afin de répartir la charge et d'éviter une défaillance prématurée de l'articulation due à des défaillances de type fatigue.
3. État de surface des surfaces de friction :
L'état de surface de tout composant en contact avec d'autres composants affectera les performances de l'articulation. L'usinage de la finition des composants à un état de surface inférieur ou égal à Ra=0,4 μm réduit considérablement la génération de chaleur due au frottement, prolonge la durée de vie de l'articulation et maintient la précision du mouvement des composants de l'articulation sur des millions de cycles.
Le choix des matériaux a un impact énorme sur les performances, l'usinabilité et le coût. Voici comment les quatre groupes de matériaux les plus courants se comparent pour les pièces robotiques métalliques et plastiques sur mesure.
| Groupe de Matériaux | Principaux Avantages | Meilleures Applications | Difficulté d'Usinage | Coût Relatif |
| Aluminium (6061-T6, 7075-T6) | Léger (40% plus léger que l'acier), excellente usinabilité, bonne conductivité thermique | Châssis de drones, châssis de robots, dissipateurs thermiques, supports structurels de taille moyenne | Facile – coupe à grande vitesse | Faible à modéré |
| Titane (Grade 5 / Ti-6Al-4V) | Rapport résistance/poids exceptionnel (880 MPa), biocompatible, résistant à la corrosion | Articulations à charge élevée (hanches/genoux humanoïdes), pièces de robots chirurgicaux, châssis structurels de qualité aérospatiale | Difficile – faible conductivité thermique, usure élevée des outils | Élevé |
| Acier Inoxydable (304, 316, 17-4 PH) | Haute résistance, résistant à l'usure, stérilisable | Arbres de transmission, outils chirurgicaux, surfaces à forte usure | Modéré | Modéré |
| Polymère Renforcé de Fibre de Carbone (CFRP) | Ultra-rigide, extrêmement léger, dilatation thermique minimale | Segments de bras à grande vitesse, coques d'articulations légères, hélices de drones | Difficile – nécessite une coupe en couches à faible vitesse pour éviter le délaminage | Élevé |
| PEEK / Delrin (Plastiques Techniques) | Autolubrifiant, léger (50% de la densité de l'aluminium), résistant aux produits chimiques | Engrenages, bagues, composants d'isolation, manchons d'usure | Facile – nécessite un contrôle thermique minutieux | Modéré |

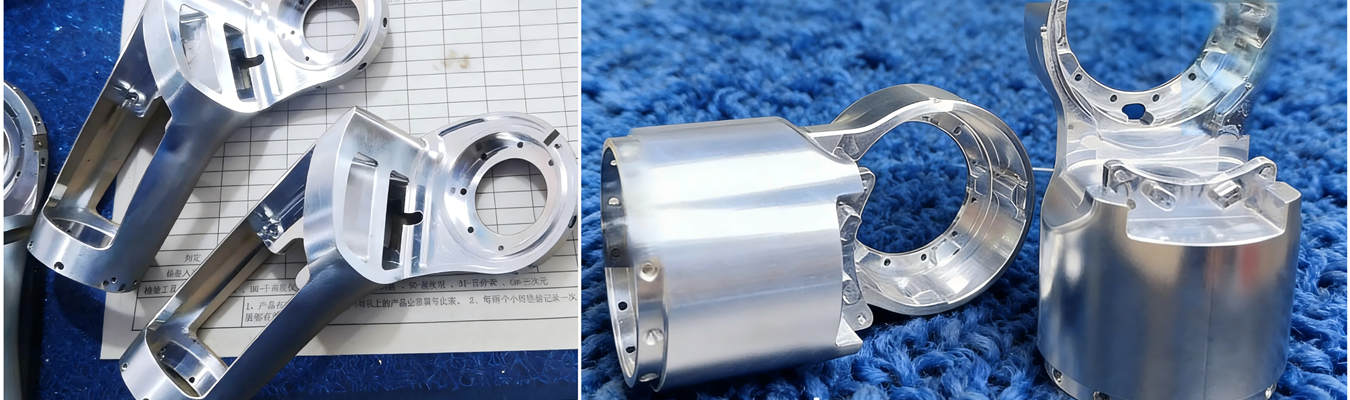

L'aluminium 7075 est le matériau de prédilection pour la plupart des châssis et bras de robots sur mesure. Il est suffisamment résistant pour les charges dynamiques, facile à usiner et économique pour les grandes séries de production.
Les pièces robotiques sur mesure en titane usiné CNC doivent être réservées aux composants critiques à charge élevée où les économies de poids et la résistance à la corrosion justifient la complexité et le coût d'usinage supplémentaires.
Les pièces robotiques sur mesure en PEEK excellent dans les applications nécessitant un faible coefficient de frottement, une isolation électrique et une résistance à l'usure – comme les bagues, les engrenages et les boîtiers de capteurs.
Il existe de nombreuses façons de fabriquer des pièces sur mesure. Voici une comparaison rapide des méthodes les plus pertinentes pour la robotique :
| Procédé | Fonctionnement | Idéal pour | Limites |
| Usinage CNC | Procédé soustractif utilisant des outils rotatifs pour couper dans des blocs solides. Supporte les métaux et plastiques avec une précision allant jusqu'à ±0,003–0,01 mm. | Pièces fonctionnelles porteuses (engrenages, articulations, châssis structurels) ; prototypage et production | Plus coûteux pour de très grands volumes (50 000 pièces) |
| Impression 3D (Additive) | Construit des pièces couche par couche à partir de données CAO. Aucun outillage nécessaire. | Maquettes conceptuelles rapides, structures internes complexes, prototypage précoce de pièces robotiques sur mesure | Précision et finition de surface inférieures ; résistance des matériaux limitée |
| Moulage par Injection | Injecte du plastique fondu dans des moules métalliques. Coût d'installation élevé, coût unitaire très bas. | Production à grande échelle (50 000+ unités) de boîtiers en plastique, connecteurs et couvercles | Coût d'outillage initial élevé ; ne convient pas aux métaux ou aux petites séries |
| Découpe Laser | Utilise un faisceau laser focalisé pour découper des matériaux en feuille. | Plaques métalliques ou plastiques minces, supports plats et panneaux de châssis de robots | Limité aux formes 2D ; pas de géométries 3D complexes |
Pour la plupart des développeurs en robotique, le flux de travail optimal combine l'usinage CNC pour les pièces structurelles et fonctionnelles, plus l'impression 3D pour l'itération rapide des capots non porteurs, conduisant aux pièces robotiques moulées par injection seulement après le gel final de la conception.
En savoir plus sur les capacités d'usinage de précision de Falcon CNC Swiss pour pièces robotiques sur mesure.
Une pièce qui semble parfaite à l'œil nu peut encore être hors tolérance et provoquer une défaillance d'assemblage.
Tolérances Standard pour Composants Robotiques
| Type de Composant | Tolérance Dimensionnelle | État de Surface | Commentaires |
| Châssis structurels et supports généraux | ±0,02mm – ±0,05mm | Ra 1,6μm | Précision standard pour châssis de robots et pièces non mobiles |
| Articulations critiques pour le mouvement et sièges de roulements | ±0,005mm – ±0,01mm | Ra ≤0,4μm | Essentiel pour une articulation fluide et une longue durée de vie des articulations |
| Pièces pour robots chirurgicaux et de qualité médicale | ±0,005mm | Ra ≤0,2μm | Nécessite une certification ISO 13485 |
Mesure en cours avec palpeurs à déclenchement mesure les dimensions critiques en cours d'usinage sur la machine, permettant une compensation de décalage automatique avant que les pièces ne sortent des spécifications.
