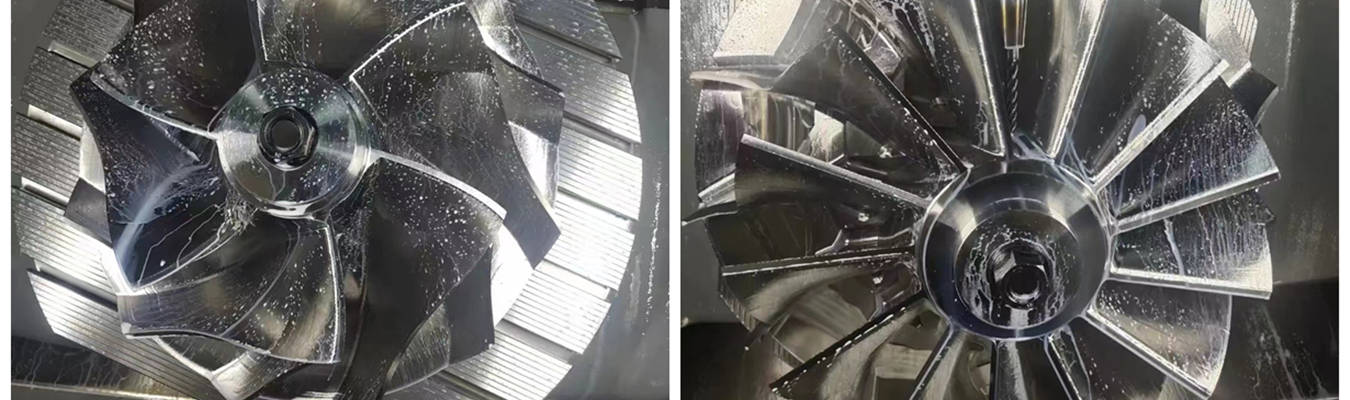

Dans l’univers des pompes, compresseurs, turbines et turbocompresseurs, les roues jouent le rôle de « cœur » car elles sont conçues pour déplacer efficacement un gaz ou un liquide. Cependant, la fabrication de ces roues peut être extrêmement complexe. Chaque roue est essentiellement un puzzle géométrique. Elle est composée d’aubes courbes très fines, de canaux d’écoulement profondément encaissés et de surfaces aérodynamiques complexes, le tout usiné dans un bloc de métal.
Ce guide vous présente ce qui fonctionne vraiment dans l’usinage des roues. Pas de blabla, pas de théorie académique : juste de l’ingénierie pratique pour gérer correctement les aubes à parois minces, déterminer la meilleure séquence de coupe et choisir les matériaux en fonction de vos contraintes budgétaires.

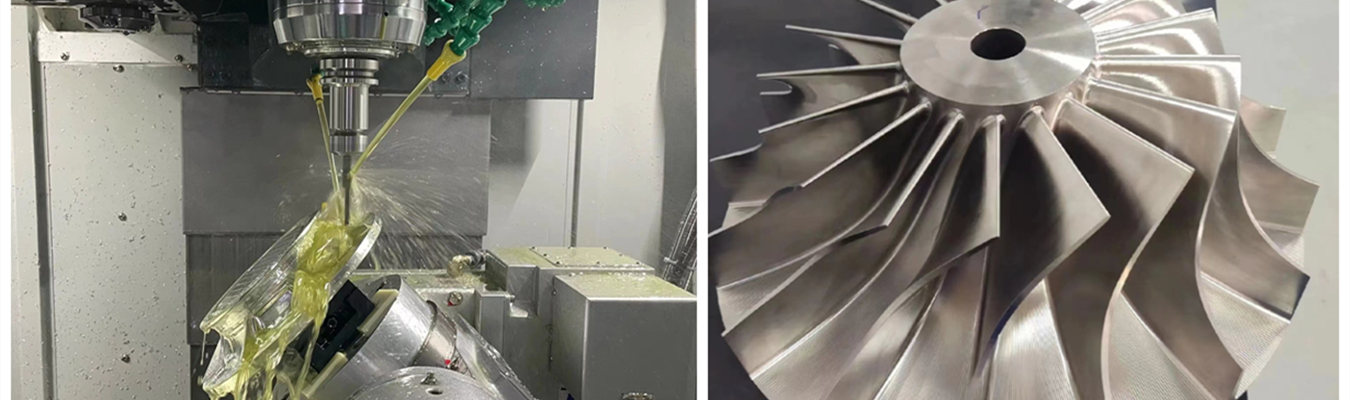

Que vous travailliez dans l’usinage de roues pour OEM, en tant qu’usineur spécialisé dans l’usinage industriel de roues ou pour des prototypes usinés, vous aurez besoin d’un partenaire qui comprend ces défis. De plus, nous vous accompagnons à chaque étape du processus, du bridage et de la stratégie de trajectoire d’outil jusqu’à l’équilibrage dynamique et la finition des pièces. Si vous produisez vos propres roues ou si vous faites appel à un autre fournisseur d’usinage CNC réputé, vous devez savoir où la production peut être optimisée sans compromettre la qualité et où il n’y a aucune marge de manœuvre pour rogner sur les coûts.
La fabrication des roues industrielles implique plusieurs types de procédés, tels que l’usinage de roues centrifuges utilisées dans les pompes, l’usinage de roues de turbine pour l’aérospatiale et l’usinage de roues de pompes pour les systèmes fluidiques. Tous ces procédés partagent les mêmes défis fondamentaux.
Les aubes de roue à parois minces sont conçues pour favoriser une bonne dynamique d’écoulement et une réduction de poids, mais leur faible épaisseur leur confère une rigidité très limitée. Lorsque l’outil de coupe entre en contact avec l’aube, celle-ci fléchit, entraînant des variations dimensionnelles, de l’état de surface et de la géométrie globale.
Les composants à parois minces sont également très sensibles au broutement (vibrations) lors de l’usinage. Plus l’outil coupe profondément, plus les vibrations augmentent en raison de la modification constante de la rigidité de la pièce. Avec des matériaux comme le titane ou l’Inconel, couramment utilisés dans l’usinage de roues de turbine, ce problème est aggravé par une faible conductivité thermique.
Des canaux étroits et profonds séparent les aubes d’une roue. Pour usiner la surface du moyeu, l’outil doit atteindre le fond du canal puis remonter le long des deux faces de l’aube. Les outils à longue portée fléchissent lors de la coupe. Les porte-outils standard peuvent entrer en collision avec les aubes. De plus, les aubes sont généralement torsadées en surfaces libres complexes, ce qui rend leur accès continuellement difficile.
La précision requise pour les roues de turbomachines à haute vitesse est exceptionnelle. Le non-respect des géométries serrées entraîne des irrégularités dimensionnelles et d’état de surface, créant une traînée aérodynamique qui réduit l’efficacité et augmente le bruit. Une aube mal positionnée perturbe l’écoulement. Compte tenu des exigences d’équilibrage dynamique, toute irrégularité d’usinage se traduit par des vibrations impossibles à équilibrer.
C’est pourquoi l’usinage de roues avec tolérances serrées est crucial dans ce type d’applications. Chez Falcon CNC Swiss, nous sommes spécialisés dans le maintien constant de tolérances serrées.
L’ordre dans lequel vous traitez vos pièces impacte tous les aspects de votre activité. Un bon ordre garantit la stabilité de la pièce tout en équilibrant l’enlèvement de matière, l’évacuation des copeaux et la chaleur, tout en répondant aux exigences de productivité.
La séquence typique d’usinage 5 axes pour les roues commence à partir de barres pleines ou d’ébauches forgées. L’usinage des roues à partir de matière pleine donne des pièces de meilleure qualité, une plus grande flexibilité de conception et remplace de plus en plus les pièces moulées pour les turbomachines haute performance.
Flux de travail standard :
Préparation initiale de l’ébauche – Tournage du diamètre extérieur, dressage des faces, perçage des trous de centrage pour le bridage.
Pré-usinage 3 axes – Enlèvement de la matière en vrac autour du moyeu pour permettre l’accès des outils 5 axes sans coupe à vide excessive.
Ébauche 5 axes entre les aubes – Enlèvement de matière dans chaque canal d’écoulement. Laissez une surépaisseur sur les surfaces des aubes pour la finition.
Semi-finition 5 axes – Nettoyage des surfaces du moyeu et des aubes à 0,1–0,2 mm des dimensions finales.
Finition des aubes – Passe finale en utilisant le fraisage en roulant ou en pointant selon la courbure.
Finition du moyeu – Finition de la surface du moyeu entre chaque jeu d’aubes.
Finition des congés – Raccordement du rayon à la jonction aube-moyeu. Ces congés sont des zones de forte contrainte et doivent être lisses.
Équilibrage dynamique – Mesure et correction du balourd selon la norme ISO 1940.
Les roues ont une forme symétrique, mais leur serrage peut être difficile. Le serrage par le diamètre extérieur ou par un trou boulonné au centre ne convient pas pour les travaux complexes 5 axes en raison de l’accès bloqué.
La meilleure façon de serrer une roue est d’utiliser un bridage usiné sur mesure, boulonné sur la face de montage de la roue, lequel est ensuite fixé sur la table 5 axes. La roue conserve ainsi une orientation reproductible pendant tout son usinage.
L’usinage CNC multi-axes des roues exige ce niveau de précision dans le bridage. Un bridage intégré permet de réaliser l’ensemble de l’usinage en un seul montage, avec moins d’erreurs et une efficacité accrue. De plus, les roues de turbine en matériaux à haute résistance usinées nécessitent un système machine-bridage conçu avec une rigidité suffisante pour supporter les efforts de coupe. En savoir plus sur la fabrication d’usinage CNC de précision de roues chez Falcon CNC Swiss.
Une roue défectueuse peut endommager les roulements, provoquer des vibrations, gaspiller de l’énergie et entraîner une défaillance prématurée. L’ajout de matière (mastic) sur une pièce usinée ou le perçage de trous n’apportent qu’un correctif temporaire à un problème d’usinage, mais ne constituent pas des solutions.
Les roues de pompe sont généralement fabriquées pour répondre aux normes ISO 1940 G6.3, G6.0 et G5.0, mais les applications à grande vitesse peuvent nécessiter G2.5 ou G1.0. Ces normes autorisent une quantité de balourd spécifique en fonction de la vitesse de fonctionnement du rotor. Par exemple, une roue de pompe de 10 kg à 3 000 tr/min devrait présenter un balourd résiduel de 8 g·mm pour respecter la norme G2.5.
Viser une norme plus élevée que nécessaire peut augmenter les coûts sans avantage significatif. En utilisant un équilibrage dynamique de précision, l’amplitude des vibrations est considérablement réduite et la cohérence de l’équilibrage d’un grand nombre de roues est maintenue.
Pour obtenir des résultats d’équilibrage cohérents :
Vérifier que chaque aube a une répartition de poids identique
S’assurer que toutes les surfaces des aubes sont symétriques avant que la pièce ne quitte la machine
Utiliser un équilibrage dynamique à deux plans plutôt qu’un seul plan, sauf si la géométrie justifie le contraire
L’étape de finition sépare les bonnes roues des excellentes. L’état de surface affecte directement l’aérodynamique, le bruit et la durée de vie en fatigue. Cela est particulièrement vrai pour l’usinage de roues revêtues : les revêtements adhèrent mieux sur des surfaces lisses, prolongeant la durée de vie des composants.
Bonnes pratiques éprouvées pour la finition :
Utiliser des modules de programmation dédiés aux roues qui comprennent la géométrie aube-moyeu
Choisir entre le fraisage en roulant et le fra
