L'adoption fulgurante de la technologie des drones industriels impacte des industries de tous horizons, de l'agriculture à la défense. Cependant, derrière chaque drone (UAV) agile, robuste et hautement performant se trouve une base de pièces fabriquées à la perfection. La différence entre un prototype et un UAV industriel fiable, conçu pour une production de masse, repose solidement sur les principes de la Conception pour la Fabricabilité (DFM) couplés à des partenariats avec des fabricants experts de pièces de drones. Dans cette discussion, nous examinerons comment les meilleurs concepteurs, l'usinage avancé et les capacités éprouvées fusionnent pour créer la prochaine génération d'UAV.
La Conception pour la Fabricabilité (DFM) est la pratique d'ingénierie consistant à concevoir des produits de manière à les rendre plus coûteux à fabriquer. Dans le cas des applications de drones où la performance est primordiale, le DFM sert non seulement d'outil de réduction des coûts, mais aussi d'amélioration des performances. Un fabricant compétent de pièces de drones comme Falcon CNC Swiss travaille avec les équipes d'ingénierie dès les premières étapes de la conception pour mettre en œuvre les principes du DFM :
Sélection des matériaux :Nous pouvons recommander des matériaux optimaux qui offriront un équilibre entre résistance, poids et usinabilité. Par exemple, passer d'alliages de titane difficiles à usiner à de l'aluminium 7075 haute résistance pour certaines pièces structurelles non critiques permettra de réduire les coûts et les délais à des niveaux pratiquement insignifiants, sans affecter les performances de l'UAV.
Simplicité de conception :: Les pièces complexes en une seule pièce peuvent presque toujours être redessinées en assemblages multi-pièces plus simples, mieux fabriqués, plus faciles à usiner, remplacer et entretenir, évitant ainsi dans de nombreux cas un usinage 5 axes complexe (et coûteux) là où un simple usinage 3 axes suffit.
Standardisation des caractéristiques :: En utilisant des tailles d'outils standard pour les trous, les rayons et les filetages, le besoin d'outillage personnalisé est évité, les coûts de production sont réduits et la vitesse de fabrication est nettement améliorée.
Conception pour le processus :En comprenant les limites et les avantages de l'usinage CNC et des tours à décolleter suisses, nous pouvons recommander des modifications de conception, comme de légères dépouilles ou des épaisseurs de paroi, qui produiront une meilleure qualité et un meilleur rendement pour la pièce finie.
En prenant en compte le DFM, la conception finale peut être produite pour l'efficacité plutôt que simplement pour l'innovation.
La fabrication de pièces pour UAV en production industrielle apporte un ensemble unique de problèmes qui marquent la différenciation entre les implications amateurs de la fabrication et celle qui est professionnelle et digne de confiance.
L'impératif du rapport résistance/poids :: Chaque gramme compte pour un UAV. La difficulté fondamentale réside dans la fabrication de pièces qui possèdent à la fois une grande légèreté de construction et une grande résistance de structure pour résister aux effets des vibrations, des impacts éventuels et des contraintes de charge. Cela nécessite une connaissance approfondie des matériaux couplée à une capacité d'usinage intensive pour pouvoir enlever chaque micron de matière inutile sans compromettre la structure de la pièce fabriquée.
Complexité de forme et tolérances: Pièces de composants d'UAV :généralement parlant, comme les supports de moteur, les supports de bras et les boîtiers pour les systèmes de contrôle de vol, doivent avoir des formes très complexes avec des parois minces et des canaux internes. Les rendre difficiles d'accès et impossibles à usiner entraîne le maintien de tolérances souvent nécessaires à ±0,025 mm ou moins pour un bon alignement, l'amortissement des vibrations et la stabilité en vol.
Connaissance des matériaux :: Les drones utilisent une large gamme de matériaux, allant de l'aluminium léger et du titane aux composites avancés et aux plastiques techniques. Il est nécessaire pour un fabricant compétent de pièces de drones d'être parfaitement au courant de l'usinage de ces différents matériaux et de comprendre comment chacun se comporte pendant le processus de coupe ou de façonnage afin d'éviter toute apparition de déformation, de délaminage ou d'usure d'outil.
Évolutivité du volume et cohérence :Une conception qui fonctionne pour dix unités doit fonctionner exactement de la même manière si dix mille sont fabriquées. La cohérence de la qualité, de la taille et des performances dans les séries à grande échelle est un problème redoutable qui doit être résolu par des systèmes de contrôle qualité efficaces et des opérations automatisées.
Robustesse environnementale :Les drones industriels opèrent dans des environnements difficiles tels que la corrosion par l'eau salée pour les travaux marins, les changements de température extrêmes pour la cartographie et l'exposition incessante aux rayons ultraviolets. Les pièces doivent être fabriquées et généralement traitées (c'est-à-dire anodisées, passivées) pour ces environnements de manière durable.
Urgence du client :Un projet a été réalisé pour un UAV développé pour la reconnaissance topographique à haute altitude, afin de trouver un moteur beaucoup plus léger que la pièce d'origine du fabricant d'équipement d'origine (OEM) actuellement utilisée, et ayant une meilleure tolérance aux vibrations pour protéger l'équipement LiDAR sensible.
Le problème :Le dispositif de montage en aluminium existant produisait une vibration harmonique qui, par conséquent, ruinait les données des capteurs. Le projet visait une réduction de 30 % du poids de la pièce en utilisant un amortissement hétérogène.
Conception et vérification DFM :Le métallurgiste a ensuite recommandé l'utilisation d'un alliage de magnésium (AZ31B) pour sa grande capacité d'amortissement, ainsi que pour son poids réduit par rapport à l'aluminium. Le support a également été redessiné pour inclure des structures en treillis dans les zones locales de contrainte non vitale afin de réduire encore le poids.
Usinage de précision :La forme difficile a été obtenue par usinage à partir d'un bloc massif de magnésium sur nos fraiseuses CNC 5 axes. Cela a nécessité des outils et des liquides de refroidissement spéciaux pour faciliter le travail du magnésium, qui est sujet au feu pendant l'usinage — un hommage à notre travail en métallurgie.
Contrôle qualité :Chaque support de moteur en aluminium a été usiné et inspecté à 100 % sur la MMT pour garantir l'alignement de l'alésage du moteur pour la rotation, ainsi que les trous de montage. L'équilibrage dynamique a également été vérifié pour valider les performances de la pièce sous vibrations.
Effet :Le nouveau support de moteur personnalisé a obtenu une réduction de poids de 35 % et est exempt à 90 % des vibrations nocives. Cela a augmenté l'autonomie de vol du drone de 12 % et a également garanti une précision maximale des données reçues lors de l'exécution du levé, satisfaisant ainsi les exigences élevées du client en matière de performances.

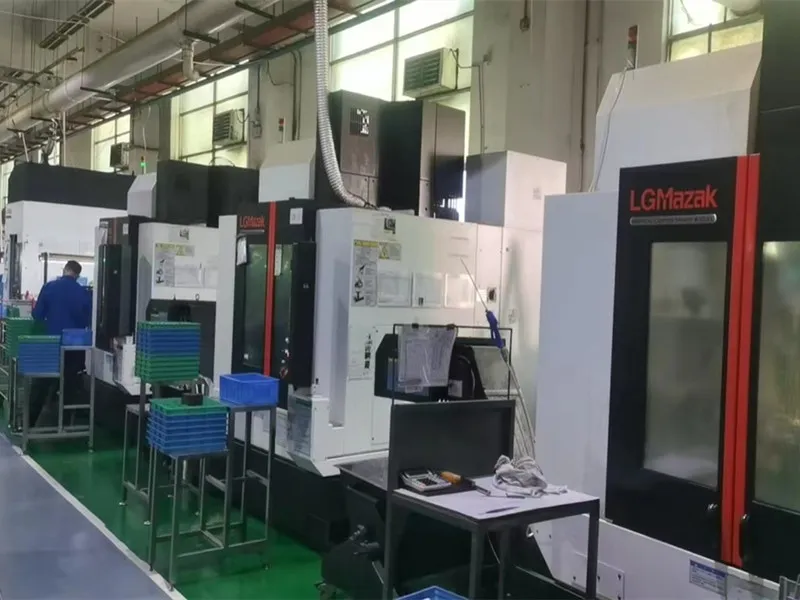

En tant que fabricant de pièces personnalisées pour drones, Falcon CNC Swiss est équipé pour les tâches les plus difficiles dans le domaine des composants d'UAV. Nos capacités sont adaptées à la haute technologie, à l'extrême qualité et au détail requis par ce secteur d'activité.
Tournage CNC suisse :: Idéal pour les pièces rotatives complexes en grand volume, comme les hélices, les inserts de moyeu, les broches de connecteurs, les fixations avec une grande précision de concentricité.
Fraisage CNC 5 axes ::Pour usiner des formes complexes comme les supports de montage, les supports de caméra, les dispositifs structurels en un seul serrage, utilisant ainsi un usinage complet en une seule opération pour une précision maximale et une réduction du temps de réglage.
Capacité métallurgique :Un grand nombre de matériaux travaillés pour s'adapter aux utilisations des UAV :
Métaux légers :Aluminium 6061, 7075, Titane (Grade 2, 5), Alliages de magnésium.
Plastiques haute technologie :: PEEK, UHMW-PE, Delrin, Nylon.
Matériaux composites :: Composites en plaques ou feuilles pour usages spéciaux.
Services :Service complet après usinage — ébavurage et réalisation de l'ensemble du processus post-usinage, traitement thermique (pour augmenter la résistance), traitement de surface, par exemple anodisation de types II, III, nickelage, revêtement par poudre à des fins de protection et d'esthétique.
Contrôle qualité rigoureux :: Notre engagement envers la qualité est inébranlable. Nous utilisons des machines à mesurer tridimensionnelles (MMT), des comparateurs optiques et des testeurs de finition de surface pour garantir que chaque lot de pièces de drones de précision est conforme aux spécifications les plus exigeantes.
La fiabilité d'un drone industriel dépend de la qualité des pièces qui sont fabriquées pour lui. Voici comment les pièces de précision permettent le succès dans tous les domaines d'activité :
In Agriculture :Les drones pour l'épandage de cultures et leur surveillance doivent avoir des pièces capables de résister à la corrosion (due aux produits chimiques) et une structure adéquate. Des pièces parfaites pour les buses et le système de fluide sont nécessaires.
En Recherche & Sauvetage (SAR) :: La fiabilité en toutes circonstances est un facteur essentiel dans les situations de vie ou de mort. Des structures solides et légères pour le drone sont absolument nécessaires pour transporter les caméras thermiques et les relais de communication, qui sont souvent entravés par les conditions météorologiques.
Dans l'inspection des infrastructures :: Les drones utilisés pour l'inspection des lignes électriques, des ponts et des éoliennes ont besoin de supports de caméra qui ont été testés pour les vibrations et usinés avec des tolérances extrêmes. Sinon, les images ne peuvent-elles être obtenues sans flou ?
Dans la Défense & la Sécurité :: Les exigences en matière de durabilité, d'intégrité du signal (pour les boîtiers blindés) et de capacité dans des conditions extrêmes sont les plus élevées connues, ce qui nécessite que les fabricants de drones repoussent les limites des pièces.
Dans la Livraison & la Logistique :: Si les drones de livraison le sont, le plus grand système de communication et de livraison fiable est nécessaire, dont les moyens sont d'atteindre la plus grande capacité de charge utile et le grand avantage d'une livraison fiable.
Les possibilités du drone industriel sont illimitées, tout en dépendant largement de l'idée complexe de l'ingénierie de précision et de la fabrication de précision. La possibilité de son évolution, d'un beau design à un produit leader sur le marché, doit dépendre des relations industrielles étroites que nous pouvons avoir avec un fabricant de pièces de drones possédant une grande capacité technique, son meilleur équipement et une bonne compréhension du DFM.
Chez Falcon CNC Swiss, notre métier n'est pas de fabriquer des pièces, mais de fabriquer les moyens d'expression de la capacité inventive. Nous pouvons aider les clients à naviguer en toute sécurité à travers les moyens complexes impliqués dans la fabrication de drones vers une structure légère, un poids réduit et un mécanisme de livraison extrêmement fiable.Contactez-nous dès aujourd'hui!
Q1 : Quels matériaux recommandez-vous le plus couramment pour les drones ?
R. Pour la plupart des pièces de construction, l'aluminium 6061 et 7075 constitue le meilleur choix en termes de rapport résistance/poids. Pour les éléments très importants soumis à de fortes contraintes, comme les trains d'atterrissage ou les supports de moteur, nous recommandons le titane Grade 5. Si la considération importante est l'amortissement des vibrations, l'utilisation de magnésium ou de plastique comme le PEEK est supérieure.
Q2 : Pouvez-vous réaliser à la fois des travaux de prototypage et de production en grand volume ?
R. Nous le pouvons certainement. Nous sommes prêts à accompagner les clients tout au long du cycle de vie du produit, depuis les prototypes initiaux non finis, lorsque les conceptions sont rapides, jusqu'à l'opération de production continue ou rapide en haute production, avec la certitude d'une production rapide et d'une qualité constante.
Q3 : Quels formats de fichiers sont bons pour un devis ?
R. Il existe de nombreux formats pour lesquels on peut se préparer, mais les meilleurs devis ont été fournis uniquement pour des fichiers CAO 3D au format STEP ou IGES, accompagnés d'un dessin 2D au format PDF indiquant les qualités des pièces critiques et leurs tolérances.
Q4 : De quelle manière assurez-vous la qualité de la pièce usinée ?
R. L'atmosphère de qualité est une caractéristique transmise. L'inspection en cours de processus et finale consiste à effectuer des tests à 100 % sur les pièces et caractéristiques critiques en utilisant l'avantage supplémentaire des MMT et d'instruments de mesure similaires. Nous établissons également nos rapports d'inspection pour la première pièce (FAI) dans le but de permettre à nos clients d'être en accord avec leurs exigences et spécifications.
