Swiss Screw Machining : Le guide définitif pour une précision et une efficacité ultimes

Dans la quête éternelle de la perfection de fabrication, où les tolérances se mesurent en microns et où l'échec d'un produit n'est pas une option, il existe de nombreuses technologies que l'on considère comme spéciales. Parmi elles, l'usinage suisse à broche mobile est probablement le sommet de l'ingénierie de précision. Si vous évoluez dans les domaines des dispositifs médicaux, de l'aérospatiale ou de l'électronique, et que vous êtes confronté quotidiennement aux problèmes de production de petites pièces complexes avec la plus grande précision, vous devez vous familiariser avec ce procédé.

Ce traité offre une compréhension complète de l'usinage de type suisse. Nous verrons ce que c'est, en quoi il diffère fondamentalement de l'usinage CNC conventionnel, et surtout pourquoi le recours aux services d'un atelier de tournage suisse peut être la décision la plus stratégique pour votre prochain projet.

Qu'est-ce que l'usinage suisse ? Un aperçu de l'évolution de la précision

Pour comprendre ce qu'est l'usinage suisse, il faut faire un peu d'histoire. Développé au 19ème siècle à l'origine pour la production de pièces précises dans le cadre de l'industrie horlogère suisse, ce nom provient de la nécessité de produire des pièces très fines, élancées et complexes avec une extrême précision. Les anciens tours d'horlogerie rencontraient de grandes difficultés avec ce type de composants en raison de la pression d'outil et de la déflexion de la matière.

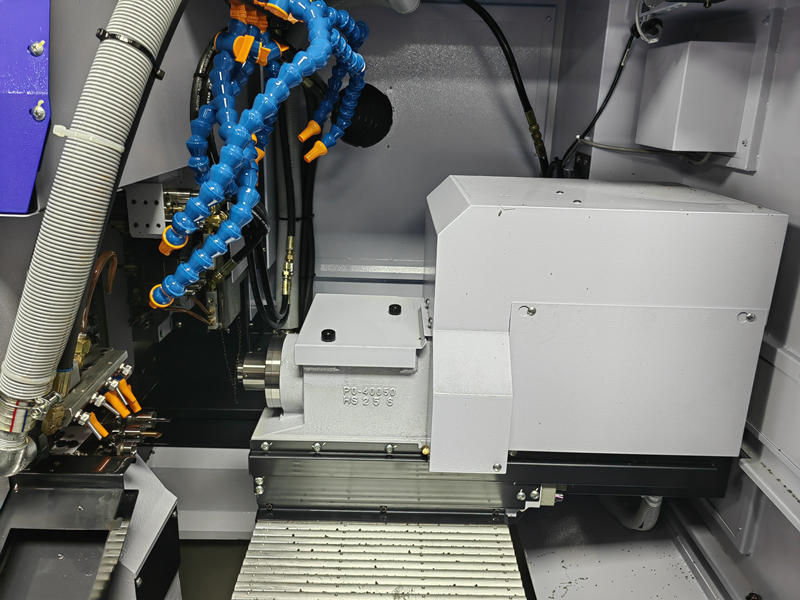

La réponse, très simplement, est le tour de type suisse, ou tour automatique suisse. Le principe qui le distingue des tours traditionnels est la bague de guidage. Dans un tour classique, la pièce est fixe et les outils se déplacent sur elle. Alors que dans une machine suisse, le matériau en barre (généralement jusqu'à 32 mm de diamètre) est fermement maintenu par une bague de guidage, et l'ensemble de la poupée mobile se déplace d'avant en arrière dans le plan Z. Les outils de coupe sont pour la plupart non rotatifs ou se déplacent radialement, et travaillent très près de la bague de guidage.

Cette machine à « poupée mobile » offre un support inégalé à la pièce directement au point de coupe. Le résultat est que, même pour les pièces longues et fines, il n'y a ni fouettement, ni vibrations induites, ni déflexions de matière qui ruineraient la précision avec un tour ordinaire. Le principe ici utilisé est la force motrice de la précision de l'usinage suisse.

Qu'est-ce que le tournage suisse ? La méthode moderne modifiée

Le terme « tournage suisse » est la réinterprétation moderne de ce concept original. Bien que le principe de base n'ait pas changé, les machines d'aujourd'hui sont des merveilles de technologie. Ce ne sont pas simplement des tours, mais des moteurs CNC polyvalents.

Alors, posons-nous la question : qu'est-ce que le tournage suisse aujourd'hui, au 21ème siècle ? En termes simples, il s'agit d'une opération de tournage CNC de haute précision, réalisée à l'aide d'un tour CNC de type suisse, qui intègre souvent des outils rotatifs et des opérations secondaires. Les composants du monde actuel des services de tournage suisse comprennent :

• La bague de guidage :C'est encore le cœur du concept. Il maintient fermement la barre de matière, directement derrière les outils de coupe, éliminant pratiquement les vibrations et le refoulement de la matière, ce qui est nécessaire pour maintenir les tolérances serrées possibles.

• Technologie de contrôle CNC :Les machines modernes sont entièrement contrôlées par ordinateur, permettant la programmation de formes géométriques très complexes et une précision reproductible à ±0,0002 ou mieux.

• Outils rotatifs :C'est la partie qui a vraiment fait la différence. En plus des outils de tournage simples, les outils rotatifs sont des outils rotatifs (comme les fraises et les forets) entraînés par des moteurs indépendants. Cela permet le fraisage, le perçage transversal, le rainurage, etc., dans la même machine et en un seul montage. Cette capacité est généralement appelée tournage-fraisage ou tournage CNC suisse.

• Axes multiples :Les machines suisses les plus avancées fonctionnent souvent sur 5, 7 axes ou plus, permettant aux outils d'approcher la pièce de pratiquement n'importe quel angle sans nécessiter de reprise ou de nouveau montage.

• Chargeurs automatiques de barres : % Le terme « vis » inclus dans la terminologie est une référence historique et nomenclaturale à son utilisation originale dans la fabrication de vis et autres fixations. Cependant, il a évolué vers un domaine dans lequel une gamme incroyablement large de géométries de pièces complexes et de composants de type arbre sont fabriqués.Ceux-ci permettent des opérations continues et non supervisées, rendant ainsi l'usinage suisse beaucoup plus efficace pour les productions programmées à grand volume dans le tournage de pièces de précision.

Usinage suisse vs usinage CNC conventionnel : une comparaison côte à côte

Pourquoi donc choisir une machine suisse plutôt qu'un tour ou une fraiseuse CNC conventionnel ? La décision repose souvent sur la nature de la géométrie de la pièce, les tolérances requises et le volume.

Caractéristique

Pourquoi utiliser le tournage suisse ? 6 raisons gagnantes

Les détails techniques ont été exposés, mais que signifient-ils pour votre entreprise et vos produits ? Les résultats utiles obtenus, qui poussent généralement les entreprises à rechercher des services experts de tournage suisse, sont les suivants :

: En utilisant le système de bague de guidage, les tolérances sont maintenues à des niveaux franchement impossibles à atteindre par d'autres moyens pour des géométries de pièces similaires. Ceci est crucial pour des industries telles que

où un micron peut faire la différence entre la vie et la mort ou le succès d'une mission. Nous sommes spécialisés dans1. Précision et tolérances inégaléesl'usinage suisse de haute tolérancel'usinage de dispositifs médicauxen raison de ses applications infinies.et l'usinage de composants aérospatiaux

2. Finitions de surface préférentielles: Comme la pièce est rigidement supportée, les vibrations sont réduites au minimum. Cela permet des régimes plus élevés et des coupes plus agressives, et donne des finitions de surface d'une douceur extraordinaire directement issues de la machine, réduisant ou éliminant souvent les opérations de finition secondaires.

: La capacité de tourner, fraiser, percer et tarauder en un seul serrage est un avantage considérable. La philosophie du « fait en une seule fois » permet :

3. Efficacité inégalée pour les pièces complexes

• Temps de cycle: Aucun temps perdu à transférer les pièces entre les machines.

• Coûts de main-d'œuvre: Une machine fait le travail de plusieurs machines.

• Erreurs de montage: Chaque fois qu'une pièce est reprise, il y a un risque d'erreur. Un seul montage garantit une précision parfaite d'une caractéristique à l'autre.

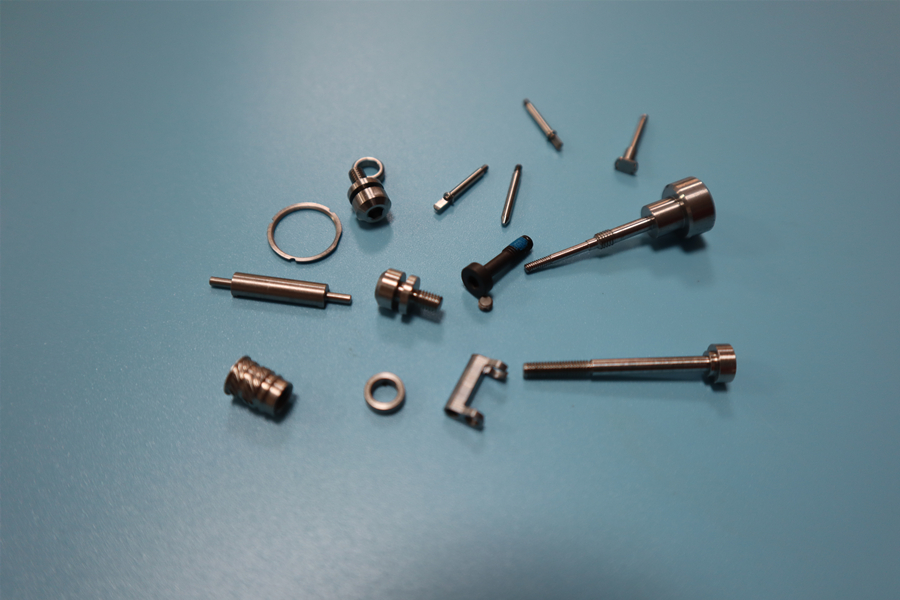

Cela fait de l'usinage suisse la solution pourla fabrication de pièces miniatures complexes.

: C'est la force typique du procédé. Si vous devez usiner une pièce avec un rapport longueur/diamètre élevé, un tour classique souffrira de broutage et de déflexion. Une machine suisse n'a pas de tels problèmes, ce qui la rend idéale pour la production d'arbres de précision et

4. Excellent pour les pièces longues et finesl'usinage d'implants médicaux.

: La proximité des outils par rapport à la bague de guidage signifie que moins de matière est gaspillée en « porte-à-faux ». Combinée à l'extrême précision du procédé, cela conduit à une utilisation plus efficace de la matière et à des coûts par pièce plus bas, en particulier lors du travail avec des matériaux coûteux, comme le titane ou les plastiques de qualité médicale.

5. Moins de déchets de matière

: Bien que le montage initial et la programmation d'une machine suisse soient plus intensifs, le coût par pièce est fantastiquement bas pour les grands volumes. La rapidité, la compétence du fonctionnement non supervisé et la minimisation des opérations secondaires justifient la supériorité économique des séries de tournage de précision à grand volume.

6. Rentabilité pour la production en grand volume

Applications clés et marchés desservis par l'usinage suisse

Les capacités uniques de l'usinage de type suisse le rendent indispensable dans tous les domaines de haute technologie.

• Médical et chirurgical :C'est un marché principal. Les applications incluent les composants d'instruments chirurgicaux, les pièces de dispositifs arthroscopiques, les implants dentaires, les vis à os et les composants complexes des systèmes d'administration de médicaments. L'utilisation de matériaux biocompatibles et une exécution parfaite sont de rigueur.

• Aérospatial et défense :Cette dépendance à l'usinage suisse concerne les composants critiques, nécessitant des connecteurs avioniques, des boîtiers de capteurs, des fixations et des composants de systèmes de carburant, où la fiabilité et la légèreté sont primordiales.

• Électronique et télécommunications: La demande de miniaturisation rend l'usinage suisse idéal pour la fabrication de broches de connecteurs, de pièces de blindage, de dissipateurs thermiques et d'autres petites pièces complexes pour l'électronique grand public et les matériels de communication.

• Automobile :En particulier dans les applications hautes performances et de course, les machines suisses produisent des pièces durables et précises pour les composants d'injecteurs de carburant, les arbres de transmission et les sondes de capteurs.

Lorsque vous cherchez un partenaire pour vos besoins d'usinage de précision, contactez Falcon CNC Swiss.

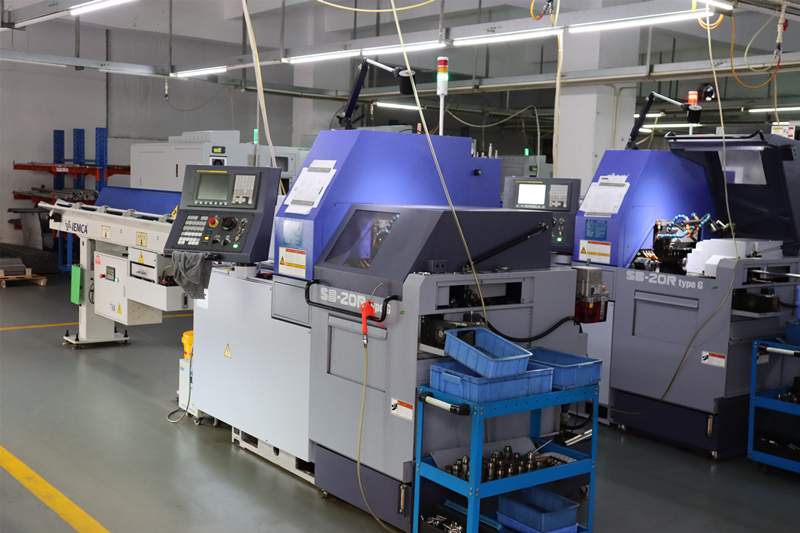

Chez Falcon CNC Swiss, nous sommes bien plus qu'un simple atelier d'usinage. Nous sommes votredévoué. Notre installation de pointe est équipée des derniers tours CNC de type suisse intégrant des outils rotatifs et des capacités multi-axes pour répondre à vos projets les plus difficiles.partenaire en précision

Nous possédons les connaissances nécessaires pour satisfaire les exigences d'une grande variété de matériaux, allant des aciers inoxydables et des titanes aux alliages exotiques et aux plastiques techniques. Nous maîtrisons parfaitement les exigences duet nous ne cherchons pas seulement à vous fournir des pièces, mais des solutions pour favoriser votre propre croissance vers de nouvelles voies d'innovation.tournage CNC de précision

Prêt à découvrir la différence Falcon CNC Swiss ?

Laissez-nous vous aider à déterminer si le tournage suisse est la meilleure réponse pour votre prochain composant. Nos ingénieurs sont disponibles pour évaluer vos conceptions et vous fournir un devis complet et compétitif.

services de tournage suisseContactez-nous dès aujourd'hui. Construisons l'avenir, avec précision.pour une consultation gratuite sur votre projet ou si vous souhaitez un devis compétitif pour nos
