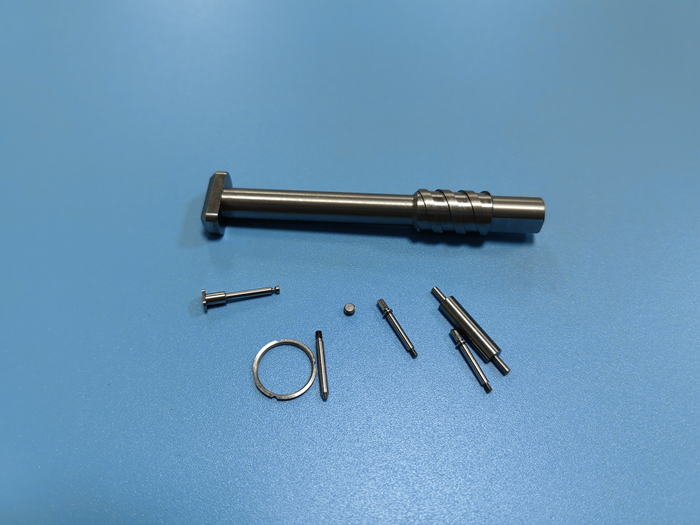

Dans le monde exigeant de la fabrication de précision, le terme « tolérance » n'est pas simplement une spécification – c'est un engagement de performance, de fiabilité et d'interchangeabilité. Pour les ingénieurs et les spécialistes des achats qui se procurent des pièces usinées CNC suisses, comprendre les tolérances est primordial pour la réussite du projet. Ce guide, élaboré à partir de décennies d'expérience pratique en ingénierie et en usinage chez Falcon CNC Swiss, démystifiera la relation complexe entre la conception des pièces, le choix des matériaux et les capacités inégalées des services d'usinage suisse pour maintenir des tolérances extrêmes de manière constante.
Contrairement à l'usinage conventionnel, la machine à décolleter suisse (ou tour CNC suisse) offre une stabilité exceptionnelle pour l'usinage de petites pièces usinées suisses de diamètre, présentant des caractéristiques complexes et des exigences de tolérance strictes sur de longues séries de production. Que vous travailliez avec des implants médicaux, des actionneurs aérospatiaux ou des connecteurs électroniques complexes, ce guide vous servira de ressource de référence.
Sur les dessins techniques, une tolérance définit les limites admissibles de variation d'une dimension physique. C'est le pont entre la conception idéale et la réalité fabricable. Une indication de Ø 0,125" ±0,0005" sur un diamètre d'arbre pour des composants usinés suisses signifie que la pièce finie doit mesurer entre 0,1245" et 0,1255". Toute pièce dans cette plage est acceptable ; toute pièce en dehors est mise au rebut.
Ajustement fonctionnel : Garantit que les pièces s'assemblent et interagissent correctement – pensez à une broche glissant doucement dans une bague sans jeu excessif ni grippage.
Performance : Impacte directement l'étanchéité à la pression dans les systèmes fluidiques, la conductivité électrique dans les connecteurs et la précision de mouvement dans les assemblages.
Efficacité des coûts : Des tolérances inutilement serrées (±0,0001") peuvent augmenter exponentiellement le temps d'usinage, les coûts d'inspection et les taux de rebut. La règle d'or : spécifiez la tolérance la plus large qui garantit toujours la fonction de la pièce.
Le choix du matériau est la première décision, et peut-être la plus critique, influençant les tolérances réalisables. Différents matériaux pour pièces usinées suisses se comportent de manière unique sous les forces de coupe, les températures et les contraintes d'usinage.
Aluminium (par ex., 6061, 7075) : Excellente usinabilité. Stable, prévisible et permet des tolérances très serrées et des états de surface élevés. Idéal pour les composants usinés CNC suisses complexes.
Aciers inoxydables (par ex., 303, 304, 316) : Plus durs et écrouissables. Nécessitent des montages rigides et des outils tranchants. Les tolérances sont réalisables mais peuvent impliquer des vitesses plus lentes et des géométries d'outillage spécialisées.
Alliages de laiton et de cuivre : Usinage libre. Permettent souvent les tolérances les plus serrées et les temps de cycle les plus rapides en raison de leur structure douce et homogène.
Pièces usinées suisses en titane (par ex., Grade 2, Ti-6Al-4V Grade 5) : La faible conductivité thermique du titane et sa tendance au grippage en font un défi. La chaleur se concentre sur l'arête de coupe, entraînant une usure rapide de l'outil et une possible distorsion de la pièce. Le maintien de tolérances serrées nécessite :
Un liquide de refroidissement à haute pression dirigé précisément sur la coupe.
Des vitesses de coupe et des avances réduites.
Une rigidité exceptionnelle de la machine (une caractéristique des tours suisses).
Pièces usinées suisses en alliage à haute température (par ex., Inconel 718, Hastelloy X) : Ces superalliages sont le test ultime. Leur résistance à des températures élevées provoque des pressions et une usure extrêmes sur l'outil. Les stratégies de tolérance comprennent :
Un flux de liquide de refroidissement agressif et constant pour contrôler la température de la pièce.
Des outils en céramique ou en carbure spécialisé.
Un usinage en plusieurs étapes avec des étapes de relaxation des contraintes pour éviter la distorsion due aux contraintes internes.
Avis d'expert : Chez Falcon CNC Swiss, nous usinons régulièrement ces matériaux exotiques. Nos services d'usinage suisse sont calibrés pour ces défis, utilisant des outils rotatifs et des capacités de sous-broche pour terminer les pièces en un seul montage, ce qui est crucial pour maintenir la concentricité et les tolérances de position dans les matériaux durs.
Support de la douille-guide : La barre de matière est soutenue à quelques millimètres seulement de l'action de coupe par une douille-guide. Cela élimine la déflexion, l'ennemi juré de la tolérance dans les pièces longues et élancées.
Production en un seul montage : Des composants usinés CNC suisses complexes avec fraisage, perçage et trous transversaux peuvent être réalisés en un seul serrage. Cela élimine les erreurs cumulatives de plusieurs montages, préservant directement les tolérances géométriques critiques comme la position réelle et la concentricité.
Stabilité thermique : Les machines CNC suisses modernes sont construites avec des châssis thermiquement symétriques et comportent souvent un contrôle de la température du liquide de refroidissement, minimisant la dilatation thermique qui peut modifier subtilement les dimensions au cours d'une série de production.
Pour les composants usinés suisses avec des relations fonctionnelles complexes, le GD&T est supérieur. Au lieu de simplement contrôler un diamètre, vous pouvez contrôler :
Cylindricité : La perfection cylindrique d'un arbre.
Position réelle : L'emplacement exact d'un trou par rapport à un axe de référence.
Parallélisme/Perpendicularité : Des caractéristiques par rapport à une référence.
Une simple tolérance linéaire sur l'emplacement d'un trou peut être ±0,002". Une tolérance de position réelle de Ø0,005" avec une structure de références appropriée offre souvent une « zone de tolérance » plus grande et plus fonctionnelle tout en assurant mieux l'assemblage.
Tolérance d'usinage standard : Une note sur le dessin indiquant « Tolérances selon ISO 2768-m » ou « ±0,005" sauf indication contraire » est courante et économique pour les caractéristiques non critiques.
Tolérances de précision fine : Pour les caractéristiques critiques des pièces usinées suisses, ±0,0005" est couramment réalisable. Dans des conditions optimales (bon matériau, géométrie de pièce et outillage), ±0,0002" est possible.
Tolérances de micro-usinage : Pour les pièces de moins de 1 mm de diamètre, les tolérances sont souvent exprimées en microns (µm). Ici, la stabilité du tour suisse est indispensable.

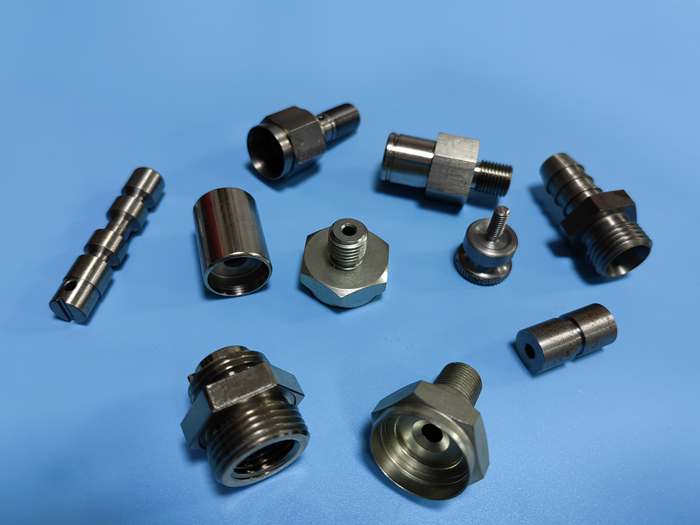

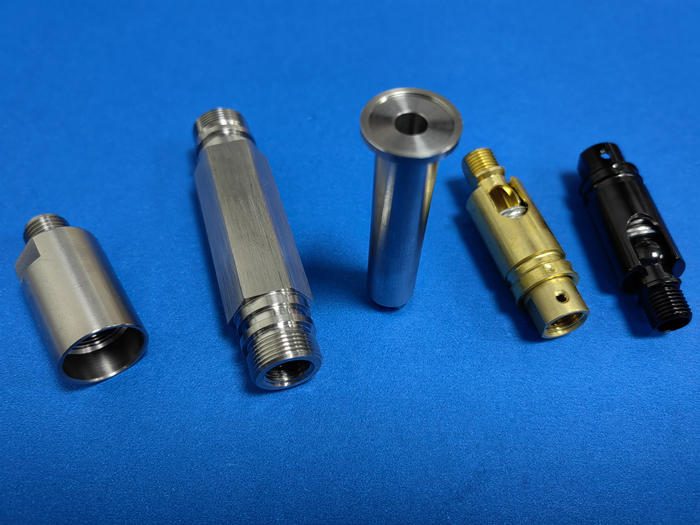

Dispositifs médicaux et chirurgicaux : Les pièces usinées suisses en titane pour vis à os et instruments chirurgicaux nécessitent biocompatibilité et ajustement parfait. Les tolérances affectent l'ostéointégration et l'efficacité chirurgicale.
Aérospatiale et défense : Les pièces usinées suisses en alliage à haute température dans les systèmes de carburant et les capteurs doivent fonctionner dans des conditions extrêmes. Une variation de quelques dix-millièmes de pouce peut avoir un impact sur le débit d'air, l'étanchéité et la sécurité.
Électronique et connecteurs : Les composants usinés CNC suisses miniatures pour connecteurs RF ou broches exigent une concentricité et un contrôle du diamètre parfaits pour garantir l'intégrité du signal et une faible force d'insertion.
Atteindre des tolérances parfaites est un partenariat. Voici comment préparer votre projet au succès :
Conception pour la fabricabilité (DFM) : Impliquez votre partenaire d'usinage dès le début. Une légère augmentation d'un rayon d'angle ou une modification de la profondeur d'un trou borgne peut rendre une pièce beaucoup plus facile et plus économique à usiner selon les spécifications. Nous fournissons une analyse DFM complète dans le cadre de nos services d'usinage suisse.
La communication est essentielle : Fournissez des dessins complets avec des tolérances critiques clairement identifiées. Expliquez la fonction de la pièce. Avec quoi cette surface interagit-elle ? S'agit-il d'une surface d'étanchéité ou d'un ajustement avec jeu ?
Faites confiance au processus : Un partenaire réputé comme Falcon CNC Swiss disposera d'un système de management de la qualité (QMS) robuste comprenant une inspection en cours de processus, un contrôle statistique des procédés (SPC) et une validation finale avec des machines à mesurer tridimensionnelles (MMT) pour garantir que chaque lot de pièces usinées suisses répond à votre plan.
Dans l'usinage de précision, les tolérances sont le langage de la confiance. Spécifier, comprendre et les atteindre nécessite un mélange de connaissances en ingénierie, de science des matériaux et de maîtrise des technologies de fabrication avancées comme l'usinage CNC suisse.
Pour votre prochain projet nécessitant une précision irréprochable en pièces usinées suisses en titane, pièces usinées suisses en alliage à haute température, ou petites pièces usinées suisses de diamètre complexes, nous vous invitons à tirer parti de notre expertise.
