Lorsqu'une broche haute vitesse tombe en panne, le coupable est souvent invisible — un écart micrométrique dans une bague usinée de précision. Pour les ingénieurs qui se procurent des pièces de tournage CNC suisse, le maintien d'un usinage suisse à tolérances serrées sur le diamètre extérieur (OD) et le diamètre intérieur (ID) est incontournable. Sans un contrôle de ±0,0001 pouce, la concentricité est compromise, l'usure s'accélère et l'ensemble de votre assemblage risque un arrêt catastrophique. Chez Falcon CNC Swiss, nous fabriquons des bagues usinées suisses de haute précision pour les applications médicales, automobiles et robotiques où les microns comptent. Ce guide explique comment spécifier, usiner et vérifier des bagues de précision sur mesure qui fonctionnent sous des charges extrêmes.
Avant de plonger dans les tolérances, clarifions les bases. Une bague est un composant mécanique cylindrique qui offre une interface à faible friction et résistante à l'usure entre deux pièces mobiles — généralement un arbre et un logement. Contrairement aux roulements à éléments roulants, les bagues (également appelées paliers lisses) utilisent un contact glissant.
Réduire la friction et les vibrations
Protéger les arbres du contact direct métal sur métal
Répartir les charges uniformément sur une grande surface
Compenser les légers désalignements
Cela fait référence à un composant usiné où le OD et le ID sont précisément contrôlés pour créer un ajustement avec serrage ou avec jeu. Pour les bagues à haute tolérance, même un écart de 0,005 mm peut détruire le film lubrifiant et provoquer un grippage.
Ressource interne : Découvrez nos capacités de tournage CNC pour la production de bagues en grande série.

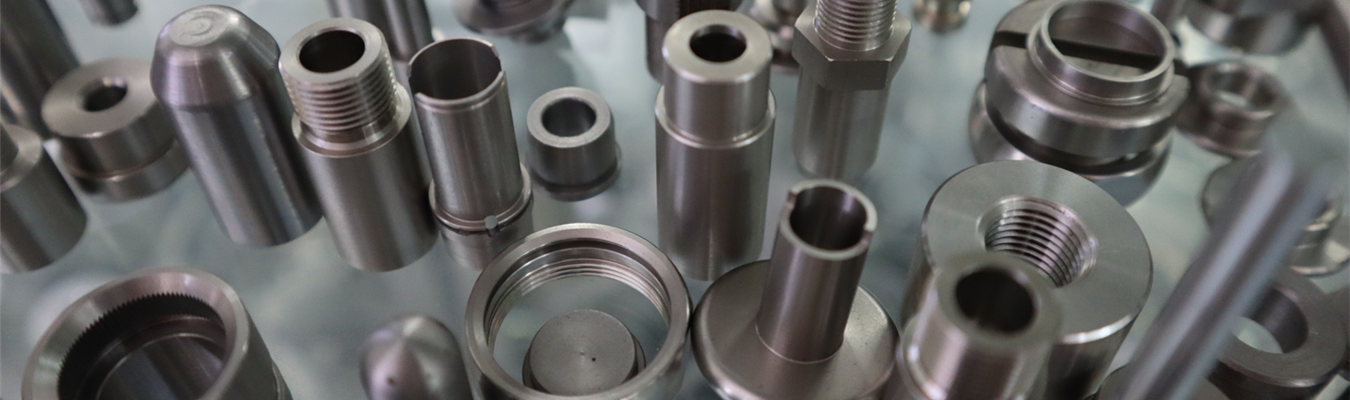

Dans les bagues tournées CNC, la relation entre le diamètre extérieur et le diamètre intérieur détermine la classe d'ajustement, la capacité de charge et le comportement thermique. Faire appel à un fabricant de bagues pour tour suisse comme Falcon garantit :
| Paramètre | Tolérance typique (pouces) | Impact sur la performance |
| OD (diamètre extérieur) | ±0,0001 pouce | Ajustement avec serrage dans le logement, empêche la rotation |
| ID (diamètre intérieur) | ±0,0002 pouce | Jeu sur l'arbre, rétention du film d'huile |
| Concentricité (TIR) | 0,0002 pouce | Réduit les vibrations, prolonge la durée de vie de la broche |
| Finition de surface (Ra) | 8–16 μin | Optimise la distribution du lubrifiant |
Pour l'usinage de bagues longues et élancées, maintenir une rectitude de 0,0005 pouce par pouce est essentiel. Nos tours de type suisse avec bagues de guidage éliminent la déflexion, même pour des rapports L/D supérieurs à 10:1.
Les roulements de précision sont des composants fabriqués avec des tolérances plus serrées (souvent ABEC 5 ou supérieur) et des contrôles géométriques plus stricts. Alors qu'une bague standard peut avoir une tolérance de ±0,001 pouce, les bagues d'alésage de précision pour la robotique ou les dispositifs médicaux nécessitent :
Voile total (TIR) 0,0002 pouce
Rondeur à 0,0001 pouce
Traçabilité des matériaux certifiée
Falcon CNC Swiss produit des bagues usinées suisses qui fonctionnent comme des roulements de précision dans des applications telles que les outils chirurgicaux et les boîtiers de capteurs.
Les ingénieurs doivent adapter le type de bague aux conditions de fonctionnement. Voici une classification basée sur les méthodes de fabrication CNC de bagues :
| Type de bague | Matériaux typiques | Classe de tolérance | Applications courantes |
| Cylindrique simple | Laiton, bronze, PEEK | ±0,0005 pouce | Bagues de guidage industrielles générales |
| Avec collerette | Aluminium, inox | ±0,0002 pouce | Support de charge axiale, bagues de bras robotique |
| Avec épaulement | Acier, titane | ±0,0001 pouce | Positionnement de précision, bagues de boîtier de capteur |
| Autolubrifiante | Bronze + graphite, composites PTFE | ±0,0003 pouce | Bagues d'usure d'équipement, zones sans entretien |
| Paroi mince | Inox trempé, PEEK | ±0,00015 pouce | Bagues de précision de qualité médicale, espaces restreints |
Pour les bagues de diamètre personnalisé, nous usinons toute taille de 0,5 mm à 80 mm de OD en utilisant des outils rotatifs et la synchronisation de la contre-broche.
Besoin d'une solution personnalisée ? Demandez un devis pour les services d'usinage suisse avec un retour DFM gratuit.
Les tours conventionnels peinent avec les petites bagues élancées en raison de la déflexion de la pièce. L'usinage suisse de petits diamètres résout ce problème en utilisant une bague de guidage qui soutient la matière à moins de 5 mm de l'outil de coupe. Les avantages pour les bagues manchons tournées CNC incluent :
Concentricité maintenue à 0,0001 pouce TIR
Finition de surface jusqu'à Ra 0,8
Production par lots de bagues CNC avec inspection 100% MMT
Nous combinons outils rotatifs, fraisage et reprise pour des géométries complexes — gorges de lubrification, trous transversaux ou filetages extérieurs — en un seul serrage.

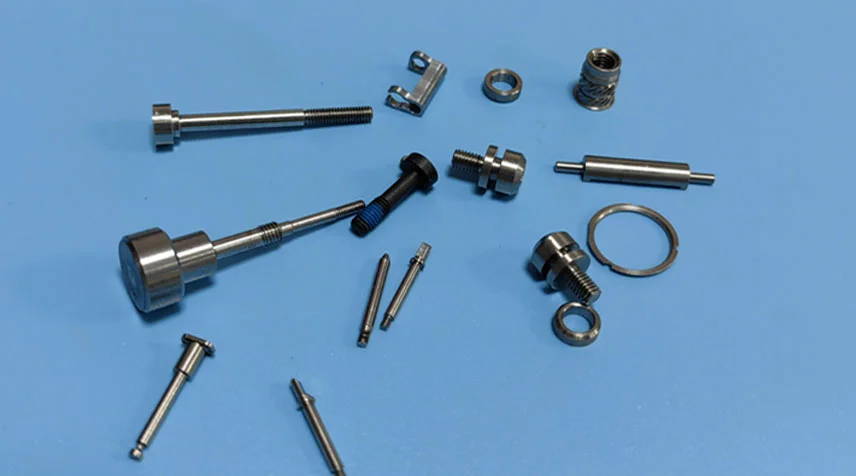

Après le tournage, certaines bagues usinées suisses de haute précision nécessitent :
Rectification sans centre – pour une rondeur OD inférieure à 0,00005 pouce
Rodage – pour créer un motif croisé contrôlé sur l'ID afin de retenir l'huile
Passivation ou revêtement – DLC, anodisation ou nickel chimique pour la résistance à l'usure
Chaque lot fait l'objet d'un SPC en cours de fabrication et d'une vérification finale par MMT. Nous maintenons une traçabilité complète sur les bagues usinées en acier inoxydable, les bagues de précision en laiton, les bagues CNC en aluminium et les bagues usinées suisses en plastique.
Votre choix de matériau affecte directement la durée de vie, la résistance à la corrosion et la stabilité thermique. Falcon CNC Swiss usine une large gamme :
| Famille de matériaux | Alliages / Nuances | Propriétés clés | Meilleur pour |
| Acier inoxydable | 303, 304, 316, 17-4 PH | Résistance à la corrosion, haute résistance | Bagues de précision de qualité médicale, marine |

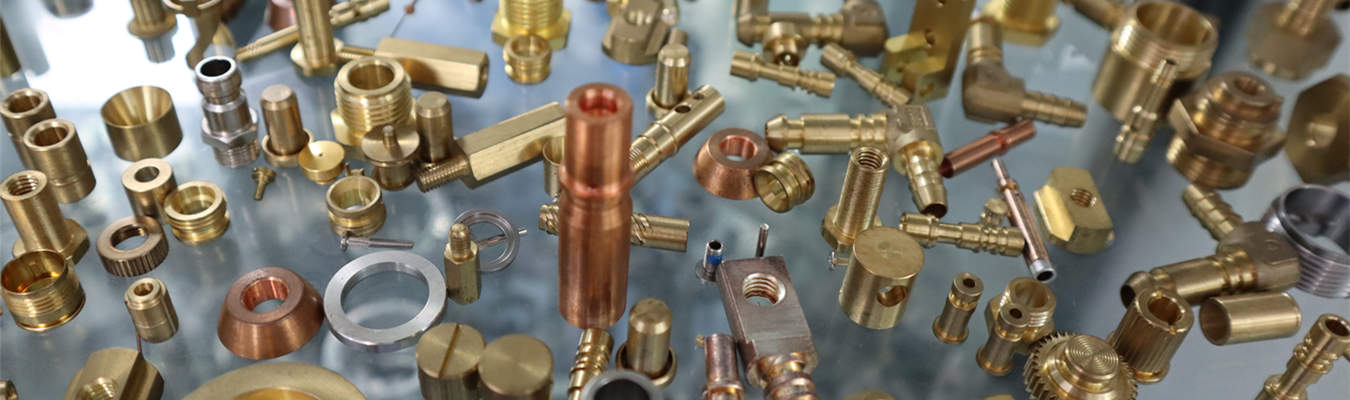

| Laiton | C360, C485 | Usinabilité, faible friction | Raccords pneumatiques, bagues d'instruments |
| Aluminium | 6061, 7075 | Léger, conductivité thermique | Aérospatial, bagues de bras robotique |
| Titane | Grade 5 (Ti-6Al-4V) | Rapport résistance/poids élevé, biocompatible | Dispositifs implantables, automobile haute performance |
| Bronze | C932, C954 | Excellente résistance à l'usure, capacité d'incrustation | Bagues de guidage industrielles pour charges lourdes |
| Plastiques | PEEK, Acétal, PTFE | Autolubrifiant, résistant aux produits chimiques |
