Dans les secteurs à haute tension que sont l'aéronautique, la technologie médicale et l'électronique grand public, la marge d'erreur est nulle. Un composant qui s'écarte de quelques microns peut entraîner une défaillance catastrophique, un dysfonctionnement mortel d'un dispositif médical ou un produit de consommation qui ne fonctionne tout simplement pas. Pour les ingénieurs et les spécialistes des achats chargés de se procurer ces pièces essentielles, comprendre le processus de fabrication est aussi important que la conception elle-même.
Bien qu'il existe de nombreux procédés d'usinage, une technologie se distingue constamment pour la production de composants miniatures complexes d'une précision inégalée : le tour à poupée mobile de type suisse. Mais qu'est-ce qui rend cette méthode spécifique d'usinage CNC sur tour suisse si exceptionnelle pour en faire la référence absolue ?
Dans cette analyse approfondie, nous irons au-delà des termes marketing et explorerons les principes d'ingénierie fondamentaux des tours suisses. Nous détaillerons la mécanique qui leur permet de maintenir une précision extrême, fournirons des exemples concrets issus d'industries clés, et expliquerons pourquoi nos services d'usinage CNC sur tour suisse sont conçus pour réussir là où d'autres échouent.
Pour apprécier le tour suisse, nous devons d'abord comprendre la principale limitation d'un tour conventionnel. Dans un tour CNC standard, la pièce est maintenue à une extrémité par un mandrin et n'est supportée que par elle-même pendant que l'outil de coupe usine l'extrémité opposée. Lorsque l'outil applique une force, en particulier sur des pièces longues et élancées, la section non supportée de la pièce peut se plier ou fléchir.
Cette déflexion est l'ennemi juré de la précision. Elle provoque :
Diamètres irréguliers : La pièce s'éloigne de l'outil, ce qui donne une pièce qui n'est pas parfaitement ronde (hors de rond) et présente des imprécisions dimensionnelles.
Broutement de l'outil : La pression variable entraîne des vibrations, ce qui laisse un mauvais état de surface et peut user prématurément ou casser l'outil de coupe.
Erreurs géométriques : Des caractéristiques comme la position vraie et la concentricité sont quasi impossibles à maintenir sur de grandes longueurs non supportées.
C'est là qu'intervient la conception révolutionnaire du tour à poupée mobile de type suisse.
Le composant unique le plus critique qui définit un tour suisse et permet ses performances supérieures est la douille-guide. Ce n'est pas une simple modification de conception mineure ; c'est un changement de paradigme fondamental dans la gestion de la pièce.
Comment ça marche :
La barre de matière est avancée à travers une douille-guide de précision, généralement située à quelques millimètres du point où l'outil de coupe entre en contact avec le matériau.
Cette douille agit comme une paroi de support rigide, éliminant complètement la déflexion de la pièce au niveau de la zone de coupe.
Pendant que l'outil usine la pièce, le matériau est extrait de la douille, toujours supporté directement derrière la coupe.
L'avantage technique :
Élimination de la déflexion : En supportant la pièce au point de coupe, les problèmes de flexion, de broutement et d'imprécision dimensionnelle sont virtuellement éliminés.
Rapports longueur/diamètre supérieurs : Cette méthode est exceptionnellement efficace pour les pièces avec des rapports L/D élevés (par exemple, 10:1 ou plus) — un domaine où les tours conventionnels peinent énormément.
Usinage complexe simultané : Les tours suisses ne sont pas de simples centres de tournage. Ce sont des centres de tournage multifonctions avec outils rotatifs et broches secondaires, permettant des opérations d'usinage sur tour suisse complexes en un seul montage.
Examinons les sous-systèmes spécifiques d'un tour suisse CNC moderne qui contribuent à sa légendaire précision.
Contrairement à un tour conventionnel où l'outil se déplace et la pièce tourne en position fixe, un tour suisse est doté d'une poupée mobile. La poupée déplace la barre de matière dans et hors de la douille-guide le long de l'axe Z. Cette conception est cruciale pour maintenir la distance minimale constante entre la douille et l'outil, qui est au cœur de la stabilité.

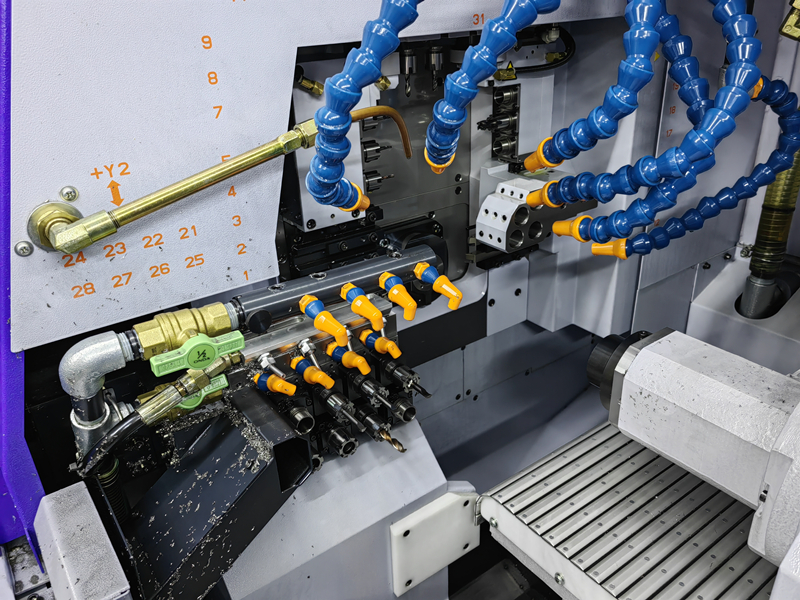

L'usinage CNC sur tour suisse moderne ne se limite pas au tournage. Les machines sont équipées d'outils rotatifs motorisés (outils en vie) sur la plateforme d'outillage principale. Couplé à un axe C (axe rotatif contrôlable) sur la broche principale, cela permet le fraisage, le perçage, le taraudage transversal et la rainurage — le tout sans retirer la pièce de la machine. Cette philosophie du « tout en un » est essentielle pour la précision, car elle évite les erreurs cumulatives introduites par plusieurs montages.
Une broche de reprise peut saisir la pièce de la broche principale une fois les opérations primaires terminées. Cela permet à la machine d'achever le côté arrière de la pièce — perçage, taraudage, fraisage — dans le même cycle. Encore une fois, cela élimine un second montage moins précis et garantit que les caractéristiques des deux extrémités de la pièce sont parfaitement concentriques et positionnées.
Les avantages théoriques des tours suisses se traduisent directement par des performances réelles dans les secteurs les plus exigeants.
Les composants aéronautiques fonctionnent sous des contraintes, des températures et des vibrations extrêmes. La fiabilité est primordiale.
Exemples de composants : Buses d'injecteur de carburant, axes de vérins hydrauliques, boîtiers de capteurs, fixations.
Exigences de précision : Filetages à tolérances serrées, états de surface critiques pour éviter l'amorçage de fissures, et matériaux exotiques et difficiles à usiner comme l'Inconel, le Titane et le Waspaloy.
Comment l'usinage suisse répond : La douille-guide assure une coupe stable même dans ces matériaux durs, empêchant la déflexion de l'outil qui pourrait compromettre les tolérances. La capacité de montage unique garantit que les géométries internes et externes complexes d'une buse de carburant sont parfaitement alignées.
L'industrie des dispositifs médicaux exige non seulement une précision extrême, mais aussi des états de surface irréprochables et une biocompatibilité totale.

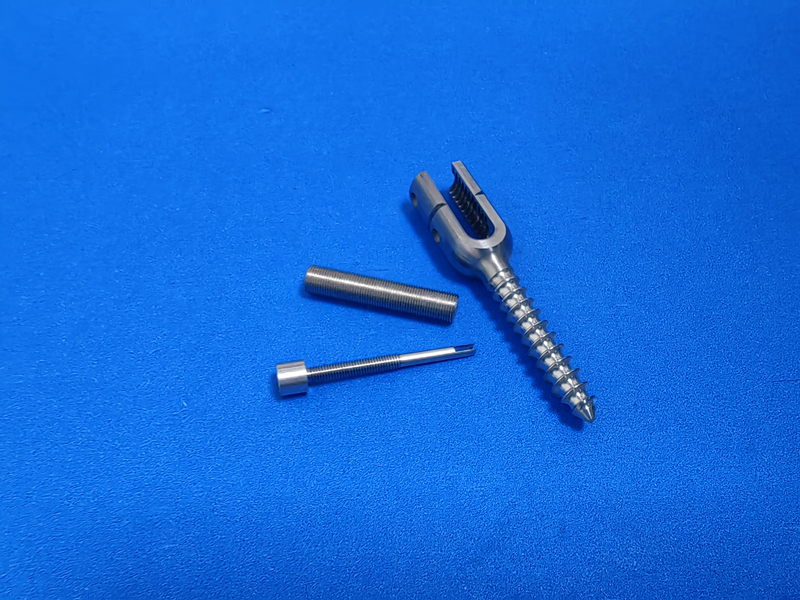

Exemples de composants : Vis à os, forets chirurgicaux, broches orthopédiques, piliers d'implants dentaires, composants pour outils chirurgicaux mini-invasifs.
Exigences de précision : États de surface miroir pour empêcher l'adhésion bactérienne, géométries organiques complexes et une cohérence absolue sur des séries de production de milliers de pièces.
Comment l'usinage suisse répond : L'effet amortissant des vibrations de la douille-guide produit les états de surface supérieurs requis directement depuis la machine. La capacité d'usiner des caractéristiques complexes dans des matériaux biocompatibles comme le titane Ti-6Al-4V ELI et l'acier inoxydable 316LVM en un seul serrage garantit la sécurité du patient et l'efficacité du dispositif.
La recherche de produits électroniques plus petits et plus puissants nécessite des composants incroyablement minuscules et complexes. C'est une application de choix pour l'usinage sur tour suisse pour l'électronique.

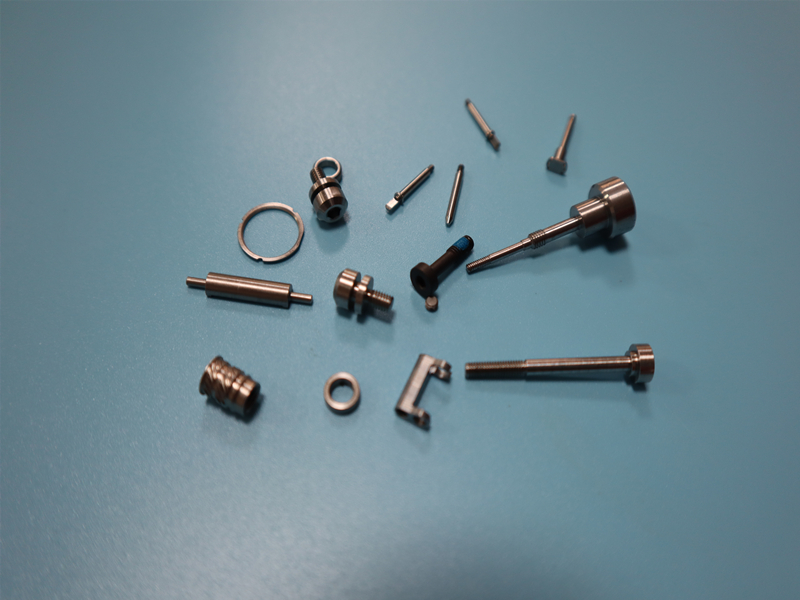

Exemples de composants : Broches de connecteurs, micro-vis pour l'assemblage de dispositifs, axes pour micro-moteurs, férules de connecteurs pour fibres optiques.
Exigences de précision : Dimensions souvent inférieures au millimètre, concentricité élevée et excellentes propriétés de conductivité électrique.
Comment l'usinage suisse répond : Les tours suisses excellent dans le micro-usinage. Ils peuvent produire ces pièces tournées CNC minuscules et délicates à partir d'alliages de laiton, de cuivre et d'aluminium avec des tolérances que d'autres procédés ne peuvent atteindre à grande échelle. Le processus en un seul montage protège ces pièces fragiles des dommages lors de la manipulation entre plusieurs machines.
Posséder un tour suisse ne garantit pas des pièces parfaites. La machine est un outil, et son résultat est le reflet direct de l'expertise qui se cache derrière. C'est là que le concept E-E-A-T (Expérience, Expertise, Autorité et Fiabilité) devient crucial. Lorsque vous vous associez à Falcon CNC Swiss, vous n'achetez pas seulement du temps machine ; vous bénéficiez d'une connaissance technique approfondie.
Notre processus axé sur l'ingénierie garantit votre succès :
