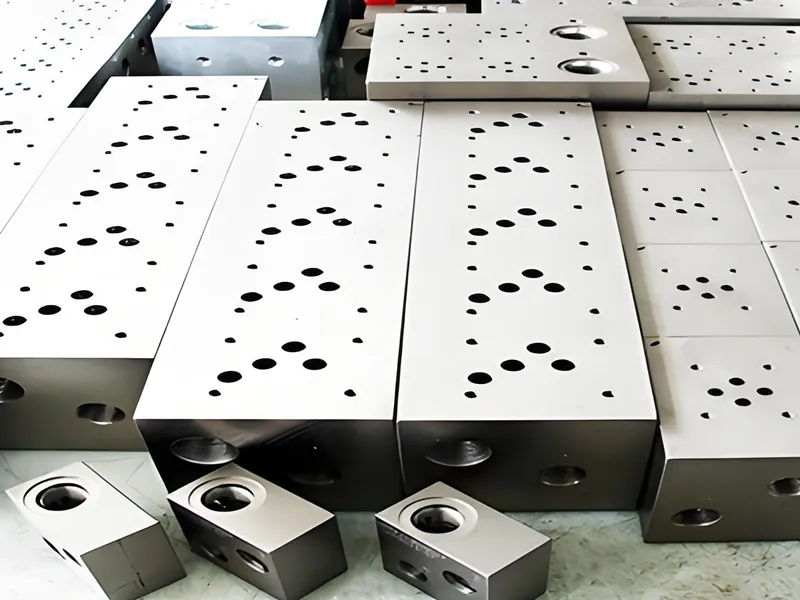

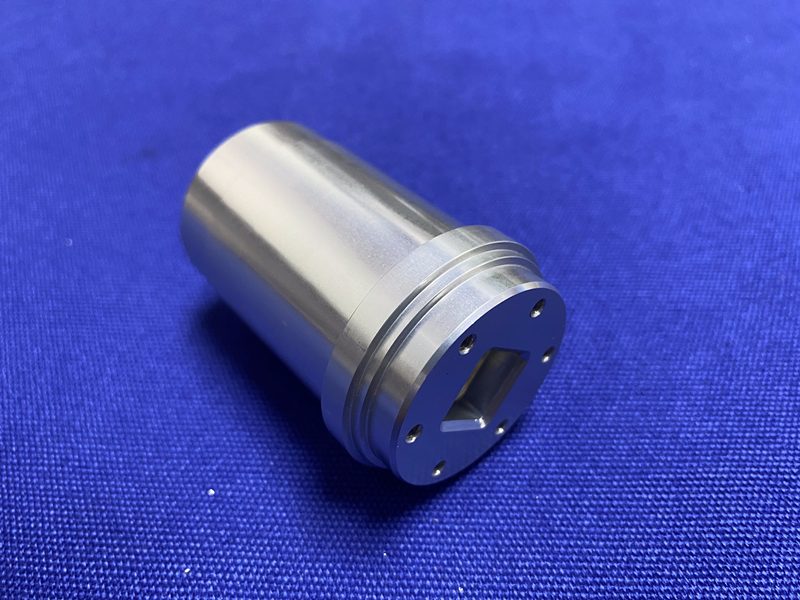

Comment fabriquer un bloc hydraulique : votre manuel d'usinage de précision

Si vous travaillez souvent avec des systèmes hydrauliques, un composant auquel vous ne pensez pas toujours mais que vous devriez apprécier est le manifold hydraulique. Le manifold hydraulique est le « hub » centralisé des systèmes hydrauliques, et il n’y a pas de meilleur endroit pour illustrer l’importance d’acheminer avec précision le fluide hydraulique vers et depuis les pompes, vannes, vérins, etc. Un manifold bien fabriqué garantira que le système fonctionne à son efficacité maximale, minimisera les pertes de pression et réduira ou éliminera totalement les fuites. Nous savons donc ce que c’est et ce qu’il peut faire, mais comment un bloc de manifold hydraulique est-il réellement fabriqué ?

Le processus de fabrication est un usinage de précision. L’idée semble simple, mais transformer un bloc brut de matière en un bloc complexe doté de divers passages étanches est un travail qui nécessite formation, compétence, machines de haute technologie et un contrôle qualité sérieux. Dans les paragraphes suivants, nous vous guiderons pas à pas à travers les phases importantes de lafabrication des manifolds hydrauliqueset nous vous expliquerons pourquoi le « comment » est aussi important, et peut-être même plus, que le « quoi ».

1.) Conception et ingénierie – C’est le plan de la réussite

Avant toute coupe de métal, le manifold doit d’abord être conçu en profondeur. Cela se fait à l’aide d’un logiciel 3D avancé appelé CAO (conception assistée par ordinateur), grâce auquel une conception numérique du bloc est réalisée. La conception numérique couvre :

• (a.) Emplacements et tailles des orifices- Les vannes, pompes et actionneurs sont positionnés de manière à offrir l’accès nécessaire.

• (b.) Perçage interne croisé- Tous les passages d’interconnexion. L’un des aspects les plus difficiles est de faire en sorte que deux trajets de perçage à l’intérieur du bloc se croisent réellement, ce qui donne lieu au terme « alésages croisés ».

• (c.) Emplacements des bouchons et raccords- Les bouchons et raccords sont installés pour obturer les passages inutilisés et pour connecter les lignes ou flexibles hydrauliques.

• (d.) Sélection du matériau- Le choix du matériau correct pour la résistance, la résistance à la corrosion et la « compatibilité hydraulique » est également important, comme cela a déjà été mentionné. Le matériau doit pouvoir résister à la corrosion et aux effets les plus sévères des systèmes hydrauliques. Les exemples de matériaux les plus courants sont :

• Aluminium- Léger, bonne résistance à la corrosion et très bonne usinabilité (ne convient pas aux applications haute pression),

• Acier (doux ou carbone)- Ces nuances de matériaux offrent une résistance élevée à la traction, une grande robustesse et une très bonne résistance aux dommages dans les applications haute pression et aux éclatements.

• Acier inoxydable- Résistance supérieure à la corrosion pour des environnements sévères comme les systèmes marins, la transformation alimentaire, etc.

• Finition de surface- Il y a aussi l’exigence de finition de surface des faces d’étanchéité pour éliminer les fuites dans ces zones.

Une fois le type et le nombre de pièces déterminés, les dessins numériques des pièces sont convertis en un format permettant leur fabrication sur des centres d’usinage CNC, sur un centre moderne utilisant un logiciel FAO (fabrication assistée par ordinateur), qui exploite le fichier produit numériquement pour générer les trajectoires d’outils de ces centres d’usinage CNC modernes.

2.) Préparation du matériau et du bridage

Un gros bloc du matériau sélectionné pour le manifold est ensuite inspecté et découpé à la taille brute approximative requise selon la conception. L’ébauche brute est ensuite bridée solidement sur la table du centre d’usinage CNC. Le bridage, avec des méthodes de bridage appropriées, est généralement l’une des parties les plus importantes de l’opération d’usinage final, car des forces considérables sont inévitablement subies lors de l’usinage à grande vitesse. La majeure partie du composant doit être rigidement bridée pour éliminer les vibrations, qui pourraient entraîner des imprécisions dans le travail à effectuer et d’éventuels dommages à l’outil.

Étape 3 : Usinage CNC de précision – Le cœur du processus

C’est ici que la conception informatisée devient un composant physique. Le fraisage et le perçage par commande numérique par ordinateur (CNC) constituent la base de la production moderne de manifolds. Voici comment cela se décompose :

• a) Surfaçage :Le processus commence généralement par le fraisage des surfaces supérieure et inférieure, produisant ainsi des faces d’étanchéité parfaitement parallèles pour le montage des vannes.

• b) Perçage du réseau interne :C’est la phase la plus complexe. À l’aide d’une série de forets spéciaux et de forets à canon (utilisés pour produire des trous profonds et droits), la machine crée les passages internes complexes.

1. * Perçage de trous profonds : Les forets à canon sont utilisés pour produire des trous longs et droits avec une haute précision et une excellente finition de surface, ce qui réduit la turbulence et la perte de charge.

2. * Perçage croisé : La machine CNC perce des passages qui se croisent depuis différents côtés du bloc ; la précision inhérente au système CNC garantit que ces trous se rejoignent là où ils sont prévus.

• c) Taraudage :Chaque trou percé destiné à recevoir un raccord ou un bouchon est fileté à son entrée à l’aide d’un outil de taraudage. Cela nécessite un haut degré de précision pour garantir que le filetage est propre, droit et solide.

• d) Fraisage d’évidements: Si des évidements sont nécessaires dans le manifold pour des vannes à cartouche ou d’autres composants non standard, ils seront agrandis très précisément par la fraiseuse CNC.

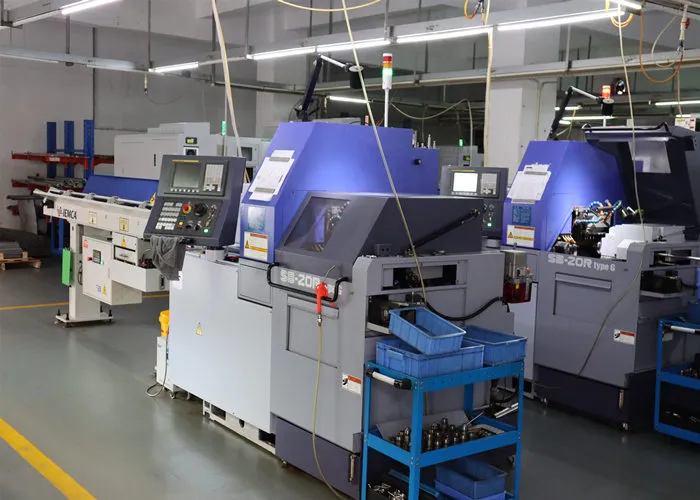

Tout au long de ce processus, un machiniste qualifié supervise l’opération pour s’assurer que les outils sont affûtés et que la machine travaille selon les paramètres spécifiés. La technologie CNC avancée, comme celle employée chez Falcon CNC Swiss, garantit une répétabilité et l’obtention de tolérances impossibles à atteindre par des méthodes manuelles.

Étape 4 : Ébavurage et nettoyage – Le diable dans les détails

Après usinage, le manifold est couvert de bavures métalliques microscopiques, en particulier aux jonctions des trous alésés croisés. Ces bavures sont fatales dans les équipements hydrauliques, car si elles se détachent, elles peuvent circuler dans le système, rayer les cylindres, obstruer les vannes et finalement provoquer une défaillance des composants.

Un programme d’ébavurage et de nettoyage est impératif :

• Cela peut être fait manuellement à l’aide d’outils spécialement conçus, ou plus efficacement par des procédés automatisés comme l’ébavurage par énergie thermique ou l’usinage par flux abrasif, capables d’atteindre tous les passages internes.Ébavurage :

• Le manifold subit ensuite un nettoyage approfondi, soit à l’aide de machines à laver industrielles, pour éliminer toute trace de copeaux métalliques, de fluide de coupe ou d’autres contaminants apparus, puis il est séché et immédiatement scellé pour éviter la corrosion.Nettoyage :

Étape 5 : Contrôle qualité et tests – Garantir zéro défaillance

Aucun manifold hydraulique ne quitte l’usine sans avoir subi des tests qualité sévères.

• Les dimensions critiques sont vérifiées à l’aide d’instruments de mesure de précision tels que pieds à coulisse, micromètres et MMT (machines à mesurer tridimensionnelles).Contrôles dimensionnels :

• C’est le test le plus critique. Tous les passages sont obstrués, et le manifold est soumis à une pression supérieure à celle pour laquelle il a été conçu, afin de garantir qu’aucune fuite n’existe. Un manifold qui échoue à ce test de pression est condamné.Tests de pression :

Étape 6 : Finition de surface finale et placage (si nécessaire)

Le manifold peut recevoir une finition finale, selon l’application et le matériau. La finition peut être une anodisation pour l’aluminium (pour la dureté et la résistance à la corrosion). Il peut recevoir un placage (nickel ou chrome) pour les pièces en acier.

Pourquoi faire équipe avec Falcon CNC Swiss pour vos manifolds hydrauliques ?

Comprendre comment fabriquer un manifold hydraulique clarifie la nécessité d’expertise et de précision. C’est le domaine d’expertise de Falcon CNC Swiss. La page que vous consultez, « CNC Machined Manifold Blocks », représente notre engagement de service.

Nous utilisons des centres d’usinage CNC à la pointe de la technologie et des techniques de centrage avec des méthodes de contrôle qualité bien définies pour fournir des manifolds qui sont parmi les meilleurs :

•Étanche aux fuites– garantis par un test de pression à 100 %.

• Haute précision– fabriqués avec des tolérances extrêmement serrées pour un ajustement et un fonctionnement parfaits des composants.

• Durables– fabriqués à partir du bon matériau pour les conditions de pression et d’environnement.

• Fabriqués dans les délais– nous avons un processus de flux rapide afin que lorsque vous avez besoin de pièces, elles soient livrées.

Convertir une conception en un manifold hydraulique fiable et efficace est un équilibre subtil entre ingénierie et savoir-faire. Choisir Falcon CNC Swiss comme fournisseur, c’est sélectionner un associé qui s’engage envers l’excellence à chaque étape de la fabrication.
