Arbres moteur de précision : Usinage suisse pour rotation à grande vitesse et équilibrage dynamique

Les arbres moteur sont un composant essentiel de chaque moteur électrique, servomoteur, moteur pas à pas et pompe industrielle utilisés dans de nombreuses applications avancées. La rotation à grande vitesse génère d'importantes vibrations, même en cas de déséquilibre mineur (de l'ordre du micron). Cela peut entraîner une usure prématurée des roulements, une défaillance et, finalement, une réduction de la durée de vie utile de l'ensemble moteur. Falcon CNC Swiss combine de nombreuses techniques de fabrication (usinage suisse, produits de tournage automatique et équilibrage dynamique interne) pour fabriquer des arbres moteur de précision avec des tolérances serrées, des finitions miroir et des distributions de masse optimales.

Introduction : pourquoi la qualité de l'arbre moteur détermine la fiabilité du système

En tant qu'ingénieur de conception ou de fabrication, vous comprenez qu'un arbre moteur est bien plus qu'une simple pièce tournée. Il sert à transmettre le couple du rotor à la charge, à supporter les masses en rotation et, très souvent, à servir de point de référence pour les roulements, les engrenages et les codeurs de l'entraînement. Lorsqu'un arbre est mal fabriqué, il peut en résulter un battement, des vibrations, du bruit et une durée de vie réduite du moteur. À l'inverse, un arbre rectifié avec précision et bien équilibré peut fonctionner à des vitesses supérieures à 20 000 tr/min avec très peu de pertes d'énergie et une durée de vie prolongée des roulements.

Pour la fabrication d'arbres moteur, les tours automatiques de type suisse (également appelés machines à décolleter suisses) constituent le processus optimal, avec des diamètres inférieurs à 32 mm et des longueurs maximales de 300 mm. Le processus d'usinage suisse supporte la pièce à usiner directement adjacente à l'outil de coupe à l'aide d'une bague de guidage, éliminant toute possibilité de déflexion de la pièce pendant l'usinage et permettant une relation extrêmement concentrique des diamètres, filetages et cannelures. Chez Falcon CNC Swiss, nous sommes en mesure de fournir tous les aspects de la fabrication d'arbres moteur sur mesure, des prototypes à la production en série d'arbres moteur de précision, tout en proposant des services intégrés d'équilibrage rotatif à grande vitesse.

Qu'est-ce qu'un arbre moteur ? – Fonctions principales et variations de conception

L'arbre moteur transfère le couple du rotor du moteur à la charge (par exemple, un ventilateur, une pompe, un réducteur ou une roue) que le moteur doit entraîner. L'arbre moteur supporte également l'ensemble rotor et soutient ou positionne généralement les roulements, les disques de collecteur (dans les moteurs à courant continu) ou les disques de codeur. La géométrie de l'arbre influence le niveau de performance dynamique du moteur, le niveau sonore et la durée de vie du moteur.

Les variations de conception courantes des arbres moteur comprennent :

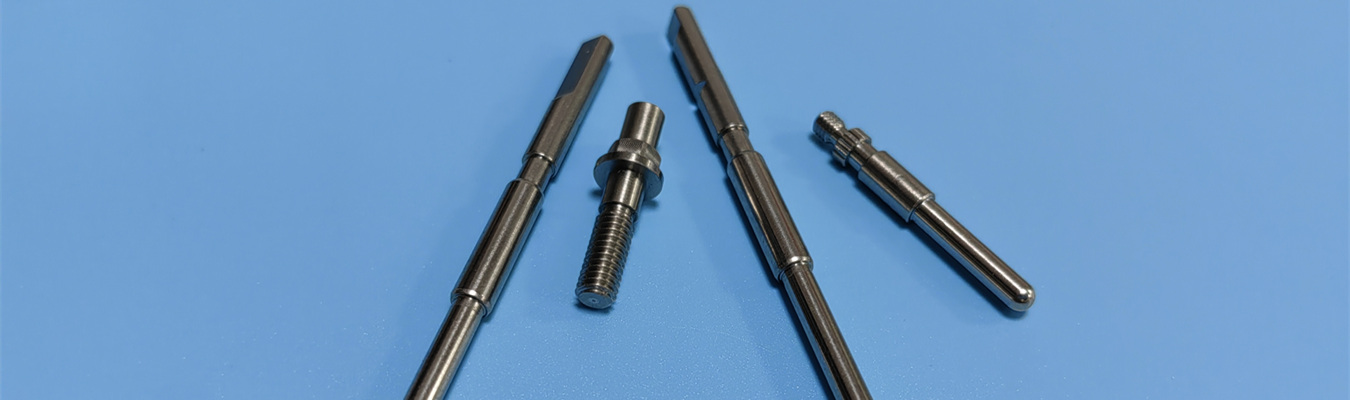

En tant que fabricant d'arbres moteur complet, Falcon CNC Swiss produit toutes les géométries ci-dessus en utilisant le tournage suisse, le fraisage et la rectification cylindrique – le tout en un seul montage ou avec un minimum d'opérations secondaires.

Équilibrage rotatif à grande vitesse – pourquoi est-ce important pour les arbres moteur

L'équilibrage rotatif à grande vitesse est effectué pour corriger les forces de déséquilibre en redistribuant la masse le long de l'axe de rotation de l'arbre. Un arbre en rotation idéalement usiné peut présenter des forces de déséquilibre en raison de variations de densité entre les pièces, de variations dans la fabrication des pièces (par exemple, matriçage, usinage de cannelures) et de tout trou traversant la section transversale de l'arbre en rotation. À des vitesses de rotation de plus en plus élevées (c'est-à-dire le temps pour effectuer une révolution de l'arbre en rotation), un déséquilibre sur l'arbre induira des forces de déséquilibre augmentant de manière quadratique en raison de la vitesse accrue du déséquilibre par rapport à sa position d'origine. Par exemple, si la vitesse de rotation d'un arbre en rotation est de 20 000 tr/min, un déséquilibre de force à une distance radiale de 10 mm du centre de rotation de l'arbre créera une force réactive résultante d'environ 44 N (10 lbf), ce qui produit une quantité significative de vibrations, de défaillances des roulements et de bruit audible dans le système.

Les grades d'équilibrage sont définis par la norme ISO 1940-1 (qui remplace l'ISO 1940). Grades courants pour les arbres moteur :

Dans le cadre de nos services d'équilibrage d'arbres moteur chez Falcon CNC Swiss, nous effectuons des tests d'équilibrage sur des machines d'équilibrage de précision (type à paliers durs) après avoir effectué l'usinage et la rectification, afin de garantir qu'après les tests d'équilibrage, les arbres atteignent le grade G 2.5 ou plus pour les applications à grande vitesse. La correction de l'arbre moteur équilibré est effectuée soit par perçage ou fraisage pour enlever de la matière de l'arbre, soit par ajout de contrepoids.

Consultation technique pour votre projet d'arbre moteur

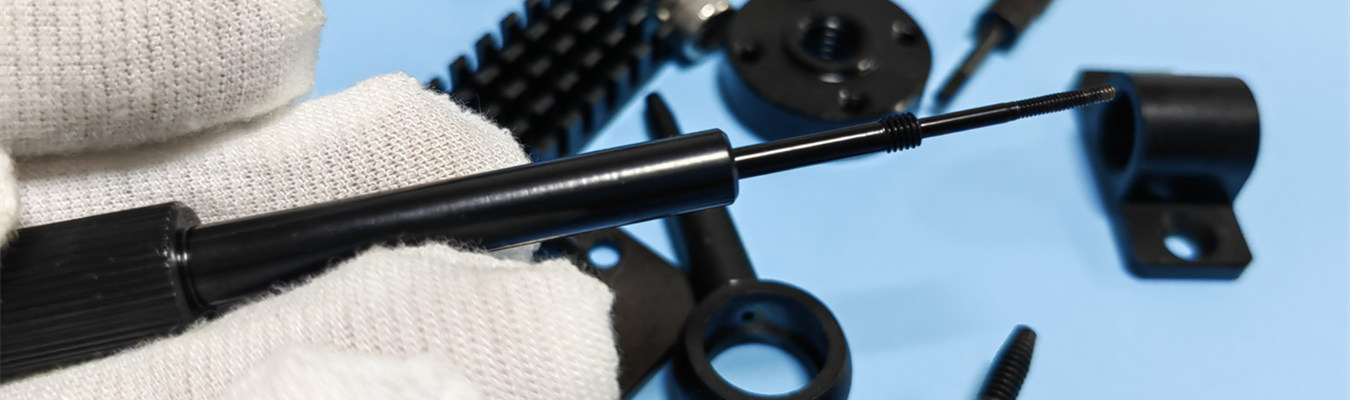

Vous avez besoin d'un fournisseur fiable d'arbres moteur OEM pour un nouveau servomoteur ou une conception de pompe industrielle ? Partagez votre dessin 2D ou votre modèle 3D. Nos ingénieurs vous recommanderont le matériau optimal, le grade d'équilibrage et le processus de fabrication sous 24 heures. Obtenez votre analyse DFM gratuite →

Matériaux pour arbres moteur – Résistance, dureté et résistance à la corrosion

Le choix du matériau de l'arbre a un impact direct sur la capacité de couple, la résistance à l'usure, la durabilité environnementale et le coût. Vous trouverez ci-dessous les matériaux les plus courants que nous usinons chez Falcon CNC Swiss, ainsi que leurs applications typiques.

Arbres moteur en acier inoxydable – Résistance à la corrosion et nettoyabilité

Les arbres moteur standard en acier inoxydable (303, 304, 316, 17-4 PH) sont utilisés dans : la transformation alimentaire, les dispositifs médicaux, les applications marines et chimiques. L'acier inoxydable de grade 303 est excellent à usiner, tandis que le grade 316 offre une résistance supérieure à la corrosion par l'eau salée et les acides par rapport aux autres nuances d'acier inoxydable. L'acier inoxydable 17-4 PH (durcissement par précipitation) atteint une résistance à la traction élevée (jusqu'à 1100 MPa) après traitement thermique ; ils sont donc parfaits pour les applications à couple élevé. Les machines Falcon CNC Swiss utilisent des tours suisses pour usiner l'acier inoxydable associé à un outillage spécialisé pour prévenir l'écrouissage, atteignant des états de surface aussi bas que Ra 0,2 μm.

Fabrication d'arbres en acier au carbone – Usage général économique

La fabrication d'arbres en acier au carbone utilise généralement les nuances 1045, 1144 ou 12L14. Pour les moteurs industriels, les pompes et les convoyeurs, les arbres en acier au carbone sont généralement fabriqués à partir des nuances 1045 (moyen carbone), 1144 (haute résistance) ou 12L14 (sans plomb). L'acier au carbone est très facile à usiner et présente une excellente résistance globale à un prix très économique. Cela étant dit, les arbres en acier au carbone doivent être protégés des conditions humides ou corrosives par un type de traitement de surface (peinture, placage ou huile) pour éviter la corrosion. Pour les applications nécessitant une résistance plus élevée, nous utilisons des aciers alliés 4140 ou 4340 qui peuvent être durcis par des méthodes thermiques ou par induction.

Arbres moteur en acier allié – Haute résistance et résistance à la fatigue

Les arbres moteur en acier allié, les transmissions automobiles et les équipements tout-terrain utilisent des arbres moteur en acier allié (4140, 4340, 8620, 9310) pour leur résistance à la traction supérieure (800 - 1200 MPa) et leur haute résistance à la fatigue. Les nuances cémentées (8620) présentent une surface extérieure dure de 58-62 HRC mais sont constituées d'un matériau de noyau résistant aux chocs.

Arbres moteur trempés – Résistance à l'usure pour les surfaces de roulement et d'étanchéité

Les surfaces des arbres moteur trempés qui entrent en contact avec les bagues intérieures des roulements, les joints à lèvres ou les accouplements cannelés nécessitent des arbres moteur trempés. Dans notre installation, vous pouvez spécifier soit la trempe à cœur (dureté complète), soit la trempe par induction (durcissement uniquement des surfaces des portées et des extrémités cannelées). Selon votre application, nous prévoyons de produire des arbres avec une dureté moyenne de 50-55 HRC pour une utilisation dans des applications nécessitant une durée de vie à l'usure prolongée, et pour des applications à très haut cycle (58 à 62 HRC). Après trempe, les arbres sont rectifiés avec précision pour fournir une tolérance de diamètre finale de ±0,005 mm ou plus serrée. Explorez nos capacités en broches et ar
