Presque toutes les machines de la planète ont besoin de boulons/écrous pour fonctionner ; par conséquent, les fabricants aussi. La plupart des produits de base sont considérés comme des marchandises achetées chez n’importe quel fournisseur au prix le plus bas possible, mais ils ne doivent pas nécessairement être des articles de base car, dans de nombreux cas, cette stratégie fonctionne parfaitement.
Cependant, pour les systèmes hautement fiables (engins spatiaux, dispositifs médicaux, moteurs de course), l’utilisation d’attaches de qualité standard peut entraîner des défaillances d’assemblage dues à : filets dénudés (mauvais alignement) ; assemblage incorrect (forçage du fonctionnement de l’assemblage) ; panne catastrophique (incapacité d’un composant individuel au sein d’un système plus vaste), etc., en raison de problèmes comme : des broches/têtes mal fabriquées ou faibles qui ne s’ajustent pas correctement lorsqu’elles sont utilisées sur des composants spécifiques, etc.

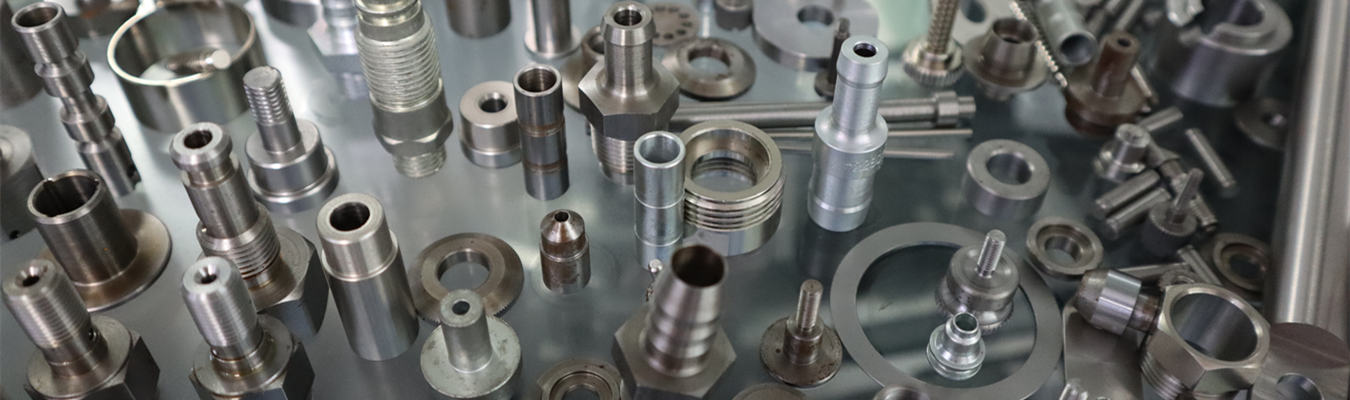

Chez Falcon CNC Swiss, nous sommes spécialisés dans la fabrication d’attaches de précision pour les industries exigeantes où la qualité ne peut être compromise. Ce guide couvre les principales méthodes de fabrication des boulons et écrous, explique quand l’usinage CNC et le tournage suisse sont le bon choix, détaille la sélection des matériaux pour différentes applications et fournit une liste de contrôle pour sélectionner les fabricants de boulons et écrous adaptés à votre projet.
La fabrication d’attaches de précision désigne la production de boulons, écrous, vis et composants associés avec des tolérances serrées, des finitions de surface de haute qualité et des propriétés mécaniques constantes. Ces attaches sont conçues pour répondre à des exigences de performance spécifiques qui vont bien au-delà des composants standard disponibles dans le commerce.

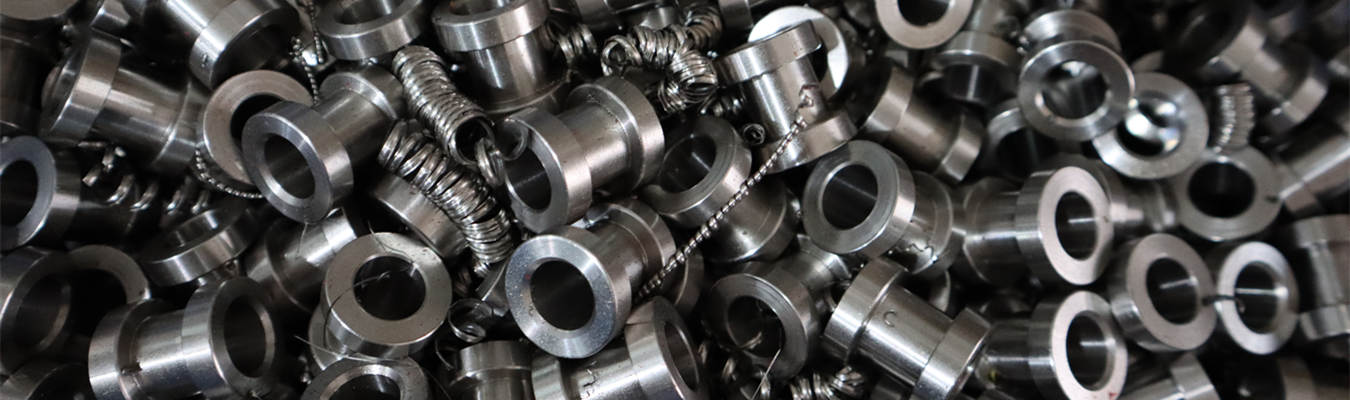

Alors que de nombreuses entreprises de fabrication d’écrous et boulons s’appuient principalement sur le refoulage à froid et le laminage de filets pour la production de masse, les applications de précision nécessitent souvent l’expertise d’un fabricant de boulons CNC. Pour les géométries complexes telles que les écrous de blocage à filetage intérieur, les goujons filetés avec caractéristiques de tige et les boulons sur mesure avec des types d’entraînement spéciaux, le tournage CNC et le fraisage CNC offrent la précision et la flexibilité de conception que les autres procédés ne peuvent égaler.
Les boulons et écrous usinés sur tour suisse représentent le plus haut niveau de fabrication d’attaches de précision. Les tours de type suisse utilisent une douille de guidage qui soutient la barre de matière extrêmement près du point de coupe, éliminant ainsi la déflexion et permettant la production de composants longs et minces avec une concentricité exceptionnelle entre les caractéristiques critiques.
Les boulons et écrous peuvent être produits selon plusieurs procédés de fabrication distincts. Chaque méthode a ses propres forces, limites et considérations de coût.
Le refoulage à froid (ou formage à froid) est l’un des moyens les plus efficaces de produire en masse des boulons et écrous standard en utilisant des poinçonneuses à grande vitesse pour façonner le métal à température ambiante. Le coût de l’outillage de refoulage à froid se situe généralement entre 2 000 et 6 000 $, ce qui n’est économique que pour de très grandes séries ; ce procédé est idéal pour les géométries simples avec des dimensions standard acceptées et des tolérances modérées.
Le forgeage à chaud est utilisé pour les attaches de grand diamètre ou à haute résistance et chauffe la pièce avant le forgeage. Principalement utilisé pour les applications industrielles lourdes et la construction, le forgeage à chaud nécessite un temps de réglage considérable et ne convient qu’à des formes relativement simples.
Le tournage CNC est la principale méthode de fabrication pour les petites et moyennes séries de boulons et écrous sur mesure qui doivent être fabriqués avec un haut niveau de précision. Le processus crée des composants finis à l’aide d’outils de coupe fixes sur des pièces rotatives pour répondre à des spécifications précises de dimensions et de formes de filets. L’avantage du tournage CNC est une très haute précision, un faible coût d’outillage et la possibilité d’apporter des modifications de conception sans avoir à acheter de nouvel outillage.
Le fraisage CNC ajoute une capacité supplémentaire pour produire des têtes de boulons plus complexes, des types d’entraînement spécialisés et des caractéristiques précises d’écrous. L’utilisation de centres d’usinage multi-axes peut créer des géométries complexes qui ne pourraient pas être produites par tournage ou formage.
De nombreuses attaches de précision subissent un laminage de filets après le tournage ou le refoulage à froid. Ce procédé déplace la matière pour produire des filets au lieu de les couper, ce qui donne un profil de filet plus résistant et plus résistant à la fatigue. De plus, les surfaces qui subissent un laminage de filets présentent des finitions plus lisses que les filets coupés.
Les tours CNC de type suisse sont inégalés pour produire des composants de précision devant répondre aux tolérances les plus exigeantes, en particulier lors de la fabrication de composants de petit diamètre tels que les vis pour implants médicaux et les attaches miniatures conçues pour les applications aérospatiales. La douille de guidage soutient directement la pièce au point de coupe, éliminant pratiquement toute déflexion et permettant d’atteindre des tolérances aussi serrées que ±0,0002 pouce sur les caractéristiques de diamètre. En utilisant des machines de type suisse, les opérations de tournage, fraisage, perçage et filetage peuvent toutes être effectuées en un seul montage, évitant ainsi l’accumulation de tolérances et éliminant tout besoin d’opérations secondaires.
Tableau comparatif des procédés
| Méthode de fabrication | Idéal pour | Capacité de tolérance | Coût d’outillage | Coût unitaire (grand volume) |
| Refoulage à froid | Boulons/écrous standard, très grand volume | ±0,05–0,1 mm | Élevé | Très faible |
| Forgeage à chaud | Attaches de grand diamètre | ±0,1–0,2 mm | Très élevé | Faible |
| Tournage CNC | Attaches sur mesure, volume faible à moyen | ±0,005–0,01 mm | Faible | Modéré |
| Fraisage CNC | Têtes complexes et caractéristiques d’entraînement | ±0,005–0,01 mm | Faible | Modéré–élevé |
| Usinage de type suisse | Attaches petites, complexes et de haute précision | ±0,002–0,005 mm | Faible | Modéré |
Le choix du matériau détermine directement la résistance, la résistance à la corrosion, le poids et le coût de vos attaches. Différentes applications exigent différentes propriétés de matériau.
Acier inoxydable 304 et 316/316L : Les attaches en acier inoxydable 304/316/316L offrent une excellente résistance à la corrosion et une polyvalence pour les applications marines, de transformation chimique, médicales et de services alimentaires, grâce à leurs propriétés de résistance acceptables. La passivation des écrous et boulons en 304/316/316L pour maximiser leur capacité naturelle à résister à la corrosion améliore leurs performances.
Acier au carbone : Les attaches en acier au carbone sont considérées comme les plus résistantes et les moins chères de tous les types d’attaches ; elles sont utilisées dans diverses industries, notamment l’industrie générale, l’automobile et la construction. Les attaches en acier au carbone sont disponibles en plusieurs qualités et peuvent être traitées thermiquement pour une résistance accrue (Grade 2, 5 et titane Grade 23).
Titane Grade 5, 2 et 23 : Le rapport résistance/poids supérieur, l’exceptionnelle résistance à la corrosion et les propriétés de biocompatibilité rendent les attaches en titane (boulons et écrous) idéales pour les applications aérospatiales, automobiles et médicales hautes performances. Le titane pèse environ 60 % de moins que l’acier. L’attache en titane la plus fréquemment utilisée pour les applications à haute résistance est le Grade 5 (Ti-6Al-4V).
Aluminium : La légèreté et la résistance à la corrosion des attaches en aluminium en font un bon choix pour toute application nécessitant une réduction de poids. Les drones (comme attaches structurelles), les boîtiers électroniques et les assemblages de machines légères ne sont que quelques exemples où l’on trouve des attaches en aluminium.
Laiton : Les attaches en laiton (boulons et écrous) offrent une bonne résistance à la corrosion, une excellente usinabilité et une finition attrayante ; les applications typiques des attaches en laiton comprennent les raccords de plomberie, les connexions électriques et les assemblages mécaniques à faible charge.
Alliages exotiques : Pour les attaches utilisées dans des environnements extrêmes, des alliages exotiques tels que l’Inconel, le Hastelloy, le MP35N, etc., peuvent être utilisés pour les connexions sous-marines, les boulons de réacteurs chimiques et les attaches dans les installations nucléaires.
La machine à décolleter de type suisse est devenue la référence pour produire des boulons et écrous CNC de petit diamètre de précision. Cela est réalisé en faisant passer la barre de matière directement à travers une douille de guidage de précision, située immédiatement à côté de la position de coupe sur un tour suisse. Lorsque la matière est usinée et retirée de la pièce, celle-ci est soutenue au point exact d’enlèvement, éliminant ainsi toute déflexion qui pourrait se produire lors de l’usinage de pièces longues et fines sur un tour conventionnel.
En utilisant une machine suisse multi-axes, le tournage, le fraisage, le perçage et le filetage peuvent tous être effectués sur la même pièce en un seul cycle d’usinage. Ce cycle unique permet un alignement parfait du diamètre extérieur, des caractéristiques intérieures et du pas de filet de la pièce, un avantage qui ne peut être obtenu lors de l’utilisation de plusieurs processus sur la même pièce sur une période prolongée sur plusieurs machines.
Tolérances typiques pour les attaches usinées sur tour suisse :
Tolérances de diamètre : ±0,0002 pouce (±0,005 mm)
Concentricité (diamètre extérieur/diamètre intérieur) : 0,0005 pouce TIR ou mieux
Qualité du filet : ISO 5g6g ou 6H selon la
