Les boulons et écrous standards conviennent parfaitement à d'innombrables applications. Mais que faire lorsque votre conception nécessite un boulon à épaulement personnalisé avec un diamètre inhabituel ? Ou un lot de vis métriques sur mesure avec un pas de filetage non standard ? Ou des boulons d'ancrage personnalisés pour un système spécialisé de contreventement sismique ?
C'est pourquoi les fixations sur mesure sont utilisées. Les fixations fabriquées en tant que produits finis ne peuvent pas s'adapter à toutes les conceptions. Même si des milliers de pièces accessoires sont produites chaque année, la majorité d'entre elles respectent les normes existantes comme ISO, DIN et ANSI, ce qui facilite la recherche de ce dont vous avez besoin. Mais ce n'est pas une solution pour toutes vos applications d'ingénierie avancées.
Ce guide abordera tous les composants, matériaux et applications concernant les écrous et boulons sur mesure, et vous conseillera sur la façon de concevoir et de développer ces produits personnalisés avec un fabricant de fixations sur mesure. Les informations fournies dans ce guide vous aideront à poser les questions pertinentes et à recevoir des devis en temps opportun pour vos vis à tête cylindrique à six pans creux sur mesure utilisées en robotique, ainsi que pour d'autres fixations, comme les goujons filetés sur mesure utilisés dans les appareils sous pression.
Les fixations mécaniques, telles que les assemblages par boulons et écrous, créent des joints non permanents. Les boulons sont généralement utilisés avec des écrous, où les filets internes de l'écrou s'accouplent avec les filets externes du boulon pour fixer les deux composants lors du serrage.

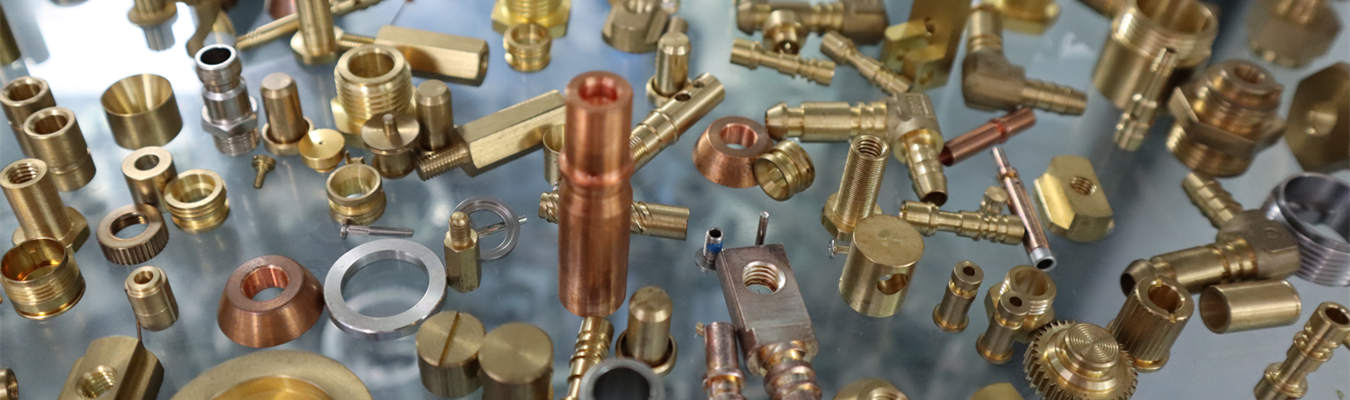

Un boulon ou un écrou sur mesure est une fixation fabriquée selon des spécifications qui diffèrent des articles standard du catalogue. La personnalisation peut concerner presque tous les attributs : boulons de longueur personnalisée pour s'adapter à une épaisseur d'empilement inhabituelle, boulons de diamètre personnalisé pour correspondre à un trou de passage existant, boulons à pas de filetage personnalisé pour un composant d'accouplement spécialisé, têtes de boulon personnalisées avec des systèmes d'entraînement uniques ou des formes géométriques, et matériaux personnalisés allant du titane aux alliages hautes performances.

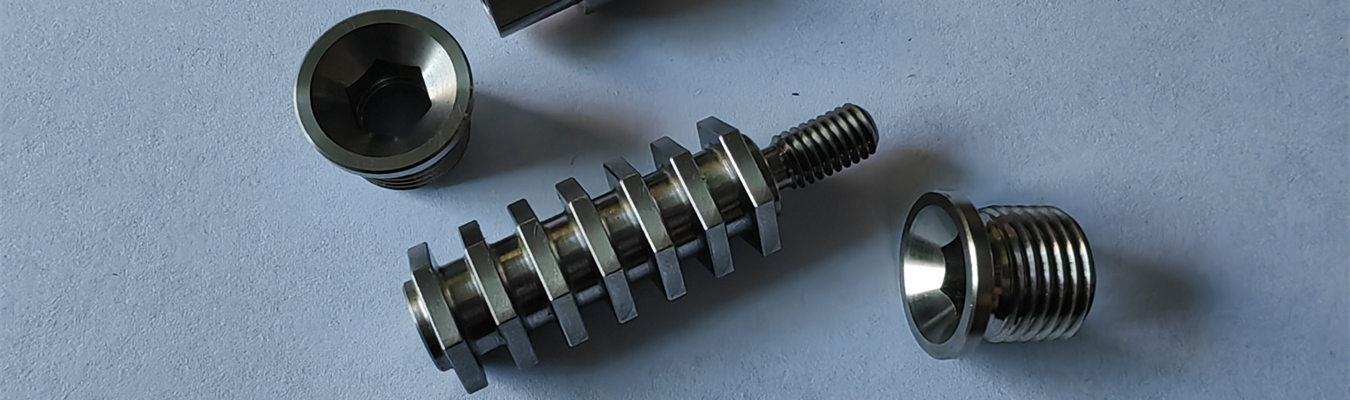

Lorsque les fixations standard du commerce ne fonctionnent pas ou n'offrent pas les performances, la sécurité ou l'efficacité d'assemblage requises dans votre application, vous devez utiliser des fixations sur mesure. Nous pouvons fournir la gamme la plus large de boulons et écrous personnalisés fabriqués à partir de matériaux de la plus haute qualité et usinés avec la technologie la plus récente disponible (tournage CNC de type suisse et outils rotatifs), offrant ainsi les délais de livraison les plus courts possible tout en respectant des spécifications précises.
Les ingénieurs peuvent spécifier des dizaines de types de boulons, chacun remplissant un rôle distinct dans la conception mécanique. Vous trouverez ci-dessous une référence pratique pour les familles de boulons personnalisés les plus courantes :
| Type de boulon | Caractéristiques principales | Applications typiques |
| Boulons à épaulement personnalisés | Un épaulement cylindrique de précision meulé entre la tête et les filets ; agit comme un arbre rotatif ou un pivot | Poulies, tringleries, ensembles de roulements, jeux de matrices, articulations robotiques |
| Vis à tête cylindrique à six pans creux personnalisées | Entraînement hexagonale permettant un couple élevé dans les espaces restreints ; pas métrique, impérial ou personnalisé | Outillage de machines, assemblages haute résistance, conceptions de joints en retrait |
| Vis sans tête personnalisées | Vis sans tête qui serrent contre un arbre ; pointe creuse, pointe conique, pointe plate | Maintien d'engrenages et de poulies, bagues de blocage, alignement d'arbres |
| Boulons métriques personnalisés | Dimensionnés en millimètres ; pas, diamètre, longueur variables par rapport aux normes ISO | Machines européennes, exportations automobiles, assemblages OEM basés sur le système métrique |
| Vis métriques personnalisées | Fixations filetées extérieurement mesurées en mm ; différents styles de tête | Électronique, instrumentation, systèmes mécaniques de précision |
| Goujons filetés personnalisés | Tige filetée avec filets aux deux extrémités et une section centrale lisse | Boulonnage de brides dans les systèmes de tuyauterie, appareils sous pression, joints haute résistance |
| Boulons à œil personnalisés | Boucle (œil) à une extrémité pour fixer des câbles, des cordes ou des équipements de levage | Points de levage, gréement, ancrages de haubans, suspension aérienne |
| Boulons à collerette personnalisés | Collerette intégrée sous la tête servant de rondelle intégrée ; élimine la rondelle séparée | Moteur et châssis automobiles, pompes, assemblages sujets aux vibrations |
| Boulons à tête hexagonale personnalisés | Surface de serrage externe à six pans offrant une capacité de couple élevée | Fixation structurelle générale, machines lourdes, équipements de construction |
| Boulons à tête ronde et collet carré personnalisés | Tête ronde lisse avec un collet carré qui s'encastre dans le matériau pour empêcher la rotation | Assemblages bois-métal, quincaillerie de quai, systèmes convoyeurs |
| Boulons d'ancrage personnalisés | Scellés dans le béton ou la maçonnerie pour fixer des éléments structurels ; en forme de L, de J ou à tête | Fondations de bâtiments, montage d'équipements, garde-corps de ponts, attaches sismiques |
| Boulons à pas de filetage personnalisé | Filets non standard par pouce ou millimètre ; pas fins, gros ou profil spécial | Adaptation aérospatiale, joints à ajustement serré, pièces d'accouplement inhabituelles |
| Boulons de diamètre personnalisé | Diamètres de tige en dehors des plages fractionnaires ou métriques standard | Trous alésés existants, roulements personnalisés, réparation d'équipements anciens |
| Boulons de longueur personnalisée | Longueurs non disponibles dans les catalogues de stock | Empilements de serrage inhabituels, fabrication sur mesure, assemblages OEM spécifiques |
Cette liste n'est pas exhaustive. Si vous pouvez l'imaginer, un fabricant de fixations sur mesure compétent peut probablement la réaliser. La clé est de trouver un partenaire disposant de l'équipement, de la connaissance des matériaux et de la discipline d'ingénierie nécessaires pour exécuter votre conception de manière fiable.
Le choix du bon matériau pour vos boulons et écrous sur mesure est l'une des décisions d'ingénierie les plus importantes que vous prendrez. Le tableau ci-dessous présente les matériaux de fixation les plus courants et leurs attributs clés.
| Matériau | Résistance à la traction (typique) | Résistance à la corrosion | Coût relatif | Meilleures applications |
| Acier inoxydable (304, 316) | 70–100 ksi | Excellente | Moyen | Instruments médicaux, quincaillerie marine, équipements alimentaires |
| Acier au carbone (Grade 5, Grade 8) | 120–150 ksi | Faible (nécessite un revêtement) | Faible | Connexions structurelles, équipements lourds, châssis automobiles |
| Titane (Grade 5 / Ti-6Al-4V) | 130–160 ksi | Excellente | Élevé | Cellules aérospatiales, implants médicaux, course haute performance |
| Acier allié (4140, 4340) | 150–180+ ksi (traité thermiquement) | Faible (nécessite un revêtement) | Moyen | Joints haute résistance, fixations militaires, machines lourdes |
| Aluminium (6061, 7075) | 40–70 ksi | Bonne (avec anodisation) | Faible à moyen | Électronique légère, drones, applications automobiles non critiques |
| Laiton | 35–50 ksi | Bonne | Faible à moyen | Quincaillerie décorative, contacts électriques, plomberie |
Exigence de résistance : Les applications à forte charge nécessitent de l'acier allié ou du titane. Les machines générales peuvent utiliser de l'acier au carbone ou inoxydable.
Environnement corrosif : L'exposition marine, chimique ou extérieure nécessite de l'acier inoxydable, du
