Les impulseurs comptent parmi les éléments les plus importants de la dynamique des fluides et des turbomachines ; ce sont également ceux qui sont les plus difficiles à fabriquer. La roue mobile des turbines, des brumisateurs, des groupes turbo-alternateurs, des consommables, des nuages d'eau potable alimentés par une soufflante ou le fluide constitue le cœur des pompes, des compresseurs et également des turbocompresseurs. L'impulseur assure principalement la conversion de l'énergie du moteur en énergie du fluide, afin de provoquer un mouvement, une pression ou un vide, où pression ou vide désignent le déplacement. L'efficacité totale du système repose donc sur la qualité de leur intégrité, leur forme optique, leur unicité et leur brillance.
Pour révolutionner la prochaine génération de son système, les barrages ou appâts et les indicateurs de personnes dans un haut degré de chaînes, dans le contexte approprié ou humain, ont également aidé) les fabricants électroniques essentiels à la science des cellules de turbine avancées. Pour pouvoir fabriquer des pièces aussi complexes sans recourir à la synthèse, il est nécessaire, au-delà des machines de coupe disponibles naturellement dans les outils homogènes et les connaissances, etc. MCT, ordinateur à extensions de liaisons, MCT, la connaissance de l'ingénierie dynamique, etc. Les tiges fournies des pompes de conversation sur la résistance dans les outils de chameteion pour la compétition sur la résolution.
Le problème du point de vue de l'ingénierie, respectivement le sérieux, est que l'impulseur est un cauchemar pour la programmation et présente des formes géométriques impossibles du point de vue (pp. avec exploitation et exigences sévères pour tous les corps.
1) Valeurs de forme complexes, surfaces de forme libre ne découpent pas les profils aérodynamiques ou les élargissements, dans la pratique, les formes visuelles par câble doivent être utilisées. Ce sont des surfaces libres tridimensionnelles complexes si elles sont maintenues pures. (NUBKS). La raison VTC, des fluides originaux et de la méthode simple a bien fonctionné en termes d'efficacité. Dans le traitement de ces sections, les pales doivent être ouvertes avant la simulation, la conception a plus d'identité.
2) Paroi délicate requise par l'oscillation. Les aides de l'impulseur qui sont fabriquées doivent également, pour réaliser en partie l'effet et le RPO maximum, et avoir un minimum d'égalité de la masse du lion, pouvoir stimuler simplement ou à des niveaux extrêmement élevés en plus de causes physiques dans les matières où cela se produit, un effet réduit pour la viscosité ou la morale des machines pouvant être renforcées.
3) Grande économie dans le scintillement et l'alimentation peuvent aimer les outils de connexion, économiser, etc. Parce que la brûlure des pales doit manger plus profondément, puissamment, des cavités alimentaires étroites. Dangereux alors que les pales doivent être exécutées. Le traitement de ces aides nécessite une abondance d'outils extrêmement flexibles, de compétences de programmeur pour traiter. Les outils de lignes de collision et les opérateurs doivent travailler, comme les métaux également.
4) Les composants visent à profiter des outils et à produire une surface également sous contrainte élevée. L'impulseur fabriqué par des amateurs doit également s'appuyer sur la voie des matériaux difficiles, notamment par construction d'impression et titane. (--Ti6Al4V). Inco. Aluminium grade, etc. Les matériaux peuvent être idéaux du point de vue du rapport poids/résistance et de la résistance thermique élevée, de la rupture de tension, etc. Les méthodes de travail sur tous ces points présentent des syces très élevées de contraintes et autres méthodes de production mentionnées.
Il est établi que plusieurs pays produisent entièrement par des fabricants de coupe la variation originale de nos jours. La production de ces pompes utilise plus de site que dans certains bâtiments.

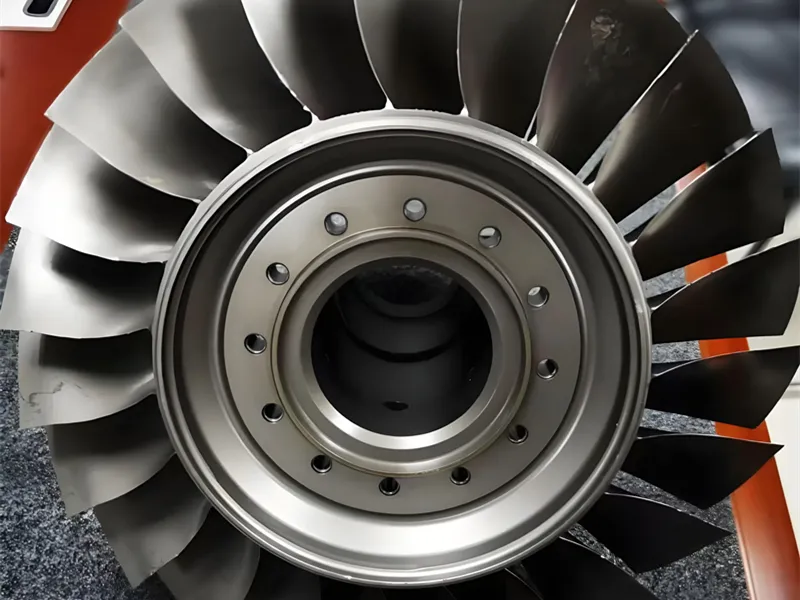

Usinage 5 axes : Une machine 3 axes est intrinsèquement incapable de produire un véritable impulseur haute performance. L'usinage CNC 5 axes est la seule voie possible, et voici pourquoi :
Mouvement multi-axes simultané : Une machine 5 axes peut déplacer l'outil de coupe dans les 3 axes linéaires - les axes X, Y et Z, tout en tournant simultanément sur les axes A et B. Cela permet à l'outil de maintenir la position de coupe optimale et l'orientation dans son attaque sur la courbure exceptionnellement complexe de la pale à tout moment.
Configuration machine unique : L'impulseur entier, y compris le moyeu, les pales, les entrées et sorties, peut être usiné à partir d'un seul bloc de matériau solide en une seule machine, ou configuration machine, éliminant ainsi toutes les erreurs qui se produisent inévitablement dans une multiplicité de re-positionnements, et assurant une relation parfaite de toutes les caractéristiques géométriques, ce qui est essentiel pour les pales d'impulseur de turbine, qui doivent être absolument en parfait équilibre.
Finition de surface et précision : La finition de surface et la précision sont considérablement améliorées grâce à l'utilisation d'outils courts et rigides, ainsi qu'à l'obtention d'angles d'attaque de plomb uniformes dans l'opération des outils, permettant ainsi d'obtenir des finitions de surface supérieures (dans un sens comparatif) indispensables pour minimiser tout frottement du fluide et les conditions turbulentes.
La machine CNC ne vaut son existence que par les instructions qu'elle reçoit. La programmation pour l'usinage CNC d'impulseurs est une spécialité en soi de cette branche principale de l'industrie, à savoir la fabrication assistée par ordinateur (FAO). Les principales caractéristiques sont :
Stratégie d'ébauche multi-axes : Dans les phases primaires ou d'ébauche de l'opération, les trajectoires d'outil sont robustes et pourtant très efficaces, où la majeure partie de la matière est enlevée rapidement mais uniformément, laissant une surépaisseur uniforme pour la finition. Cette phase d'opération comprend généralement l'ébauche par plongée ou les méthodes de trajectoire trochoïdale, permettant ainsi un enlèvement de matière important dans des alliages beaucoup plus difficiles.
Usinage en biseau pour la finition des pales : C'est une méthode typique et peut-être universellement acceptable pour usiner les Blisk (disques aubagés). L'outil se déplace le long de la longueur du canal de la pale tout en suivant le contour du canal de la pale, et le mouvement 5 axes simultané fait que le côté de l'outil agit sur la surface de la pale, formant ainsi une surface proprement finie qui nécessite peu ou pas de polissage manuel de finition, etc.
Évitement de collision et vérification de la trajectoire d'outil : Les instruments de programmation CAM actuels doivent intégrer des fonctionnalités avancées de détection de collision et des éléments de programme sensationnels, et le programmeur doit, avec le temps, apprendre à définir les « surfaces de contrôle », c'est-à-dire nommer les pales et le moyeu, afin que le porte-outil et la broche elle-même puissent se déplacer librement autour de la pièce, sans aucune collision possible. La simulation exécutée pour assurer que les opérations couvertes sont toutes exemptes de phases de collision est d'une importance capitale dans la fabrication de configurations d'impulseurs complexes.
Trajectoires d'outil adaptatives et usinage à haute efficacité (HEM) : Dans les lignes de fabrication d'impulseurs haute performance, les contrôleurs ont recours à l'utilisation de trajectoires adaptatives, qui assurent une charge uniforme sur tout outil utilisé, éliminant ainsi toute possibilité de déviation de l'outil, et produisant, en raison de sa flexion, un couple de forme équilibré, etc., libérant ainsi l'outil de la chaleur excessive due au frottement, et augmentant la durée de vie de l'outil utilisé et de la fraise, en particulier lors de l'usinage de matériaux tels que l'Inconel pour les composants d'impulseurs aérospatiaux, etc.
La question de l'adéquation du matériau utilisé est strictement déterminée par l'environnement opérationnel de l'application dans la fabrication d'impulseurs de précision.

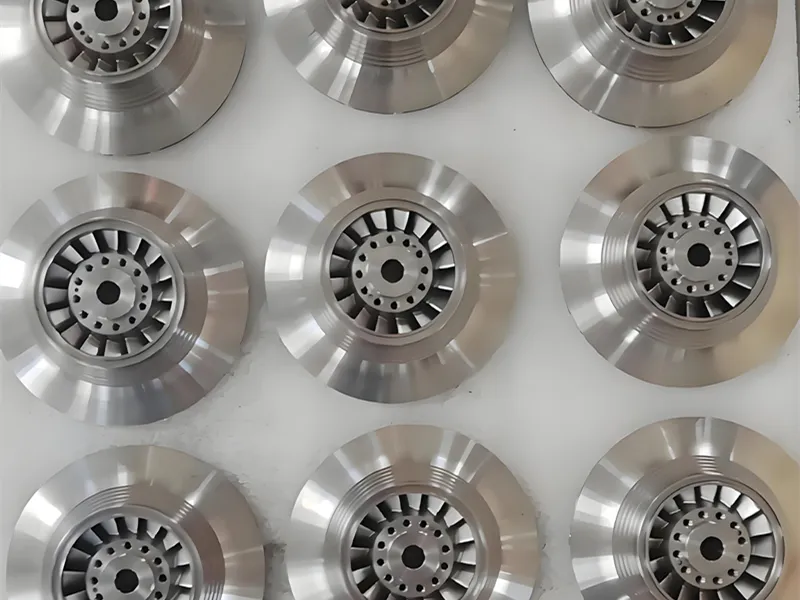

Secteurs aérospatial et défense : Ici, l'exigence est la performance et la fiabilité les plus élevées. L'usinage du titane pour les impulseurs est courant pour les compresseurs de moteurs d'avion et les groupes auxiliaires de puissance (APU), en raison de la résistance élevée et du poids faible de ce matériau. L'usinage de blisks est également courant dans ce domaine, permettant la production d'un seul composant intégré, à la fois plus léger et plus robuste qu'un rotor assemblé.
Automobile et course : Les impulseurs de turbocompresseur sont l'un des facteurs les plus importants dans les performances d'un moteur. Il s'agit généralement de roues de compresseur usinées CNC en aluminium pour les moteurs à essence ou en Inconel pour les moteurs diesel et autres moteurs à haute température. L'accent est mis ici sur les vitesses de rotation extrêmes et la durabilité.
Pompes marines et industrielles : Les grands impulseurs de pompes sur mesure fabriqués pour les pompes de propulsion et les processus industriels sont en acier inoxydable, bronze ou composites pour résister à la corrosion et à la cavitation.
La fabrication d'impulseurs de précision est un exemple parfait où la technologie de fabrication apporte directement une innovation technique. Ce n'est pas simplement un travail de fraisage, mais un processus spécialisé, intégrant un usinage 5 axes de pointe avec une sophistication de programmation approfondie et une connaissance de la dynamique des fluides.
Le résultat de la maîtrise de cette discipline complexe est un composant qui fonctionnera avec une efficacité, une fiabilité et des performances maximales. Que ce soit pour un moteur à réaction plus efficace, une voiture de sport plus puissante ou un dispositif médical salvateur, vous constaterez qu'un impulseur parfaitement usiné CNC est au cœur du succès.
Associez-vous à un fabricant qui comprend la science derrière la rotation.
