En électronique, le boîtier est bien plus qu'une simple boîte. C'est la première ligne de défense. C'est une exigence de conception pour la gestion thermique. C'est un bouclier contre les interférences électromagnétiques (EMI). Et c'est l'interface physique entre la technologie et l'utilisateur. Si de nombreux boîtiers électroniques sont des pièces standard disponibles sur étagère qui peuvent être mises en œuvre rapidement, ils ne sont pas adaptés spécifiquement au produit, ce qui implique des compromis dans leur conception. Les boîtiers électroniques sur mesure ne sont pas un luxe lorsque le produit est haute performance, robuste et/ou commercialement distinctif ; ils constituent une exigence de conception technique.
Ce document expose la logique de conception pourles boîtiers électroniques sur mesureet explique pourquoi l'usinage CNC est devenu la méthode de fabrication acceptée pour les boîtiers à haute intégrité, que ce soit pour les prototypes ou les séries de production.
Les boîtiers standards sont conçus pour l'application la plus générale. Cela implique automatiquement qu'ils ne sont pas conçus pour l'application spécifique en question. Les limitations concernent notamment les aspects suivants :
Gestion thermique compromise :Ils ne possèdent pas la géométrie d'ailettes, les motifs de ventilation, les chemins de ventilation internes, etc., nécessaires pour un refroidissement par convection ou conduction optimal.
Blindage EMI et RFI générique :Les boîtiers blindés EMI efficaces doivent avoir un contact continu sur toute l'interface des surfaces en contact. Cela est pratiquement impossible à obtenir avec des boîtes standard modifiées.
Hétérogénéité des matériaux :L'utilisateur est limité aux matériaux choisis par le fournisseur, qui peuvent ne pas offrir le bon rapport résistance/poids, la résistance chimique ou les propriétés diélectriques adaptées à cette application particulière.
Points faibles structurels :Lorsque la structure est modifiée, par exemple en pratiquant de grandes ouvertures dans le boîtier standard, des concentrateurs de contraintes apparaissent dans la structure qui doit supporter la charge.
En ayant recours à des boîtiers électroniques sur mesure, on obtient un contrôle total et efficace de chaque paramètre de conception actif. L'ensemble du boîtier peut donc être conçu en fonction des exigences fonctionnelles et environnementales spécifiques au produit.
La chaleur est l'ennemi de la fiabilité en électronique. Un boîtier en aluminium sur mesure peut être produit avec des dissipateurs thermiques intégrés, dont les surfaces sont précisément adaptées à l'empreinte thermique exacte du circuit imprimé. L'usinage CNC permet de produire des structures internes de dissipateurs complexes pour le refroidissement liquide, des motifs de ventilation optimaux qui ne compromettent pas la protection contre les intrusions, et une planéité parfaite pour garantir un transfert thermique maximal de l'électronique vers le châssis. Ce niveau de gestion thermique est impossible avec des solutions générales.
À l'ère des intercommunications, il ne doit y avoir ni sensibilité aux EMI, ni production d'EMI par le fonctionnement de l'appareil. Les boîtiers blindés EMI doivent avoir un effet de cage de Faraday. L'usinage CNC de précision garantit que la zone à bride où le couvercle rencontre la base est totalement plane, permettant une étanchéité efficace grâce à un joint conducteur. Des éléments de conception tels que les rainures à bord vif pour les joints d'étanchéité, les positions des vis, etc., sont usinés avec des tolérances serrées, ne laissant aucun espace propice aux fuites de rayonnement. Ce type de conception est essentiel pour les boîtiers de dispositifs médicaux, l'électronique aérospatiale, etc., et les équipements de communication.

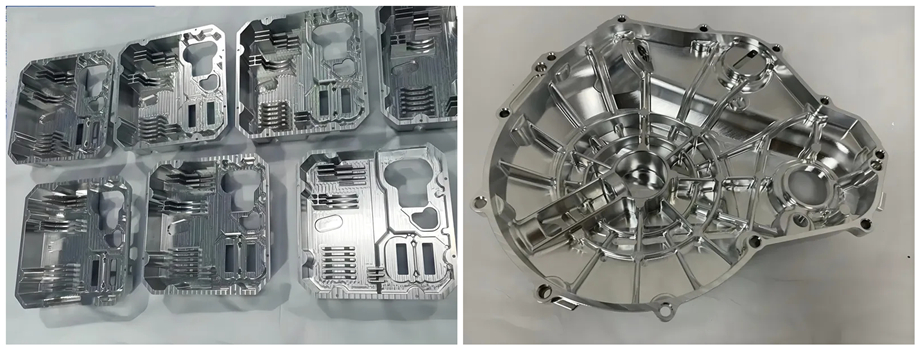

Qu'il s'agisse d'un appareil portable qu'un utilisateur fait tomber ou d'un capteur monté sur une machine qui vibre, les boîtiers doivent être robustes. Les boîtiers usinés CNC sont fraisés à partir d'un bloc de matériau massif (billette), ce qui leur confère une résistance et une rigidité bien supérieures à celles du métal plié ou du plastique moulé. Ces caractéristiques robustes peuvent être conçues directement dans le boîtier : des bossages de montage renforcés pour les circuits imprimés, des parois épaissies autour des connecteurs, des nervures placées/utilisées de manière stratégique, etc., tout cela contribue à des boîtiers électroniques durables.
Un boîtier électronique sur mesure permet de prendre en compte les composants intégrés. Les connecteurs, les écrans et les boutons-poussoirs peuvent tous être montés avec précision, garantissant un alignement parfait. La finition de surface du métal (brossé, mat sablé, logos polis) peut être spécifiée pour donner au produit un aspect haut de gamme et un attrait commercial. Cette fusion harmonieuse de la forme et de la fonction est ce qui distingue les conceptions professionnelles de boîtiers électroniques.
Il existe différentes façons de fabriquer efficacement des boîtiers. Mais lausinage CNC de précisionlui confère une combinaison exclusive de viabilité, de précision et de matériau possible qui le rend idéal aussi bien pour le prototypage que pour la fabrication.
Sélection de matériaux inégalée :Comparé à la nature du moulage par injection de plastique qui nécessite des outillages coûteux pour chaque matériau opposé, le CNC peut travailler avec une énorme variété. Les boîtiers en aluminium sur mesure sont très populaires en raison de leur excellente résistance, leur légèreté et leur conductivité thermique. Pour certaines applications, on peut choisir de petites tailles qui permettront un usinage supplémentaire si nécessaire. Des tolérances plus serrées rendent ce métal traité très souhaitable – on peut considérer les boîtiers en aluminium sur mesure, bien connus pour leur extrême résistance, leur légèreté et leur excellente conductivité thermique. Pour les applications difficiles, en raison de leur nature résistante à la corrosion et de leur haute résistance, d'autres matériaux sont utilisés, comme les moteurs concernant la graisse ou un type de moteur économique par un mécanisme nouveau. Le matériau de protection en termes de capacité de résistance chimique est de la même qualité que l'aluminium mais est moins ré-électrode en plaques homogènes, les étendant ainsi à des applications sur des matériaux mous ou des produits semi-mous utilisés comme panneaux préfabriqués.

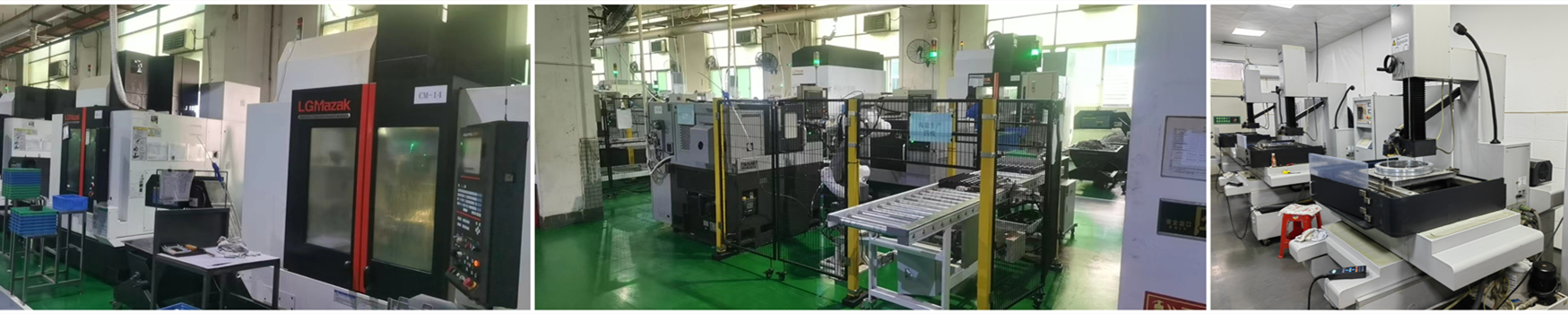

Du prototype à la fabrication en grande série :Le même boîtier électronique qui bénéficie de l'avantage du prototypage peut être utilisé pour les produits de production. Grâce aux centres d'usinage multi-palettes et multi-usages, et aux séquences de travail supervisées, les installations comme Falcon CNC Swiss peuvent produire économiquement des boîtiers électroniques en faible volume et étendre cela à des volumes élevés en ce qui concerne le boîtier électronique, jusqu'à la production complète avec le volume nécessaire de régulation pour la continuité et l'efficacité persistante de la qualité.
Précision extrême. Tolérances très serrées :Les services d'usinage CNC permettent généralement de maintenir des tolérances de ±0,001 pouce (±0,025 mm). Ceci est d'une grande importance pour la réussite des caractéristiques intelligentes entourant l'utilisation d'inserts de réceptacle ou d'un insert utilisé pour créer l'interactivité, les canaux de refroidissement, les caractéristiques de travail interconnectées efficaces permettant l'intégration de machines de haute qualité, de processus doux et de maintenabilité, avec de petites unités fixes d'inserts élaborés pour des matériaux fabriqués par des moyens semi-électriques, etc. Cela aidera par la suite après le temps de fabrication mais ne nécessitera pas de temps investi dans la conception de chaque unité sortant des lignes, garantissant efficacement la nature mécanique initiale de tout standard interchangeable sera des unités égales à la fin.
Pour bénéficier pleinement du CNC pour une bonne utilisation du produit et de la qualité, l'ingénieur de conception doit considérer la conception en relation avec la fabrication :
Parois épaisses :Une épaisseur suffisante est nécessaire, trop fine pourrait se déformer ou être difficile à usiner ; la zone de production de la machine doit donc offrir sans ou avec peu de tolérances standard nécessaires à la conception correcte de l'unité de mesure environnante pour un service uniforme facile en termes de tolérances de toutes les unités souhaitées si les épaulements nécessaires sont utilisés, 0,040 po (alu) si fin, à condition qu'il soit encore uniformément permis dans la structure en dessous de l'épaisseur de l'environnement, bien qu'il soit recommandé 0,080 po (plastique).
Coins internes :Tous les outils de coupe du métal ont un bord de coupe rond, donc les coins doivent être conçus pour ne pas avoir d'angle aigu à 90 degrés dans les coins internes.
Texte et logo :Tous les logos, textes et caractéristiques conçus ou adoptés ne nécessitent pas d'amélioration considérable du produit électronique par des opérations CNC spécifiques, du point de vue de la puissance libérée, etc.
Intégration du matériel :Prévoir des vis standard pour les dimensions importantes, et les filetages de vis doivent être bien ajustés ; il est recommandé d'utiliser des filets dans les matériaux plus tendres, comme cela se produit couramment pour un filetage bien formé, tout en tournant, etc. Les matériaux de fabrication sévères pour les pièces qui sont assemblées, etc.
Les boîtiers électroniques sur mesure sont nécessaires dans pratiquement toutes les industries :
Aérospatiale et défense :Boîtiers pour l'avionique, les équipements de communication et de navigation, qui doivent résister à des forces G très élevées, à des températures élevées et offrir un bon blindage EMI.
Boîtiers pour dispositifs médicaux :Boîtiers pour équipements de diagnostic, moniteurs portables et instruments chirurgicaux, nécessitant une biocompatibilité, une facilité de stérilisation (par exemple, surfaces lisses et uniformes, sans crevasses) et une grande fiabilité.
Automatisation industrielle :Châssis montables en rack pour systèmes de contrôle, boîtiers de capteurs pour environnements industriels difficiles et boîtiers pour robots nécessitant une résistance aux chocs et une durabilité.
Télécommunications :Boîtiers radiofréquence (RF), composants de stations de base, nécessitant un contrôle précis des impédances et des facteurs de dissipation thermique élevés.
L'utilisation de boîtiers électroniques sur mesure est une décision stratégique qui améliore les performances, la fiabilité et la valeur marchande de vos produits. En choisissant un fabricant expert en usinage CNC de précision, vous accédez à une capacité inégalée dans l'industrie pour transformer vos idées de conception les plus exigeantes en réalité.
Chez Falcon CNC Swiss, notre expertise technique combinée à une technologie de fabrication avancée fournit des boîtiers construits selon les spécifications et conçus pour durer. Du prototype initial de boîtier électronique à la production CNC en grand volume, nous fournissons la qualité et la cohérence que vos produits méritent.
Souhaitez-vous concevoir un boîtier supérieur ?Contactez-nous dès aujourd'huipour discuter de votre projet et recevoir une consultation de conception experte et un devis.
