Broches de contact de capteur : Usinage suisse pour une intégration électrique de précision

Les broches de contact des capteurs sont un élément essentiel de l'interface électromécanique entre les éléments du capteur et l'électronique de traitement du signal. Vous pourriez avoir besoin de broches de contact plaquées or pour les câbles ECG médicaux, de broches de contact en cuivre au béryllium capables de résister aux chocs pour les applications automobiles, ou de broches de contact à ressort utilisées dans les applications de test et de mesure. Le processus de fabrication influence la résistance, la durée de vie et la qualité du signal. Falcon CNC Swiss combine diverses technologies de fabrication, telles que l'usinage de type suisse, les produits de tour à décolleter et le placage de précision, pour fabriquer des broches de contact avec une précision au micron et un niveau extrêmement constant de performance électronique.

Introduction : Pourquoi les broches de contact des capteurs exigent la précision suisse

Une broche de contact de capteur est un composant électrique, et non simplement un morceau de métal. Les broches de contact de capteur délivrent des signaux analogiques de faible tension (souvent de l'ordre du microvolt ou du microampère), et elles doivent maintenir une résistance de contact constante sur un minimum de 10 000 cycles ; par conséquent, elles existent généralement dans des conditions que l'on peut considérer comme « difficiles » (telles qu'une humidité, des vibrations et des températures extrêmes).

Les tours automatiques de type suisse (également appelés tours à décolleter suisses) sont la meilleure technique de fabrication pour produire des broches de contact de capteur, en particulier celles d'un diamètre inférieur à huit millimètres et de forme complexe avec des contre-dépouilles, des fentes ou des éléments de ressort. Grâce à une douille de guidage qui soutient la pièce à quelques millimètres de l'outil de coupe, il n'y a pratiquement pas de déviation, ce qui crée un très haut degré de concentricité entre la pointe de la broche, les crans de retenue et les extrémités de terminaison. Chez Falcon CNC Swiss, nous proposons des services de fabrication de broches de capteur personnalisées, allant du prototype à la production en grands volumes de broches de capteur, avec des capacités intégrées de placage et de tests électriques.

Que sont les broches de contact de capteur ? – Fonction et rôle dans la chaîne de signal

Les broches de contact de capteur sont des pièces conductrices qui peuvent créer une connexion électrique entre l'élément du capteur (par exemple, thermocouple, matrice de pression ou photodiode) et soit le circuit imprimé (PCB), un faisceau de câbles ou un instrument de lecture. Les broches de contact de capteur sont généralement utilisées pour un faible courant (mA à μA) et une faible tension, et présentent une faible résistance de contact (<10 mΩ) ainsi qu'une faible force électromotrice thermique.

Rôles clés des broches de contact de capteur dans une chaîne de signal :

• Acquisition du signal – Contact par frottement ou à ressort avec l'élément capteur ou l'électrode

• Montage sur PCB – Queue à souder, insertion à force ou terminaison montée en surface sur les plages du PCB

• Interface de câble – Connexion par déplacement d'isolant (IDC) ou par sertissage aux fils de sortie

• Isolation environnementale – Scellé dans un boîtier de capteur, souvent avec des joints toriques ou un enrobage

En tant que fabricant de broches de contact de capteur, Falcon CNC Swiss produit des broches pour les capteurs de pression, les sondes de température, les interrupteurs de proximité, les électrodes médicales de biopotentiel et les modules de détection de gaz.

Intégration électrique de précision – De la broche au PCB au signal

Les capteurs électriques intégrés de précision sont des capteurs, ou des groupes de capteurs, qui adoptent une approche holistique pour concevoir et fabriquer l'ensemble du système où le capteur, l'interface de montage et l'électronique aval fonctionnent à l'unisson. Cette approche inclut la réduction de la résistance de contact, l'adaptation des impédances, le contrôle de la force électromotrice thermique et le maintien de l'alignement mécanique.

Paramètres clés que Falcon CNC Swiss contrôle lors de la fabrication de broches CNC et de l'assemblage :

Notre laboratoire de métrologie interne vérifie ces paramètres pour chaque lot de production de broches de contact industrielles. Pour les broches de contact de capteur en gros et les programmes OEM, nous fournissons des rapports de test certifiés.

Consultation d'ingénierie pour votre projet de broche de capteur

Vous avez besoin d'un fabricant de broches de capteur fiable pour un nouveau dispositif médical ou un capteur automobile ? Partagez vos spécifications électriques et mécaniques. Nos ingénieurs recommanderont le matériau, le placage et la géométrie de contact optimaux sous 24 heures. Obtenez votre analyse DFM gratuite →

Options de matériaux et de placage pour les broches de contact de capteur

Le type d'alliage utilisé et la manière dont il est fini affectent la conductivité électrique finale, la résistance à la corrosion, la durée de vie à l'usure et la soudabilité des différentes broches de capteur. Chez Falcon CNC Swiss, les combinaisons suivantes sont les plus courantes que nous usinons.

Alliages de base pour les broches de capteur

Comme alliage courant dans l'industrie pour les broches conductrices possédant une bonne conductivité ainsi que d'excellentes caractéristiques de ressort, le matériau préféré reste le cuivre au béryllium de grade C17200. Après usinage, nous effectuons un durcissement par vieillissement (un processus de traitement thermique) des composants pour atteindre une transition complète vers l'état de ressort trempé.

Options de placage pour les broches de capteur – Résistance de contact et durabilité

Le placage est un processus nécessaire pour protéger contre l'oxydation, réduire la résistance de contact et assurer la facilité de soudure. Falcon CNC Swiss propose des services de placage en interne ou via des partenaires certifiés avec une traçabilité complète de tous les matériaux.

Pour les contacts de capteur résistants à la chaleur fonctionnant au-dessus de 150°C, nous recommandons un placage à l'argent (qui maintient la conductivité à haute température) ou un placage au nickel avec une barrière de diffusion. Pour les applications cryogéniques, l'or sur nickel est préféré.

Types de broches de capteur spécialisées – Pogo, à ressort et à insertion forcée

Différentes applications de capteurs nécessitent différentes conceptions d'interface mécanique. Falcon CNC Swiss fabrique tous les types courants :

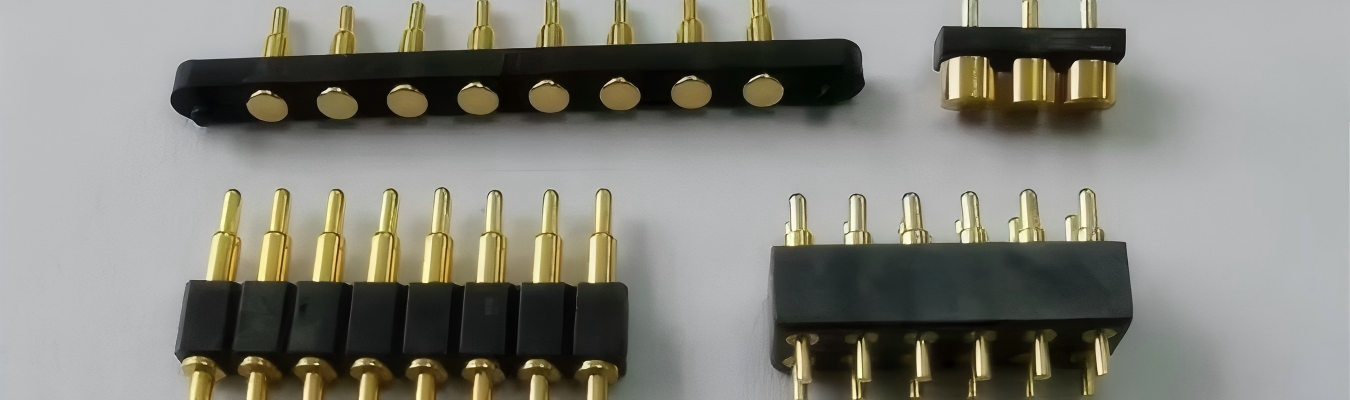

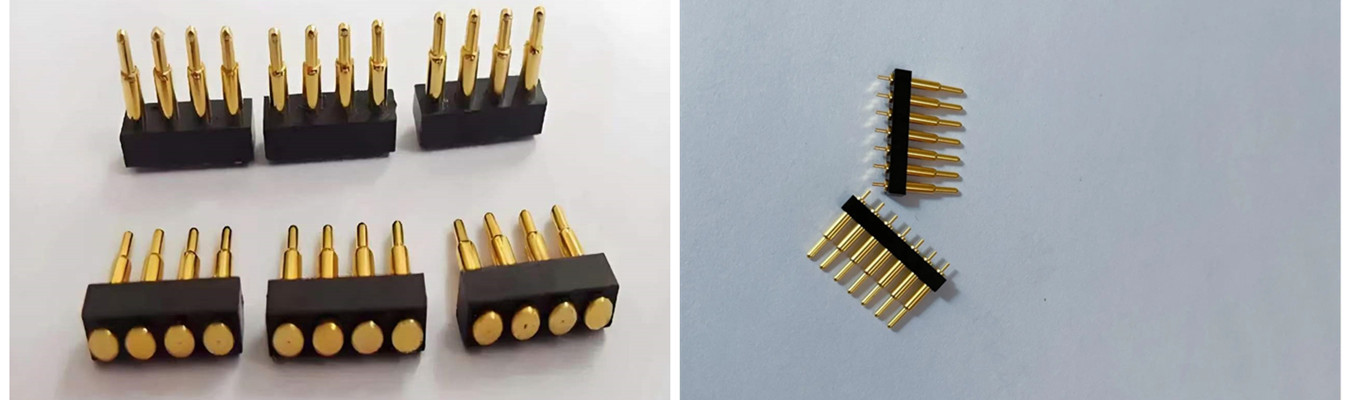

Broches pogo pour capteurs – Contacts à ressort

Avec un piston, un cylindre et un ressort usinés avec précision, les broches pogo (broches de contact à ressort) fournissent un contact conforme qui reste constant en termes de force lorsque la carte se déforme ou vibre. Les spécifications importantes incluent : force du ressort : (généralement 20 à 200 grammes), course : 0,5 à 5 mm, courant nominal : 1 à 5 ampères, résistance de contact : (20 mOhm). Les broches de contact à ressort sont utilisées avec les testeurs de batterie, les connecteurs à encliquetage ECG médicaux et les fixtures de test PCB.

Broches de contact de capteur de pression – Scellées hermétiquement ou par joint torique

Les broches de contact des capteurs de pression doivent traverser le boîtier du capteur pour créer un joint d'étanchéité à la pression. Nous usinons donc des broches de contact de capteur de pression avec des matériaux compatibles avec le scellement verre-métal (GTMS) comme le Kovar et l'Alliage 52
