Guide complet de l'usinage CNC suisse

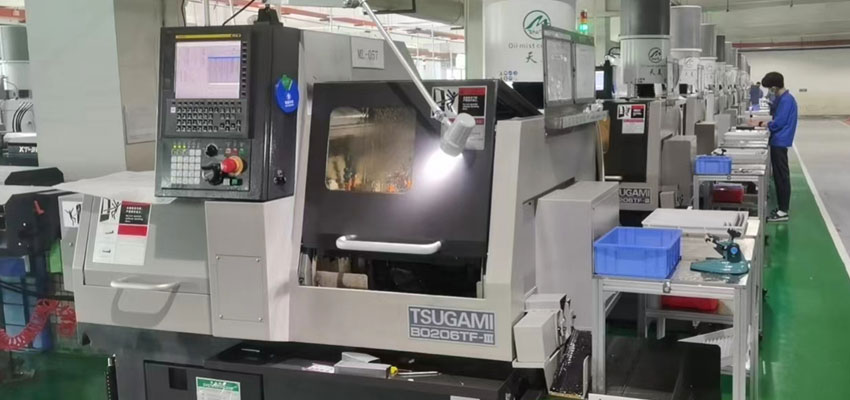

A. Aperçu de l'usinage CNC suisse :

L'usinage CNC suisse, également connu sous le nom de tournage suisse ou de décolletage suisse, est une forme spécialisée d'usinage de précision particulièrement adaptée à la production de petites pièces complexes et de haute précision. Le processus d'usinage CNC suisse tire son nom des horlogers suisses qui ont initialement développé et utilisé cette technologie pour fabriquer des composants d'horlogerie complexes.

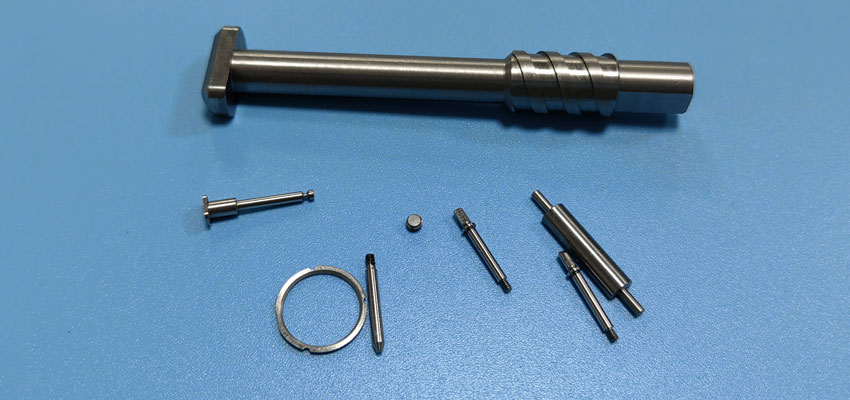

Les principales caractéristiques de l'usinage CNC suisse sont les suivantes :

1. Conception à poupée mobile : Dans les machines CNC suisses, la pièce est maintenue dans une pince et l'outil d'usinage est monté sur une poupée mobile. Cette conception permet un usinage précis et efficace de pièces longues et élancées.

2. Bague de guidage : Les machines suisses intègrent souvent une bague de guidage, qui soutient la pièce pendant l'usinage. Ceci est particulièrement bénéfique pour l'usinage de pièces longues et élancées avec des rapports d'aspect élevés.

3. Usinage simultané : Les machines CNC suisses peuvent effectuer plusieurs opérations d'usinage simultanément, notamment le tournage, le fraisage, le perçage et le filetage. Cette capacité réduit les temps de cycle et améliore l'efficacité.

4. Haute précision : L'usinage CNC suisse est réputé pour son haut niveau de précision, permettant la production de pièces de décolletage suisse avec des tolérances serrées et des géométries complexes.

5. Alimentation automatique en barres : Les machines suisses sont équipées de chargeurs automatiques de barres qui permettent un usinage continu de longues barres de matière première, minimisant les temps d'arrêt pour le rechargement du matériau.

6. Polyvalence : Bien qu'initialement développé pour l'horlogerie, l'usinage CNC suisse a trouvé des applications dans diverses industries au-delà de l'horlogerie, notamment dans les secteurs médical, aérospatial, électronique et automobile.

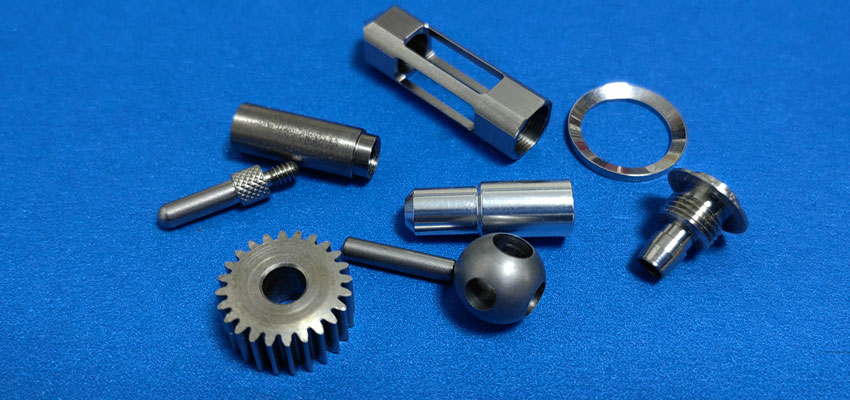

B. Importance de l'usinage CNC suisse dans diverses industries :

1. Industrie médicale :

L'usinage CNC suisse est largement utilisé dans la production de petits composants médicaux de haute précision, tels que les instruments chirurgicaux, les implants dentaires et les implants orthopédiques.

2. Industrie aérospatiale :

Le secteur aérospatial bénéficie de l'usinage CNC suisse pour la fabrication de composants complexes et légers, tels que les connecteurs aérospatiaux, les fixations et les pièces critiques pour l'avionique.

3. Industrie électronique :

Dans l'industrie électronique, l'usinage CNC suisse est utilisé pour produire des composants miniatures pour les appareils électroniques, les connecteurs et autres pièces de précision utilisées dans l'électronique grand public.

4. Industrie automobile :

L'usinage CNC suisse est utilisé pour la production de petits composants automobiles complexes, notamment les injecteurs de carburant, les boîtiers de capteurs et les engrenages de précision.

5. Horlogerie et bijouterie :

La technique trouve ses origines dans l'horlogerie, et l'usinage CNC suisse continue de jouer un rôle crucial dans la production de composants d'horlogerie complexes et de pièces de précision pour l'industrie de la bijouterie.

6. Fabrication générale :

L'usinage CNC suisse est apprécié pour sa capacité à produire efficacement de petites pièces de haute précision dans une gamme d'industries, ce qui en fait une solution polyvalente pour divers besoins de fabrication.

En résumé, l'usinage CNC suisse est un processus de fabrication spécialisé et très précis qui a de vastes applications dans les

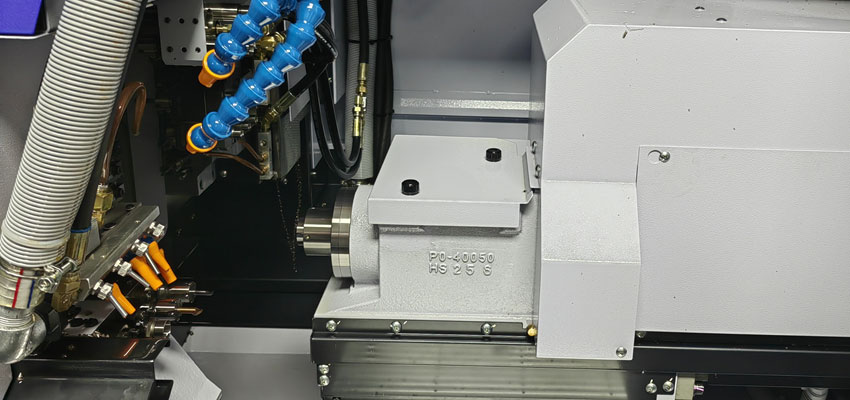

Les machines CNC suisses, également connues sous le nom de tours suisses ou de tours à commande numérique suisses, fonctionnent selon une conception unique qui permet l'usinage précis et efficace de petites pièces complexes et de haute précision. Voici un aperçu du fonctionnement des machines suisses :

1. Conception à poupée mobile :

Les machines suisses sont dotées d'une conception à poupée mobile. La pièce est maintenue dans une pince et montée sur une poupée qui peut glisser le long de l'axe Z (mouvement longitudinal). Cette conception est cruciale pour l'usinage de pièces longues et fines avec une haute précision.

2. Bague de guidage :

De nombreuses machines suisses intègrent une bague de guidage située près de la zone d'outillage. La bague de guidage soutient la pièce, en particulier pour les pièces longues et fines. Elle aide à minimiser la déflexion et garantit un usinage précis.

3. Alimentation automatique en barres :

Les machines CNC suisses sont équipées de chargeurs automatiques de barres. La matière première, généralement sous forme de barre longue, est chargée dans la machine. Le chargeur automatique de barres alimente le matériau en continu dans la machine, permettant un usinage ininterrompu.

4. Configuration de l'outillage :

Les machines suisses disposent d'une configuration d'outillage qui comprend divers outils de coupe et accessoires. Ces outils sont montés sur des chariots porte-outils, permettant l'usinage simultané de la pièce à l'aide de plusieurs outils.

5. Usinage simultané :

L'une des principales caractéristiques des machines suisses est leur capacité à effectuer plusieurs opérations d'usinage simultanément. La combinaison de la poupée mobile et de la bague de guidage, ainsi que l'utilisation de plusieurs outils, permet d'effectuer simultanément des opérations telles que le tournage, le fraisage, le perçage et le filetage.

6. Mouvement de l'axe Z :

La poupée mobile se déplace le long de l'axe Z, permettant l'usinage de la longueur de la pièce. Ce mouvement, associé à la rotation de la pièce, permet les opérations de tournage.

7. Mouvement des outils :

Les outils sont montés sur des chariots porte-outils qui se déplacent le long de l'axe X (mouvement radial) et de l'axe Y (mouvement axial). Ce mouvement, avec la rotation de la pièce, permet aux outils de façonner et de former la pièce.

8. Enlèvement de matière :

Lorsque la pièce tourne et que les outils se déplacent sur plusieurs axes, la matière est retirée de la pièce pour créer la forme, les caractéristiques et les dimensions souhaitées. La combinaison de mouvements de précision et d'outillage permet un usinage de haute précision.

9. Contrôle qualité :

Les machines suisses intègrent souvent des capteurs et des systèmes de surveillance pour assurer le contrôle qualité. Ces systèmes peuvent vérifier les dimensions, l'usure des outils et d'autres facteurs en temps réel pour maintenir la précision souhaitée.

10. Pièce finie :

Une fois le processus d'usinage terminé, la pièce finie est éjectée de la machine. Le système d'alimentation continue en barres permet l'usinage de plusieurs pièces en séquence.

11. Optimisation des matériaux :

Les machines suisses sont conçues pour minimiser les déchets de matière. En utilisant une barre continue de matière première, la nécessité de manutention supplémentaire et la réduction des déchets sont optimisées.

Les machines CNC suisses sont hautement spécialisées et efficaces pour produire des composants complexes et petits avec des tolérances serrées. Leur conception et leurs capacités les rendent particulièrement adaptées à des industries telles que le médical, l'aérospatiale, l'électronique et l'automobile où une haute précision est cruciale.

L'usinage suisse et l'usinage traditionnel représentent deux approches différentes de l'usinage de précision, chacune avec ses propres avantages et applications. Voici une comparaison entre l'usinage suisse et l'usinage traditionnel :

Usinage suisse :

1. Conception et structure : Les machines suisses sont spécialement conçues pour la production de petites pièces complexes et de haute précision, en particulier celles ayant des géométries longues et fines.

2. Tête de glissement : Les machines suisses sont dotées d'une conception de tête de glissement, permettant un usinage précis de la pièce.

3. Alimentation en matière : Alimentation automatique en barres : L'usinage suisse implique souvent l'utilisation d'alimenteurs automatiques de barres, permettant un usinage continu de longues barres de matière première. Cela minimise les déchets de matière et réduit les temps d'arrêt pour le rechargement.

4. Outillage et usinage simultané : Outils multiples : Les machines suisses peuvent utiliser plusieurs outils simultanément, effectuant des opérations telles que le tournage, le fraisage, le perçage et le filetage en même temps.

5. Bague de guidage : La présence d'une bague de guidage aide à soutenir la pièce, minimisant la déformation pendant l'usinage.

6. Efficacité et précision : Les machines suisses sont réputées pour leur haute précision et exactitude. Le système d'alimentation continue en barres et l'usinage simultané contribuent à une efficacité élevée.

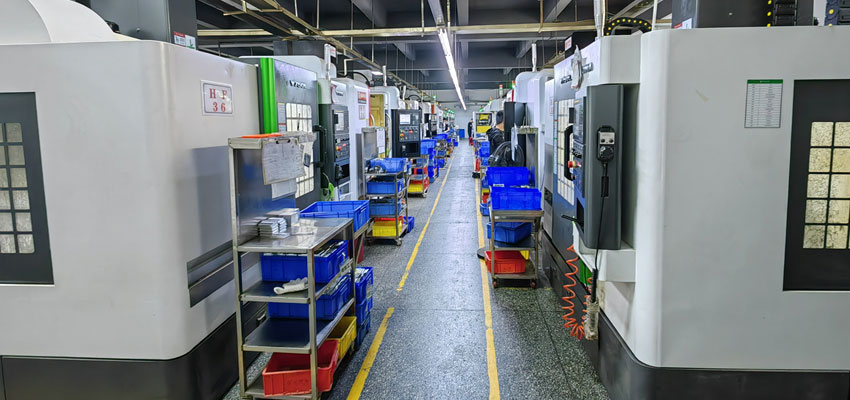

Usinage traditionnel :

1. Polyvalence et applications générales : Les méthodes d'usinage traditionnelles, telles que le fraisage et le tournage, sont polyvalentes et peuvent traiter une large gamme de tailles et de formes de pièces. Adaptées aux petites et grandes pièces, avec des applications dans diverses industries.

2. Configuration et changements d'outils : Les changements d'outils peuvent nécessiter l'arrêt du processus d'usinage, entraînant des temps d'arrêt plus longs par rapport à l'usinage suisse. La configuration des outils peut impliquer des ajustements et des changements manuels.

3. Manutention des matériaux : Traitement par lots : L'usinage traditionnel est souvent utilisé pour le traitement par lots, où plusieurs pièces sont usinées en une seule configuration.

4. Manutention des matériaux : La manutention des matériaux peut impliquer davantage d'interventions manuelles par rapport à l'alimentation continue en barres de l'usinage suisse.

5. Complexité des opérations : Opérations séquentielles : L'usinage traditionnel peut impliquer des opérations séquentielles, où différentes machines ou configurations sont utilisées pour le tournage, le fraisage et d'autres processus.

6. Gestion de la complexité : Bien que l'usinage traditionnel puisse traiter des pièces complexes, il peut nécessiter davantage de changements de configuration pour les caractéristiques complexes.

7. Taille des pièces : Adapté aux petites et grandes pièces, selon le type de machine et la méthode utilisée.

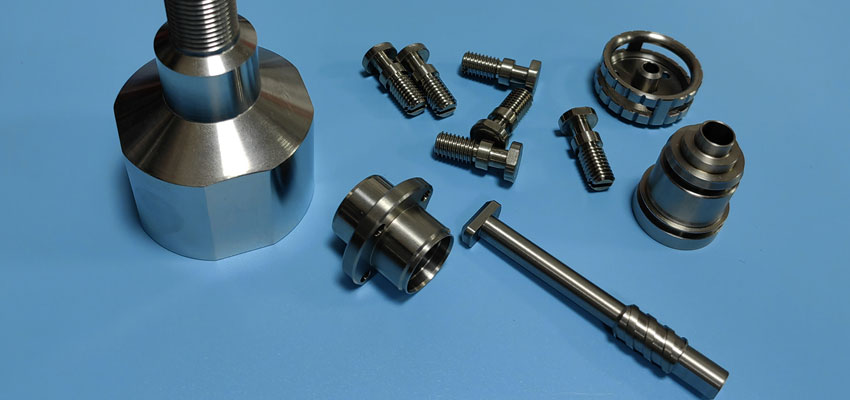

Considérations pour choisir entre l'usinage suisse et l'usinage traditionnel :

Complexité des pièces : Pour les petites pièces complexes avec des tolérances serrées, l'usinage suisse peut être plus approprié. L'usinage traditionnel est polyvalent et peut traiter une gamme plus large de complexités de pièces.

A. Matériau et volume : L'usinage suisse est souvent préféré pour la production en grand volume de petites pièces. L'usinage traditionnel convient aussi bien à la production en faible qu'en grand volume, en particulier pour les pièces plus grandes.

B. Temps de configuration et efficacité : L'usinage suisse excelle en termes de temps de configuration et d'efficacité pour la production continue. L'usinage traditionnel peut impliquer des temps de configuration plus longs et davantage d'interventions manuelles.

C. Changements d'outils : L'usinage suisse permet l'utilisation simultanée de plusieurs outils, réduisant le besoin de changements d'outils fréquents. L'usinage traditionnel peut nécessiter davantage de changements et d'ajustements d'outils.

En résumé, le choix entre l'usinage suisse et l'usinage traditionnel dépend de facteurs tels que la taille des pièces, la complexité, le volume et les exigences spécifiques de l'application. Chaque approche a ses forces, et la décision doit être basée sur les caractéristiques uniques du projet en cours.

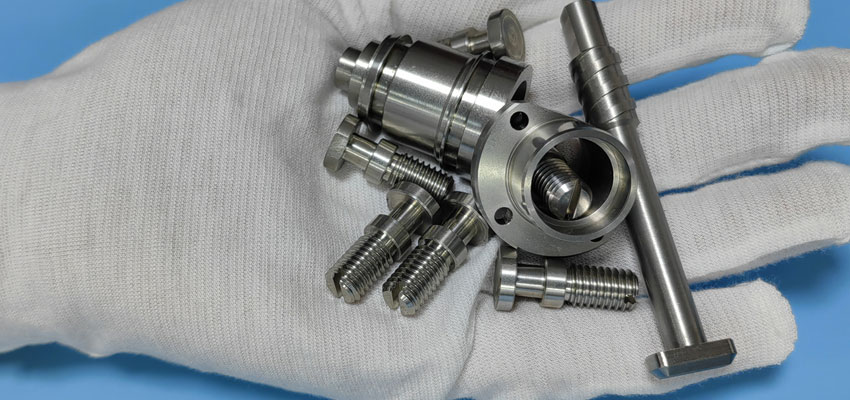

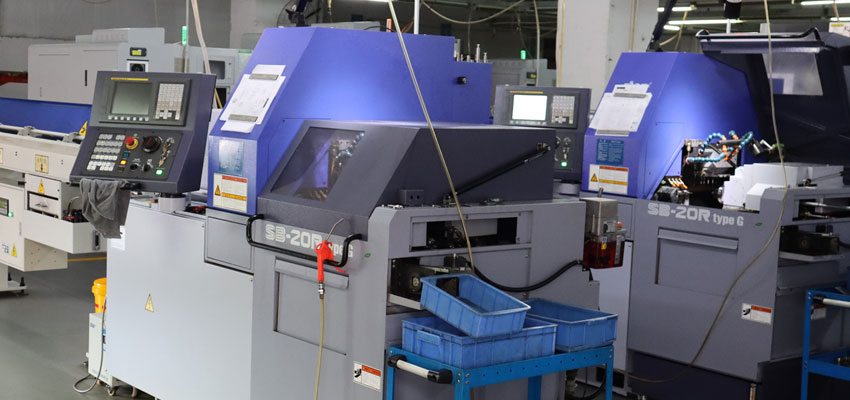

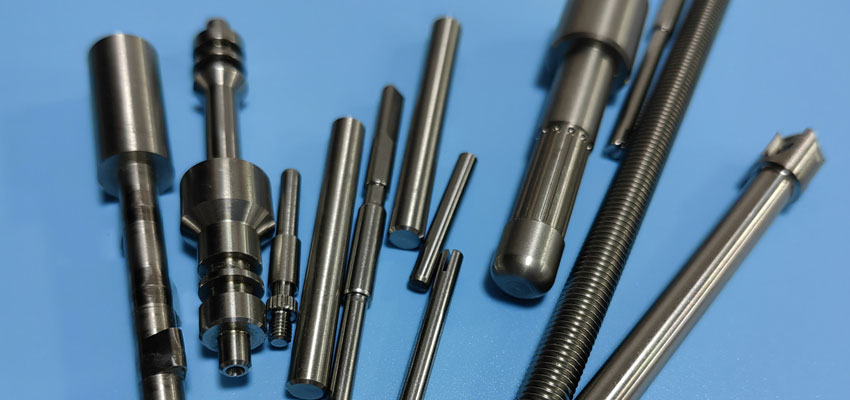

L'usinage de précision suisse offre plusieurs avantages, notamment dans la production de pièces petites, complexes et de haute précision. Voici quelques avantages clés de l'usinage de précision suisse :

1. Haute précision et exactitude :

Au cœur du Swiss Precision Machining se trouve un engagement inébranlable envers la haute précision et l'exactitude. Les capacités d'usinage simultané, obtenues grâce à une tête mobile et une bague de guidage, garantissent que chaque composant est fabriqué avec une attention méticuleuse aux détails. Les tolérances serrées deviennent une marque de fabrique, faisant du Swiss Precision Machining le choix privilégié pour les industries exigeant la plus grande exactitude, telles que les dispositifs médicaux et l'aérospatiale.

2. Efficacité et productivité accrues :

Le Swiss Precision Machining va au-delà de la précision ; il redéfinit l'efficacité et la productivité. L'opération simultanée permet la production fluide et rapide de composants complexes. Avec des temps de configuration réduits et des changements d'outils minimaux, Falcon CNC Swiss garantit que vos projets passent rapidement de la conception à la réalisation, augmentant ainsi l'efficacité globale et améliorant la productivité.

3. Rentabilité de l'usinage CNC suisse :

La précision ne doit pas nécessairement avoir un coût élevé. Le Swiss Precision Machining, proposé par Falcon CNC Swiss, est intrinsèquement rentable. Les processus rationalisés, la réduction des déchets de matériaux et les cycles de production efficaces contribuent à une solution économique pour vos besoins de fabrication. La précision atteinte dans chaque composant garantit que la qualité n'est pas compromise, ce qui en fait un investissement judicieux pour des projets de toute envergure.

En résumé, l'usinage de précision suisse offre une combinaison de haute précision, d'efficacité et de polyvalence, ce qui en fait une méthode privilégiée pour les industries nécessitant la production de pièces petites, complexes et de haute exactitude. Les avantages contribuent à réduire les coûts de production, à améliorer la qualité et à accélérer la mise sur le marché pour de nombreuses applications.

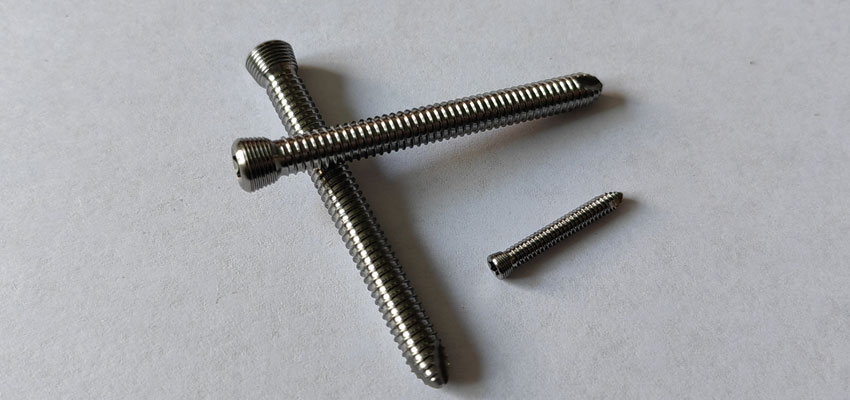

A. Utilisation de l'usinage CNC suisse dans l'industrie médicale :

1. Instruments chirurgicaux :L'usinage CNC suisse est largement utilisé pour la production d'instruments chirurgicaux de haute précision, notamment les scalpels, les pinces et les ciseaux.

2. Implants dentaires :Cette technologie est employée dans la fabrication d'implants dentaires complexes et de composants utilisés dans diverses applications dentaires.

3. Dispositifs orthopédiques :Les pièces usinées par CNC suisse jouent un rôle crucial dans la production de dispositifs orthopédiques tels que les vis à os, les plaques et les implants articulaires.

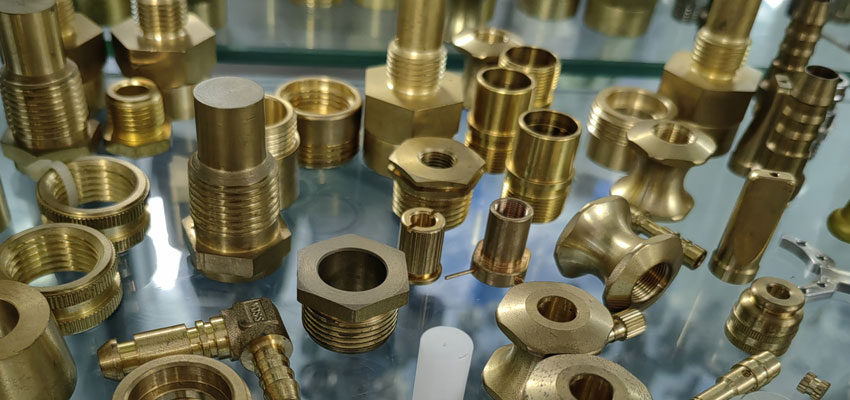

B. Rôle de l'usinage CNC suisse dans l'industrie aérospatiale :

1. Composants aéronautiques :L'usinage CNC suisse est utilisé dans la production de composants aérospatiaux critiques, notamment les connecteurs, les raccords et les fixations.

2. Pièces avioniques :Les pièces de haute précision pour les systèmes avioniques, comme les boîtiers de capteurs, les connecteurs et les composants électroniques, sont fabriquées à l'aide de l'usinage suisse.

3. Structures légères :L'usinage suisse convient à la production de structures légères et complexes pour les applications aérospatiales, contribuant à l'efficacité énergétique.

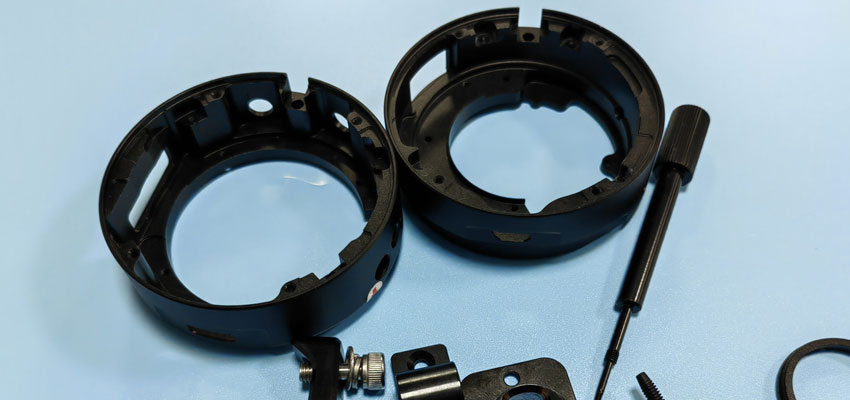

C. Autres industries où l'usinage CNC suisse est appliqué :

1. Industrie électronique :Production de composants miniatures pour les appareils électroniques, notamment les connecteurs, les prises et les boîtiers de capteurs. Les pièces usinées par CNC suisse sont essentielles à la miniaturisation et à la précision requises dans les applications électroniques.

2. Industrie automobile :Fabrication de petits composants automobiles de haute précision, tels que les injecteurs de carburant, les connecteurs et les composants de capteurs. L'usinage suisse est utilisé pour produire des pièces complexes qui contribuent aux performances et à la fiabilité globales des véhicules.

3. Horlogerie et bijouterie :L'usinage CNC suisse trouve ses origines dans l'horlogerie et continue de jouer un rôle essentiel dans la production de composants horlogers complexes. Les pièces pour la bijouterie haut de gamme, où la précision et les détails fins sont essentiels, sont souvent produites à l'aide de l'usinage suisse.

4. Électronique grand public :Production de composants pour smartphones, tablettes et autres appareils électroniques grand public. L'usinage suisse est utilisé pour créer des pièces précises et complexes qui contribuent à la fonctionnalité et à l'esthétique de l'électronique grand public.

5. Industrie optique :Fabrication de composants optiques de précision, notamment les lentilles, les prismes et les miroirs. Les pièces usinées par CNC suisse sont cruciales pour atteindre la haute qualité optique requise dans divers instruments optiques.

La polyvalence et la précision de l'usinage CNC suisse en font une technologie précieuse dans les industries qui exigent des pièces complexes et à haute tolérance. Sa capacité à traiter une variété de matériaux et à produire efficacement de petites pièces en fait un procédé de fabrication crucial dans les applications industrielles modernes.

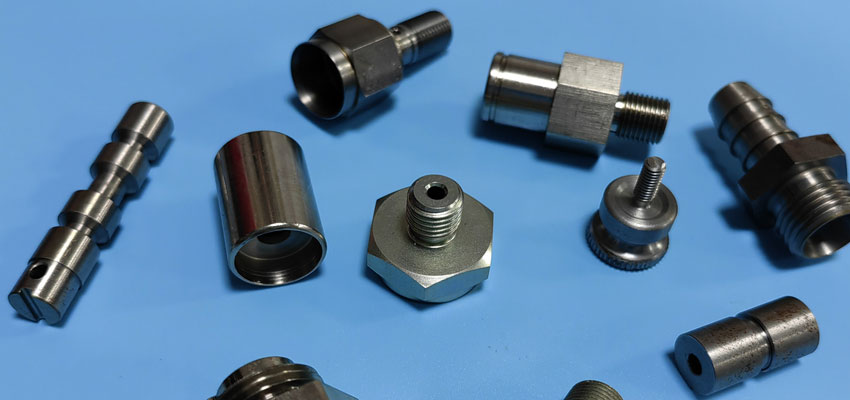

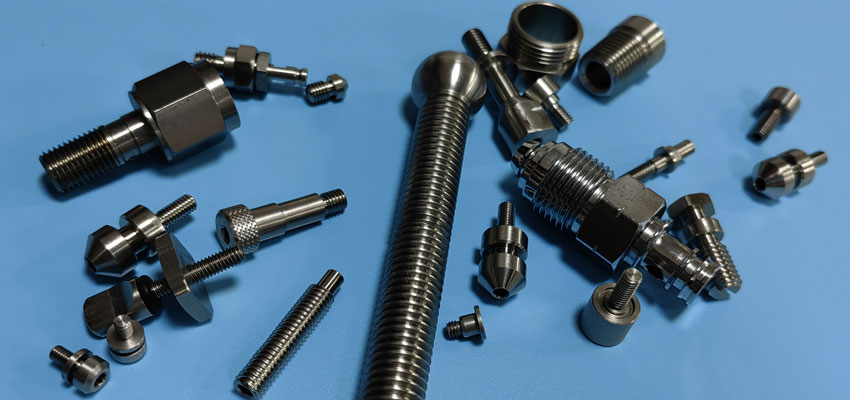

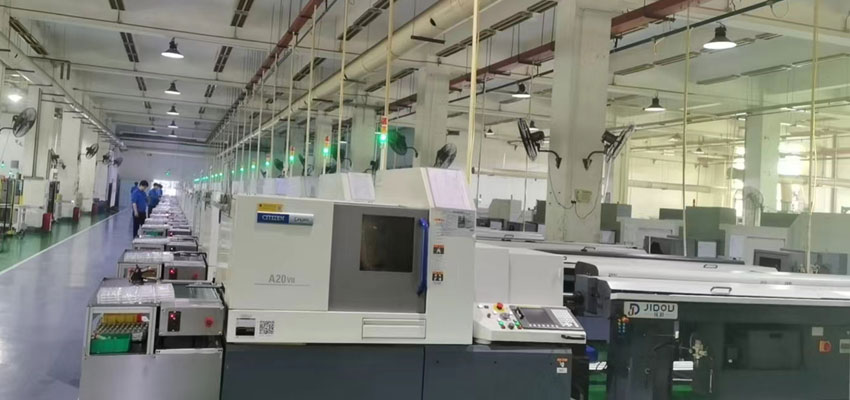

Bienvenue chez Falcon CNC Swiss, où la précision rencontre l'innovation dans le domaine de l'usinage CNC suisse. Alors que vous entamez votre parcours d'usinage, nous vous présentons des informations précieuses pour optimiser vos conceptions afin d'obtenir des résultats optimaux. Découvrez nos « 5 conseils de conception pour l'usinage CNC suisse » pour garantir un processus de fabrication fluide et efficace.

1. Précision dans la clarté :

Commencez par l'exactitude et la clarté dans vos dessins. Assurer la lisibilité et la précision des dessins est primordial pour permettre à nos opérateurs de comprendre rapidement et d'usiner vos composants. Incluez des informations complètes telles que les dimensions, les tolérances, ainsi que les spécifications de matériau et de finition pour un processus d'usinage rationalisé.

2. Trous de taille standard pour l'efficacité :

Optimisez l'efficacité en incorporant des trous de taille standard dans vos conceptions. Des trous extrêmement petits ou profonds peuvent compliquer l'usinage, entraînant une augmentation des coûts. Utiliser autant que possible des trous de taille standard garantit un processus d'usinage plus fluide et plus rentable.

3. Coins arrondis, processus fluide :

Éliminez les difficultés en évitant les angles vifs dans vos conceptions. Que ce soit sur un tour CNC traditionnel ou une machine suisse, les coins arrondis sont préférables. Cette approche de conception minimise les difficultés liées aux forets ronds et évite le recours à des méthodes coûteuses comme l'électroérosion. Maintenez un rayon de congé approprié pour empêcher les vibrations et l'usure prématurée des outils.

4. Tolérances serrées lorsque nécessaire :

L'utilisation stratégique des tolérances est essentielle pour un usinage rentable. Attribuez des tolérances serrées uniquement là où elles sont indispensables, car des tolérances inutilement strictes peuvent augmenter le temps d'usinage et le coût global des pièces. Une application réfléchie des tolérances garantit la précision là où elle compte le plus.

5. Épaisseur de paroi réfléchie :

Priorisez l'épaisseur des parois dans vos conceptions. Bien que les machines suisses puissent traiter des parois plus fines, il est conseillé d'éviter de concevoir des pièces avec des parois excessivement fines. Des parois plus fines peuvent entraîner des problèmes tels que des vibrations, produisant des pièces moins précises avec une qualité de surface réduite. Dans les pièces en plastique, des parois fines peuvent contribuer à des problèmes comme le gauchissement et le ramollissement.

Chez Falcon CNC Swiss, nous vous permettons d'atteindre le summum de la précision dans l'usinage CNC suisse. Mettez en œuvre ces conseils de conception pour améliorer vos projets et garantir une collaboration fluide avec nos services d'usinage de pointe. Pour des conseils personnalisés ou des questions sur nos services, n'hésitez pas à contacter notre équipe d'experts.
