Usinage suisse pour broches de connecteurs : précision, conductivité et fiabilité du prototype à la production.

Les fabricants de broches de précision s'appuient sur le décolletage suisse pour produire des broches de connecteur avec des tolérances au micron, une conductivité élevée et une qualité reproductible. Que vous ayez besoin de broches de connecteur dorées pour dispositifs médicaux, de broches en cuivre au béryllium pour connecteurs automobiles à courant élevé, ou de broches de connecteur en acier inoxydable pour capteurs industriels, Falcon CNC Swiss assure la production, du prototype à la fabrication en grande série.

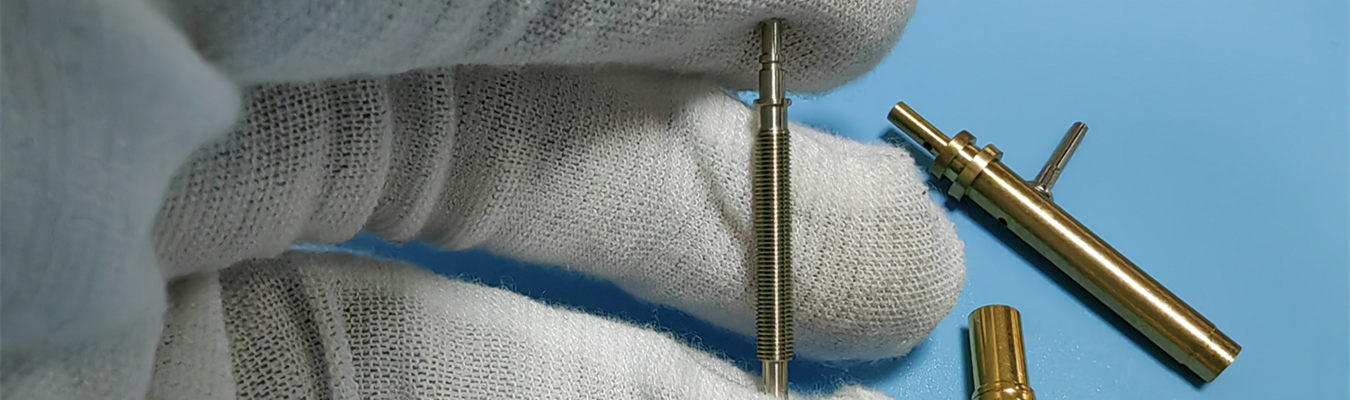

Introduction : pourquoi le décolletage suisse définit l'avenir des broches de connecteur

Que vous soyez ingénieur en conception ou en fabrication, vous comprendrez que l'importance d'une broche de connecteur va bien au-delà d'un simple pion métallique ; il s'agit de la connexion essentielle pour transporter des signaux, de l'énergie ou des données entre les circuits imprimés, les faisceaux de câbles et les assemblages modulaires. En fin de compte, l'ensemble du système (qu'il s'agisse d'un module de batterie de voiture, d'un moniteur patient, d'une station de base 5G, etc.) n'est aussi fiable que le profil géométrique, l'état de surface et l'intégrité du matériau de chaque broche individuelle.

Ainsi, la référence absolue pour la production de broches de connecteur est le tour automatique de type suisse, également connu sous le nom de machine de décolletage suisse. Le décolletage suisse permet de soutenir les pièces à usiner si près de l'outil de coupe par rapport aux opérations de tournage CNC conventionnelles, ce qui élimine pratiquement les vibrations de l'outil de coupe et permet d'obtenir des rapports longueur/diamètre supérieurs à 20:1. Falcon CNC Swiss met à profit plus de 12 ans d'expérience avec une métrologie interne, combinée à des protocoles d'assurance qualité ISO 9001:2015, pour fournir des broches de connecteur fabriquées sur mesure pour des lots allant de 100 pièces à plus de 500 000 pièces.

Ce guide technique fournira une réponse complète à la plupart des questions d'ingénierie concernant les broches de connecteur, telles que : qu'est-ce qu'une broche de connecteur ? Quels sont les différents types de broches de connecteur ? Et comment sélectionner correctement les matériaux, les revêtements et les partenaires de fabrication pour les applications critiques ?

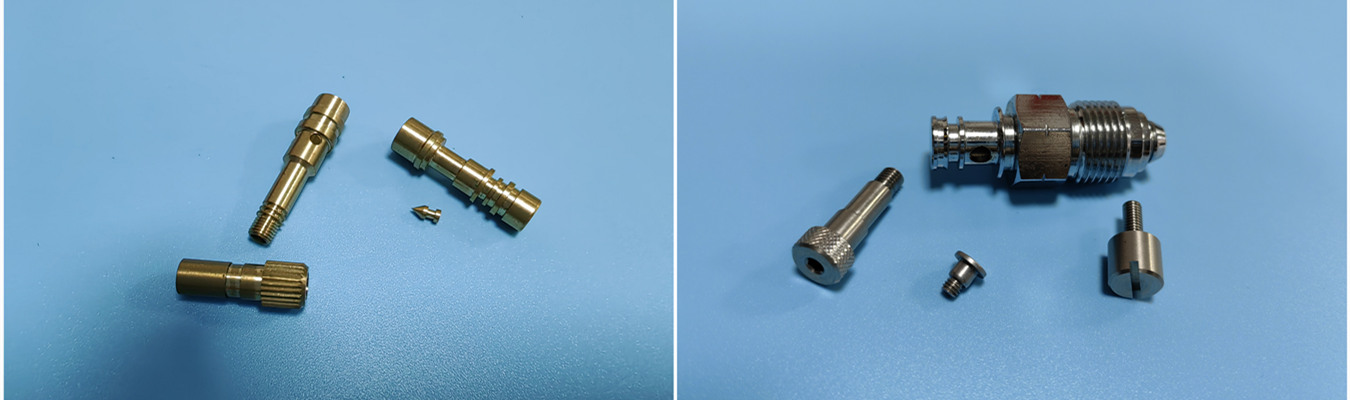

1. Qu'est-ce qu'une broche de connecteur ? – Définition technique

Une broche de connecteur (ou contact à broche) est une borne conductrice mâle ou femelle conçue pour établir une connexion électrique séparable. Dans la plupart des applications, les broches de connecteur mâles et femelles s'accouplent pour former un chemin à faible résistance qui peut être déconnecté pour la maintenance ou la reconfiguration.

Les caractéristiques clés incluent :

• Courant nominal – des milliampères (broches de signal) à des centaines d'ampères (broches de puissance)

• Résistance de contact – généralement 10 mΩ pour les contacts dorés

• Cycles d'accouplement – 500 à 10 000 cycles selon le revêtement et la conception du ressort

• Étanchéité environnementale – IP67/IP69K lorsqu'ils sont combinés avec des boîtiers

En tant que fournisseur de broches de connecteur électrique, Falcon CNC Swiss fabrique des broches pour pratiquement toutes les familles de connecteurs : circulaires, rectangulaires, carte à carte, fil à carte et connecteurs EV haute tension.

2. Quels sont les différents types de broches de connecteur ?

Les ingénieurs doivent sélectionner le type de broche approprié en fonction de la méthode d'assemblage, des contraintes mécaniques et des exigences électriques.

Voici un aperçu complet des types de broches courants et de leurs applications :

Pour les besoins spécialisés, nous fabriquons également des broches en cuivre au béryllium lorsque la force du ressort est critique (par exemple, contacts de batterie dans les appareils portatifs) et des broches de connecteur nickelées pour les environnements nécessitant des barrières de diffusion contre la corrosion.

Découvrez plus de composants de broches et d'arbres usinés avec précision.

3. Choix critiques des matériaux et des revêtements pour les broches de connecteur

La sélection de l'alliage de base et de la finition de surface appropriés a un impact direct sur la résistance de contact, la durée de vie à l'usure, la soudabilité et le coût. Voici les combinaisons les plus courantes que nous utilisons chez Falcon CNC Swiss.

3.1 Alliages de base pour les broches usinées par décolletage CNC suisse

3.2 Options de placage – Performance vs. Coût

Le placage n'est pas cosmétique. Il détermine la corrosion de frottement, la force d'insertion et la durabilité environnementale.

• Broches de connecteur dorées – Dorées avec nickel, 0,5 à 2,5 μm d'or conviennent aux signaux basse tension, aux cycles d'accouplement élevés et à la prévention de l'oxydation. L'utilisation typique serait les dispositifs médicaux, y compris les équipements de test, les réseaux de télécommunication et les dispositifs associés.

• Broches de contact en argent – Argentées, 2 à 10 μm d'argent offrent la conductivité la plus élevée (résistance de contact la plus faible) mais peuvent se corroder en présence de soufre. Les utilisations typiques incluent les interrupteurs de puissance et les barres omnibus.

• Broches de connecteur nickelées – 2-5 μm. Très dures ; résistantes à la corrosion ; barrière de diffusion. Couramment utilisées dans les connecteurs industriels.

• Étamage – 3-8 μm d'étain mat pour fournir des contacts économiques pour l'électronique grand public ; idéal pour les applications où le nombre de cycles d'accouplement est faible (<50).

Pour la production de broches de connecteur OEM, nous recommandons souvent le placage sélectif : seule la zone de contact est dorée, tandis que la queue de soudure est étamée. Cela réduit le coût sans sacrifier les performances.

4. Décolletage suisse vs. Emboutissage vs. Recalage à froid – Pourquoi la précision l'emporte

De nombreux fabricants de broches de précision utilisent l'emboutissage progressif ou le recalage à froid pour les géométries simples en grands volumes.

Cependant, le décolletage suisse est supérieur lorsque vous avez besoin de :

• Formes 3D complexes – diamètres étagés, contre-dépouilles, filetages, trous transversaux, fentes et rayons

• Tolérances serrées – ±0,005 mm (0,0002 pouce) sur le diamètre, ±0,02 mm sur la longueur

• Volumes petits à moyens – 100 à 100 000 pièces sans frais d'outillage dur

• Fabricants de broches avec des délais rapides – prototypes en 5-7 jours, production en 2-3 semaines

• Tournage de micro-précision – diamètres de 0,3 mm à 32 mm, longueurs jusqu'à 300 mm

Les produits fabriqués avec nos machines CNC suisses Citizen et Tsugami sont fabriqués 24 heures sur 24, sept jours sur sept, à l'aide d'alimentateurs de barres automatiques, d'enlèvement automatique des pièces, de méthodes et de processus de sondage en cours. Nous proposons des services secondaires comme le perçage transversal, le taraudage, le moletage, le brunissage et même l'assemblage de broches à ressort avec ressorts captifs !

Découvrez plus d'informations sur nos services de décolletage CNC suisse en grands volumes !

Consultation technique et devis de prototype

Vous avez un plan pour la fabrication de broches de connecteur sur mesure ? Nos ingénieurs examinent la DFM en 24 heures. Nous proposons des séries de broches de connecteur en faible volume (100-2000 pièces) sans frais de configuration punitifs. Demandez votre devis de prototype →

5. Solutions de broches de connecteur spécifiques à l'industrie

Différentes industries imposent des exigences mécaniques, électriques et réglementaires uniques.

Falcon CNC Swiss possède une vaste expérience dans cinq secteurs clés :

5.1 Automobile – Vibrations élevées et courant élevé

En tant que fournisseur leader de broches de connecteur automobile, nous produisons des broches pour les unités de contrôle moteur, les systèmes de gestion de batterie, les prises de charge et les modules d'éclairage. Matériaux typiques : C19400, C15100 et acier inoxydable. Placages : étain (coût) ou
