Introduction : Pourquoi la Précision est Cruciale dans les Composants de Connecteurs EV

La transition vers les véhicules électriques exige bien plus que des batteries haute capacité et des moteurs efficaces. Chaque chemin électrique – du port de charge au système de gestion de batterie, puis à l'unité de traction – repose sur des composants de connecteurs EV capables de supporter des courants élevés, de résister aux vibrations, à la corrosion et de maintenir une conductivité constante sur des milliers de cycles. En tant qu'ingénieur, vous savez qu'une broche de contact défaillante ou un boîtier mal scellé peut entraîner des arcs électriques, un emballement thermique ou une perte de signal intermittente.

Chez Falcon CNC Swiss, nous fabriquons des pièces de connecteurs pour véhicules électriques avec un usinage de type suisse, atteignant des tolérances aussi serrées que ± 0,005 mm. Que vous ayez besoin de boîtiers de connecteurs haute tension, de broches de bornes de batterie ou de boîtiers conducteurs pour les plateformes EV de nouvelle génération, notre équipe d'ingénierie travaille directement avec vous pour optimiser la géométrie, le choix des matériaux et le placage pour une fiabilité réelle.

Ce guide répond aux questions techniques courantes – de la mesure des broches aux choix de matériaux – et montre comment l'usinage de précision résout les défis les plus difficiles des connecteurs de puissance EV.

1. Quelles Sont les Parties des Connecteurs Electriques ?

Comprendre l'anatomie d'un connecteur électrique est essentiel pour spécifier ou concevoir des composants de fiche EV. Bien que les connecteurs polyvalents aient des éléments de base similaires, les connecteurs EV ajoutent des exigences spécialisées pour la haute tension, le courant élevé et l'étanchéité environnementale.

Voici une décomposition des principales pièces d'un connecteur EV et de leurs fonctions :

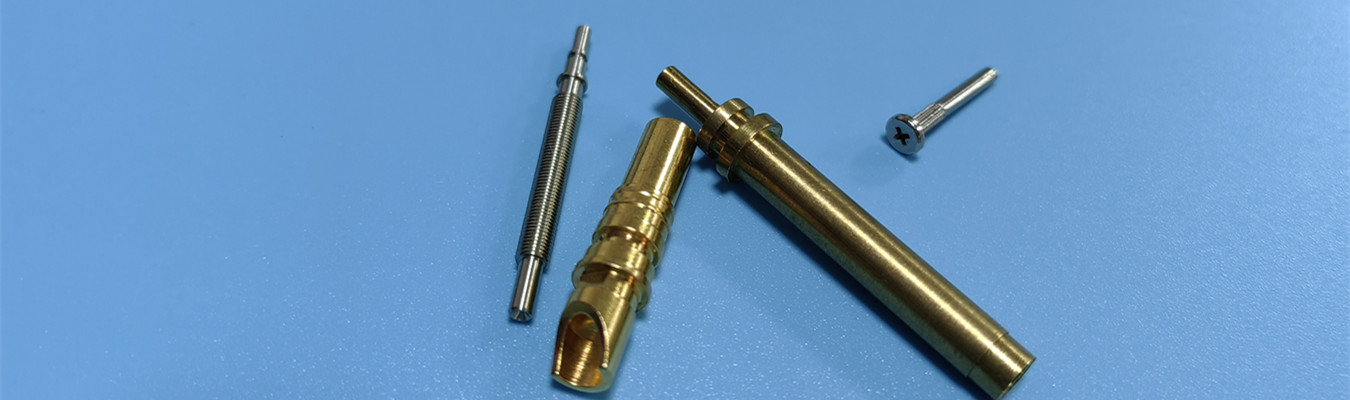

Pour les coques de connecteurs à courant élevé, nous utilisons des alliages conducteurs et un tournage CNC de précision pour créer un blindage EMI robuste qui dissipe également la chaleur. Nos joints d'étanchéité pour connecteurs sont conçus pour s'adapter parfaitement aux rainures des boîtiers, atteignant la compression nécessaire pour une étanchéité à long terme sans dépasser les limites du matériau. Découvrez notre fabrication de broches de connecteur EV de précision.

2. Qu'est-ce qu'un Connecteur EV ? – Au-delà de la Fiche de Charge

La plupart des gens pensent à la fiche CCS ou NACS lorsqu'ils entendent "connecteur EV". Cependant, à l'intérieur du véhicule, un connecteur EV est toute interface électromécanique qui relie deux chemins conducteurs. Cela inclut :

• Matériel du port de charge – L'ensemble de prise derrière la trappe de charge.

• Boucles d'interverrouillage haute tension (HVIL) – Petites broches qui détectent si un connecteur haute tension est complètement enclenché.

• Connecteurs de pack de batterie – Reliant les modules, les cellules aux barres omnibus et les déconnecteurs de service.

• Connecteurs de phase moteur – Transportant le courant alternatif de l'onduleur vers les enroulements du moteur.

• Connecteurs auxiliaires – Pour les pompes de liquide de refroidissement, le chauffage/ventilation/climatisation et les systèmes 12V.

Les ingénieurs spécifient souvent des bornes de connecteurs automobiles conformes aux normes LV 214 ou USCAR-2 pour la durabilité mécanique et électrique. Chez Falcon CNC Swiss, nous produisons des bornes avec une force normale de contact définie, des forces d'insertion/retrait contrôlées et des finitions de surface qui minimisent la corrosion par fretting. En savoir plus sur notre service de fabrication de précision pour l'automobile et l'EV.

Nous fabriquons également des pièces de connecteurs étanches aux intempéries avec des rainures usinées de précision pour les joints toriques ou les joints plats. Combinés avec notre placage interne (argent, or, étain ou nickel), ces composants atteignent une résistance au brouillard salin de plus de 96 heures.

3. Que Sont les Broches de Contact ? – Plongée dans les Broches de Contact de Batterie EV

Les broches de contact sont les éléments conducteurs qui transportent réellement le courant et les signaux. Dans les connecteurs de puissance EV, les broches de contact doivent supporter de 50 A à 500 A tout en maintenant une élévation de température inférieure à 30 °C selon la norme SAE J1772.

Voici les principaux types de broches de contact de batterie et de broches de bornes de batterie EV que nous fabriquons :

3.1 Points de Contact de Cellule de Batterie

Ces petites broches cruciales relient des cellules cylindriques ou prismatiques individuelles aux barres omnibus ou aux circuits flexibles. Nous produisons des points de contact de cellule de batterie avec une coplanéité contrôlée et une faible résistance électrique ( 0,5 Ω). En utilisant des broches de batterie à haute conductivité en cuivre C11000 ou C15100, nous atteignons une conductivité allant jusqu'à 100 % IACS.

3.2 Broches de Contact pour Batterie Lithium-ion

Pour les packs lithium-ion, les broches de contact pour batterie lithium nécessitent des finitions de surface stables qui résistent à la corrosion galvanique avec les languettes en aluminium. Notre solution standard : sous-couche de nickel + placage sélectif d'argent ou d'or sur la zone de contact, tout en laissant les autres zones nues ou plaquées étain pour la soudabilité.

3.3 Broches de Barre Omnibus de Batterie

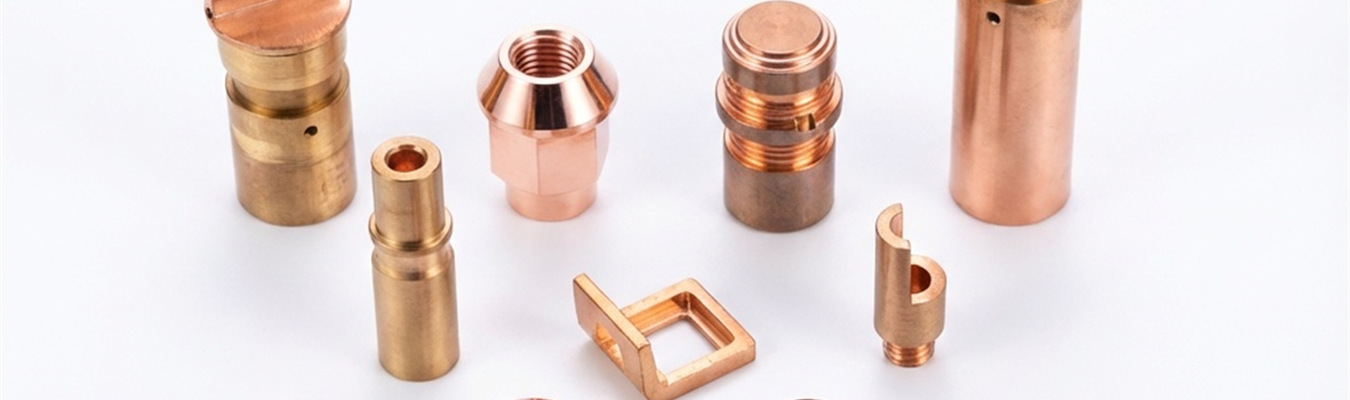

Les broches de barre omnibus de batterie sont utilisées pour connecter les barres omnibus aux traces de circuit imprimé ou aux faisceaux de câbles. Nous usinons ces pièces en C18200 (cuivre au chrome) ou C17510 (cuivre au béryllium) pour une résistance et une conductivité élevées. Des versions filetées ou à enfoncement sont disponibles.

3.4 Contacts de Batterie Plaqués Or

Pour les broches de signal basse tension (par exemple, les capteurs de température du BMS), les contacts de batterie plaqués or garantissent des connexions sans oxydation. Notre épaisseur de placage or varie de 0,5 μm à 2,5 μm, avec de l'or dur (allié au cobalt) pour une résistance à l'usure jusqu'à 500 cycles d'accouplement.

3.5 Broches à Ressort de Batterie (Broches Pogo)

Les broches à ressort de batterie utilisent un plongeur, un barillet et un ressort usinés avec précision. Nous produisons des broches à ressort de batterie personnalisées avec une faible résistance CC ( 20 Ω) et des longueurs de course de 0,5 mm à 5 mm, idéales pour les supports de charge de batterie ou les connecteurs de service.

3.6 Broches de Batterie Haute Température

Pour les applications sous le capot ou de charge rapide, les broches de batterie haute température doivent fonctionner à 150 °C–200 °C sans relaxation ni oxydation. Nous utilisons des alliages nickel-chrome ou du cuivre au béryllium vieilli après usinage, associés à un placage argent (qui conserve la conductivité à haute température).

4. Comment Mesurer la Taille d'une Broche de Connecteur – Guide Pratique pour Ingénieurs

Une question fréquente des ingénieurs de conception et qualité : Comment mesurer avec précision la taille d'une broche de connecteur ? Pour les contacts électriques de précision, même un écart de 0,01 mm peut provoquer des problèmes de force d'insertion ou des connexions intermittentes.

Suivez ces étapes :

Étape 1 : Identifier les Dimensions Critiques

• Diamètre de la broche (pour les broches rondes) ou largeur/épaisseur (pour les bornes plates)

• Longueur de la broche (totale et longueur d'engagement)

• Rayon ou chanfrein de la pointe

• Dimensions de la gorge de retenue ou de la dépouille

• Épaisseur du placage sur la zone de contact

Étape 2 : Choisir le Bon Outil

Étape 3 : Mesurer dans des Conditions Normalisées

• Température : 20 °C ± 2 °C
