Usinage suisse pour connecteurs RF : intégrité du signal, performance de blindage et précision haute fréquence

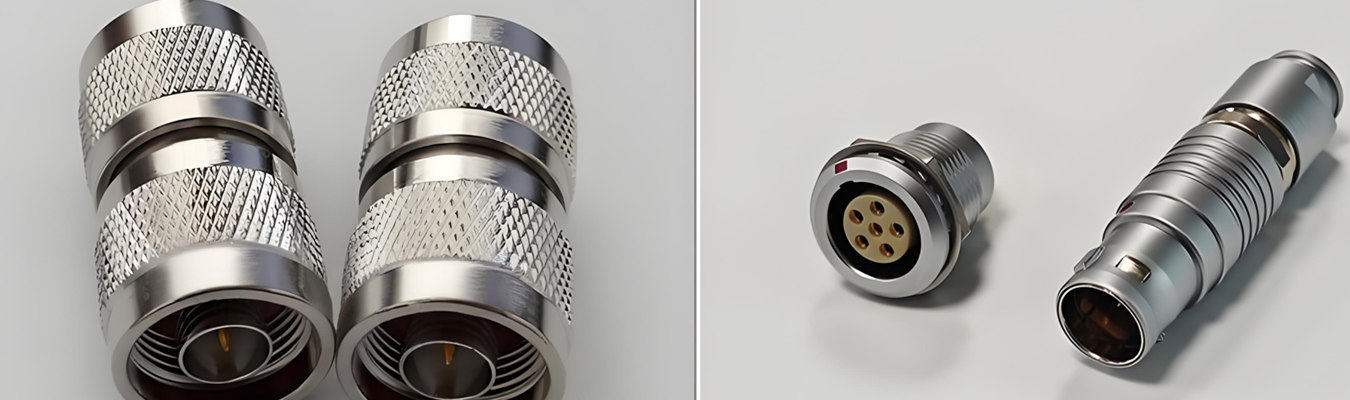

Les câbles coaxiaux, les antennes et les circuits haute fréquence sont tous connectés via des connecteurs RF, et toute modification dans la manière dont ils sont produits – que ce soit leur géométrie, leur état de surface ou la consistance des matériaux utilisés pour les fabriquer – affectera négativement la qualité d'un signal RF, augmentera la perte d'insertion et réduira le blindage. En tant que fabricant de connecteurs RF, Falcon CNC Swiss utilise l'usinage suisse à décolleter pour produire des connecteurs RF usinés de précision (incluant les broches de connexion, le boîtier, les coques et les inserts diélectriques) qui maintiennent la perte de réflexion tout en minimisant les fuites EMI (de la bande DC aux ondes millimétriques) à travers le connecteur RF concerné.

Introduction : Pourquoi l'usinage suisse définit les connecteurs RF haute performance

Chaque micron compte absolument dans le monde des connecteurs RF lorsqu'on travaille avec des fréquences (dans la gamme GHz). Si une broche de contact d'un connecteur RF est mal usinée, des discontinuités d'impédance se produiront. Si l'épaisseur de paroi du boîtier du connecteur RF n'est pas constante, des rayonnements se produiront. Lors de l'utilisation de connecteurs coaxiaux RF, les ingénieurs recherchent des connecteurs qui répondent à leurs spécifications très strictes de ROS (Rapport d'Ondes Stationnaires) et de PIM (Intermodulation Passive).

Les tours automatiques de type suisse (également appelés machines à décolleter) ont la capacité parfaite pour usiner avec précision les composants RF car ils éliminent la déflexion de la pièce, produisent des états de surface meilleurs que le sous-micron, et maintiennent une concentricité de 0,005 mm. Chez Falcon CNC Swiss, nous combinons plus de 12 ans d'expérience industrielle avec une certification ISO 9001:2015 pour fournir aux fabricants de connecteurs RF des productions sur mesure de connecteurs RF (du prototype à la production en grand volume pour les fabricants de connecteurs RF).

1. Qu'est-ce qu'un connecteur RF ?

Un connecteur radiofréquence (Connecteur RF) assure une connexion électromécanique entre des câbles coaxiaux ou des lignes de transmission lorsqu'ils sont utilisés à des fréquences radio, tout en préservant une impédance contrôlée (généralement 50 Ohms ou 75 Ohms) sur toutes les fréquences de fonctionnement. Le signal doit être préservé dans les applications RF par une minimisation des réflexions, des fuites et des pertes ; alors que les connecteurs basse fréquence sont souvent utilisés sans ces considérations.

Les familles courantes de connecteurs RF sont SMA, BNC, TNC, de type N, MCX, MMCX et 2,92 mm (Connecteur K). Chaque famille a été établie par les normes MIL-PRF-39012 et IEC 61169 comme une norme spécifique pour les caractéristiques mécaniques et électriques de chaque famille de connecteurs RF.

Les connecteurs d'antenne RF sont des connecteurs RF qui fixent mécaniquement une antenne à des émetteurs, récepteurs et émetteurs-récepteurs. Quelques exemples incluent les ports d'antenne de routeurs Wi-Fi utilisant des connecteurs SMA et les connexions d'antenne de stations de base cellulaires utilisant des connecteurs de type N. Les mêmes considérations de précision s'appliquent : faible perte d'insertion, haute répétabilité et résistance aux intempéries lors de l'utilisation de connecteurs RF en extérieur.

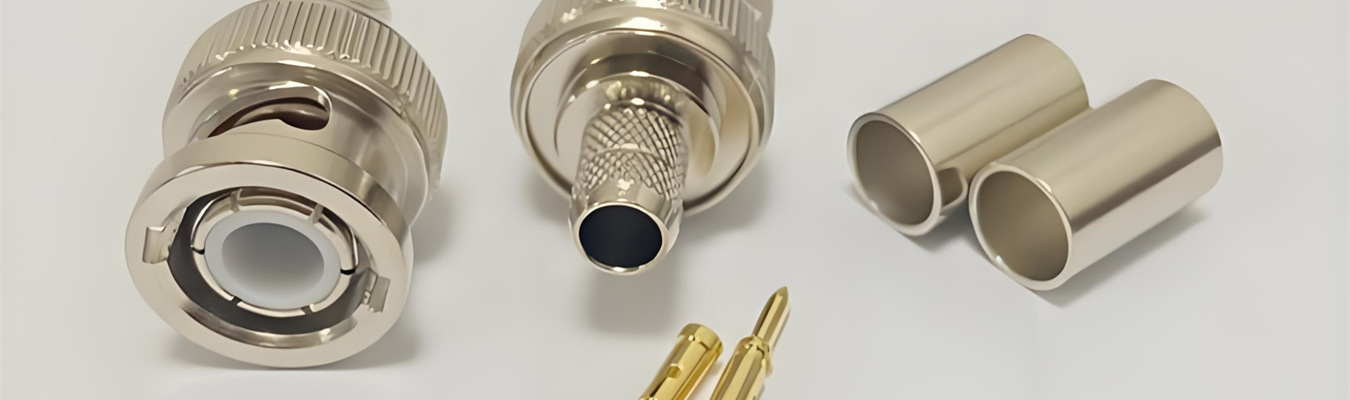

2. Composants clés des connecteurs RF – Broches, Boîtiers, Inserts diélectriques et Coques

Un connecteur RF complet se compose de plusieurs pièces usinées de précision et moulées.

Voici une répartition des composants critiques que le fabricant de pièces de connecteurs RF doit produire avec des tolérances serrées :

En tant que fabricant de pièces de connecteurs RF dédié, Falcon CNC Swiss usine tous les composants métalliques à partir de barres, puis coordonne le placage en interne ou via des partenaires et transmet les composants aux clients pour l'assemblage final avec les inserts diélectriques en plastique.

3. Matériaux et placage pour les pièces de connecteurs RF haute fréquence

Les performances électriques et la durabilité environnementale dépendent fortement du choix des matériaux. Voici les choix standards pour les matériaux de connecteurs RF à faible perte et les placages.

3.1 Métaux de base pour l'usinage des connecteurs RF

• Cuivre au béryllium (C17200) – C'est l'étalon-or pour les contacts RF en cuivre au béryllium en raison de son excellente force de ressort, de sa résistance à la fatigue et de sa conductivité (22% IACS). Utilisé pour les broches centrales, les contacts fendus et les doigts de mise à la terre. Il est traité thermiquement pour atteindre une dureté de 38-42 HRC tout en restant électriquement conducteur.

• Laiton (C36000) – Économique pour les boîtiers, écrous et composants non ressorts. Il est facile à plaquer et a une bonne usinabilité. Conductivité ~28% IACS.

• Acier inoxydable (303, 304) – Pour les composants RF en acier inoxydable nécessitant une résistance mécanique élevée, une résistance à la corrosion et une passivation. Utilisé pour les écrous d'accouplement et les coques dans les connecteurs RF extérieurs ou marins.

• Cuivre au tellure (C14500) – Haute conductivité (90% IACS) et bonne usinabilité. Utilisé pour les broches centrales à faible perte où la force de ressort n'est pas cruciale.

3.2 Options de placage pour l'intégrité du signal et le blindage

Dans les applications de haute fiabilité telles que l'aérospatiale, le médical et les équipements de test, les pièces de connecteurs RF plaquées or sont préférées. L'or dur (épaisseur 0,5-2,5 um) est plaqué sur du nickel et offre une bonne résistance à l'oxydation, une faible résistance de contact et une longue durée de vie d'accouplement (plus de 500 accouplements).

D'autres options de placage sont disponibles :

• Argent — haute conductivité mais ternit ; le plus souvent utilisé dans les connecteurs RF de puissance plus élevée (radiodiffusion).

• Nickel — utilisé pour les boîtiers extérieurs et les coques ; bonne résistance à la corrosion et coût modéré.

• Passivation — composants en acier inoxydable pour éliminer le fer libre et améliorer la résistance à la corrosion.

Un chemin conducteur continu de la coque extérieure jusqu'à la tresse du câble est nécessaire pour des performances de blindage optimales ; Notre usine de coques de connecteurs RF respecte des normes strictes avec des rayons de coin internes aigus et une épaisseur de paroi uniforme pour minimiser les fuites EM.

4. Intégrité du signal et blindage – Le point de vue de l'ingénieur

Trois caractéristiques des composants usinés affectent directement l'intégrité du signal RF :

• Concentricité de la broche centrale : La tolérance entre la pointe de la broche centrale et les diamètres supportés par le diélectrique doit être ≤ 0,01 mm TIR. Des broches décentrées provoqueront une désadaptation d'impédance.

• L'état de surface de l'interface accouplée : Les surfaces d'accouplement finies doivent avoir un fini de ≤ 0,2 Ra μm avec la possibilité d'avoir un fini de ≤ 0,1 Ra μm. Cela réduira la résistance de contact et la PIM associée aux surfaces non lisses.

• Qualité du filetage des accouplements de montage : Des filetages de montage desserrés produiront des connexions de masse intermittentes en raison d'un mauvais ajustement du filetage. Les filetages seront fabriqués selon une classe 2A/2B avec un processus d'inspection par calibre passe/ne passe pas.

De plus, les performances du blindage dépendront également de l'état de surface de l'alésage intérieur du boîtier de blindage extérieur. Toute bavure ou irrégularité produira une distorsion du champ. Les machines suisses créeront des coques extérieures en laiton et acier inoxydable à coupe franche avec des bords très nets qui seront automatiquement ébavurés.

Revue technique pour vos composants de connecteurs RF

Vous concevez une nouvelle série de fabricants de connecteurs coaxiaux RF ? Envoyez-nous votre CAO 2D/3D. Nos spécialistes de l'usinage RF fourniront un rapport DFM incluant des recommandations de matériaux, des options de placage et des cotes critiques pour l'impédance.

Demandez votre analyse DFM gratuite →

5. Usinage suisse vs. Estampage et refoulage à froid pour les pièces RF

De nombreuses entreprises fabriquant des connecteurs RF en grand volume utilisent l'estampage progressif pour les contacts simples et le refoulage à froid pour les broches. Cependant, l'usinage CNC suisse offre des avantages distincts pour les composants RF complexes et de précision :

Pour la fabrication sur mesure de connecteurs RF nécessitant une haute fiabilité (médical, radar, infrastructure 5G), l'usinage suisse est la méthode préférée. Falcon CNC Swiss exploite une flotte de tours Citizen et Tsugami avec outillage en rotation pour les trous transversaux, les fentes et les caractéristiques polygonales.

6. Applications industrielles – Systèmes 5G, Télécoms, Médicaux et Radar

Falcon CNC Swiss sert les ingénieurs de multiples industries intensives en RF :
