Usinage suisse vs CNC : un guide basé sur les données pour la fabrication de précision

À l'ère où l'épaisseur d'un cheveu humain (≈80μm) est considérée comme une précision grossière, les technologies d'usinage suisse et CNC occupent des niches distinctes. Cette analyse technique détaillée de 2800 mots explore leurs différences à travers des données concrètes, des références industrielles et des études de cas réelles, permettant aux ingénieurs de prendre des décisions éclairées.

1. Évolution architecturale : Des tours aux poupées mobiles

Le cheval de bataille CNC Les tours CNC traditionnels ont révolutionné la fabrication avec l'automatisation programmable. Leurs mandrins rotatifs et leurs outils fixes traitent des pièces jusqu'à Ø500mm, idéaux pour les arbres de transmission automobiles ou les vannes industrielles. Cependant, leur talon d'Achille apparaît en dessous de Ø10mm, où les forces centrifuges induisent des erreurs de vibration dépassant ±0.015mm.

L'ADN de précision de l'usinage suisse Développé pour les composants horlogers dans les années 1880, le CNC suisse moderne intègre :

Poupée mobile : Alimente la barre à travers un canon de guidage, réduisant la déflexion de la pièce de 92% (

B5.54-2005).

• Outillage en rotation : 12+ outils rotatifs fonctionnant de manière synchrone pour des géométries complexes.ASMEMicro-lubrification : Systèmes de brumisation d'huile réalisant des films de 0,1μm d'épaisseur sur les arêtes de coupe.

• En savoir plus

• sur

   informations  Comparaison des avantages mécaniquesUsinage CNC suisseParamètre

Tour CNC

Inconel 718 : Usiné en aubes de turbine avec une résistance à la traction de 1100 MPa.

Acier à outils (D2) : Trempé à 62 HRC pour les matrices industrielles.

La maîtrise délicate de l'usinage suisse

Titane (Grade 23 ELI) : Vis spinales avec des finitions Ra 0,2μm (

510(k) approuvé).

Alliages de Mg biorésorbables : Vis osseuses temporaires se résorbant à 0,8mm/an.FDAVespel® SP-1 : Isolateurs haute température pour outils semi-conducteurs.

Contraste des paramètres de coupe

Matériau

Avance CNC

Dérive thermique : Le chauffage de la broche provoque une dérive dimensionnelle de 0,008mm sur 4 heures.

Marques de broutement : L'analyse fréquentielle montre des vibrations de résonance au-dessus de 8 000 tr/min.

Arsenal de précision suisse

Broches secondaires : Finition des caractéristiques arrière sans reprise (concentricité de 0,002mm).

Micromètres laser : Surveillance en cours de processus ajustant les outils toutes les 50 pièces.

Refroidissement cryogénique : L'azote liquide (-196°C) empêche l'écrouissage du Ti-6Al-4V.

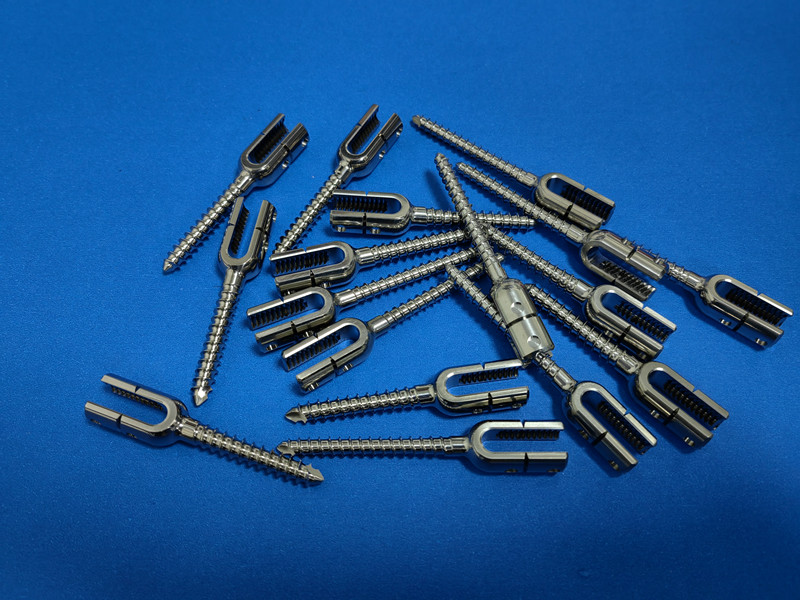

Étude de cas médical – Vis osseuses

Métrique

Résultat CNC

Utilisez cette formule pour déterminer la technologie optimale :

(Coût d'installation CNC + (Coût unitaire × Volume)) vs (Coût d'installation suisse + (Coût unitaire × Volume))

Scénario : 10 000 isolateurs PEEK de Ø3mm
Facteur de coût

CNC

5. Dominance spécifique à l'industrie

Fabrication de dispositifs médicaux

Suisse : Composants de système de pose de stent en nitinol de Ø0,5mm.

• CNC : Boîtiers d'IRM en aluminium de Ø25mm.

• Innovations automobiles

Suisse : Fixations de plaques bipolaires de pile à combustible à hydrogène (planéité de 0,005mm).

• CNC : Ébauches d'engrenages de transmission.

• Avancées électroniques

Suisse : Connecteurs plaqués or à pas de 0,1mm pour antennes 5G.

• CNC : Châssis de dissipateur thermique en aluminium.

• 6. Directives de conception pour la fabrication (DFM)

Optimisation de l'usinage suisse

Priorisation des caractéristiques :

Primaire : Concentricité (<0,005mm TIR)

Secondaire : Finition de surface (Ra <0,4μm)

Stratégies de trajectoire d'outil :

Fraisage trochoïdal pour les fentes profondes (rapport d'aspect >10:1).

Perçage par à-coups pour les micro-trous (<Ø0,3mm).

Meilleures pratiques CNC

Éviter les parois minces (<1,5mm) pour prévenir le broutement.

Utiliser le taraudage rigide pour les filetages >M3.

7. Contrôle qualité : Au-delà de l'ISO 9001

Métrologie de l'usinage suisse

Interférométrie en lumière blanche : Mesure la rugosité de surface avec une résolution de 0,01μm.

Tomographie par rayons X : Détecte les vides internes dans les vis biorésorbables.

Limites de l'inspection CNChttps://www.fda.gov/

Les contrôles CMM manuels échantillonnent 5% des lots contre 100% de criblage automatisé pour le suisse.

8. Durabilité et tendances futures

Impact environnemental

Métrique

Technologies émergentes

• Maintenance prédictive basée sur l'IA : Réduit les temps d'arrêt des machines suisses de 40%.

• Fabrication hybride : Combine l'usinage suisse avec le texturage laser.
