Si vous achetez des pièces, vous êtes probablement confronté à un véritable carrefour : CNC standard ou CNC suisse de précision ?
Bien qu'ils appartiennent tous deux à la famille de la fabrication soustractive, le résultat final pour les petits composants complexes peut être très différent.
Choisissez le mauvais et vous obtiendrez des pièces qui ne respectent pas les tolérances, des temps de cycle excessifs et un budget gonflé.
Nous allons ici expliquer les différences techniques sous l'angle de l'ingénieur, comment fonctionne l'usinage suisse, quand utiliser le suisse plutôt que le CNC conventionnel, et pourquoi il est devenu la référence pour des industries comme les dispositifs médicaux, l'aérospatiale et l'électronique. À la fin, vous saurez quelle voie choisir pour votre prochain projet.
L'usinage CNC suisse de précision est un processus de fabrication spécialisé conçu pour produire des composants petits, complexes et de haute précision avec une efficacité exceptionnelle. Originaire de l'industrie horlogère suisse, cette méthode a été développée pour créer des engrenages et des vis minuscules et complexes avec des tolérances que les tours standard ne pouvaient pas atteindre.
Aujourd'hui, le tournage suisse de précision est utilisé dans le monde entier pour fabriquer tout, des vis à os aux connecteurs aérospatiaux. Le principe de base reste le même : soutenir le matériau le plus près possible du point de coupe pour éliminer la déflexion.

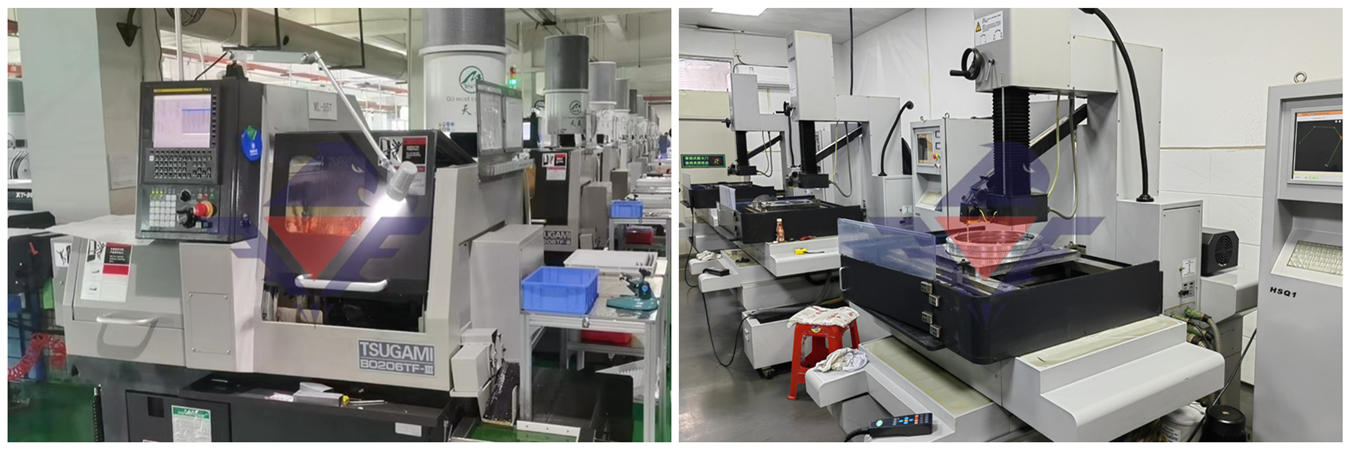

Un tour suisse se reconnaît facilement : cherchez la bague de guidage. Là où un tour CNC typique maintiendrait le matériau dans un mandrin et laisserait ce matériau s'étendre sans support si nécessaire, la machine suisse fait passer la barre à travers une bague de guidage pour la soutenir à quelques millimètres seulement du point d'engagement de l'outil de coupe.
Mouvement du matériau : La barre se déplace le long de l'axe Z à travers la bague de guidage pendant qu'elle tourne.
Mouvement de l'outil : Les outils de coupe restent dans la même position sur l'axe Z, effectuant des coupes sur le matériau supporté si nécessaire.
Opérations simultanées : Parce que les machines suisses sont souvent équipées de plusieurs broches et porte-outils, les entreprises peuvent couper avec plusieurs outils simultanément.
Pour le tournage de pièces longues et fines, il est difficile de surestimer l'importance de cette configuration. Si vous recherchez un fournisseur d'usinage suisse de précision qui utilise ces principes, une connaissance approfondie du processus combinée à un équipement moderne vous servira au mieux. Nos services complets d'usinage CNC suisse sont conçus pour maximiser les avantages de cette technologie.
Pour comprendre pourquoi l'usinage suisse est inégalé pour certains types de pièces, nous devons le comparer directement avec les centres de tournage et de fraisage CNC conventionnels.
Voici les compromis techniques :
| Caractéristique | Usinage CNC suisse de précision | Usinage CNC standard (Tour/Fraiseuse) |
| Support du matériau | La bague de guidage soutient la barre à moins de 5-10 mm de la coupe, éliminant pratiquement la déflexion. | Le mandrin ou l'étau soutient une extrémité ; les sections longues non supportées sont sujettes aux vibrations et au refoulement. |
| Géométrie de pièce idéale | Pièces longues, fines et complexes (arbres, broches, instruments médicaux). Rapports longueur/diamètre élevés (L/D 10:1). | Pièces courtes, trapues ou en forme de bloc. Pièces nécessitant des caractéristiques de grand diamètre ou un enlèvement de matière important. |
| Tolérances et précision | Capable de tolérances ultra-serrées (±0,0002" / 0,005 mm) et de finitions de surface supérieures (Ra < 0,4 µm). | Haute précision réalisable, mais le contrôle des tolérances se dégrade lorsque la longueur et la complexité de la pièce augmentent. |
| Temps de cycle et efficacité | Extrêmement élevé. Plusieurs outils (broche principale, contre-broche, outillage en rotation) travaillent simultanément. Les pièces complexes sont terminées en un seul montage. | Nécessite généralement plusieurs montages ou opérations secondaires (fraisage après tournage), ce qui entraîne des délais globaux plus longs et des erreurs d'alignement potentielles. |
| Adaptation aux tailles de lots | Excelle dans la production en moyenne et grande séries grâce à des temps de cycle plus rapides, bien que les machines suisses modernes soient de plus en plus flexibles pour les prototypes. | Très efficace pour les prototypes en faible volume et les grandes pièces simples. Idéal pour les grands volumes lorsque la géométrie de la pièce n'est pas fine. |
Pour en savoir plus sur nos capacités, consultez notre page des services d'usinage CNC suisse.
C'est une question courante. En fait, par rapport au machiniste CNC de base lacquitisé, la seule question douce (en fait en français) est : « Qu'est-ce qui rend l'homme suisse différent (il va probablement sans dire que les Suisses sont tous de sexe masculin, ce qui est peut-être ce qui les rend si impassibles, bien sûr) ? Les machinistes suisses, il s'avère, peuvent être de sacrés malins, mais nous le savions déjà.
Ils installent et font fonctionner la bague de guidage à friction sous-minimale (ainsi que le reste du manège). Ils synchronisent les broches principales et secondaires ; contrôlent l'avance de la longue barre ; et programment le mouvement des outils sur des trajectoires simultanées.
Parce que la plupart des machines suisses fonctionnent sans surveillance pendant des heures et nécessitent beaucoup plus de temps de réglage qu'un CNC conventionnel, le machiniste suisse connaît toute une autre couche de dynamique de micro-usinage suisse de précision, ainsi que la façon de contrôler la manipulation automatisée des pièces et de prédire l'usure des outils de coupe.
Combien de fois avez-vous entendu des ingénieurs demander « pourquoi ne pouvons-nous pas simplement utiliser un CNC standard pour cette pièce ? » Et la réponse est oui pour de nombreuses pièces, mais lorsqu'il s'agit de pièces usinées suisses complexes, la meilleure réponse est souvent « suisse ».

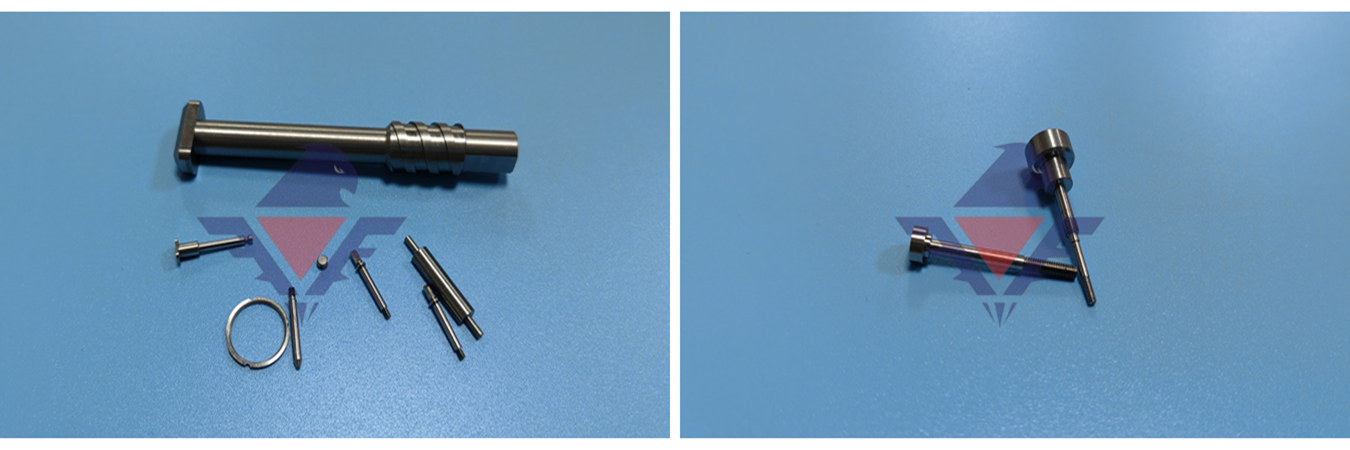

Votre conception comporte des trous transversaux, des filetages et des fentes sur un arbre plus fin qu'une mine de crayon. L'outillage de tour conventionnel ne peut compenser qu'une certaine déflexion de la pièce lorsqu'on essaie de couper aussi petit. L'usinage suisse soutient le matériau si près de l'outil que le micro-usinage suisse de précision devient non seulement possible, mais hautement reproductible.
Moins de vibrations signifie de meilleures finitions de surface. C'est important pour des articles tels que les valves hydrauliques, les implants, etc., où la rugosité de surface peut affecter non seulement le fonctionnement de la valve, mais aussi la biocompatibilité et l'effet d'usure que les pièces subiront sur le patient. Nous maintenons régulièrement des tolérances qui seraient un exploit héroïque sur un tour CNC standard, en utilisant notre usinage suisse de précision personnalisé. À chaque fois.
Parfait, vous avez maintenant votre forme, mais vous devez maintenant manipuler la pièce pour la transférer vers une fraiseuse afin de couper votre caractéristique secondaire. Une machine suisse avec outillage en rotation et une contre-broche peut tourner, fraiser, percer et même usiner l'arrière en un seul cycle machine. Moins de manipulation, moins d'erreur humaine, plus de temps disponible au fond de la poche.

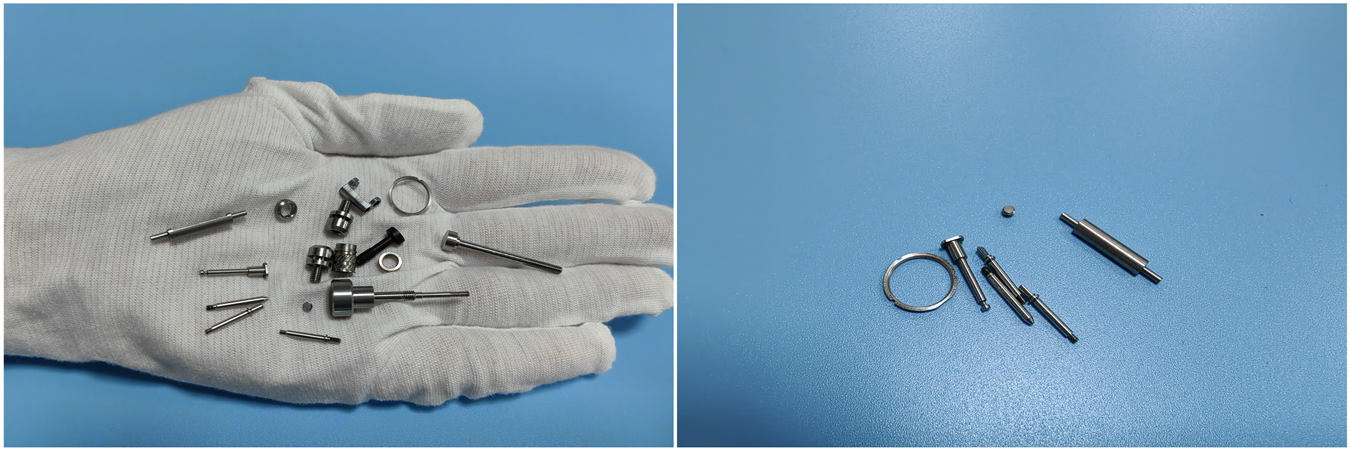

Si votre projet tourne autour de l'usinage de précision de petites pièces, consolider et tout faire en un seul montage est un grand gain de temps (et aussi d'économies). Pour un fournisseur de services d'usinage suisse OEM, c'est standard.
Par conséquent, le fait d'avoir cette bague de guidage vous permettra d'usiner une longueur de coupe plus longue et d'utiliser votre matériau plus efficacement, au lieu de simplement dépasser plus longtemps. C'est important lorsqu'on travaille avec des alliages délicats comme le titane, l'acier inoxydable 316LVM et l'Inconel.
Les capacités spécialisées de l'usinage suisse sont nécessaires dans un certain nombre d'industries sensibles. En utilisant un fournisseur d'usinage suisse certifié, vous garantissez que vos pièces sont produites conformément à toutes les spécifications réglementaires et de performance nécessaires.
Industrie médicale : Instruments chirurgicaux, vis à os, implants dentaires, tiges rachidiennes. Les matériaux sont généralement biocompatibles et d'une traçabilité absolue.
Aérospatiale : Broches de connecteurs, boîtiers de capteurs, composants hydrauliques et fixations avec des matériaux légers et à haute résistance.
Automobile : Composants d'injecteurs de carburant, arbres de transmission, composants de capteurs ABS nécessitant une haute résistance à l'usure et une production constante.
Électronique : Micro-connecteurs, composants de blindage et bornes de batterie pour l'électronique grand public et les télécommunications.
Défense et industrie : Composants d'armes à feu et raccords de transmission de fluides, fixations spécialisées.
Pour ces domaines sensibles, la coopération avec une société d'usinage suisse certifiée ISO est essentielle. Les certifications telles que l'ISO 9001, et l'aérospatiale AS9100, ou la médicale ISO 13485, démontrent un engagement envers les systèmes de qualité et le contrôle de processus nécessaires.
Un obstacle courant que nous rencontrons est le coût. Oui, les machines suisses ont généralement un taux horaire plus élevé que les CNC standards, mais cela ne dit pas tout. Évaluer le coût simplement sur la base du taux horaire machine est incomplet. Ce que vous voulez savoir, c'est le coût total par pièce.
Le prix des services d'un fournisseur d'usinage suisse personnalisé est influencé par :
Complexité de la pièce : Plus d'opérations et des tolérances plus serrées exigent des temps de cycle plus longs, mais peuvent également vous permettre de supprimer les opérations secondaires.
Matériau : Les matériaux exotiques plus durs nécessiteront des vitesses plus faibles, un outillage spécial, potentiellement fragile, et une attention particulière au contrôle des copeaux.
Volume : L'usin
