Jusqu'à récemment, la production de pièces complexes impliquait de décomposer le produit en éléments plus petits. Usiner un côté, déplacer la pièce vers un autre poste, usiner l'autre côté, et espérer que tout s'aligne correctement à la fin. Chaque fois que vous repositionniez la pièce, vous introduisiez de nouvelles erreurs, et plus la pièce était complexe, plus le risque d'erreur était élevé.
Aujourd'hui, le monde de l'usinage CNC est très différent. L'usinage CNC de pièces complexes a fait d'énormes progrès grâce à la technologie multi-axes, aux logiciels avancés et au savoir-faire humain en ingénierie de précision. Des pièces qui nécessitaient auparavant six à sept montages peuvent désormais être usinées en une seule opération. Des tolérances considérées comme impossibles il y a dix ans sont aujourd'hui monnaie courante.
Dans ce guide, je vous aiderai à comprendre ce qui rend une pièce « complexe », comment les pièces complexes usinées par CNC sont fabriquées et ce que vous devez prendre en compte lors du choix d'un fournisseur pour la fabrication de pièces de haute précision. Comprendre ces concepts vous assistera dans votre processus de conception pour un implant de dispositif médical, un support structurel pour l'aérospatiale ou la fabrication de composants industriels, tout en réduisant le risque d'erreurs de fabrication coûteuses.
Avant de parler des solutions, comprenons le problème. Une pièce est considérée comme complexe pour l'usinage CNC si elle présente une ou plusieurs de ces caractéristiques.
| Facteur de complexité | Pourquoi c'est important |
| Courbes composées et surfaces de forme libre | Nécessite un mouvement multi-axes simultané ; les machines 3 axes ne peuvent pas maintenir un contact d'outil adéquat |
| Cavités profondes | Les outils standard ne peuvent pas atteindre ; nécessite des outils à longue portée ou des stratégies spécialisées |
| Contre-dépouilles | L'outil de coupe doit accéder aux caractéristiques cachées derrière d'autres surfaces |
| Parois minces (moins de 0,8 mm pour les métaux) | Sujettes à la déflexion et aux vibrations pendant la coupe |
| Trous profonds (rapport profondeur/largeur 3:1) | La déflexion de l'outil, l'accumulation de chaleur et l'évacuation des copeaux deviennent des problèmes sérieux |
| Tolérances serrées sur plusieurs caractéristiques | Les erreurs cumulatives provenant de plusieurs montages peuvent rendre les pièces hors spécifications |
| Matériaux difficiles (titane, Inconel, acier trempé) | Augmente l'usure des outils, nécessite des vitesses plus lentes et des stratégies spécialisées |
Si votre conception coche plusieurs de ces cases, vous avez affaire à des composants d'usinage CNC avancés. Mais la bonne nouvelle est la suivante : avec l'équipement et l'approche appropriés, ces défis deviennent gérables.

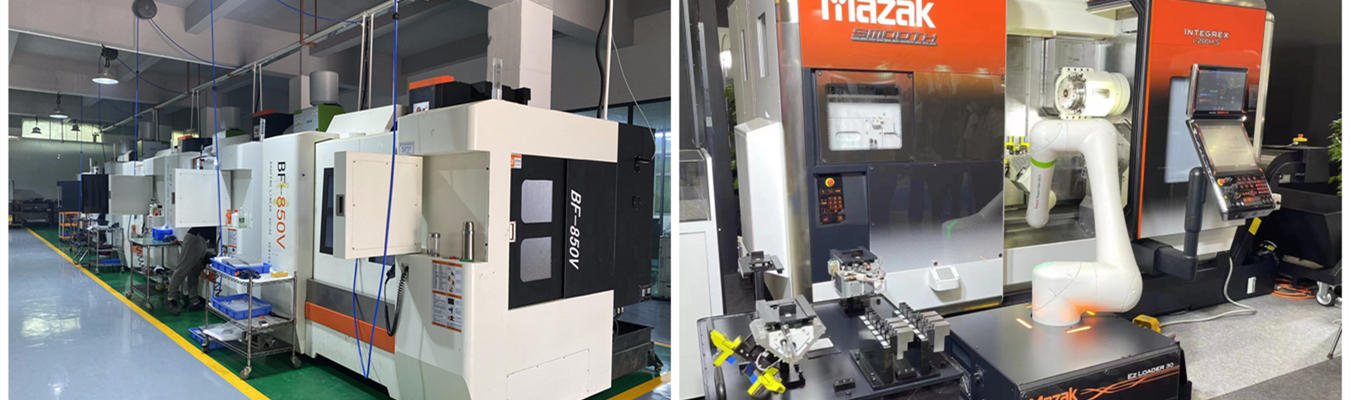

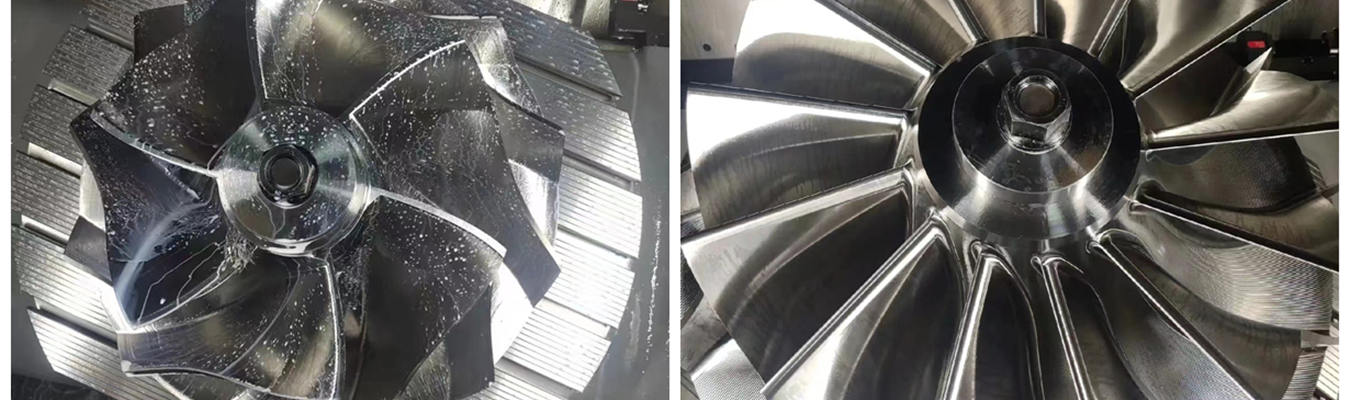

Lorsque les ingénieurs parlent d'usinage CNC pour pièces complexes, la technologie 5 axes fait presque toujours partie de la conversation. Voici pourquoi.
Une machine CNC 5 axes peut déplacer l'outil de coupe ou la pièce le long de cinq axes différents simultanément – trois axes linéaires (X, Y, Z) plus deux axes rotatifs. Cela offre cinq degrés de liberté, permettant à l'outil d'approcher la pièce de pratiquement n'importe quelle direction. Le résultat est que les pièces d'usinage CNC 5 axes peuvent être terminées en un seul montage, sans les erreurs de positionnement cumulatives qui surviennent avec les opérations de serrage multiples.
| Avantage | Ce que cela signifie pour vous |
| Moins de montages | Un serrage remplace 4 à 6 montages ; moins de manipulations signifie moins d'erreurs |
| Tolérances plus serrées | Précision de positionnement stable à ±0,005 mm ; élimine les erreurs cumulatives |
| Meilleur état de surface | L'outil maintient un angle de coupe optimal tout au long ; réduit ou élimine la finition secondaire |
| Temps de cycle réduits | Jusqu'à 84 % de réduction du temps d'usinage pour les pièces complexes |
| Durée de vie prolongée des outils | Les angles de coupe optimaux réduisent l'usure ; jusqu'à 140 % de durée de vie d'outil supplémentaire |
| Plus grande liberté de conception | Des caractéristiques impossibles sur les machines 3 axes deviennent simples |
La capacité à éviter les erreurs de tolérance cumulatives lors de l'usinage 5 axes est de loin son avantage le plus significatif. Chaque fois que vous retirez un composant d'une machine 3 axes existante pour le repositionner ailleurs, il y a toujours une possibilité que le nouveau montage ne s'aligne pas correctement avec l'ancien composant. Cela crée une erreur cumulative à chaque repositionnement. Avec une machine 5 axes, vous usinez la pièce entière en une seule opération, vous ne pouvez donc pas cumuler les erreurs par un empilement de pièces repositionnées.
Par exemple, considérons l'aube de turbine d'un moteur à réaction, cas classique pour cette application. Une machine 3 axes typique nécessiterait au moins quatre montages pour obtenir cette géométrie. Ainsi, avec un taux de réussite de 85 %, en utilisant la technologie 5 axes, la même pièce peut être usinée en un seul montage avec un taux de réussite de 99 % et aucune opération de polissage secondaire requise en raison de la haute qualité de l'état de surface produit sur l'aube de turbine par l'usinage 5 axes. En savoir plus sur nos technologies d'usinage 5 axes.
Toutes les pièces n'ont pas besoin d'un usinage 5 axes. Comprendre les différences vous aide à choisir la bonne approche.
| Type de machine | Axes | Meilleur pour | Limitations |
| 3 axes | X, Y, Z | Surfaces planes, poches simples, contours 3D basiques | Ne peut pas accéder aux contre-dépouilles ; montages multiples pour les pièces multi-faces |
| 4 axes | X, Y, Z + A (rotatif) | Pièces cylindriques, rainures hélicoïdales, usinage multi-faces indexé | Limité pour les surfaces courbes continues ; nécessite encore un repositionnement pour certaines caractéristiques |
| 5 axes (3+2) | 5 axes indexé | Pièces multi-faces avec caractéristiques inclinées mais faces planes | Ne peut pas usiner des surfaces courbes continues en une seule passe |
| 5 axes (simultané complet) | 5 axes continu | Courbes composées, surfaces de forme libre, aubes de turbine, implants médicaux | La plus grande complexité de programmation ; la plus grande capacité |
Pour les véritables pièces d'usinage de métaux complexes, le 5 axes simultané complet est souvent la seule solution pratique. Pour les pièces avec des caractéristiques inclinées mais des faces planes, le positionnement 3+2 (5 axes indexé) peut être suffisant.
Lorsque l'on parle de pièces d'usinage CNC à tolérances serrées, les chiffres comptent. Soyons clairs sur ce qui est réaliste.
Plages de précision typiques :
| Type d'application | Tolérance réalisable | Exemples |
| Précision standard | ±0,01 mm (±0,0004 pouce) | Composants industriels généraux, supports, boîtiers |
| Haute précision | ±0,005 mm (±0,0002 pouce) | Pièces structurelles aérospatiales, instruments médicaux |
| Très haute précision |
