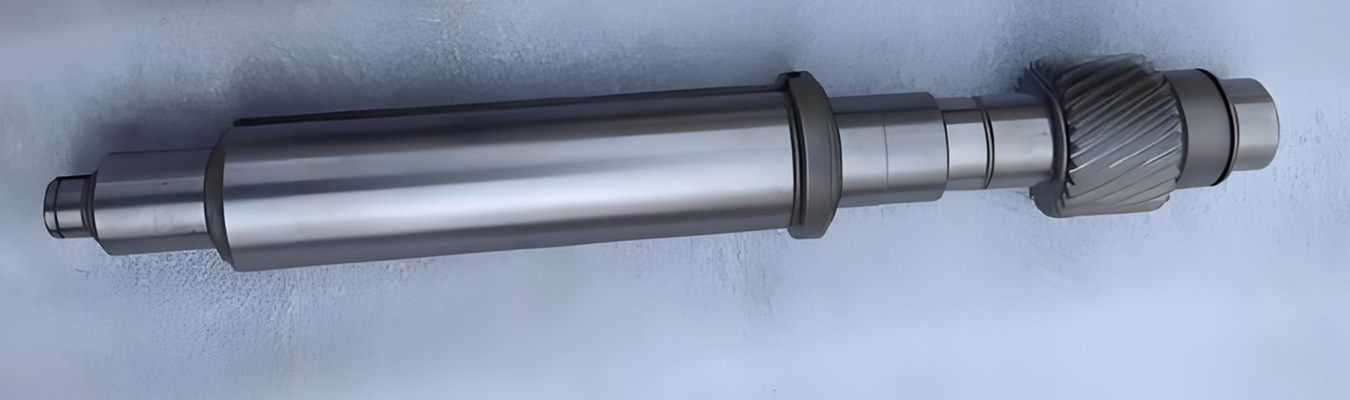

Les arbres cannelés sont omniprésents dans la machinerie moderne. Ils transmettent le couple des moteurs aux transmissions, transfèrent le mouvement rotatif dans les actionneurs et maintiennent l'alignement des systèmes critiques dans tout, des voitures à la robotique industrielle. Lorsqu'un arbre cannelé tombe en panne, la transmission du couple s'arrête et les machines s'immobilisent.
C'est pourquoi la précision est essentielle. Que vous vous approvisionniez pour une nouvelle ligne de produits ou que vous remplaciez un composant usé, comprendre comment les arbres cannelés sont fabriqués – et ce qui distingue les bons fournisseurs des fournisseurs peu fiables – permet d'économiser du temps, de l'argent et des maux de tête.
Ce guide couvre les principales méthodes de fabrication des arbres cannelés, la manière dont ils sont inspectés et ce qu'il faut rechercher lorsque vous devez acheter des arbres cannelés CNC auprès de fabricants d'arbres cannelés fiables.
Les arbres cannelés peuvent être fabriqués selon plusieurs procédés d'usinage différents. Chaque méthode a ses forces, ses limites et ses structures de coûts. Voici comment elles se comparent.
Le taillage par fraise-mère utilise un outil de coupe rotatif appelé fraise-mère pour tailler les dents de cannelure dans une pièce. La fraise-mère et la pièce tournent ensemble dans un mouvement synchronisé, creusant progressivement le profil de la cannelure.
Idéal pour : Cannelures extérieures, séries de production en grand volume et applications où les coûts d'outillage peuvent être répartis sur de nombreuses pièces.
Limitations : Nécessite des fraises-mères personnalisées coûteuses pour chaque spécification de cannelure. Moins flexible pour les changements de conception ou les travaux en faible volume.
Le brochage utilise un outil denté appelé broche qui est poussé ou tiré à travers la pièce pour tailler les dents de cannelure en une seule passe. Pour les cannelures extérieures, une broche verticale est couramment utilisée.
Idéal pour : Cannelures intérieures, rainures de clavette et production en très grand volume où la précision est primordiale.
Limitations : Les broches sont coûteuses et spécifiques à l'application. Les changements de conception nécessitent un nouvel outillage.
Le fraisage CNC d'arbres cannelés implique l'utilisation de machines CNC multi-axes pour tailler les dents de cannelure dans un matériau plein. Les fraiseuses 5 axes modernes peuvent produire des profils de cannelure complexes avec une haute précision.
Idéal pour : Prototypes, petites et moyennes séries, profils personnalisés et applications nécessitant des tolérances serrées.
Limitations : Temps de cycle par pièce plus lent par rapport au taillage par fraise-mère pour les très grands volumes.
Le tournage CNC des cannelures est généralement utilisé pour les arbres de petit diamètre où les cannelures sont taillées à l'aide d'outils rotatifs sur un tour CNC ou une machine de type suisse. Cette méthode est particulièrement efficace pour les arbres longs et élancés.
Idéal pour : Arbres cannelés de petit diamètre, pièces complexes nécessitant à la fois tournage et taillage de cannelures en une seule configuration.
Limitations : Limité à certains diamètres et longueurs de cannelures.
Les arbres cannelés rectifiés de finition représentent le plus haut niveau de précision. Après le taillage grossier, les dents de cannelure sont rectifiées aux dimensions finales à l'aide de meules spécialisées.
Idéal pour : Applications aérospatiales, médicales et automobiles hautes performances où des tolérances inférieures à 0,005 mm sont requises.
Limitations : Méthode la plus coûteuse ; délais de livraison les plus longs.
| Méthode | Idéal pour | Tolérance type | Coût d'outillage | Volume adapté |
| Taillage par fraise-mère | Cannelures extérieures, grand volume | ±0,02–0,05 mm | Élevé (fraise-mère personnalisée) | Grand volume |
| Brochage | Cannelures intérieures | ±0,01–0,03 mm | Très élevé | Très grand volume |
| Fraisage CNC | Formes personnalisées, prototypes, volume faible à moyen | ±0,005–0,01 mm | Faible (outils standards) | Faible à moyen |
| Tournage CNC | Petits diamètres, arbres longs | ±0,005–0,01 mm | Faible | Faible à moyen |
| Rectification de finition | Ultra-haute précision | ±0,001–0,003 mm | Élevé | Faible à moyen |
Découvrez-en plus sur nos services d'usinage CNC de précision.
Si vous souhaitez créer un objet dans le monde physique, il est préférable d'utiliser différents procédés pour le réaliser. Par exemple, un arbre creux sera d'abord tourné au diamètre sur une machine de tournage CNC, puis des cannelures seront usinées dessus à l'aide d'une fraise-mère, et enfin les surfaces critiques seront rectifiées de finition. Le produit final bénéficiera de la rapidité du taillage par fraise-mère et de la haute précision de la rectification.
Si vous recherchez des fournisseurs potentiels d'arbres cannelés CNC, demandez quelles sont leurs exigences en matière de tolérance et s'ils peuvent effectuer plusieurs opérations d'usinage dans un même établissement. Les fabricants disposant d'un lieu commun pour tourner/fraiser/rectifier produisent des pièces plus cohérentes que les autres fabricants.
La fabrication de précision ne vaut rien sans une vérification précise. Les fabricants d'arbres cannelés fiables utilisent plusieurs méthodes d'inspection pour garantir que chaque pièce répond aux spécifications.
Les calibres de cannelure certifiés sont le moyen le plus rapide de vérifier si un arbre cannelé répond aux exigences dimensionnelles de base. Ces calibres s'adaptent ou non.
Utilisation : Production en grand volume où une vérification rapide de la conformité est nécessaire. De nombreux arbres cannelés peuvent être acceptés avec des calibres de cannelure certifiés "Go/No-Go".
Limitation : Ne fournit pas de valeurs de mesure réelles ; confirme seulement si la pièce est conforme ou non.
L'inspection par MMT utilise un palpeur pour mesurer les dents de cannelure, le diamètre de fond, le diamètre primitif et d'autres caractéristiques critiques avec une grande précision. Les MMT modernes atteignent une précision de ±0,002 mm ou mieux.
Bonne pratique : Les experts de l'industrie recommandent d'effectuer une inspection par MMT sur la première et la dernière pièce de chaque lot de production, ainsi que des contrôles périodiques en cours de processus en fonction de la taille du lot.
Utilisation : Inspection de la première pièce, validation de la production et toute application nécessitant une documentation des valeurs mesurées réelles.
Les comparateurs optiques projettent une image agrandie du profil de la cannelure sur un écran, permettant une comparaison visuelle avec un gabarit ou un calque. Ils sont excellents pour vérifier la forme des dents, les angles et les rayons.
Utilisation : Vérification rapide de la géométrie des cannelures, en particulier pour les cannelures extérieures où la visibilité du profil est claire.
Les dents de cannelure qui glissent ou tournent contre des composants d'accouplement nécessitent des états de surface spécifiques. Les rugosimètres vérifient que les valeurs Ra répondent aux spécifications techniques.
Exigence type : Pour les arbres cannelés de précision, des états de surface de Ra 0,4 μm ou mieux sont courants sur les surfaces de contact critiques.
Les systèmes de mesure sans contact utilisent des lasers ou des caméras pour capturer la géométrie des cannelures sans toucher la pièce. Ils sont particulièrement utiles pour les matériaux tendres ou les caractéristiques délicates qui pourraient être déformées par des palpeurs de contact.
Utilisation : Production en grand volume où la rapidité est importante, ou pour des pièces qui ne tolèrent pas la mesure par contact.
| Méthode | Ce qu'elle mesure | Vitesse | Précision | Idéal pour |
| Calibre Go/No-Go | Conforme/non conforme uniquement | Très rapide | Go/No-Go uniquement | Production en grand volume |
| MMT | Géométrie 3D complète | Modérée | ±0,002 mm | Première pièce, documentation |
| Comparateur optique | Profil, angles, rayons | Rapide | Comparaison visuelle | Vérification rapide de la géométrie |
| Rugosimètre | Rugosité (Ra,
