Raccords CNC de précision pour systèmes industriels exigeants

Table of Content [Hide]

Les fuites dues à un mauvais usinage d'un seul composant peuvent entraîner une perte de fluide, une dérive du signal due à une perte de pression, ou l'arrêt complet du système.

En ce qui concerne les raccords CNC de précision dans les applications de puissance fluidique telles que les dispositifs médicaux, les équipements semi-conducteurs et la robotique, un engagement propre des filets est essentiel ; la capacité des joints à maintenir un vide est primordiale ; et les assemblages doivent résister aux vibrations.

En tant qu'ingénieur, vous avez besoin de plus qu'une simple pièce de catalogue ; vous avez besoin d'un fabricant de raccords de précision expérimenté qui comprend comment les tolérances s'empilent, comment les matériaux se comportent selon leurs types, et comment les interfaces interagissent avec leurs conditions d'accouplement prévues dans le monde réel.

Le but de ce document est de présenter des informations pour la sélection des connecteurs et des tolérances des connecteurs, le choix approprié des matériaux pour les systèmes d'accouplement de précision, certaines solutions de filetage personnalisées, et comment un atelier de raccords de haute précision transforme votre modèle CAO (conception assistée par ordinateur) en une pièce fonctionnelle et fiable.

En ce qui concerne les raccords CNC en acier inoxydable, les connecteurs usinés en titane et les raccords CNC en plastique, les mêmes principes d'ingénierie peuvent être utilisés.

Envoyez votre dessin de connecteur à Falcon CNC Swiss pour une analyse de tolérance gratuite et une vérification de faisabilité de fabrication.

ou apprenez-en plus sur nos Services d'usinage suisse pour composants de précision.

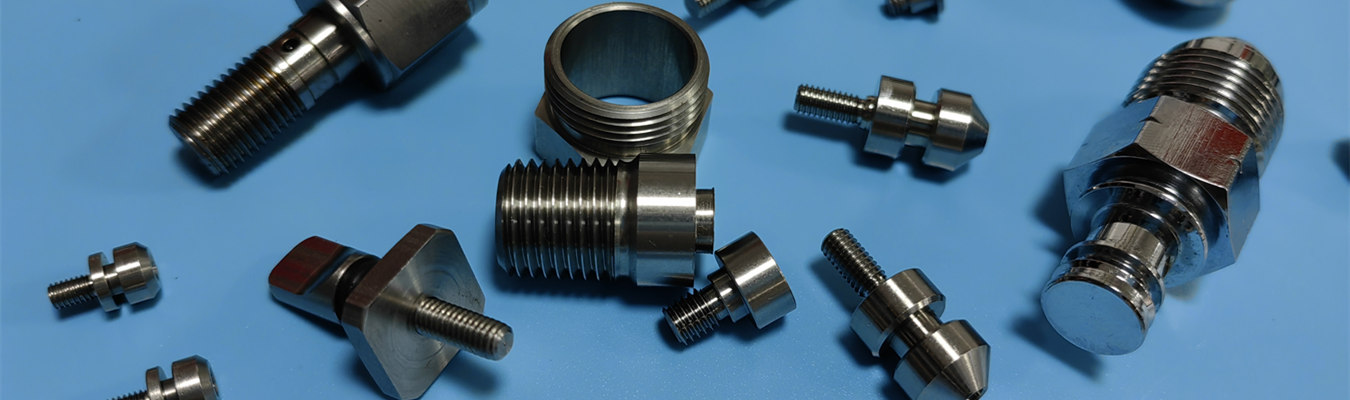

Fabricant de raccords de précision fournissant des raccords usinés CNC suisses personnalisés pour des applications industrielles, pneumatiques et de contrôle de fluides

Que sont les raccords industriels ?

Les raccords industriels sont des composants qui connectent, adaptent, terminent ou scellent des tuyaux, tubes, orifices et flexibles dans les systèmes mécaniques. Ils comprennent des coudes, des tés, des raccords union, des raccords traversants de cloison et des connecteurs d'orifice personnalisés.

Cependant, les raccords standard échouent souvent dans trois situations :

Géométries d'orifice non standard – entraxes impairs, tailles de filetage inhabituelles.

Contraintes d'espace restreint – raccords micro-usinés avec une épaisseur de paroi minimale.

Exigences de performance extrêmes – haute pression, vide, fluides corrosifs ou cycles d'assemblage répétés.

Lorsque vous êtes confronté à l'un de ces cas, un fournisseur de raccords usinés CNC comme Falcon CNC Swiss devient essentiel. Nous ne nous contentons pas de couper des filets – nous concevons l'ensemble du système d'accouplement de précision, de la face d'étanchéité au méplat de serrage.

Qu'est-ce qu'un tube de précision ?

Un tube de précision désigne un tube ou une conduite fabriqué avec des tolérances dimensionnelles beaucoup plus serrées que les tubes standard – généralement ±0,05 mm sur le diamètre extérieur et ±0,1 mm sur l'épaisseur de paroi. Mais dans le monde des composants de connecteurs de précision, le terme s'applique également aux raccords qui relient les tubes de précision. Un raccord de tube de précision doit correspondre à la précision améliorée du tube ; sinon, le système n'y gagne rien.

Par exemple, un raccord de précision haute pression sur une ligne hydraulique de précision nécessite une concentricité de filetage à moins de 0,01 mm TIR et un état de surface d'étanchéité ≤32 µin Ra. Les raccords standard ne peuvent pas offrir cela.

De quoi sont faits les raccords ? Un tableau comparatif des matériaux

La réponse dépend de votre environnement d'exploitation. Vous trouverez ci-dessous un guide de sélection des matériaux au niveau ingénieur pour les projets de fabrication de raccords de précision.

Famille de matériaux	Nuances courantes	Propriétés clés	Applications typiques
Raccords CNC en acier inoxydable	303, 304, 316, 17-4 PH	Résistance à la corrosion, haute résistance, large plage de températures	Dispositifs médicaux, marine, transformation alimentaire, semi-conducteurs
Raccords de précision en aluminium	6061, 7075	Léger, usinage rapide, bonne conductivité thermique	Connecteurs de précision automobile, robotique, aérospatiale
Pièces usinées CNC en laiton	C360, C464	Excellente usinabilité, faible frottement, résistant à la dézincification	Lignes pneumatiques, eau potable, raccords d'instrumentation
Nuances d'acier allié pour raccords	4140, 4340, 8620	Haute résistance à la traction, résistance à l'usure, peut être cémenté	Équipements lourds, raccords usinés pour pétrole et gaz, connexions à forte charge
Connecteurs usinés en titane	Grade 5 (Ti-6Al-4V)	Rapport résistance/poids le plus élevé, résistance exceptionnelle à la corrosion	Course, aérospatiale, raccords CNC de qualité marine
Raccords de précision en Inconel	625, 718	Maintient la résistance >800°C, résistant à l'oxydation et au fluage	Turbines à gaz, outils de fond, vannes haute température
Raccords usinés CNC en plastique	PEEK, PTFE, Acétal, Ultem	Chimiquement inerte, non conducteur, léger	Fabricant de raccords pour semi-conducteurs, dosage chimique, isolation électrique

Pour les raccords usinés de qualité médicale, Falcon CNC Swiss peut usiner des qualités implantables (316LVM) et des plastiques de classe USP VI avec une traçabilité complète des matériaux et une passivation.

Quels sont les quatre types de raccords ?

Dans les systèmes de tuyauterie et de connecteurs industriels, les raccords sont généralement classés par fonction :

Connecteurs (raccords droits) – relient deux tuyaux ou orifices en ligne. Exemple : union, accouplement, connecteur traversant de cloison.
Raccords de changement de direction – coudes (45°, 90°), tés, croix. Utilisés dans les assemblages serrés.
Raccords de terminaison – capuchons, bouchons, joints d'extrémité. Fermeture d'un orifice ou d'une ligne.
Raccords spéciaux – adaptateurs (changement de filetage), rotules, raccords rapides, raccords CNC à filetage personnalisé pour orifices non standard.

Dans ces quatre types, les systèmes d'accouplement de précision nécessitent souvent des modifications : longueurs de filetage modifiées, portées d'étanchéité personnalisées ou rainures de joint torique intégrées. C'est là que les services de raccords CNC personnalisés ajoutent de la valeur.

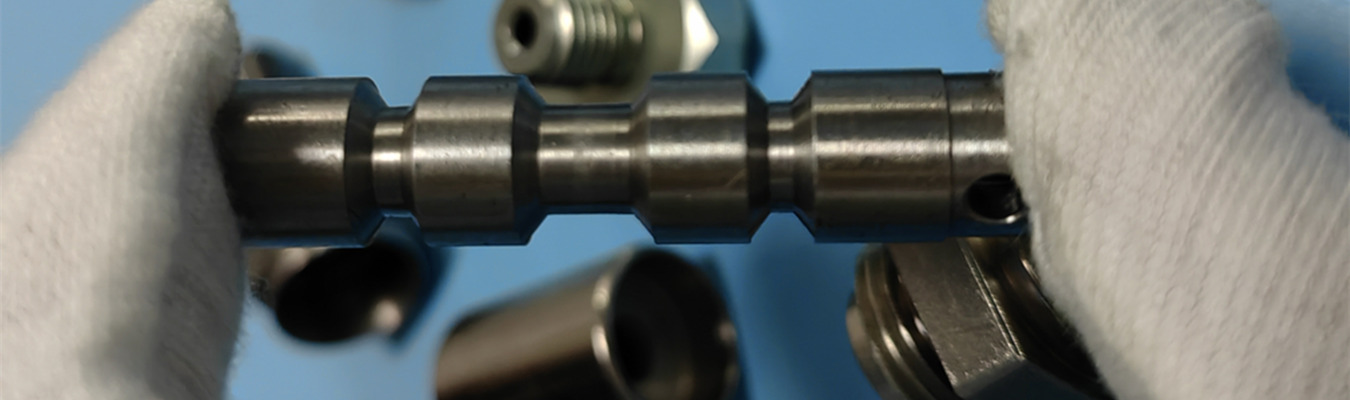

Connecteurs de précision automobile fabriqués par usinage CNC suisse pour des connexions électriques et mécaniques fiables

Tolérances des connecteurs : quelle est la limite de précision nécessaire ?

Les tolérances des connecteurs affectent directement l'étanchéité, le couple d'assemblage et la fiabilité à long terme. Une petite erreur sur le diamètre au flanc ou la concentricité se multiplie à travers le système d'accouplement.

Classes de tolérances recommandées pour les composants de connecteurs de précision

Exemple d'application	Caractéristique critique	Tolérance typique	Méthode d'inspection
Raccord industriel général	Diamètre au flanc du filetage	±0,03 mm	Calibre de filetage passe/ne passe pas
Raccord de précision haute pression (5000+ psi)	Concentricité du cône d'assise	≤0,01 mm TIR	MMT ou jauge à air
Connecteur de dispositif médical (fluide ou gaz)	Profondeur de la rainure de joint torique	±0,005 mm	Comparateur optique
Raccord CNC étanche au vide (10⁶ torr)	Planéité et finition de la face d'étanchéité	0,002 mm / 16 µin Ra	Profilomètre, laser
Raccord micro-usiné (diamètre extérieur < 3 mm)	Longueur totale et début de filetage	±0,003 mm	Système de vision

Falcon CNC Swiss tient régulièrement des tolérances de ±0,005 mm (5 microns) sur les caractéristiques critiques, avec un SPC en cours de processus et des rapports d'inspection finale. C'est ce qui distingue un atelier de raccords de haute précision d'un atelier à façon.
