Concevoir des systèmes de connecteurs fiables va bien au-delà du simple fait de faire correspondre le nombre de broches et les facteurs de forme. Il y a beaucoup plus à comprendre sur l'interaction de la science des matériaux, la géométrie micronique et la précision de la fabrication qui composent chaque interface d'accouplement robuste. Par conséquent, il est essentiel pour les ingénieurs qui spécifient des connecteurs de précision ou conçoivent des systèmes d'accouplement de précision de comprendre comment les tolérances des connecteurs auront un impact sur la fonction électrique, la durabilité mécanique et le coût global de leur assemblage.
Falcon CNC Swiss fabrique des connecteurs tournés suisses pour des applications où une défaillance ne peut être tolérée (implants médicaux, systèmes de détection automobile, télécommunications haut débit et électronique grand public). Ce guide répondra aux questions courantes des ingénieurs et fournira des informations sur la façon de créer des connecteurs de précision sur mesure de haute qualité capables de supporter plusieurs milliers de cycles d'accouplement.
La réponse à la question - Combien de types de connecteurs sont disponibles ? dépend du système de classification utilisé. Normalement, les classifications des interconnexions électriques sont faites en fonction du type de terminaison utilisé. Les trois classifications les plus courantes des terminaisons pour un connecteur sont (1) carte à carte, (2) câble/fil à câble/fil et (3) câble/fil à carte.
Lors de la connexion de PCB entre eux (carte à carte), les connecteurs relient les PCB directement sans utiliser de câbles. Ces connecteurs sont généralement utilisés pour des conceptions de systèmes plus petits et peuvent être configurés de nombreuses façons différentes pour fournir la disposition souhaitée (c'est-à-dire, empilage parallèle, empilage vertical et mézzanine). Les connecteurs carte à carte peuvent être trouvés dans les dispositifs de télécommunications haute densité, les smartphones et les appareils portables.
Lors de l'utilisation de connecteurs pour connecter plusieurs conducteurs ou fils ensemble (c'est-à-dire, câble/fil à câble/fil), de nombreuses méthodes différentes peuvent être utilisées pour réaliser ces connexions. Par exemple, lors de la connexion de fils discrets ensemble, l'une des méthodes de connexion les plus courantes est d'utiliser le sertissage, alors que, lors de la connexion de plusieurs conducteurs sur un seul câble, vous utiliseriez généralement l'IDC. L'IDC utilise un faisceau tranchant pour couper l'isolation du câble et fournir une connexion métal-métal étanche aux gaz.
Les connecteurs montés sur carte (câble/fil à carte) ont une extrémité connectant un réceptacle au PCB et l'autre extrémité soit à une terminaison de câble soit à une terminaison de fil. Beaucoup de ces types de connecteurs utilisent également l'IDC après un assemblage à grand volume.
Les connecteurs peuvent également être classés selon d'autres facteurs tels que le style d'accouplement (par exemple, fileté/baïonnette, ajustement par friction/pousser/tirer, verrouillage par loquet), le type de revêtement de contact (par exemple, or/étain, argent/palladium-cobalt) et l'application sur le marché (par exemple, automobile, médical, industriel, radiofréquence/micro-ondes). Une compréhension approfondie des classifications des connecteurs donne aux équipes d'ingénierie un aperçu pour leur permettre de spécifier des systèmes de connexion de précision appropriés pour leurs applications.
La variable la plus négligée dans la fiabilité des connecteurs est la variation dimensionnelle. Une broche de contact qui s'écarte de 0,01 mm de la valeur nominale peut encore s'assembler mais pourrait augmenter la résistance de contact de 20 à 30 %, générer une chaleur indésirable et finalement provoquer une perte de signal intermittente sous vibration.

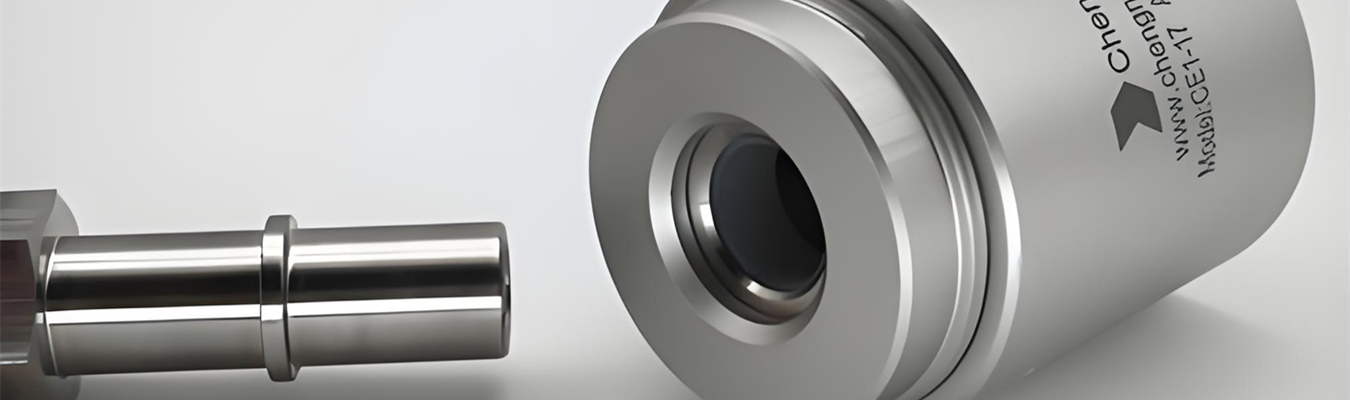

Les tolérances d'usinage de précision définissent les limites supérieures et inférieures admissibles de variation pour chaque caractéristique critique. Les sources de l'industrie citent ±0,005 inches (0,127 mm) comme référence standard pour l'usinage de précision général, tandis que le travail de haute précision atteint ±0,0005 inches (12,7 microns) pour les caractéristiques critiques. Chez Falcon, notre usinage de type suisse atteint régulièrement des tolérances allant jusqu'à ±0,0002 pouces, permettant des pièces de connecteur à haute tolérance qui maintiennent des performances électriques et mécaniques constantes sur les séries de production.
Catégories de tolérance clés pour les composants de connecteur de précision :
| Type de tolérance | Critique pour | Plage typique |
| Diamétrale (broche/prise) | Force d'insertion/retrait, résistance de contact | ±0,005 mm – ±0,02 mm |
| Concentricité | Intégrité du signal, ROS (connecteurs RF) | ≤0,01 mm TIR |
| Pas et forme du filetage | Sécurité d'accouplement, étanchéité | ISO 6H/6G, ±0,002 mm sur le pas |
| Planéité (face d'accouplement) | Étanchéité environnementale, blindage CEM | ≤0,005 mm |
| Positionnement de la fonction (fente/rainure) | Polarisation, alignement de codage | ±0,01 mm |
Aperçu technique : Spécifier la tolérance la plus serrée possible sur chaque dimension augmente considérablement le coût sans nécessairement améliorer la fonction. Chaque serrage supplémentaire double approximativement le temps d'usinage et les frais généraux d'inspection. Travaillez avec votre fournisseur pour identifier les dimensions critiques pour la fonction qui nécessitent réellement un contrôle au niveau du micron.

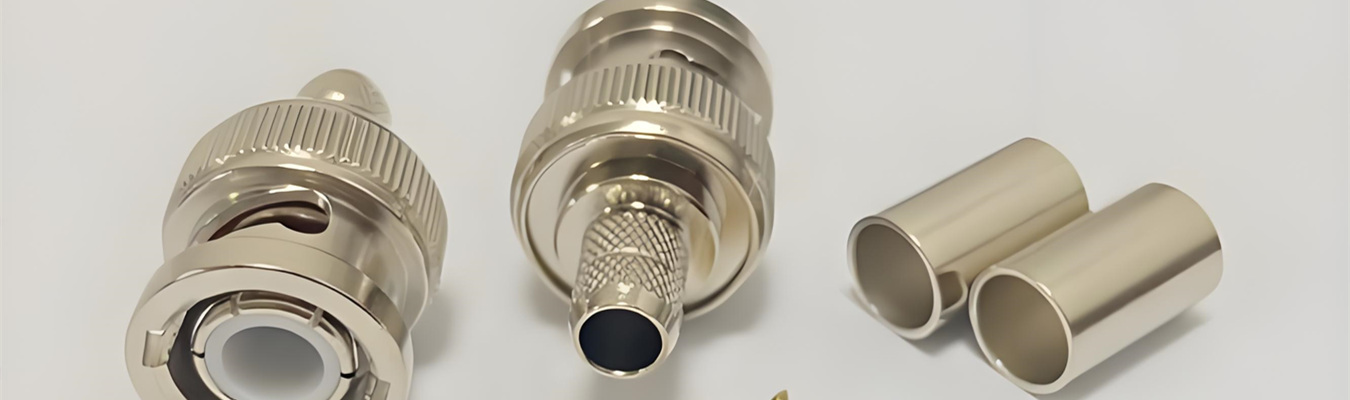

Le choix du matériau détermine les performances du connecteur plus que toute autre décision de conception. Le bon alliage équilibre la conductivité électrique, la résistance mécanique, la résistance à la corrosion, l'usinabilité et le coût. Ci-dessous, les matériaux que nous usinons le plus couramment pour les connecteurs électriques usinés de précision.
L'acier inoxydable (303, 304, 316L) est couramment utilisé dans les interfaces de capteurs médicaux, industriels et les applications automobiles car il possède une excellente résistance à la corrosion et une résistance mécanique. Bien qu'il ne soit pas facile à usiner en raison de l'écrouissage et du contrôle des copeaux, l'utilisation du tournage de type suisse avec des trajectoires d'outil optimisées permet des conceptions de connecteurs tournés en acier inoxydable qui présentent un état de surface miroir et des zones filetées sans bavure.

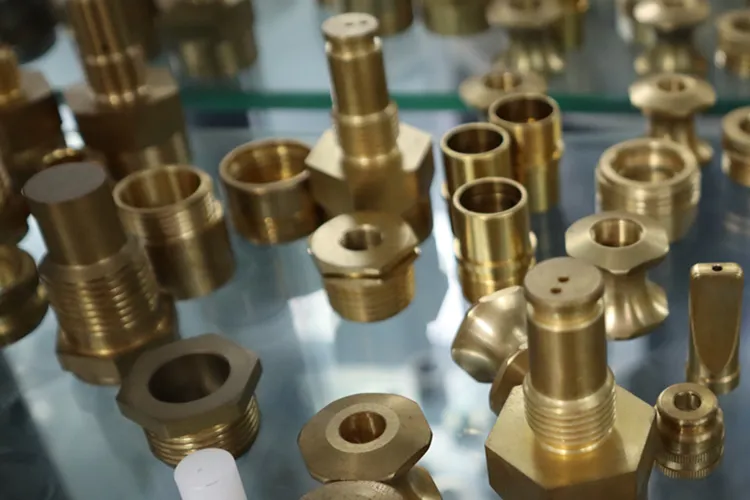

Le laiton (C36000, C38500) continue d'être l'alliage prédominant utilisé pour fabriquer des connecteurs commerciaux et industriels en raison de ses capacités d'usinage libre, de son excellente conductivité électrique et de sa résistance raisonnable à la corrosion ; ce qui le rend idéal pour les pièces de connecteur de précision utilisées dans les applications électroniques, de plomberie et pneumatiques. De plus, le laiton est également très réceptif à l'électrodéposition, ce qui permet une excellente adhérence aux finitions plaquées or, nickel, argent ou étain.
Le cuivre au béryllium (C17200 ou CuBe2) est un alliage de cuivre supérieur car il maintient la résistance à la traction la plus élevée de tous les alliages de cuivre tout en offrant une excellente conductivité électrique. Les composants en cuivre au béryllium sont également capables de supporter des charges de ressort considérables tout en conservant leur forme d'origine. Par conséquent, ces composants sont un choix idéal pour les contacts de prises, les doigts de connecteurs RF et les interfaces d'accouplement à cycles élevés. Les contacts RF fabriqués en cuivre au béryllium par Falcon Company, par exemple, démontrent des performances haute fréquence exceptionnelles car ils ont déjà montré une perte d'insertion de 0,008 dB dans les applications d'antenne 5G à 40 GHz.
Les surfaces conductrices plaquées sont choisies principalement pour leurs fonctionnalités et non pour leur apparence. L'or est connu pour sa résistance à l'oxydation afin de fournir une connexion électrique fiable ; un contact à faible résistance et une excellente résistance à l'usure due à la corrosion par frottement. L'épaisseur du placage à l'or sur les contacts des connecteurs varie de 0,1 à 5,0 µm (4 – 200 micropouces), généralement appliquée sélectivement à l'interface des deux pièces accouplées afin de minimiser le coût du placage. L'épaisseur moyenne du placage à l'or trouvée sur les applications de classe I est normalement comprise entre 0,000050 in – 0,000070 in (1,27 – 1,78 µm).
Pour les applications de précision sensibles au coût nécessitant des caractéristiques de type ressort combinées à une résistance à la fatigue, le bronze au phosphore (C51000 et C52100) sera une alternative appropriée au cuivre au béryllium. Le bronze au phosphore est largement utilisé dans l'emboutissage des contacts, mais les pièces tournées suisses offriront une meilleure cohérence dimensionnelle pour les contacts de prises de précision et les broches terminales.
Les connecteurs tournés suisses en aluminium (6061, 7075, 2024) sont utilisés lorsque les ensembles de boîtier, de dos de connecteur et d'adaptateur légers réduiront le poids total du système tout en maintenant l'intégrité structurelle. L'excellente conductance thermique de l'aluminium le rend également particulièrement adapté à une utilisation dans les connecteurs à forte puissance où une dissipation à haute température doit se produire.
Les alliages de cuivre spéciaux sont recommandés lorsque les compositions classiques en laiton/cuivre donnent un niveau de conductivité électrique ou de stabilité thermique inadapté. Les types de composants en alliage à haute conductivité comprennent : le cuivre sans oxygène à haute conductivité (Cu OFHC) qui permet une perte de signal quasi nulle ; le cuivre-chrome-zirconium (C18150) conçu pour les revêtements de surface à haute température en palladium ou en cobalt (80%Pd/20%Co) produit des surfaces résistantes à l'usure dans les interfaces séparables.
Découvrez plus d'informations sur notre fabrication de connecteurs de précision.
Référence rapide pour la sélection des matériaux :
