Dans les étapes de production à grand volume et à tolérances serrées, nous sommes souvent confrontés à deux questions : « L'aluminium est-il adapté à l'usinage suisse » et « Y a-t-il des cas où il faut choisir l'usinage suisse de l'aluminium plutôt que le tournage CNC ? » Chez Falcon CNC Swiss, nous usinons l'aluminium sur nos tours suisses chaque jour. La réponse est assez claire : l'aluminium est bon, mais souvent il est plus que bon. C'est la meilleure façon de produire de petites pièces complexes avec la meilleure efficacité.
Dans ce guide, nous allons explorer les applications des alliages d'aluminium pour le décolletage suisse et dépasser les spécifications pour aborder les aspects techniques et pratiques du pourquoi et du quand un usinage de précision suisse de l'aluminium a autant de sens. Que vous ayez affaire à de petites pièces en aluminium pour lesquelles l'usinage suisse est conçu ou que vous envisagiez un usinage suisse personnalisé de l'aluminium pour un nouveau projet, ce guide vous fournit une base solide de connaissances.

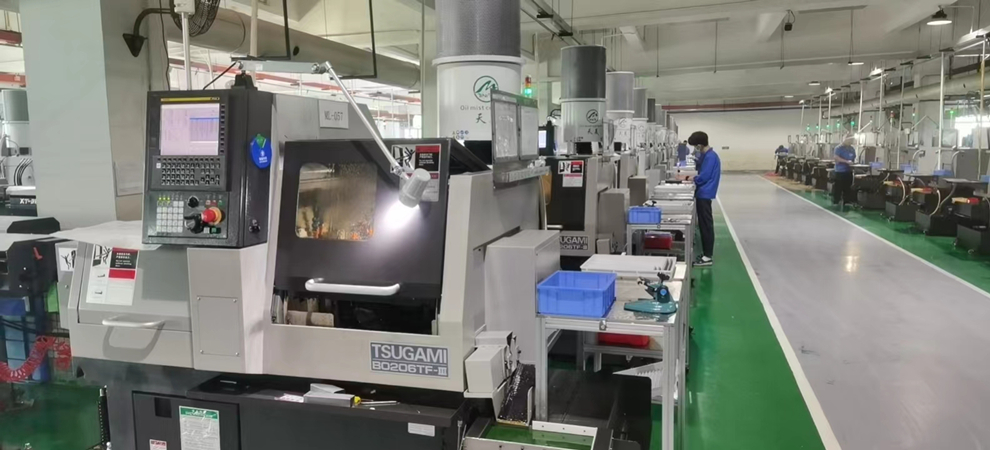

Les tours de type suisse – les machines qui fabriquent les pièces d'usinage suisse en aluminium – sont parfois aussi appelés tours suisses. La caractéristique des tours de type suisse, également appelés tours suisses, est qu'au lieu d'utiliser un mandrin pour maintenir les pièces pendant l'usinage, la barre est introduite dans une douille et la pièce est tournée à partir d'une pièce supportée uniquement par les outils de coupe via cette douille de guidage. Cela supporte la pièce usinée près des outils de coupe, minimisant la déflexion et les vibrations lors du travail sur des pièces longues et fines, caractéristiques des pièces en aluminium tournées sur tour suisse.
Lorsqu'ils sont utilisés pour usiner l'aluminium, les tours de type suisse présentent certains avantages et bénéfices, notamment :
Stabilité : Comme la barre est supportée sur toute sa longueur par la douille, la structure plus souple de l'aluminium peut être usinée de manière agressive sans générer de broutage, créant ainsi de meilleures finitions.
Complexité en un seul serrage : Grâce aux multiples axes et aux outils rotatifs disponibles sur les machines suisses, il est possible de réaliser l'usinage de pièces complexes d'usinage suisse en aluminium – trous décentrés, fraisage, hachures – en une seule étape.
Efficacité : Parce que la barre peut être alimentée en continu, les machines suisses sont adaptées à des lots de pièces identiques avec peu d'intervention de l'opérateur.
Opter pour l'usinage suisse de l'aluminium plutôt que d'autres procédés offre un compromis entre précision, efficacité et capacité.
C'est l'avantage le plus significatif. Pour les micro-pièces en aluminium, l'usinage suisse est le procédé de référence. La rigidité inhérente du tour suisse permet de maintenir régulièrement des tolérances de ±0,0005" (0,0127 mm), même sur des pièces de moins de 1 mm de diamètre. Ceci est crucial pour les composants de connecteurs, les outils de coupe pour la chirurgie et les actionneurs aérospatiaux miniaturisés.
La combinaison de vitesses de broche élevées (qui conviennent à l'aluminium), d'outils tranchants et d'une faible déflexion lors du maintien de la pièce donne des états de surface superbes dès la sortie de la machine. Cela signifie moins ou pas de besoin d'opérations de finition secondaires, ce qui entraîne des économies de coût et de temps par pièce.

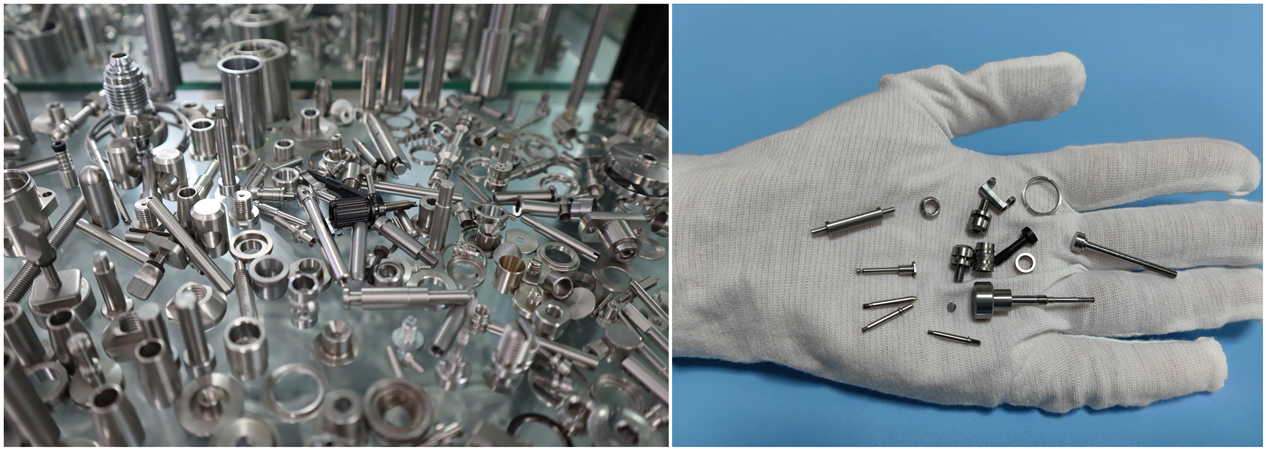

Pour les petites pièces en aluminium, l'usinage suisse est incroyablement efficace. Le fait que plusieurs opérations différentes puissent être effectuées en un seul serrage réduit considérablement le temps de cycle et, combiné à l'excellente usinabilité de l'aluminium, permet de produire des pièces complexes de manière économique à haut volume.
Les machines suisses sont très précises dans leur utilisation des matériaux. Comme les outils sont proches de la pince, la « chute de barre » qui doit être mise au rebut est faible. Lorsque des alliages d'aluminium coûteux sont utilisés, cela permet de réduire les coûts de matière.
Faire ce choix est crucial. Voici les détails pour éclairer votre décision :
| Caractéristique | Usinage suisse (pour l'aluminium) | Tournage CNC (pour l'aluminium) |
| Géométrie de la pièce | Idéal pour : Pièces longues et minces, pièces complexes nécessitant un usinage en retour, caractéristiques décentrées, et fraisage/perçage complexes en un seul serrage. | Idéal pour : Pièces plus courtes et trapues, contours simples à 2 axes, et pièces dont toutes les caractéristiques sont radialement symétriques. |
| Précision & tolérances | Exceptionnelle. Supérieure pour maintenir des tolérances serrées sur les pièces longues et fines grâce au support de la douille de guidage. Idéal pour l'usinage de précision suisse de l'aluminium. | Très bonne, mais peut rencontrer des problèmes de déflexion sur les pièces à rapport L/D élevé, nécessitant des avances plus lentes ou des opérations secondaires. |
| Capacité multitâche | Intégrée. Conçue pour un usinage complet de la pièce en un cycle avec des outils rotatifs et des broches secondaires. | Souvent limitée. Principalement un processus de tournage. Le fraisage/percage peut nécessiter une fraiseuse CNC séparée et un second serrage. |
| Volume de production | Excellent pour les grands volumes. Une fois réglé, il fonctionne avec une intervention minimale, parfait pour des commandes de milliers à des millions de pièces. | Flexible. Efficace pour les séries moyennes et grandes, mais peut être plus lent pour les pièces très complexes. |
| Rentabilité | Coût initial plus élevé, coût par pièce plus faible à grands volumes pour les pièces complexes. La valeur réside dans le rendement de pièces finies. | Coût initial plus faible, mais le coût par pièce peut être plus élevé pour les pièces complexes nécessitant plusieurs machines/serrages. |
Le verdict de Falcon CNC Swiss : La plupart du temps – surtout si votre pièce est petite, mince ou autrement complexe, ou si vous souhaitez usiner l'ensemble en une seule opération – l'usinage sur tour suisse de l'aluminium est le bon choix. Pour des pièces plus basiques et massives, le tournage conventionnel fera l'affaire.
Le monde du décolletage suisse n'accepte pas n'importe quel aluminium. Tout comme l'usinage des métaux lui-même, le choix du bon alliage est crucial pour le décolletage suisse CNC. Voici quelques-uns des plus courants :
6061-T6 : L'alliage polyvalent le plus courant. Offre un excellent équilibre entre résistance, usinabilité, résistance à la corrosion et soudabilité. Notre choix par défaut pour un grand nombre de prototypes et composants d'usinage suisse personnalisé en aluminium.
7075-T6 : Le choix haute résistance. Communément appelé « aluminium aéronautique », il est beaucoup plus résistant que le 6061 mais un peu plus difficile à usiner et moins bon en matière de résistance à la corrosion. Idéal pour les pièces structurelles à haute charge en tournage suisse de l'aluminium.
2024-T3/4 : Un autre alliage à haute résistance avec une excellente résistance à la fatigue. S'usine bien mais a une faible résistance à la corrosion, nécessitant souvent une anodisation ou une peinture. Utilisé dans les fixations aérospatiales.
Aluminium 5052 : Un alliage non traitable thermiquement avec une excellente résistance à la corrosion, surtout en environnements marins. Bonne formabilité mais résistance inférieure. Idéal pour des applications environnementales spécifiques.
Alliages de décolletage (ex. 2011-T3) : Spécifiquement conçus pour l'usinage. Des additifs créent des copeaux petits et cassants, prolongeant la durée de vie des outils et améliorant l'état de surface. Le choix de prédilection pour les projets les plus exigeants et à grand volume de décolletage suisse de l'aluminium.
Peu de procédés peuvent égaler les capacités de l'usinage suisse de l'aluminium, qui se retrouve dans les industries suivantes :
Médical et dentaire : Poignées d'instruments chirurgicaux, pièces endoscopiques, piliers d'implants dentaires et broches de connecteurs. La biocompatibilité, la précision et la nettoyabilité de l'aluminium – deux raisons pour lesquelles tant d'instruments chirurgicaux ont des poignées en aluminium – jouent un grand rôle.
Aérospatial et défense : Boîtiers de capteurs, corps de connecteurs montés sur épaule, composants de guides d'ondes et actionneurs miniatures. Le rapport résistance/poids d'alliages comme le 7075, combiné à la précision suisse, porte ses fruits.
Électronique et semi-conducteurs : Broches de dissipateurs thermiques et boîtiers de connecteurs, composants de blindage RF et pointes de sondes pour supports de test. La production de petites caractéristiques que l'on trouve dans les semi-conducteurs est le point fort de l'usinage suisse.
Automobile : Composants d'injecteurs de carburant, boîtiers de capteurs, broches de transmission et pièces pour systèmes d'allègement avancés. En bref, l'usinage suisse répond aux normes de grand volume et de précision de l'automobile.
Pour vous aider à optimiser votre pièce en termes de coût, vitesse et qualité, nos ingénieurs partagent ces conseils :
Faites attention aux rapports longueur/diamètre (L/D) : Les machines suisses fonctionnent mieux lorsque le rapport L/D est supérieur à 3. Si votre pièce est très courte, vérifiez avec votre fabricant si elle peut être « enchaînée » en multiples le long de la barre.
Spécifiez les tolérances judicieusement : N'utilisez des tolérances critiques que si la fonction le justifie – chaque spécification « ±0,0001 » augmente le coût. Souvent, une tolérance standard de ±0,001" est suffisante pour de nombreuses caractéristiques.
Considérez l'évacuation des copeaux : Concevez les caractéristiques de manière à ce que les copeaux se dégagent facilement. Évitez les trous borgnes profonds et de petit diamètre qui peuvent se remplir de copeaux d'aluminium filandreux.
Utilisez des outils standards : Les rayons d'angle intérieurs doivent correspondre aux tailles d'outils standard (par ex. 0,010", 0,015", 0,020"). Les outils personnalisés seront plus coûteux.
Prévoyez la finition : Si l'anodisation est requise, spécifiez-la et nous pouvons usiner aux dimensions correctes pour tenir compte de l'épaisseur du revêtement.
