L'automobile moderne est un réseau de données, avec plus de 100 capteurs dans un véhicule moyen, surveillant tout, de la température des gaz d'échappement à la pression des pneus, en passant par la position de l'arbre à cames et la dynamique de la rampe d'injection. La fiabilité de ces systèmes est non négociable et repose sur l'intégrité mécanique et la perfection dimensionnelle de leurs plus petites pièces métalliques. C'est là que l'usinage CNC de type suisse, ou usinage à décolleter suisse, passe d'un choix de fabrication à une nécessité technique critique.
Chez Falcon CNC Swiss, nos ingénieurs ne se contentent pas de faire fonctionner des machines ; nous résolvons des problèmes complexes pour les fournisseurs de rang 1 et 2. La transition vers les véhicules électriques (VE) et les systèmes avancés d'aide à la conduite (ADAS) a considérablement accru la demande de composants de précision pour capteurs, plus petits, plus complexes et produits en volumes plus élevés que jamais. Ce guide explore pourquoi l' usinage suisse pour capteurs automobiles est le procédé de fabrication dominant, en examinant les défis techniques, les choix de matériaux optimaux et les applications concrètes qui définissent ce domaine à haut risque.
Les tours CNC et les fraiseuses conventionnelles excellent dans de nombreuses tâches, mais elles sont insuffisantes pour les pièces longues, fines et aux caractéristiques complexes courantes dans les assemblages de capteurs. Voici une analyse des avantages uniques offerts par nos services d'usinage suisse pour cette industrie :
Les capteurs automobiles rétrécissent. Une broche de capteur de position ou une sonde de capteur d'injecteur de carburant peuvent avoir des diamètres inférieurs à 2 mm avec des tolérances de l'ordre du micron (±0,005 mm ou 5 µm). La douille de guidage d'un tour de type suisse soutient la barre de matière à quelques millimètres de l'outil de coupe, éliminant pratiquement la déflexion induite par la pression de l'outil. Ceci est primordial pour produire des boîtiers de capteurs de haute précision et des broches conductrices minuscules qui doivent s'adapter parfaitement dans des connecteurs et assemblages moulés.
Les performances du capteur peuvent être affectées par les irrégularités de surface. Une mauvaise finition sur une sonde de capteur de débit d'air massique peut perturber l'écoulement laminaire, tandis que des bavures sur un filetage de boîtier de capteur d'oxygène peuvent entraîner des fuites. Les machines suisses, grâce à leurs capacités d'outillage motorisé et à leurs opérations simultanées, peuvent usiner des caractéristiques hors axe complexes – trous transversaux, méplats, rainures et filetages – en une seule configuration. Cela produit les finitions impeccables et les géométries complexes requises pour les boîtiers de capteurs de pression automobiles et les arbres de codeurs rotatifs sans opérations secondaires sources d'erreurs.

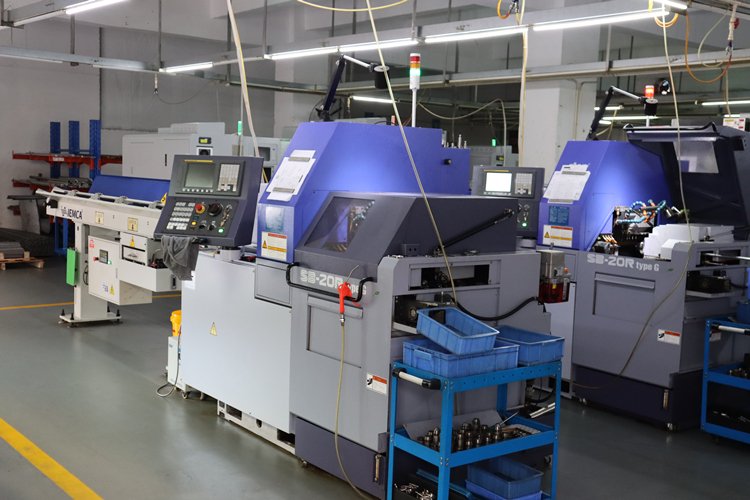

L'automobile est un jeu de volumes. Un seul modèle de capteur peut nécessiter des millions de composants de capteur usinés par décolletage par an. Les décolleteuses suisses sont conçues pour une production ininterrompue et sans surveillance. Associées à des chargeurs de barres automatisés et à un contrôle dimensionnel en cours de processus, elles fournissent le contrôle statistique des processus (SPC) nécessaire pour répondre aux exigences PPAP (Processus d'Approbation de Pièce de Production) de l'automobile. Cela les rend idéales pour produire des broches de capteur automobile en grands volumes et des corps de connecteurs avec des objectifs de zéro défaut.
Les capteurs vivent dans les compartiments moteur, les boîtes de vitesses et les passages de roues – des environnements de chaleur extrême, vibrations, corrosion et exposition à des fluides. L'usinage suisse manipule sans problème toute la gamme des matériaux nécessaires, des aciers inoxydables résistants à la corrosion pour les raccords de capteurs de température des gaz d'échappement au laiton à haute conductivité pour les broches de connecteurs de capteurs électroniques, et même des alliages exotiques pour les applications de nouvelle génération.
Examinons des applications spécifiques où notre usinage CNC suisse pour capteurs apporte une valeur critique.

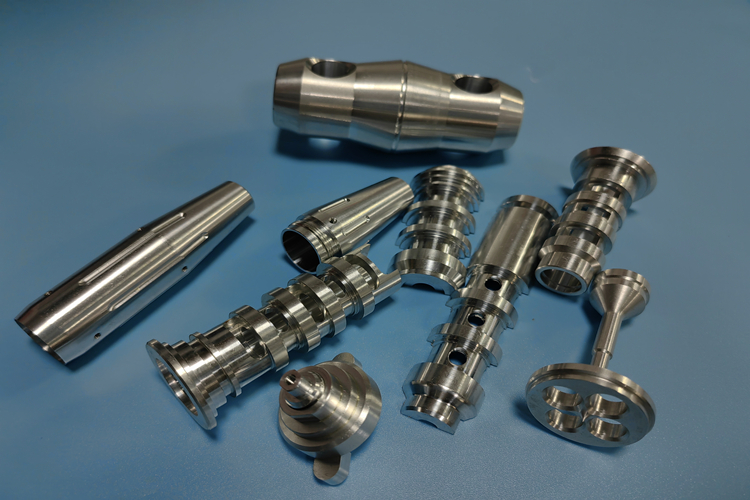

Ce sont les coques de protection et les interfaces structurelles des éléments de détection.
Matériaux : Généralement acier inoxydable 303/304/316, aluminium 6061, laiton C360.
Caractéristiques : Alésages internes de précision pour le logement de l'élément capteur, gorges de joint torique externes, filetages de montage (par exemple, NPT, M12x1,5), méplats anti-rotation et marquages au laser.
Exemple : Un boîtier de capteur de vitesse de roue ABS nécessite un alésage précis pour le capteur magnétique, un filetage de montage robuste et une sortie de câble étanche – le tout usiné de manière concentrique pour une génération de signal fiable.
Ce sont les composants actifs de détection ou les éléments détectés.
Matériaux : Souvent acier inoxydable 17-4 PH (pour la résistance), acier inoxydable martensitique (pour le magnétisme), titane (pour la légèreté et la résistance).
Caractéristiques : Très petits diamètres, longueurs précises, pointes trempées, profils de tête uniques et parfois propriétés magnétiques spécialement ajustées.
Exemple : Une broche cible de capteur de position d'arbre à cames ou de vilebrequin est une petite broche trempée avec un profil spécifique qui doit être produite en millions d'exemplaires avec une variation dimensionnelle nulle pour garantir un calage moteur précis.
L'interface électrique du capteur.
Matériaux : Laiton de décolletage (C360) pour une excellente conductivité et usinabilité, bronze au phosphore pour les propriétés de ressort.
Caractéristiques : Géométries complexes broche-prise, zones de sertissage, griffes d'isolation et surfaces prêtes pour le placage (étain, or ou nickel).
Exemple : Une broche de connecteur de capteur TPMS (système de surveillance de pression des pneus) doit assurer une étanchéité aux gaz, un contact électrique fiable et résister aux vibrations constantes et aux cycles thermiques.
Ceux-ci relient le capteur aux circuits hydrauliques ou pneumatiques.
Matériaux : Acier inoxydable 316, aluminium, laiton.
Caractéristiques : Orifices internes complexes, filetages à joint conique JIC/SAE/AN ou à joint torique, et éléments de montage intégrés.
Exemple : Un adaptateur de capteur de pression de rampe commune doit contenir du gazole à très haute pression (plus de 2 000 bar) et assurer une connexion étanche à la fois à la rampe et au capteur, exigeant une forme de filet et un état de surface parfaits.
Choisir le matériau optimal, c'est déjà la moitié du combat technique. Voici notre analyse des choix courants pour les pièces de précision pour capteurs automobiles :
Matériau | Propriétés clés | Applications typiques de capteurs | Considération pour l'usinage suisse |
Acier inoxydable 303 | Excellente usinabilité, bonne résistance à la corrosion, amagnétique. | Boîtiers de capteurs, corps de connecteurs, raccords généraux. | Le choix par défaut pour la plupart des composants en inox. Une rupture de copeaux supérieure permet une production à grande vitesse de pièces de capteur complexes. |
Acier inoxydable 316 | Résistance supérieure à la corrosion et aux produits chimiques. | Capteurs d'échappement, capteurs d'urée (DEF), capteurs pour véhicules marins/côtiers. | Un peu plus difficile à usiner que le 303. Nécessite des trajectoires d'outil optimisées et des lubrifiants adaptés pour maintenir la durée de vie de l'outil et l'état de surface sur les raccords de capteurs critiques. |
Acier inoxydable 17-4 PH | Peut être durci par précipitation pour atteindre une très haute résistance (état H900). | Broches de capteur haute résistance, cibles d'arbre, fixations dans les zones à fortes vibrations. | Usiné à l'état recuit (doux), puis traité thermiquement. Nécessite une planification minutieuse de la croissance/distorsion post-usinage. |
Laiton C360 |
