Usinage suisse du cuivre : techniques de précision, applications et solutions industrielles

La conductivité électrique/thermique exceptionnelle du cuivre et ses propriétés antimicrobiennes le rendent indispensable dans les secteurs critiques, mais l'usinage de ce métal tendre et ductile nécessite une expertise spécialisée. Les capacités uniques de l'usinage suisse répondent aux défis du cuivre tout en offrant une précision au micron pour des composants allant des micro-implants médicaux aux pièces de transmission de puissance lourde. Ce guide explore comment Falcon CNC Swiss combine technologie avancée et science des matériaux pour transformer le cuivre brut en composants critiques.

Pourquoi l'usinage suisse excelle avec le cuivre

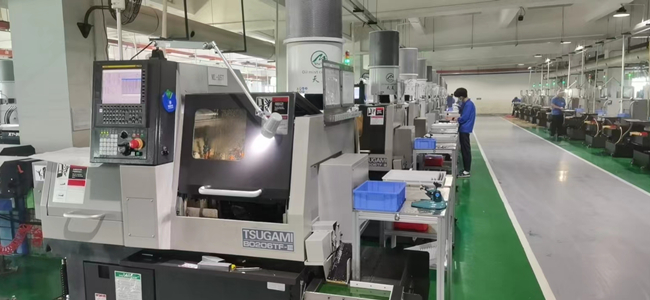

Le système de douille de guidage de la CNC suisse stabilise les barres de cuivre (Ø0,5 mm–50 mm) lors des opérations à grande vitesse, empêchant la déflexion qui provoque l'ovalisation sur les tours conventionnels. Nos machines à 15 axes atteignent des tolérances de  ±0,0003 pouce sur les pièces en cuivre à paroi mince, essentielles pour les surfaces d'étanchéité dans les systèmes fluidiques.

Principaux avantages pour le cuivre :

Optimisation du contrôle des copeaux : Perçage par à-coups programmable et vitesses de broche de 10 000 tr/min empêchent les nids d'oiseau dans les applications de perçage profond (par exemple, tubes d'échangeurs de chaleur).

Uniformité de l'état de surface : Finitions miroir (Ra < 8 μpo) grâce à un brossage en cours d'usinage, éliminant le polissage secondaire pour les contacts électriques.

Faible distorsion thermique : Apport de liquide de refroidissement à travers l'outil maintenant une stabilité de température de ±2°C, cruciale pour préserver la conductivité du cuivre.

5 alliages de cuivre conçus pour l'usinage suisse

7 secteurs révolutionnés par le cuivre usiné suisse

Dispositifs médicaux

Composants : Poignées de porte antimicrobiennes (C11000), pointes d'électrodes électrochirurgicales

Norme : Électropolissage conforme ISO 13485 pour Ra < 16 μpo.

Systèmes d'énergie renouvelable

Composants : Barres omnibus d'onduleurs solaires (C10100), bagues collectrices d'éoliennes.

Défi : Maintenir une planéité de 0,005 pouce sur des longueurs de 300 mm et plus.

Recharge de véhicules électriques

Composants : Broches de charge rapide CC (C17200), plaques de refroidissement de batterie.

Exigence : Conductivité de 500+ ampères avec une concentricité <0,001 pouce.

Robotique industrielle

Composants : Flexsplines d'entraînements harmoniques, collecteurs de servomoteurs.

Précision : Durée de vie en fatigue de 50 000+ cycles grâce au C19400 détensionné.

Distribution d'énergie

Composants : Tiges de mise à la terre de sous-stations, contacts de GIS.

Durabilité : Placage argent 0,2 mm pour service extérieur de 30 ans.

Fabrication de semi-conducteurs

Composants : Cibles de pulvérisation, bagues de serrage de plaquettes

Pureté : C10100 avec teneur en oxygène <5 ppm.

Plomberie et CVC

Composants : Raccords PEX à sertir, vannes de pompes à chaleur

Certification : Conformité NSF/ANSI 61 pour les systèmes d'eau potable.

Usinage du cuivre en grand volume : Passage à 1 000 000+ pièces/mois

Falcon CNC Swiss intègre trois innovations pour la production de masse :

Synchonisation des deux broches : Usine simultanément les faces avant/arrière, réduisant le temps de cycle de 35 %.

Surveillance de l'usure d'outil par IA : Prédit le remplacement de plaquette à ±50 cycles près, réduisant les rebuts à <0,5 %.

Recyclage en boucle fermée : Récupération de 98 % des copeaux de cuivre via une fusion interne, réduisant les coûts de matière.

Étude de cas : Temps de cycle de 60 secondes atteint pour les ports de charge pour VE en C17200 grâce à une optimisation adaptative de la trajectoire d'outil.

7 stratégies d'experts pour un Usinage du cuivre sans défaut

Géométrie d'outil : Utiliser des plaquettes polies revêtues de diamant (angle de coupe de 15°) pour minimiser l'arête rapportée sur C11000.

Sélection du fluide de coupe : Fluides semi-synthétiques à 7 % de concentration empêchent les taches tout en lubrifiant.

Paramètres de vitesse :

C10100 : 550–700 SFM

C17200 : 300–400 SFM (risque de durcissement du béryllium).

Bridage : Pinces de serrage avec TIR de 0,0004 pouce assurant la prise sans déformer les parois minces.

Gestion des contraintes : Stratégies de coupe interrompue pour C19400 afin d'éviter le gauchissement.

Ébavurage : Brosses nylon en machine (grain 600) pour les caractéristiques internes.

Contrôle qualité : Contrôle par courants de Foucault pour détecter les vides sous-cutanés dans C10100.

5 critères essentiels de sélection d'un partenaire

Certification des matériaux : Rapp
