Dans le monde impitoyable de la fabrication de précision, rares sont les matériaux qui suscitent autant d'attrait et de défis que le titane. Pour les ingénieurs concevant la prochaine génération de pièces aérospatiales, d'implants médicaux vitaux ou de composants de course ultra-rapides, le rapport résistance/poids, la résistance à la corrosion et la biocompatibilité du titane sont incomparables. Mais transformer une barre de titane brut en un composant robuste, aux formes complexes et précis au micron près, nécessite un mélange unique de machine, d'outillage et d'expertise. C'est là que la précision de l'usinage suisse du titane devient non pas une option, mais une nécessité.
Chez Falcon CNC Swiss, nous servons le bien de notre communauté d'ingénieurs en développant ce savoir-faire. En tant qu'atelier d'usinage suisse du titane de premier plan, nous savons que le succès repose sur une compréhension fondamentale de l'interaction entre l'outil de coupe et le titane. Rédigé du point de vue de l'ingénieur, ce guide aborde les éléments clés du décolletage suisse du titane, spécialement conçu pour vous.
Il existe un vieil adage en technologie : avant de se préoccuper du « comment », il faut comprendre le « pourquoi ». Le titane n'est pas choisi pour sa facilité d'usinage ; il est usiné parce que l'application l'exige.
Résistance et poids : Le titane, selon son grade, offre des caractéristiques de résistance comparables à de nombreux aciers, pour près de la moitié du poids, ce qui en fait un matériau idéal pour les supports aéronautiques, les fixations et partout où le poids d'un élément rotatif ou d'une charge utile est important.
Résistance à la corrosion et biocompatibilité : Les grades d'usinage courants comme le Ti-6Al-4V (grade 5) sont inertes dans le corps humain et résistent à la corrosion des fluides corporels et à la stérilisation, ce qui les rend idéaux pour les instruments chirurgicaux, les implants et les produits dentaires.
Résistance à la chaleur : Le titane conserve ses propriétés mécaniques à des températures où les alliages d'aluminium s'affaiblissent, ce qui en fait un candidat approprié pour les composants aérospatiaux proches des moteurs.
Non magnétique et faible conductivité thermique : idéal pour l'étalonnage de petits dispositifs électroniques ou scientifiques.
Le défi réside cependant dans les mêmes attributs qui font du titane un matériau excellent. Sa faible conductivité thermique signifie qu'avec une vitesse d'avance et une profondeur de coupe insuffisamment agressives, la chaleur a tendance à rester sur l'arête de coupe sans se transférer complètement au copeau, entraînant une usure rapide. Sa résistance accrue implique une force considérable pour couper le métal, ce qui, combiné à la tendance naturelle à l'écrouissage, peut entraîner un mauvais état de surface et une rupture d'outil si cela n'est pas correctement pris en compte.

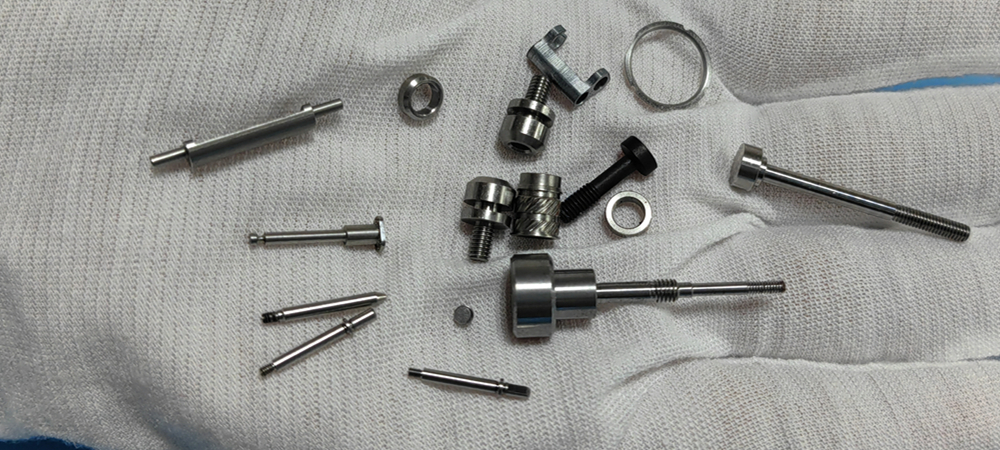

Lorsqu'il s'agit de petites pièces en titane usinées sur tour suisse, rien n'égale un tour suisse. Cette race particulière de tour CNC contourne habilement les principaux problèmes d'usinage posés par le titane :
Un support inégalé : La douille-guide du tour soutient la pièce à quelques millimètres de l'action de coupe. Ce support est crucial lors de l'usinage de pièces longues et fines, caractéristiques du décolletage suisse du titane, comme les broches, les arbres et les fixations. Pour éviter les vibrations et les mauvaises tolérances dans cet alliage notoirement difficile à usiner, la rigidité du tour est indispensable.
Gestion de la chaleur : La proximité de la douille-guide et la disponibilité du liquide de refroidissement haute pression directement à l'interface de coupe aident à gérer le problème de chaleur du titane. L'évacuation de la chaleur est essentielle pour maintenir la durée de vie de l'outil et la stabilité dimensionnelle.
Synchronisation des axes : Les tours suisses CNC modernes combinent des outils rotatifs et des broches secondaires pour un usinage complet des pièces de précision en titane sur tour suisse en une seule configuration. L'élimination de la manipulation d'une pièce en titane coûteuse et partiellement finie améliore le rendement, la régularité et le débit.
Examinons maintenant plus en détail la question des grades de titane adaptés à l'usinage suisse. Bien sûr, tous les titanes ne se valent pas, et choisir le grade à utiliser est la première décision importante de tout projet.
Titane commercialement pur (grades 1 à 4) : Plus doux et plus ductiles que les alliages. Plus faciles à usiner, mais moins résistants. Utilisés pour les plaques résistantes à la corrosion, les tubes et certaines applications médicales nécessitant une formabilité maximale.
Ti-6Al-4V (grade 5) : Le cheval de bataille des alliages de titane, le Ti-6-4 représente près de la moitié de tout le titane utilisé. Excellent équilibre entre résistance, poids et résistance à la corrosion. L'usinage suisse du titane grade 5 est la demande la plus courante que nous recevons pour les applications aérospatiales, médicales et automobiles hautes performances. L'usinabilité est correcte et nécessite des paramètres modérément disciplinés.
Ti-6Al-4V ELI (grade 23) : Version « Extra Low Interstitial » du grade 5. Pureté plus élevée, ténacité à la rupture accrue et ductilité améliorée. Le grade idéal pour l'usinage suisse de pièces médicales en titane, en particulier les implants où les questions de biocompatibilité et de durée de vie en fatigue sont primordiales.
Autres alliages (alliages bêta comme Ti-3Al-8V-6Cr-4Mo-4Zr) : Très résistants, plus ductiles et avec une formabilité à froid améliorée, mais encore plus difficiles à usiner. Une approche et une discipline totalement différentes sont souvent nécessaires, avec des exigences strictes en matière d'outillage et de trajectoire d'outil.
Le succès de l'usinage suisse du titane dépend du souci du détail. Voici les principes qui guident Falcon CNC Swiss :
Outillage et géométrie : Nous utilisons des outils en carbure micro-grain de haute qualité, non revêtus ou revêtus AlTiN. Des arêtes de coupe vives avec un angle de coupe positif et des cannelures polies sont essentielles pour réduire les forces de coupe et faciliter l'évacuation des copeaux. La rigidité de l'outil est primordiale.
Vitesse, avance et profondeur de coupe : Les clés ici sont une faible vitesse de surface, une avance élevée et une charge copeau stable. Si nous allons trop lentement, nous frottons et écrouissons la surface ; si nous allons trop vite, nous accumulons une chaleur destructrice. En passant à l'état plus tendre de la coupe en dessous de la zone écrouie, nous maintenons une coupe relativement vive avec une avance stable et agressive. La chaleur latente générée est évacuée dans le matériau, et nous obtenons systématiquement un copeau « facile » de dimensions prévisibles et de dureté relativement faible.
Contrôle et évacuation des copeaux : Le copeau, notre fidèle serviteur, est notre principal moyen d'évacuer la chaleur. Nous négocions les paramètres pour produire un copeau qui s'enroule en forme de « 6 » ou de « 9 » bien défini et qui se casse proprement. La formation continue de copeaux « nid d'oiseau » est suicidaire, risquant l'enroulement du copeau autour de la pièce et son endommagement ultérieur, ou des temps d'arrêt excessifs. Nos systèmes de liquide de refroidissement haute pression sont configurés pour éviter cela, en le projetant instantanément !
Fixation et maintien de pièce : Nous allons au-delà de la douille-guide en utilisant des outillages et des montages durcis sur mesure pour garantir la stabilité de la fixation, car toute vibration adoptée se répercute sur la pièce, ce qui prolonge l'outil ou compromet l'état de surface.

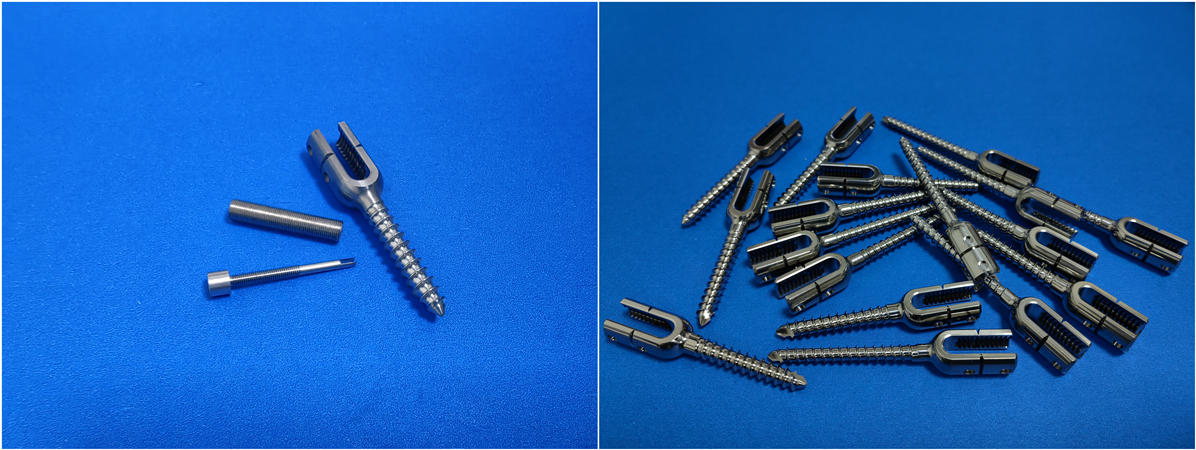

Prenons ce composant de dispositif de fusion spinale : une petite vis complexe nécessitant des filetages exigeants et une portée anatomique lors du filetage. Usiné à partir de Ti-6Al-4V ELI (Grade 5).
Défi :
Surface irréprochable pour la biocompatibilité, tolérances de ±0,005 mm sur certains éléments, et aucune possibilité de défauts tels que microfissures ou contraintes résiduelles entraînant une défaillance in vivo.
Certification du matériau : Barre de stock, alliage Ti 5-5-5 conforme ASTM F136, lots traçables.
Conception du processus : Programmation CAM utilisant des trajectoires de fraisage trochoïdal pour les poches, garantissant un engagement constant de l'outil et une répartition de la chaleur (sans état de surface maculé). Le moletage des filetages de vis produit un filetage plus solide et plus précis.
Inspection en cours de fabrication : Les pièces sont « palpées » entre les opérations pour s'assurer que les caractéristiques sont conformes avant l'usinage final. Nous ne voulons pas que des pièces aussi coûteuses sortent des spécifications.
Post-traitement : Les pièces sont ébavurées, nettoyées et passivées selon les normes médicales de propreté.
Ce niveau d'usinage suisse de précision du titane maîtrisé et expert est ce qui transforme une conception en un dispositif fiable et améliorant la vie.
Compte tenu des complexités et des coûts impliqués, le choix de votre partenaire pour l'usinage suisse du titane en Chine ou ailleurs est une décision stratégique. Recherchez :
Expertise transparente : Ils doivent parler en toute confiance des stratégies d'outillage, de la gestion de la chaleur et de la formation des copeaux, et pas seulement donner un prix.
Équipement spécialisé : Renseignez-vous sur les capacités de la machine, les systèmes de liquide de refroidissement haute pression (minimum 1000 psi) et la technologie de broche conçue pour les matériaux durs.
Infrastructure qualité : Le palpage en cours de fabrication, l'inspection par MMT en post-processus et les processus de certification des matériaux sont essentiels. Les certifications ISO 9001, 16949/ISO 13485 sont de bons indicateurs d'une approche systématique.
