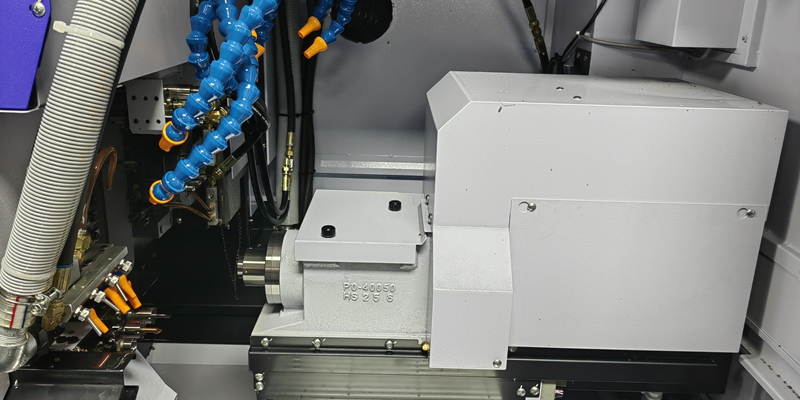

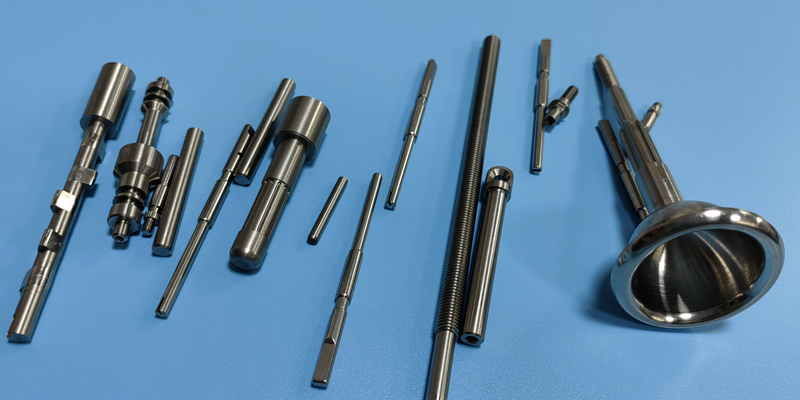

L'usinage suisse est un processus de fabrication hautement spécialisé et précis conçu pour produire des composants complexes avec des tolérances serrées. La méthodologie de l'usinage suisse implique une série d'étapes systématiques qui exploitent une technologie avancée et des équipements spécialisés. Plongeons dans le fonctionnement détaillé de l'usinage suisse :
Configuration de la pièce :
Le processus commence par la fixation de la matière première, souvent sous forme de barre ou de fil long, dans la machine. Le matériau est acheminé à travers un guide-bague, un composant crucial qui soutient et stabilise la pièce pendant l'usinage. Le guide-bague est positionné près des outils de coupe, minimisant les vibrations et les déviations, garantissant une haute précision.
Programmation CNC :
L'usinage suisse repose fortement sur la technologie de commande numérique par ordinateur (CNC). La programmation CNC implique la création d'un ensemble détaillé d'instructions qui guident les mouvements des outils de coupe, la rotation de la pièce et d'autres paramètres. Le programme CNC dicte les trajectoires d'outil, les vitesses et les profondeurs de coupe spécifiques requises pour chaque opération d'usinage.
Mouvement et contrôle des outils :
Les tours de type suisse sont équipés de poupées mobiles, permettant un contrôle précis du mouvement des outils de coupe. La poupée mobile permet l'usinage simultané de la pièce sous plusieurs angles, contribuant à l'efficacité. Les outils se déplacent radialement et axialement, créant des caractéristiques et des formes complexes avec un haut degré de précision.
Enlèvement de matière :
Des outils de coupe rotatifs à haute vitesse enlèvent la matière de la pièce de manière contrôlée.
La proximité du guide-bague avec les outils de coupe minimise toute vibration ou déviation indésirable. L'usinage suisse est connu pour sa capacité à atteindre des tolérances serrées et des détails complexes lors de l'enlèvement de matière.
Usinage simultané :
L'une des caractéristiques déterminantes de l'usinage suisse est sa capacité d'usinage simultané. Plusieurs outils de coupe peuvent entrer en contact avec la pièce en même temps, permettant la création de géométries complexes en une seule configuration. L'usinage simultané contribue à réduire les temps de cycle et à augmenter l'efficacité.
Mesures de contrôle qualité :
Tout au long du processus d'usinage, des mesures de contrôle qualité sont mises en œuvre pour garantir que les composants finaux répondent à des spécifications strictes. Des outils de mesure de précision sont utilisés pour vérifier les dimensions et les tolérances, garantissant le plus haut niveau de précision.
Polyvalence dans le traitement des matériaux :
L'usinage suisse est polyvalent dans le traitement de divers matériaux, des métaux comme l'aluminium et le titane aux plastiques. Le processus s'adapte aux propriétés uniques des différents matériaux, démontrant sa flexibilité.
Opérations de finition :
L'usinage suisse peut intégrer des opérations de finition, telles que le polissage ou l'ébavurage, dans la même configuration. Cela réduit le besoin d'étapes de post-traitement supplémentaires, contribuant à l'efficacité globale.
L'usinage suisse est une danse synchronisée de technologie de pointe, d'outils de précision et d'équipements avancés. Sa capacité à traiter des conceptions complexes, à atteindre des tolérances serrées et à produire des composants de haute qualité en fait un choix privilégié pour les industries exigeant une précision inégalée dans leurs pièces fabriquées.
L'usinage suisse, réputé pour sa précision et son efficacité, repose sur un ensemble de principes et de techniques fondamentaux. Comprendre ces bases est essentiel pour saisir les subtilités du processus d'usinage suisse. Explorons les éléments clés qui constituent le fondement de cette méthode de fabrication de précision :
1. Bague de guidage et support de la pièce :
Objectif : La bague de guidage est un composant essentiel qui assure le soutien et la stabilité de la pièce pendant l'usinage.
Fonction : Positionnée à proximité des outils de coupe, la bague de guidage minimise les vibrations et les déflexions, garantissant que la pièce reste stable pour un usinage précis.
Avantages : Ce mécanisme de support permet l'usinage de composants longs et minces avec une grande précision, une caractéristique qui distingue l'usinage suisse.

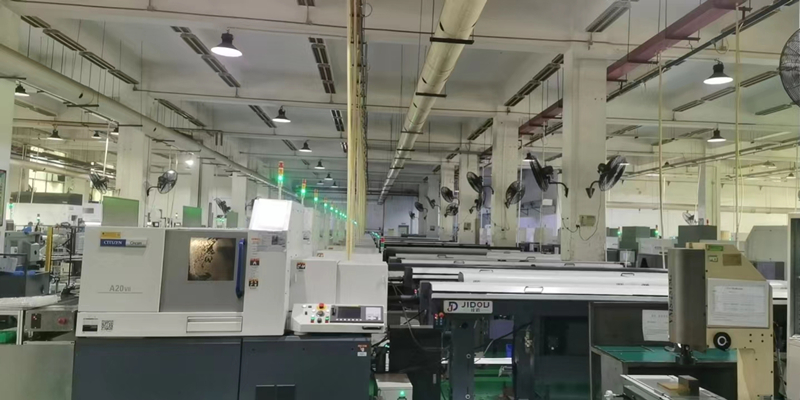

2. Broches coulissantes pour le contrôle des outils :
Objectif : Les tours de type suisse sont dotés de broches coulissantes, permettant un contrôle précis du mouvement des outils de coupe.
Fonction : La broche coulissante facilite le mouvement radial et axial des outils, permettant la création de caractéristiques complexes avec un haut degré de précision.
Avantages : Ce mouvement contrôlé est essentiel pour atteindre des tolérances serrées et un usinage simultané sous plusieurs angles, contribuant à l'efficacité.
3. Usinage simultané :
Objectif : L'usinage simultané est une caractéristique distinctive de l'usinage suisse qui améliore l'efficacité.
Fonction : Plusieurs outils de coupe peuvent entrer en contact avec la pièce simultanément, permettant la création de géométries complexes en une seule configuration.
Avantages : Réduction des temps de cycle, augmentation de la productivité et capacité à produire des composants complexes avec moins d'étapes d'usinage.
4. Programmation CNC :
Objectif : La technologie de commande numérique par ordinateur (CNC) constitue l'épine dorsale de l'usinage suisse.
Fonction : La programmation CNC implique la création d'instructions détaillées qui guident les mouvements des outils de coupe, la rotation de la pièce et d'autres paramètres.
Avantages : Contrôle précis des mouvements des outils, répétabilité des opérations d'usinage et adaptabilité aux géométries complexes.
5. Instruments de mesure de précision :
Objectif : Le contrôle qualité est primordial dans l'usinage suisse.
Fonction : Des instruments de mesure de précision, tels que des micromètres et des jauges, sont utilisés pour vérifier les dimensions et les tolérances tout au long du processus d'usinage.
Avantages : Garantit que les composants finaux répondent aux spécifications rigoureuses, maintenant le plus haut niveau de précision.
6. Polyvalence des matériaux :
Objectif : L'usinage suisse est adaptable à une large gamme de matériaux.
Fonction : Le processus accepte des matériaux tels que les métaux (aluminium, titane) et les plastiques, démontrant sa polyvalence.
Avantages : Permet aux fabricants de travailler avec divers matériaux en fonction des exigences du produit final.

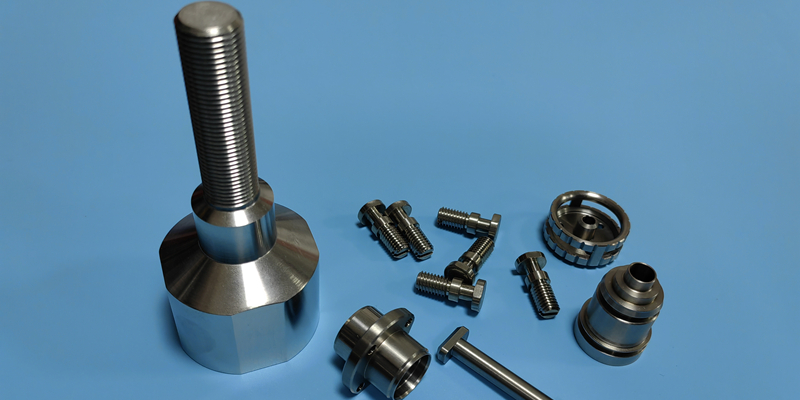

7. Efficacité dans la production en grande série :
Objectif : L'usinage suisse est connu pour son efficacité, en particulier dans la production en grande série.
Fonction : Les changements rapides d'outils, l'usinage simultané et les temps de configuration minimaux contribuent à des processus de production rationalisés.
Avantages : Idéal pour les industries nécessitant de grandes quantités de composants de précision, comme l'automobile et l'électronique.
8. Accent sur la précision et la stabilité :
Objectif : L'objectif primordial de l'usinage suisse est d'atteindre une précision inégalée.
Fonction : La précision est maintenue grâce à la collaboration étroite des bagues de guidage, des broches coulissantes et des commandes CNC, assurant la stabilité pendant tout le processus d'usinage.
Avantages : Produit des composants avec des tolérances serrées, idéaux pour les applications où la précision est critique.
Les fondamentaux de l'usinage suisse tournent autour de la synergie entre les bagues de guidage, les broches coulissantes, l'usinage simultané, la programmation CNC, les instruments de mesure de précision, la polyvalence des matériaux et une attention constante à la précision et à la stabilité. Ces éléments travaillent en harmonie pour fournir des composants de haute qualité et complexes avec une précision inégalée.

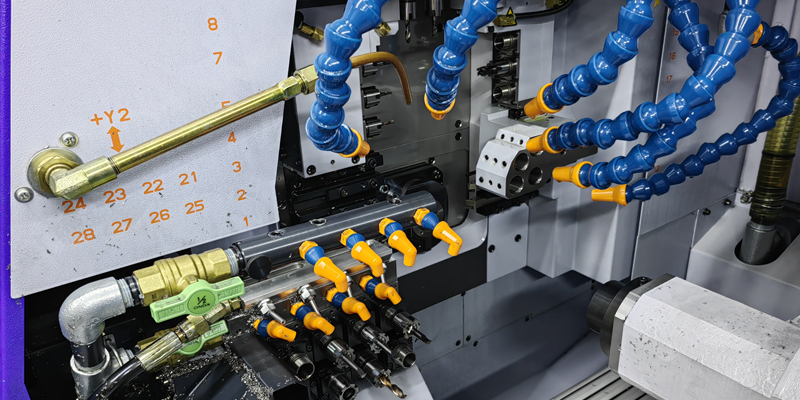

L'usinage suisse est un processus de fabrication sophistiqué qui repose sur une série d'étapes et de mécanismes méticuleusement coordonnés pour produire des composants complexes avec une précision inégalée. Penchons-nous sur le processus détaillé et les mécanismes qui distinguent l'usinage suisse dans le monde de la fabrication de précision :
1. Configuration de la pièce :
Le processus commence par la fixation d'une longue barre ou d'un fil de matière première dans la machine.
Le matériau est alimenté à travers une douille de guidage, qui soutient et stabilise la pièce pendant l'usinage.
2. Programmation CNC :
Processus :
La technologie de commande numérique par calculateur (CNC) joue un rôle central dans l'usinage suisse.
Des instructions détaillées, sous forme d'un programme CNC, sont créées pour guider les mouvements des outils de coupe, la rotation de la pièce et d'autres paramètres.
Mécanisme :
La programmation CNC assure la précision des mouvements des outils et facilite la création de géométries complexes avec un haut degré de précision.
3. Mouvement et contrôle des outils :
Processus :
Les tours de type suisse sont équipés de poupées mobiles qui permettent un contrôle précis du mouvement des outils de coupe.
Les outils se déplacent radialement et axialement, créant des caractéristiques complexes sur la pièce.
Mécanisme :
La poupée mobile permet un usinage simultané sous plusieurs angles, contribuant à l'efficacité et à la création de composants complexes.
4. Enlèvement de matière :
Processus :
Des outils de coupe rotatifs à grande vitesse enlèvent la matière de la pièce de manière contrôlée.
La proximité de la douille de guidage par rapport aux outils de coupe minimise les vibrations et les déflexions.
Mécanisme :
L'enlèvement de matière est précis et suit les trajectoires d'outils programmées par CNC, garantissant des tolérances serrées et des détails complexes.
5. Usinage simultané :
Processus :
L'une des caractéristiques distinctives de l'usinage suisse est sa capacité à effectuer plusieurs opérations d'usinage simultanément.
Plusieurs outils de coupe entrent en contact avec la pièce en même temps.
Mécanisme :
L'usinage simultané réduit les temps de cycle, augmente la productivité et permet la création de caractéristiques complexes en une seule configuration.
6. Polyvalence dans le traitement des matériaux :
Processus :
L'usinage suisse est polyvalent et peut traiter divers matériaux, y compris les métaux comme l'aluminium, l'acier inoxydable et le titane, ainsi que les plastiques.
Mécanisme :
Le processus s'adapte aux propriétés uniques de différents matériaux, démontrant sa flexibilité et son applicabilité dans diverses industries.
Comprendre le processus et les mécanismes derrière l'usinage suisse met en évidence la synergie de la technologie avancée, de l'outillage de précision et de la conception unique des tours de type suisse. Le résultat est une méthode de fabrication qui fournit constamment des composants de haute qualité avec des détails complexes et des tolérances serrées.

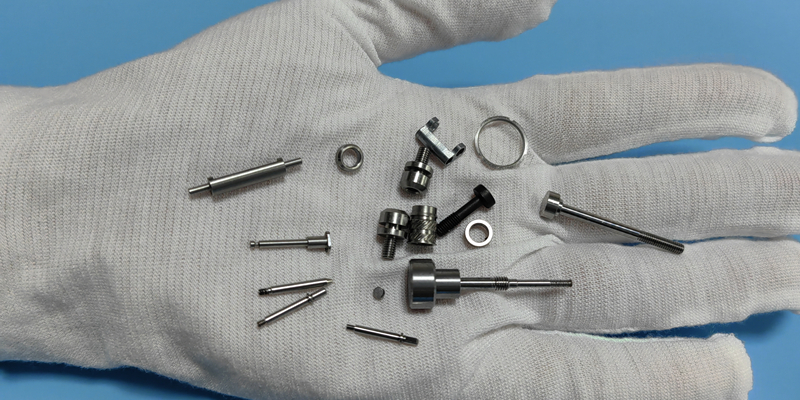

L'usinage suisse est un témoignage de l'ingénierie de précision, reposant sur une combinaison de technologies avancées, d'équipements spécialisés et de processus méticuleux. Explorons les aspects techniques qui définissent le fonctionnement de l'usinage suisse, de la programmation CNC aux mouvements d'outils et à la manipulation des matériaux :
1. Programmation CNC :
Détail technique :
L'usinage suisse repose fortement sur la technologie de commande numérique par ordinateur (CNC).
Le programme CNC est un ensemble d'instructions détaillées qui dictent les mouvements des outils de coupe, la rotation de la pièce et d'autres paramètres d'usinage.
Importance :
La programmation CNC garantit la précision des mouvements d'outils, permettant la création de géométries complexes avec des tolérances serrées.
Les tours de style suisse contrôlés par CNC offrent la polyvalence nécessaire pour des opérations d'usinage complexes et précises.
2. Mouvement et contrôle des outils :
Détail technique :
Les tours de style suisse sont équipés de poupées mobiles qui permettent un contrôle précis du mouvement des outils de coupe.
Les outils se déplacent radialement et axialement, permettant la création de caractéristiques complexes sur la pièce.
Importance :
Les mouvements d'outils contrôlés, facilités par les poupées mobiles, contribuent à l'obtention de tolérances serrées et à un usinage simultané sous plusieurs angles.
Les trajectoires d'outils pilotées par CNC garantissent la cohérence et la précision de chaque opération.
3. Usinage simultané :
Détail technique :
L'usinage simultané est une caractéristique clé qui distingue l'usinage suisse.
Plusieurs outils de coupe entrent en contact avec la pièce simultanément, réduisant les temps de cycle et augmentant l'efficacité.
Importance :
L'usinage simultané permet la production de composants complexes en une seule configuration.
Différents outils peuvent travailler sur diverses caractéristiques simultanément, contribuant à la rapidité et à l'efficacité globales du processus d'usinage.
4. Manipulation des matériaux et douille de guidage :
Détail technique :
La pièce est supportée par une douille de guidage, un composant crucial dans l'usinage suisse.
La douille de guidage minimise les vibrations et les déflexions, assurant la stabilité pendant l'usinage.
Importance :
La proximité de la douille de guidage par rapport aux outils de coupe permet un enlèvement de matière précis, essentiel pour atteindre des tolérances serrées.
La manipulation des matériaux est rationalisée, permettant l'usinage de composants longs et minces avec une grande précision.
5. Outils de mesure de précision :
Détail technique :
L'usinage suisse intègre des outils de mesure de précision tels que des micromètres, des cales étalons et des comparateurs optiques.
Ces outils sont utilisés pour les contrôles qualité en cours et en fin de processus afin de garantir que les composants répondent aux spécifications.
Importance :
L'utilisation d'outils de mesure de précision garantit que les composants finaux respectent des tolérances serrées et des normes de qualité.
Une surveillance continue tout au long du processus assure la cohérence et la fiabilité.
6. Opérations de finition pilotées par CNC :
Détail technique :
L'usinage suisse peut inclure des opérations de finition, telles que le polissage ou l'ébavurage, dans la même configuration contrôlée par CNC.
Importance :
Les opérations de finition pilotées par CNC assurent l'intégration des traitements de surface et des touches finales sans configurations supplémentaires.
Réduit le besoin d'étapes de post-traitement, contribuant à l'efficacité globale.
7. Adaptabilité à divers matériaux :
Détail technique :
L'usinage suisse fait preuve de polyvalence dans le traitement d'une large gamme de matériaux, y compris les métaux comme l'aluminium, l'acier inoxydable et le titane, ainsi que les plastiques.
Importance :
L'adaptabilité à différents matériaux met en évidence la flexibilité de l'usinage suisse dans diverses industries.
Les outils et les paramètres de coupe peuvent être ajustés pour s'adapter aux propriétés spécifiques de chaque matériau.
Comprendre ces aspects techniques révèle les subtilités de l'usinage suisse, où précision, polyvalence et efficacité convergent pour produire des composants répondant aux normes les plus élevées de précision et de qualité. La sophistication technique de l'usinage suisse en fait une pierre angulaire de la fabrication moderne de précision.
